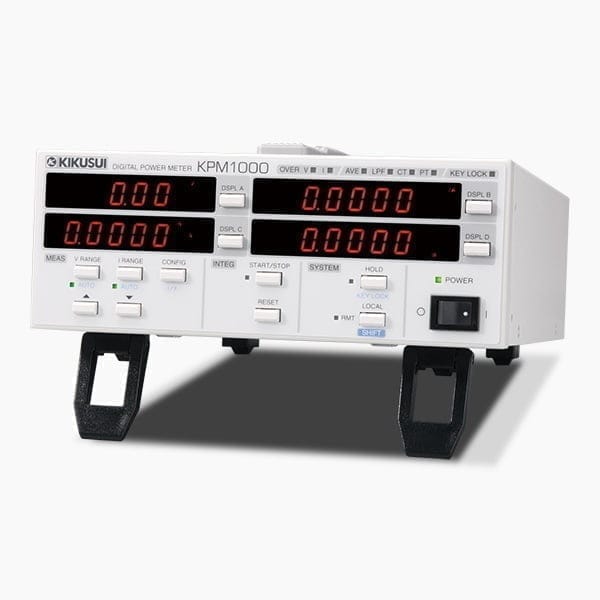

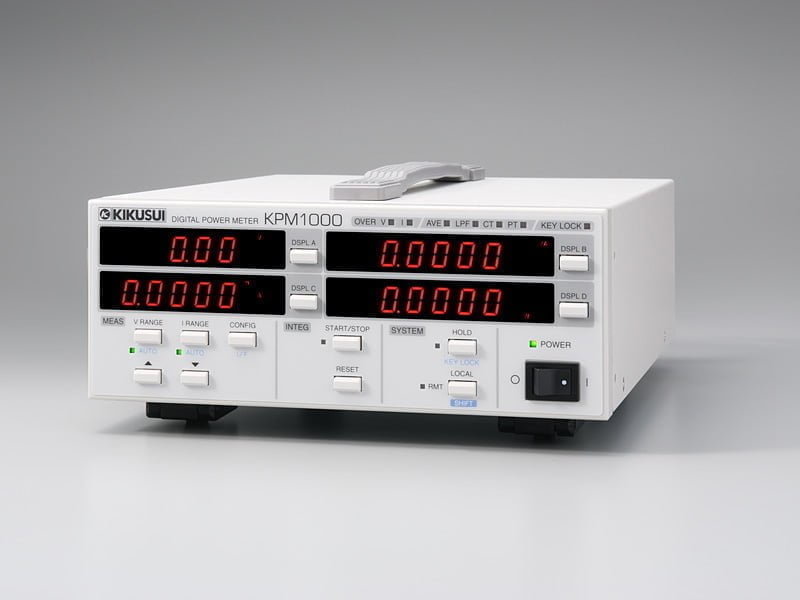

KPM1000
디지털 파워미터
디지털 파워미터
디지털 파워미터
Dimensions / Weight
 WHD
Dimensions214 mm
(8.43 inch)		81 mm
(3.19 inch)		270 mm
(10.63 inch)
Weight : Approx.2.5 kg(5.51 lbs)
RS232C

디지털 파워미터

KPM1000

가격 범위: 158,000円~188,000円

  • 단상 전용 컴팩트 파워미터
  • IEC62301 規格 준거, ErP 지침(Lot6 등)의 대기전력 측정이 가능
  • 측정 항목: 전압, 전류, 주파수, 유효전력, 위상각, 역률 등
  • 기본 정확도 ±(0.1% reading + 0.1% range)
  • 전류 레인지: 5mA~20A
  • 측정 항목을 4항목 동시 표시
  • RS232C 표준 장비, GPIB 및 USB에도 대응(공장 옵션)

Login to myKIKUSUI   What is myKIKUSUI?
문의하기
이미지형명標準価格WEBかんたんお見積り
KPM1000KPM1000ー158,000円
（税込：173,800円）
KPM1000KPM1000-with-GPIBGPIB188,000円
（税込：206,800円）
KPM1000KPM1000-with-USBUSB178,000円
（税込：195,800円）
SKU： KPM1000 Series

라인업

이미지형명標準価格WEBかんたんお見積り
KPM1000KPM1000ー158,000円
（税込：173,800円）
KPM1000KPM1000-with-GPIBGPIB188,000円
（税込：206,800円）
KPM1000KPM1000-with-USBUSB178,000円
（税込：195,800円）

제품 개요

미소 전력부터 대전력까지 광범위한 전력 측정에 대응!!

디지털 파워미터 KPM1000은 대기 시 미소 전력부터 사용 시 대전력까지 폭넓은 전력 측정에 대응하는 단상 전력 측정기입니다. 최소 전력 레인지는 750mW 레인지, 최소 분해능 0.01mW 분해능, 기본 정확도는 0.1% of reading으로 정확도 보증 범위는 레인지의 1%부터 넓은 다이나믹 레인지를 실현하고 있습니다.

최근 유럽 ErP 지침을 비롯하여 미국 에너지스타, 일본 톱러너 방식 등 각국에서 에코디자인 규제가 활발히 이루어지고 있으며, 기업의 환경 문제 대응과 상품 차별화에 사용되고 있습니다. ErP 지침의 Lot6에서는 가전기기와 OA용 전자기기의 대기전력(오프모드와 스탠바이모드의 전력 소비)이 규제되며, CE 마크를 부착하기 위해 적합성 선언서 작성이 의무화되어 있습니다. 이는 대기전력을 1W 이하로 규제하는 것으로, 2013년부터는 0.5W 이하로 규제가 강화됩니다.

본 기기는 0.5W 이하를 하회하는 대기전력을 정확히 측정할 수 있습니다. KPM1000은 IEC62301(가정용/오피스용 전기·전자기기 제품의 스탠바이·오프모드 전력 측정) 規格에 준거하고 있으며, ErP 지침의 Lot6 등이 요구하는 대기전력 측정이 가능합니다. 소형·경량·저가격, 각종 인터페이스(일부 공장 옵션)에 의해 시스템업도 가능합니다. 기기 전력 측정에 손쉬운 1대로서, 또한 기기 평가 시스템의 컴포넌트로서 폭넓게 이용하실 수 있습니다.

고정밀 분해능

전압, 전류, 전력 기본 정확도
±(0.1% of reading + 0.1% of range)

Open in a new window
전압 레인지150V/300V/자동 레인지
전류 레인지5mA/10mA/20mA/50mA/100mA/200mA/500mA/1A/2A/5A/10A/20A/자동 레인지
전력 레인지※750mW/1.5W/3W/6W/7.5W/15W/15W/30W/60W/75W/150W/300W/600W/750W/1.5kW/3kW/6kW

※ 전압/전류 범위의 조합에 의해 자동 결정됩니다.

단상 2선(측정 카테고리 CAT II)

측정 카테고리는 CAT I, CAT II, CAT III, CAT IV 등의 몇 가지 카테고리로 나뉩니다. KPM1000은 CAT II의 측정이 가능합니다.

단상 2선(측정 카테고리 CAT II)

최대 과도 전압

Open in a new window
라인 대 중성점간 전압V r.m.s최대 과도 전압 V peak
측정 카테고리 II *측정 카테고리 III *측정 카테고리 IV *
505008001500
10080015002500
150150025004000
300250040006000
600400060008000
10006000800012000

* 측정 카테고리 II, III 및 IV는 교류 실효값 1000V까지의 주전원에서의 측정에만 적용됩니다.

크레스트 팩터(파고율) 6

크레스트 팩터 6을 확보함으로써 실효값은 작지만 피크값은 큰 파형을 고정밀로 측정할 수 있습니다.※전압은 크레스트 팩터 3입니다.

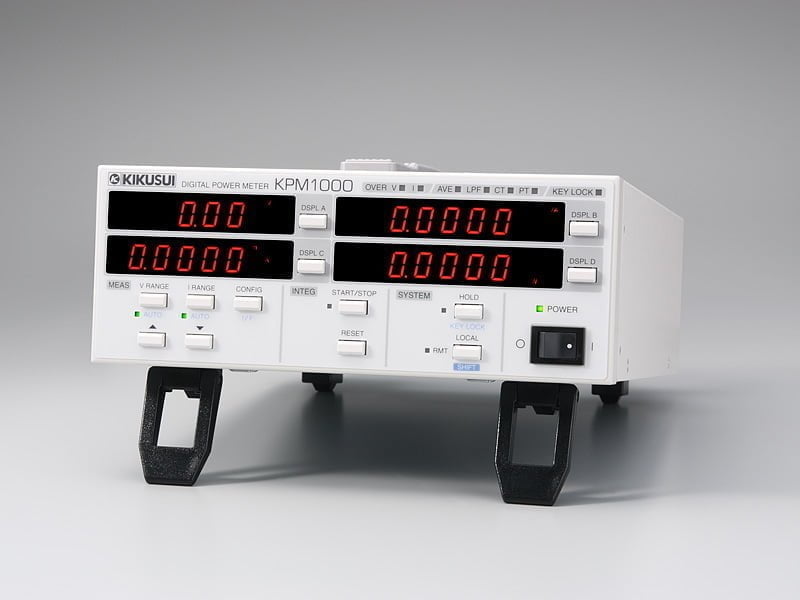

4항목 표시

측정 항목을 4항목 동시 표시. 번거로운 측정 항목 전환을 경감합니다.
보기 쉬운 7세그먼트 표시로 떨어진 위치에서의 시인성도 우수합니다.

17가지 다양한 계측 항목

  • 전압
  • 전류
  • 유효 전력
  • 피상 전력
  • 무효전력
  • 역률
  • 위상각
  • 주파수
  • 적산 전류
  • 적산 전력
  • 정방향 적산전력
  • 부방향 적산전력
  • 적산시간
  • 전압 크레스트 팩터
  • 전류 크레스트 팩터
  • 전압 피크
  • 전류 피크

적산전력을 정부 별도로 측정

태양광 발전용 파워컨 등 계통연계형 인버터의 전력 소비와 회생량 측정에 적합합니다.

적산전력을 정부 별도로 측정

간단 조작

매뉴얼에 의존하지 않고 직관적으로 조작할 수 있습니다.

RS232C 표준 장비

※ GPIB, USB(공장 출하 옵션)

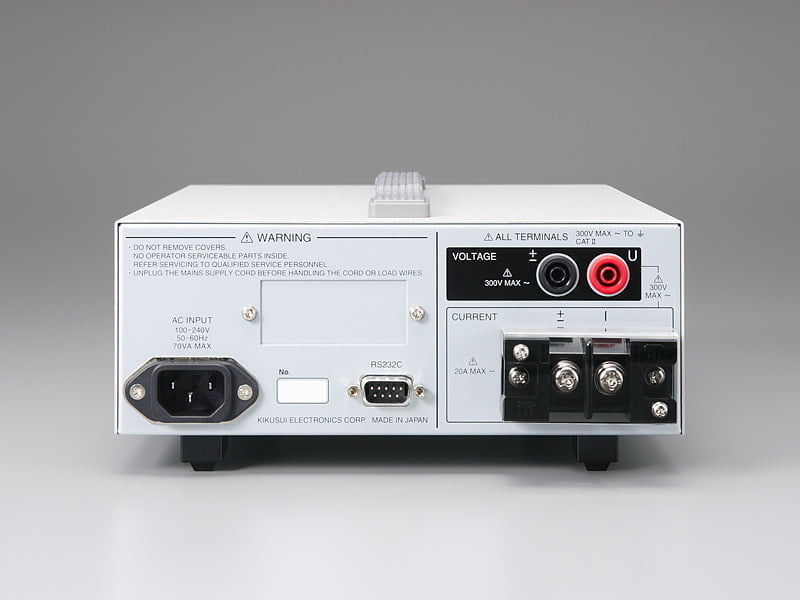

KPM1000 REAR

전력 측정·접속 예

직접 입력에 의한 측정 방법(피측정기가 20A 이하인 경우)

직접 입력에 의한 측정 방법

CT(전류 트랜스), PT(전압 트랜스)를 사용한 측정 방법

CT, PT를 사용한 측정 방법

대기전력 측정

IEC62301 First Edition 規格 준거 측정을 수행할 수 있습니다. ErP 지침의 Lot6 등에서 요구되는 가정용/오피스용 전기·전자기기 제품의 스탠바이·오프모드 전력 측정 등이 가능합니다.

KPM1000 대기전력 측정

Assist Tool의 활용

편리한 애플리케이션 소프트웨어 Assist Tool을 무상 다운로드할 수 있습니다. PC에서 본체 패널과 동등한 조작이 가능해집니다. 또한 데이터 로거로서 장시간의 데이터 취득도 간단히 할 수 있습니다.

측정 파라미터의 일괄 표시

17가지 계측 항목을 하나의 윈도우에서 일괄 표시합니다.

측정 파라미터의 일괄 표시

계측 데이터의 로깅 기능

Assist Tool을 사용하여 PC와 접속하는 것만으로 버튼 하나로 파형 데이터를 CSV 형식으로 PC에 가져올 수 있습니다.
엑셀 등의 애플리케이션을 사용함으로써 간단히 그래프화할 수 있습니다.

계측 데이터의 로깅 기능

전압/전류 파형 데이터 취득

전압전류 파형을 PC에 간단히 가져올 수 있는 기능입니다. 피크값, 크레스트 팩터, 역률의 값을 보아도 실제로 어떤 파형을 하고 있는지 상상하기는 어렵습니다. 또한 1차 주변의 계측에서는 오실로스코프 등을 사용하여 관측하는 것도 어렵습니다. 본 기능에 의해 간단히 전압전류 파형 데이터를 CSV 형식으로 PC에 가져올 수 있습니다. 엑셀 등의 애플리케이션을 사용함으로써 간단히 그래프화할 수 있습니다.

전압/전류 파형 데이터 취득

적산전력의 계측

적산전력의 계측

대기전력의 계측

대기전력의 계측

기타 고도한 설정

기타 고도한 설정

통신 설정

통신 설정

사양

특별히 지정이 없는 한, 사양은 아래의 설정 및 조건에 준합니다.

  • 웜업 시간은 30분으로 합니다.
  • 웜업 완료 후 23℃ ± 5℃의 환경에서 올바르게 교정되어 있을 것.
입력

Open in a new window
항목사양
측정 라인단상 2선（측정 카테고리 CATⅡ）*1
전압 입력 단자세이프티 단자
전류 입력 단자M6 단자대
측정 정격 전압300 Vrms
측정 정격 전류20 Arms
최대 허용 입력 전압900 Vpk 또는 360 Vrms
최대 허용 입력 전류120 Apk 또는 24 Arms
대지간 최대 전압전압300 V
입력 임피던스（50/60 Hz）전압 입력6 MΩ ± 10 %
전류 입력2 mΩ 이하
라인 필터（LPF）컷오프 주파수500 Hz（ON/OFF 가능）

*1 저전압 설비에 직접 연결된 회로에서 수행되는 측정이 대상입니다. 예를 들어, 가전기기나 휴대용 공구 등과 같이 콘센트에 연결된 전원 코드 부착 기기의 1차측 회로를 가리킵니다.


표시 항목

Open in a new window
측정 항목전압, 전류, 유효전력, 피상전력, 무효전력, 역률, 위상각, 주파수, 적산전류, 적산전력, 정방향 적산전력, 역방향 적산전력, 적산시간, 전압 크레스트 팩터, 전류 크레스트 팩터, 전압 피크, 전류 피크
표시 갱신 주기100 ms / 200 ms / 500 ms / 1 s / 2 s / 5 s / 10 s
표시 항목 수4개 항목 동시 표시

전압 측정 기능

Open in a new window
항목사양
측정 레인지분해능150 V0.01 V
300 V0.01 V
허용 크레스트 팩터3
정확도*1 *2유효 입력 범위전 레인지레인지의 1% ~ 120%
45Hz ≦ f ≦ 66Hz, LPF: ON/OFF±(0.1% of reading + 0.1% of range)
66Hz < f ≦ 400Hz, LPF: OFF±(0.1% of reading + 0.2% of range)
400Hz < f ≦ 1kHz, LPF: OFF±(0.1% of reading + 0.2% of range)
1 kHz < f ≤ 5 kHz LPF:OFF±(3% of range)
1년 정확도(교정 후 12개월 정확도)6개월 정확도의 판독값 오차를 1.5배한 값
자동 범위UP 조건레인지의 120%를 초과하거나 피크 오버 시
DOWN 조건레인지의 30% 미만이고, 하위 범위의 90% 이하이며, 피크 오버가 발생하지 않을 때

*1 유효 입력 범위 내에서, 교정 후 6개월간, 온도 23 ℃ ±5 ℃, 정현파, 역률 1, 동상 전압 0 V. 파형이 비대칭(반파 정류 파형, 전파 정류 파형 등)인 경우 오차가 발생합니다. *2 피크 전압은 정현파, 45 Hz ≤ f ≤ 66 Hz에서 규정됩니다. 정확도: ±(판독값의 0.1% + 범위의 3.1%).


전류 측정 기능

Open in a new window
항목사양
측정 레인지분해능5 mA0.0001 mA
10 mA0.001 mA
20 mA
50 mA
100 mA0.01 mA
200 mA
500 mA
1A0.1 mA
2A
5A
10A1 mA
20 A
허용 크레스트 팩터6
정확도*1 *2 *3유효 입력 범위전 레인지레인지의 1% ~ 120%
45Hz ≦ f ≦ 66Hz, LPF: ON/OFF±(0.1% of reading + 0.1% of range)
66Hz < f ≦ 400Hz, LPF: OFF±(0.1% of reading + 0.2% of range)
400Hz < f ≦ 1kHz, LPF: OFF±(0.1% of reading + 0.2% of range)
1 kHz < f ≤ 5 kHz LPF:OFF±(3% of range)
잔류 잡음입력 단락 LPF:ON/OFF레인지의 0.5%
1년 정확도(교정 후 12개월 정확도)6개월 정확도의 판독값 오차를 1.5배한 값
자동 범위UP 조건범위의 120%를 초과하거나 피크 오버 시
DOWN 조건레인지의 30% 미만이고, 하위 범위의 90% 이하이며, 피크 오버가 발생하지 않을 때

*1 유효 입력 범위에서, 교정 후 6개월간, 온도 23 ℃ ±5 ℃, 정현파, 역률 1, 동상 전압 0 V. 파형이 비대칭(반파 정류 파형, 전파 정류 파형 등)인 경우 오차가 발생합니다. *2 5 mA 범위에서 입력이 10% 미만인 경우에는 (범위의 0.1%)를 가산합니다. *3 피크 전류는 정현파, 45 Hz ≤ f ≤ 66 Hz에서 규정됩니다. 정확도: ±(판독값의 0.1% + 범위의 3.1%).


전력 측정 기능

Open in a new window
항목사양
측정 범위(전압 범위와 전류 범위의 조합)분해능750mW0.01mW
1.5W0.1mW
3W
6W
7.5W
15W1mW
30W
60W
75W
150W0.01 W
300W
600W
750W
1.5kW0.1 W
3 kW
6 kW
정확도*1 *2유효 입력 범위전 레인지레인지의 1%~144%
45Hz ≦ f ≦ 66Hz, LPF: ON/OFF±(0.1% of reading + 0.1% of range)
66Hz < f ≦ 400Hz, LPF: OFF±(0.1% of reading + 0.2% of range)
400Hz < f ≦ 1kHz, LPF: OFF±(0.1% of reading + 0.3% of range)
1kHz < f ≦ 3kHz LPF: OFF±(3% of range)
역률의 영향역률 045Hz~66Hz±0.4% of VA
0 < 역률 < 1(tanθ×0.4)% of reading을 가산
1년 정확도(교정 후 12개월 정확도)6개월 정확도의 판독값 오차를 1.5배한 값

*1 유효 입력 범위에서 교정 후 6개월 동안, 온도 23℃ ±5℃, 정현파, 역률 1, 동상 전압 0V. 파형이 비대칭(반파 정류 파형, 전파 정류 파형 등)이 되는 것은 오차가 발생합니다. *2 5mA 범위에서 입력이 10% 미만인 경우에는 (0.1% of range)를 가산합니다.


주파수 측정 기능

Open in a new window
항목사양
측정 범위10 Hz ~ 10 kHz
측정 대상전압/전류
측정 입력 레벨측정 범위의 30 % ~ 120 %
주파수 필터ON (컷오프 주파수 500 Hz) / OFF
정확도 ±(0.06 % of reading)

연산 기능

Open in a new window
항목사양
피상 전력 *1 *2VA = V・A
무효 전력 *1 *2
역률 *1 *2PF = W / VA
위상각 *1 *2deg = cos-1(W / VA)
파고율 *1 *2피크값/실효값
이동 평균 수(어베리징)OFF/ 2/ 4/ 8/ 16/ 32/ 64
PT비 설정 범위1~2000 스텝 1
CT비 설정 범위1~2000 스텝 1
진상/지상 검출 정확도전압, 전류 입력이 측정 범위의 50%~120%
45 Hz ≦ f ≦ 1 kHz
LPF:OFF		±10 °

*1 전압, 전류 및 유효 전력으로부터 디지털 연산으로 구합니다. 왜곡파 입력의 경우, 측정 원리가 다른 측정기와 차이가 발생할 수 있습니다. *2 측정 정확도는 전압, 전류 및 유효 전력의 측정 정확도를 요소로 하여 연산식에 따릅니다.


적산 기능

Open in a new window
항목사양
적산정확도±(전력 또는 전류 정확도 + reading의 0.1 %)
타이머*1설정범위0시간 00분 ~ 9999시간 59분
정확도±0.02 %

*1 타이머 설정으로 적산 자동 정지 가능.


기타 기능

Open in a new window
항목사양
동기 소스전압 / 전류 / OFF (표시 업데이트 구간 전체)
표시 홀드측정값을 유지합니다. 표시 항목(측정 항목) 전환이 가능합니다.
통신 기능RS232C (표준), GPIB/USB (택일, 공장 옵션)

일반 사양

Open in a new window
항목사양
AC입력공칭 정격 입력100 V ~ 240 V, 50 Hz ~ 60 Hz
전압 범위90 V ~ 250 V
최대 소비 전력70 VA
내전압전압, 전류 입력 단자 와 케이스, 인터페이스 간1980 Vac 5초간
전압, 전류 입력 단자 와 AC 입력 간
전압 입력 단자 쌍 전류 입력 단자 간
AC 입력 – 케이스 간1500 Vac 1분간
절연 저항전압, 전류 입력 단자 와 케이스, 인터페이스 간500 Vdc 100 MΩ 이상
전압, 전류 입력 단자 와 AC 입력 간
전압 입력 단자 와 전류 입력 단자 간
AC 입력 – 케이스 간
환경 조건동작 환경실내 사용, 과전압 카테고리Ⅱ
작동 온도0℃ ~ +40 ℃
작동 습도20 %rh ~ 80 %rh (단, 결로되지 않을 것)
보관 온도-20 ℃ ~ +70 ℃
보관 습도90 %rh 이하(단, 결로되지 않을 것)
고도2000 m 이하
접지 연속성AC25 A 0.1 Ω 이하
안전성 *1다음 지침 및 규격의 요구 사항에 적합
저전압 지침 2006/95/EC*2 EN 61010-1,Class I,Pollution degree 2
전자파 적합성(EMC)*1*2*3다음 지침 및 규격의 요구 사항에 적합
EMC 지침 2004/108/EC
EN61326-1
적합 조건: 본체에 접속하는 케이블 및 전선은 모두 3 m 미만을 사용
외형 치수외형 치수도 참조
질량약 2.5 kg
부속품전원 코드(3 P) 1개, 세이프티 플러그(납땜 접속 타입) 1세트(적색・흑색), CD-ROM *4 1매, 퀵 스타트 일본어: 1부, 영어: 1부, 안전을 위하여 1권(일・영・중・한), 패키지 리스트 1부(일・영)

*1 특주품, 개조품에는 적용되지 않습니다. *2 CE 마킹이 있는 제품에 한합니다. *3 측정값은 노이즈의 영향을 받을 수 있습니다.
통신 케이블은 실드 케이블을 사용합니다. 측정용 배선을 하면 무선 방해를 일으킬 수 있습니다. 이 경우에는 사용자가 적절한 대책을 강구할 필요가 있습니다. *4 사용자 매뉴얼, 통신 인터페이스 매뉴얼, VISA 라이브러리(KI-VISA)를 수록.


Options

AC 콘센트 케이블

멀티 아웃렛

테스트 리드

세이프티 플러그(나사 접속 타입)

세이프티 플러그(납땜 접속 타입)

세이프티 플러그(클램프 접속 타입)

악어 클립

포크 단자 어댑터

랙마운트 어댑터

IEC62301 측정용 애플리케이션 소프트웨어

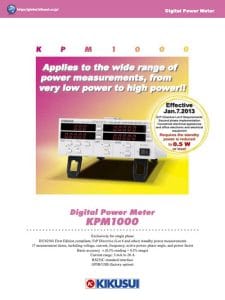

카탈로그
