PFX2731S
PFX2731S - 이미지 2
LAN

고속 배터리 테스터

PFX2731S

2,800,000円 （税込：3,080,000円）

  • 10ms 연속 측정(최고속 설정 시)
  • 단일 셀 평가 대응(C레이트로 설정 가능)
  • 다양한 충방전 모드(총 9모드)
    ・충전: CC, CC-CV, CP, CP-CV
    ・방전: CC, CC-CV, CP, CP-CV
    ・패턴 충방전(CC(+CV), CP(+CV))
  • 경로 스위치 내장으로 이상 검출 시 신속하게 시험을 중단
  • 항온조(에스펙사 제조) 4대와의 동기 운전이 가능
  • T형 열전대(옵션)에 의한 온도 측정이 가능
  • LAN케이블을 연결하는 것만으로 시스템 구축이 가능
  • 충실한 보호 기능

Login to myKIKUSUI   What is myKIKUSUI?
문의하기
カート機能が動くまでの [yith_wcwl_add_to_wishlist]
SKU： PFX2731S

사양

정격 출력

Open in a new window
항목사양
출력 수6ch (프레임당)
절연채널 간, 채널-케이스 간
충전 전류 범위2A 레인지0.0000A~2.0000A
20A 레인지0.000A~20.000A
충전 전압 범위-1.000V~6.000V
방전 전류 범위2A 레인지0.0000A~2.0000A
20A 레인지0.000A~20.000A
방전 전압 범위-1.000V~6.000V

* 시료 케이블 5.5 mm2 5 m 이하에서


설정 정확도

Static

Open in a new window
항목사양
정전류 충방전2A 레인지범위0.0000A~2.0000A
정확도 *1±(설정값의 0.15% + 1.0mA)
분해능0.1mA
20A 레인지범위0.000A~20.000A
정확도 *1±(설정값의 0.15% + 10.0mA)
분해능1mA
정전압 충방전범위-1.000V~6.000V
정확도 *1±(0.05% of setting + 1.2 mV)
분해능1mV
정전력 충방전 *22A 레인지범위-0.100W~12.000W
정확도 *1 *3±(0.5% of setting + 0.01 W)
분해능1mW
20A 레인지범위0.10W~120.00W
정확도 *1 *3±(0.5% of setting + 0.1 W)
분해능10 mW

패턴

Open in a new window
항목사양
정전류 패턴2A 레인지범위-2.0000A~2.0000A (- 값은 방전 전류)
정확도 *1±(설정값의 0.15% + 1.0mA)
분해능0.1mA
20A 레인지범위-20.000A~20.000A
정확도 *1±(설정값의 0.15% + 10.0mA)
분해능1mA
설정 수100000step (최대 스텝 수)
범위100ms~999.9s (1 스텝의 시간폭)
분해능100ms
전환 시간 *4최대 100ms
정전력 패턴 *22A 레인지범위-12.000W~12.000W (-값은 방전 전류)
정확도 *1 *3±(설정값의 0.5% + 0.01W)
분해능1mW
20A 레인지범위-120.00W~120.00W
정확도 *1 *3±(설정값의 0.5% + 0.1W)
분해능10mW
설정 수100000step (최대 스텝 수)
범위100ms~999.9s (1 스텝의 시간폭)
분해능100ms
전환 시간 *4최대 100ms

*1 주변 온도: 18℃~28℃ 범위 내. *2 배터리 전압을 계측하여 설정된 전력값으로부터 소프트웨어 연산에 의해 제어 전류(정전류 제어)를 산출합니다. *3 배터리 전압 범위 1V~6V 이상에서. *4 충전→방전, 방전→충전 전환에 필요한 최대 시간.


측정 정확도

Open in a new window
 사양
Static/ Pattern
충방전
전류 측정		범위2A 레인지-2.00000A〜2.00000A
20A 레인지-20.0000A〜20.0000A
정확도 *12A 레인지±（0.15% of reading + 1.0 mA）
20A 레인지±（0.15% of reading + 10.0 mA）
분해능2A 레인지0.01mA
20A 레인지0.1mA
전압 측정범위-2.0000V〜7.0000V
정확도 *1±（0.05% of reading + 1.2 mV）
분해능0.1mV
입력 저항10GΩ（-2V〜7V 범위에서）
전력 측정범위2A 레인지-12.000W〜12.000W
20A 레인지-120.00W~120.00W
정확도소프트웨어 연산（전압 측정 × 전류 측정）
분해능2A 레인지1mW
20A 레인지10mW
용량 측정범위 *2-100.0000Ah〜100.0000Ah
정확도소프트웨어 연산（전압 측정 × 전류 측정）
분해능 *20.1mAh
시간 *3정확도 *1 *4±10ppm（TYP 값）

*1 주위 온도: 18℃～28℃에서 *2 2A/20A 레인지 공통 *3 충방전 시 경과 시간에 사용하는 신호원의 정확도 *4 월차 30초 상당


온도 측정

Open in a new window
열전대 전압(온도) 측정부사양
측정 단자 수1채널당
열전대 종류T형
범위-100.0℃~400.0℃ *1
정확도 *2 *3±1.5℃ (TYP 값)
기준 접점 정확도 *2 *4±0.7℃ (TYP 값)
분해능0.1℃
측정 간격2초

*1 범위 외에서는 정확도가 보증되지 않습니다. 열전대의 사양에 따라 다릅니다(열전대의 등급, 선경, 피복에 따라 사용 온도 범위가 다릅니다). *2 주변 온도: 18℃~28℃에서. *3 열전대 교정기가 발생하는 전압을 측정했을 경우(열전대 허용 오차는 포함하지 않습니다). *4 기준 접점(냉접점) 온도계의 성능을 나타냅니다.


충방전 종료 조건 목록

Open in a new window
충방전 모드종료 조건
 최대
전압		최소
전압		충전 또는 방전 시작
부터 정해진 시간		정전압 동작 시작
부터 정해진 시간		정전압 동작 시작
부터 정해진 전류		It Current를
하회한 후
정해진 시간		-dV
(마스크 시간
설정 가능)		dT/dt
(℃/min)		적산 전류
(Ah)		적산 전력
(Wh)		최대
SOC		최소
SOC		패턴 충방전
시작 후의 시간		루프
(반복)
횟수		배터리
온도
정전류 충전(CC)〇 〇   〇〇〇〇〇   〇
정전류-정전압 충전(CC-CV)  〇〇〇〇  〇〇〇   〇
정전력 충전(CP)〇 〇     〇〇〇   〇
정전력-정전압 충전(CP-CV)  〇〇〇〇  〇〇〇   〇
정전류 방전(CC) 〇〇     〇〇 〇  〇
정전류-정전압 방전(CC-CV)  〇〇〇〇  〇〇 〇  〇
정전력 충전(CP) 〇〇     〇〇 〇  〇
정전력-정전압 방전(CP-CV)  〇〇〇〇  〇〇 〇  〇
패턴 정전류 충방전(Pattern)〇〇      〇〇〇〇〇〇〇

보호 기능

과전압(과충전) 보호

Open in a new window
항목사양
과전압(과충전) 보호
소프트웨어
OVP		설정범위0.000V ~ 6.300V
분해능1mV
설정 정확도*1전압측정정확도에 의존
동작시간최대 50ms
하드웨어
OVP *2		설정범위0.0V~6.6V
분해능100mV
설정오차*1±0.5% of rating
동작시간10ms(TYP 값) 과전압 검출부터 출력 차단까지

저전압(과방전) 보호

Open in a new window
항목사양
소프트웨어
UVP		설정범위-1.100V~5.700V
분해능1mV
설정 정확도*1전압측정정확도에 의존
동작시간최대 50ms
하드웨어
UVP *2		설정범위-1.1V~6.0V
분해능100mV
설정오차*1±0.5% of rating
동작시간10ms(TYP값) 저전압 검출부터 출력차단까지

과전류 보호

Open in a new window
항목사양
소프트웨어
OCP		설정범위충전2A 레인지0.000A~2.100A
20A 레인지0.000A~21.000A
방전2A 레인지0.000A~2.100A
20A 레인지0.000A~21.000A
분해능*31mA
설정 정확도*1전류 측정 정확도에 의존
동작시간최대 50ms
지연시간0ms~검출지연타이머의 시간설정
하드웨어
OCP *2		설정범위충전/
방전		2A 레인지0.0A~2.2A
20A 레인지0.0A~22.0A
분해능*3100mA
설정오차*1±0.5% of rating
동작시간10ms（TYP 값）과전류 검출부터 출력 오프까지

과충방전 용량 보호

Open in a new window
항목사양
소프트웨어
OAH *4		설정범위1.0000Ah~2000.0000Ah
설정 정확도*1전류 계측 정확도 및 메인 CPU의 클록 정확도에 의존
분해능0.1mAh

온도(과온도) 보호

Open in a new window
항목사양
소프트웨어
OTP		설정범위-100℃~400℃
설정 정확도*1온도 계측 정확도에 의존
분해능1℃

*1 주변 온도: 18℃~28℃에서 *2 설정값은 충방전 장치 내에 보관됩니다.
BPC4000에 의해 시험이 실행되지 않은 상태에서도 항상 시료를 보호합니다. *3 2A 레인지/20A 레인지 공통 *4 공칭 용량에 대해 설정된 백분율을 곱한 값을 애플리케이션 소프트웨어가 계산하여 용량으로 설정합니다.


일반 사양

Open in a new window
항목사양
공칭 정격 입력200Vac~240Vac, 50Hz/60Hz, 単相
입력 전압 범위180Vac~250Vac
최대 소비 전력최대 1870VA 1프레임(6채널) 정격 충전 시
환경 조건작동 온도0℃〜40℃
습도 범위20%rh~85%rh(결로 없음)
보관 온도-10℃~60℃
습도 범위0%rh~90%rh (결로 없음)
동작 환경실내, 과전압 카테고리 II
고도2000m까지
접지 전압입출력 단자 ⇔ 섀시최대 ±50V
절연 저항1차 ⇔ 케이스500Vdc, 30MΩ 이상, 70%rh 이하
1차 ⇔ 입출력 단자*1500Vdc, 30MΩ 이상, 70%rh 이하
입출력 단자 ⇔ 섀시*150Vdc, 30MΩ 이상, 70%rh 이하
내전압1차 ⇔ 케이스1500Vac, 1분간 이상 없음
1차 ⇔ 입출력 단자*11500Vac, 1분간 이상 없음
외형 치수(최대 치수)440(482)W×173H×620(695)Dmm
질량약 34kg
부속품전원 코드 x1, 후면 패널 커버 세트 x1, 온도 측정 박스 x6, 온도 측정용 케이블 x6, TRIP 커넥터 x1, 신호 I/O 커넥터 x1, LAN 케이블 x1, 중량물 경고 스티커 x1, 사용 설명서(일어/영어) x1, 안전을 위해 x1

※ 케이블 세트는 포함되어 있지 않습니다.
옵션 케이블 세트를 본체와 함께 구매해 주십시오.

전자 적합성*2 *3다음 지침 및 규격의 요구 사항에 적합
EMC 지침 2014/30/EU *3
EN 61326-1 (Class A*4)
EN 55011 (Class A*4, Group 1*5)
EN 61000-3-2
EN 61000-3-3

적용 조건
본 제품에 연결하는 케이블 및 전선은,
모두 5m 미만 사용

안전성*2다음 지침 및 규격의 요구 사항에 적합
저전압 지침 2014/35/EU *3
EN 61010-1 (Class I*6, 오염도 2*7)
EN 61010-2-030

*1 입출력 단자란 시료에 연결하는 충방전 단자, 전압 감지 단자, 외부 신호 입출력을 나타냅니다. *2 특주품, 개조품에는 적용되지 않습니다. *3 본체에 CE 마킹/UKCA 마킹이 표시된 제품에 한해 적용됩니다. *4 본 제품은 Class A 기기입니다. 산업 환경에서의 사용을 목적으로 합니다. 본 제품을 주거 지역에서 사용하면 간섭의 원인이 될 수 있습니다. 그러한 경우, 라디오나 TV 방송의 수신 간섭을 방지하기 위해 사용자에 의한 전자기 방사를 줄이기 위한 특별한 조치가 필요할 수 있습니다. *5 본 제품은 Group 1 기기입니다. 본 제품은 재료 처리 또는 검사/분석을 위해 전자파 방사, 유도 및/또는 정전 결합의 형태로 의도적으로 무선 주파수 에너지를 발생/사용하지 않습니다. *6 본 제품은 Class I 기기입니다. 본 제품의 보호 도체 단자를 반드시 접지하십시오. 올바르게 접지되지 않은 경우, 안전성은 보장되지 않습니다. *7 오염이란 절연 내력 또는 표면 저항률의 저하를 유발할 수 있는 이물질(고체, 액체 또는 기체)이 부착된 상태를 말합니다. 오염도 2는 비전도성 오염만 존재하며, 때때로 결로에 의해 일시적으로 전도성을 띠게 될 수 있는 상태를 가정합니다.


특별히 지정이 없는 한, 사양은 아래의 설정 및 조건에 준합니다.

  • 웜업시간은, 30분으로 합니다.

용어의 정의는 아래와 같습니다.

  • TYP값: 주위온도 23℃의 대표적인 값입니다. 성능을 보증하는 것은 아닙니다.
  • setting:설정값을 나타냅니다.
  • reading:읽기값을 나타냅니다.
  • rating:정격값을 나타냅니다.
  • Static: CC충전/CC-CV충전/CC방전/CC-CV방전/CP방전/CP-CV방전의 총칭입니다.
  • Pattern: 패턴 충방전의 총칭입니다.

C 레이트 입력 대응

  • 각 CC값/패턴 충방전의 스텝 전류값/리미트 전류값/종료 조건의 전류 용량값/It컷 전류값은 C레이트로 설정할 수 있습니다.
  • C레이트 계산 사양 공칭 용량 설정값을 1C로 합니다.
    C레이트의 설정 범위/0.001~99.999(레인지 공통)
    C레이트→전류값/용량값 환산 결과는 제어 분해능 이내로 반올림됩니다.

외형 치수도(mm)

PFX2731S의 외관 치수도

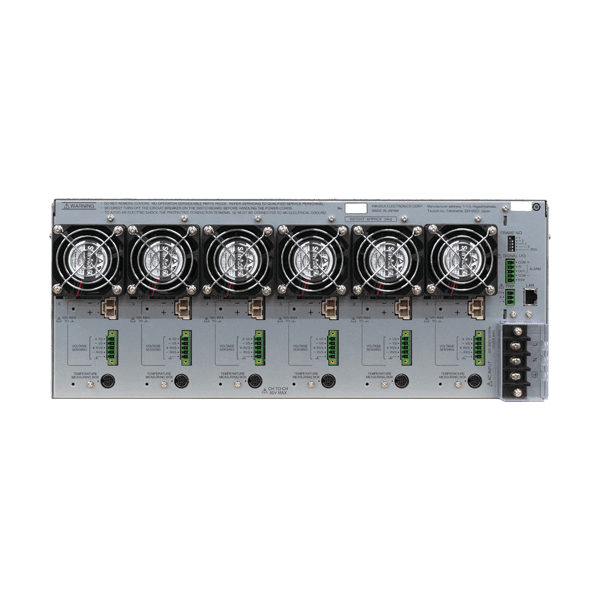

후면 패널

PFX2731S의 후면 패널
