온보드 충전기(OBC) 평가
온보드 충전기의 역할

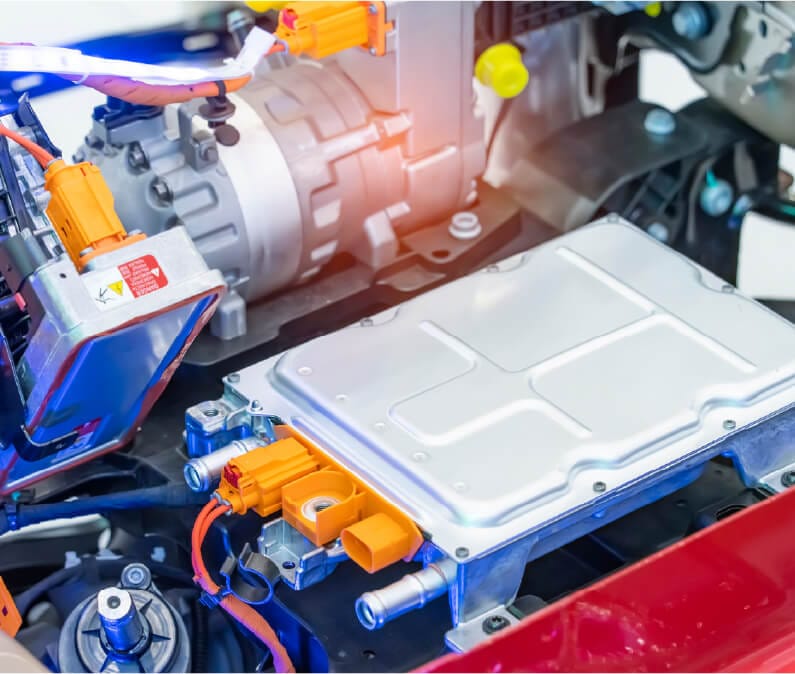

온보드 충전기는 가정용 콘센트 등에서 오는 교류(AC)를 직류(DC)로 변환하여 배터리를 충전하는 차량 탑재 전장품입니다. 최근의 온보드 충전기는 레저나 재해 시 전원으로 활용할 수 있는 V2L/V2H를 지원하는 제품이나, 정션 박스 등과 일체화되어 모듈화된 타입도 출시되고 있습니다.

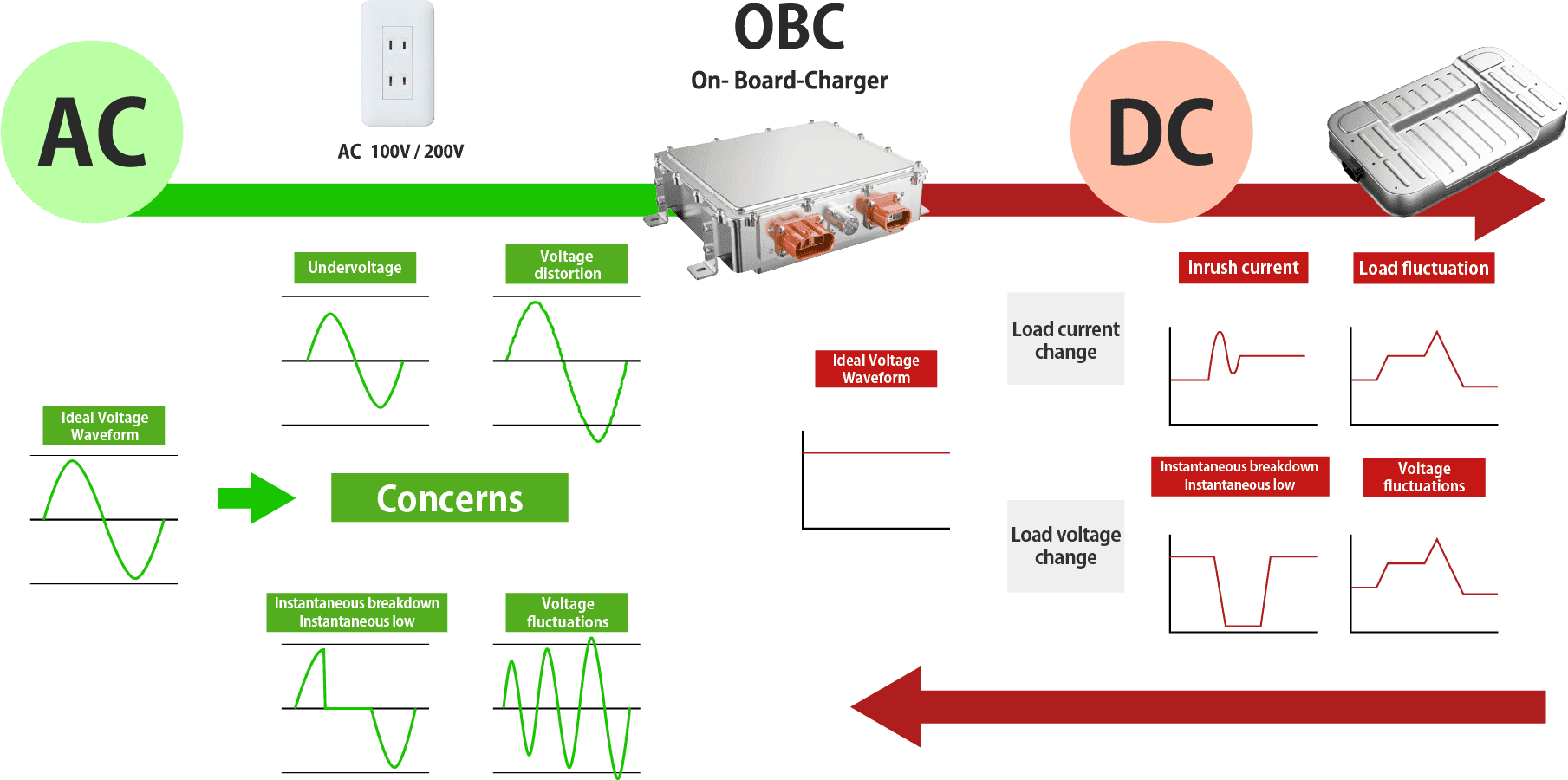

온보드 충전기는 AC 측에 전압 부족, 전압 왜곡, 순단 및 순저, 전압 변동이 발생해도 정상적으로 동작해야 함과 동시에, DC 측에 안정적인 전력 공급 및 다른 차재 전장품의 전압/전류 변화에 대해 내성을 갖는 것이 요구됩니다.
온보드 충전기의 AC 측 평가
온보드 충전기의 AC 측 평가에는 대용량 스마트 교류/직류 안정화 전원 PCR-WEA/WEA2 시리즈를 활용하실 수 있습니다. 온보드 충전기의 AC 규격은 단상 100V, 단상 3선 200V, 3상 200V, 전력은 7kVA, 11kVA, 22kVA 등 다양하지만, PCR-WEA/WEA2 시리즈라면 1대로 대응이 가능합니다.
PCR-WEA/WEA2 시리즈는 기존 모델에 비해 약 6분의 1로 초소형이므로, 1대로 36kVA까지 출력이 가능하고, 주파수도 5kHz까지 가변 가능하므로 세계 각국의 전원 사정을 재현할 수 있습니다. 돌입 전류에도 강하며, 피크 전류는 정격의 4배, 돌입 전류는 500ms, 정격의 1.4배까지 흘릴 수 있습니다.
또한 V2H/V2L로서 ‘차량에서 가정이나 전기 제품으로의 전력 공급’을 상정하는 경우에는, 다종다양한 가전 제품이 접속되는 부하 환경에 대응해야 합니다.
PCR-WEA2 시리즈에 공장 출하 시 옵션인 ‘정전류 출력/회생 전자 부하 기능 옵션’을 탑재함으로써, PCR-WEA2 시리즈는 전력의 공급과 흡수를 자유자재로 조작하는 양방향 교류/직류 회생 전원으로 진화합니다.
이를 통해 다종다양한 가전 제품이 접속되는 복잡한 부하 환경을 효율적으로 재현할 수 있습니다.

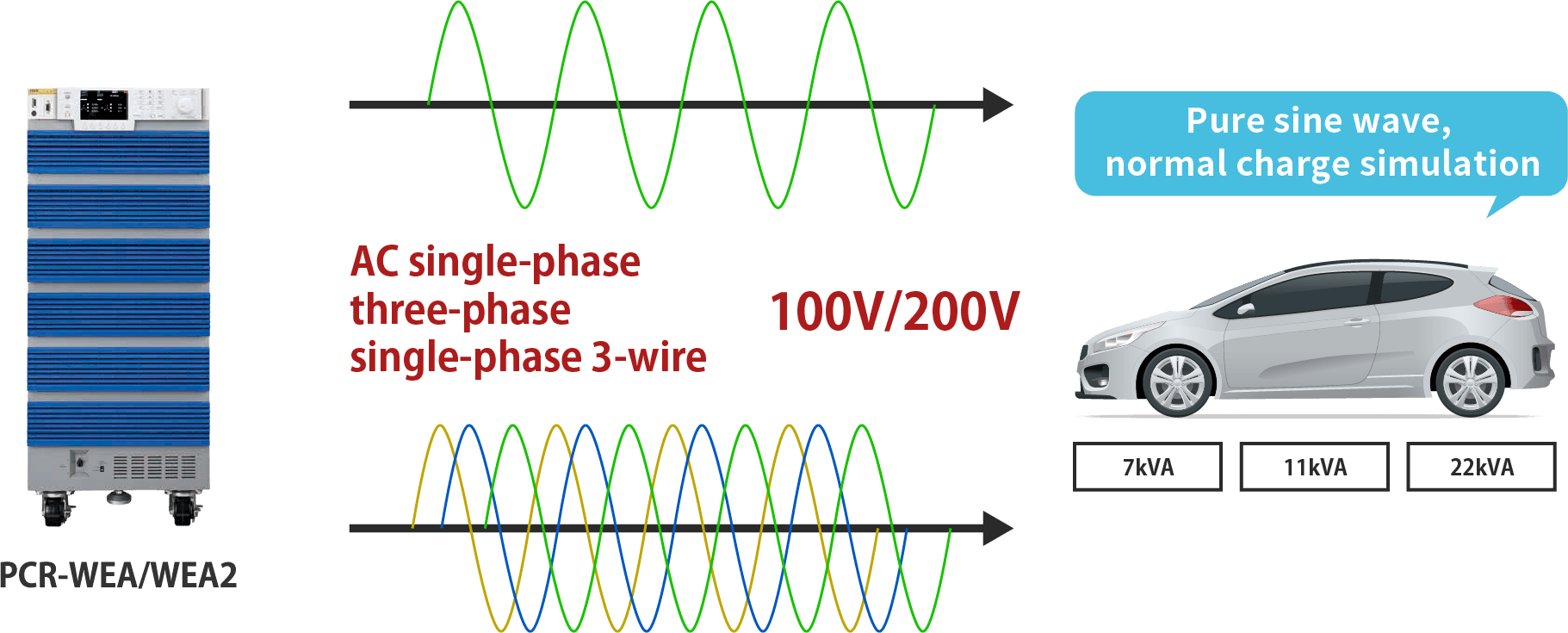

- 다채로운 출력: 단상 100V/200V, 단상 3선, 3상 200V도 1대로 출력 가능
- 초소형: 1케이스로 36kVA까지 출력 가능
- 돌입 전류에 강함: 피크 전류 정격 4배, 돌입 전류 정격 1.4배(500ms)까지 대응
- 시퀀스 기능 탑재: 전원 전압 변동, 출력 개시 위상 설정, 고조파 합성 등이 가능
- 국내 모든 제조업체에 실적 보유
- 세계 각국의 전원 사정을 재현할 수 있습니다.

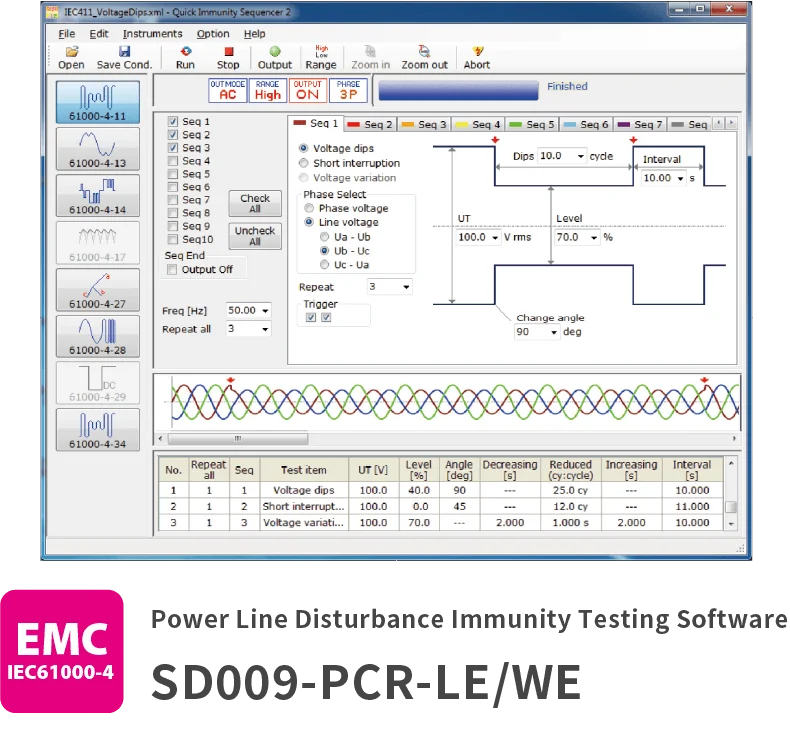

다채로운 시퀀스 기능

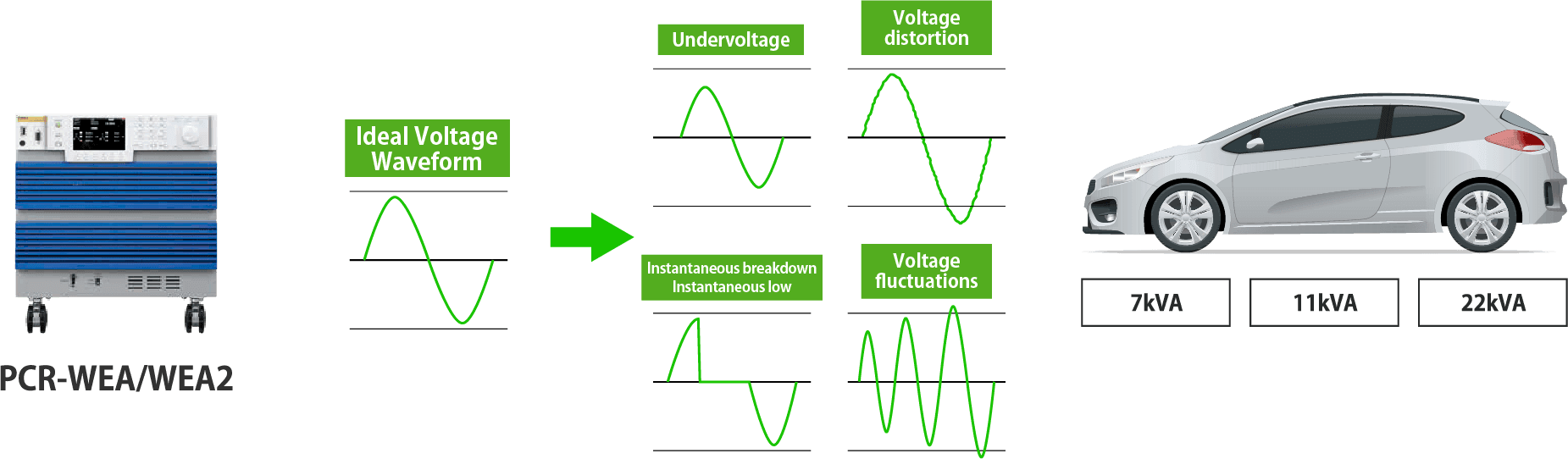

PCR-WEA/WEA2 시리즈는 다채로운 시퀀스 기능을 갖추고 있어 AC 측에서 발생하는 전압 부족, 전압 왜곡, 순단 및 순저, 전압 변동 등의 재현이 가능한 것 외에 40차까지의 고조파 합성 파형을 작성할 수도 있습니다.
또한, 출력 개시 시의 위상 설정도 가능하므로 위상 90도나 270도와 같은 온보드 충전기에 어려운 입력 파형도 작성할 수 있습니다. 그 외에 전원 변동의 국제 規格인 IEC61000-4-11이나 IEC61000-4-28, IEC61000-4-34 시험도 실시 가능합니다.
V2L/V2H에 대응하는 양방향 OBC의 평가용 의사 부하로서
PCR-WEA2 시리즈는 ‘정전류 출력/회생 전자 부하 기능 옵션’을 공장 출하 시에 탑재할 수 있습니다.

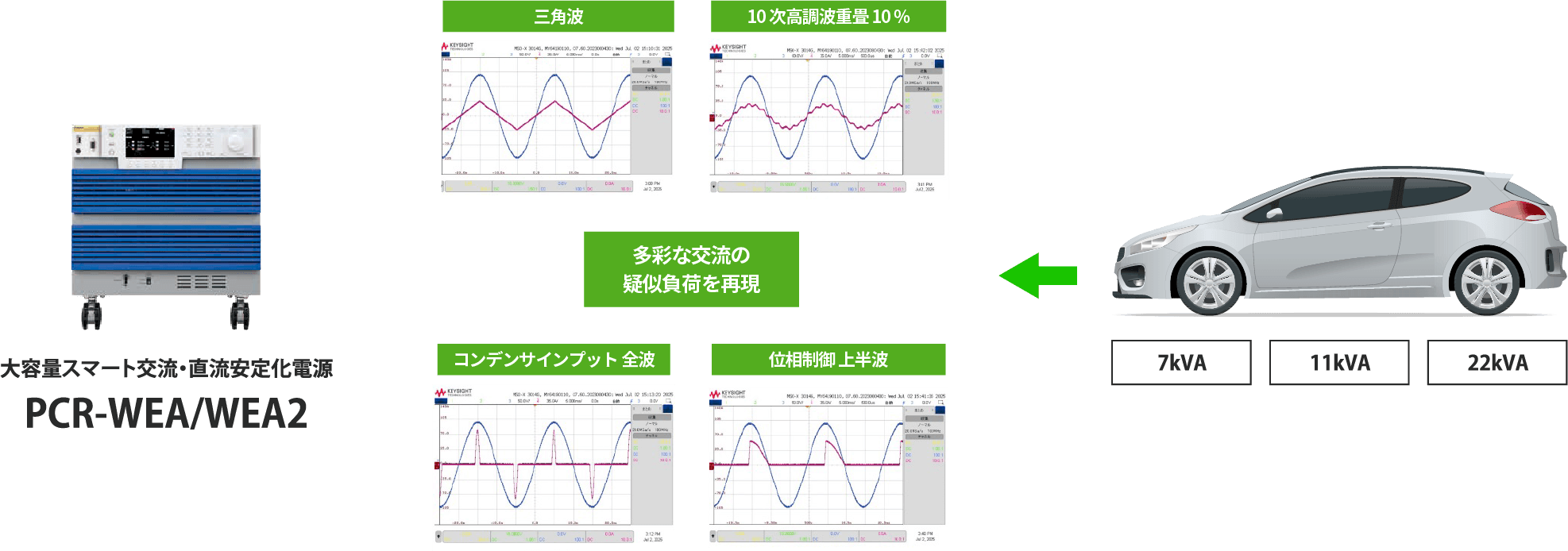

회생 전자 부하 모드는 고도의 위상 설정에 더해 임의의 전류 파형을 충실히 재현 가능하므로, 부하 역률 가변이나 위상 급변을 비롯하여 부하 급변이나 고조파 전류의 재현 등 다채로운 파형 제어를 실현할 수 있습니다.
양방향 온보드 충전기의 평가용 모의 부하로서, 현실의 부하에 매우 가까운 동작을 재현할 수 있습니다.
온보드 충전기의 DC 측 평가

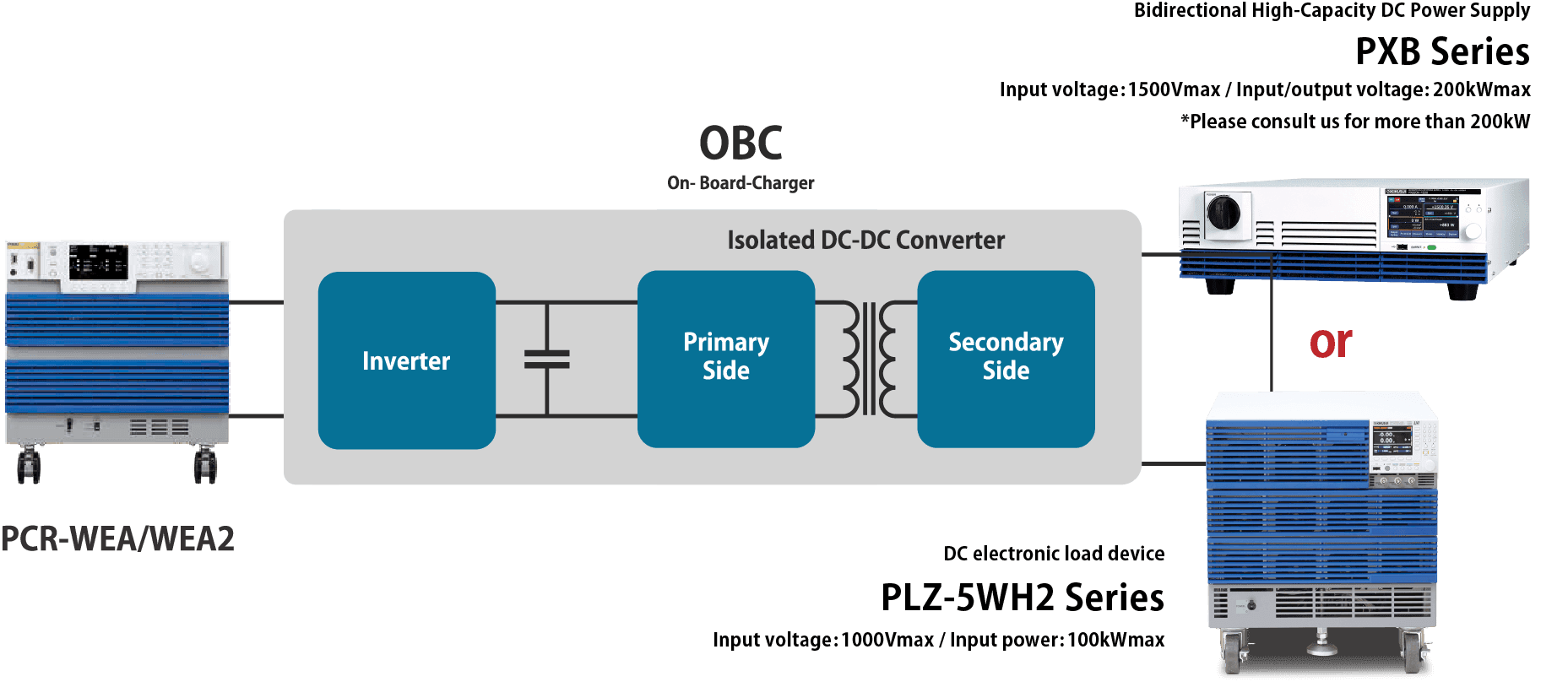

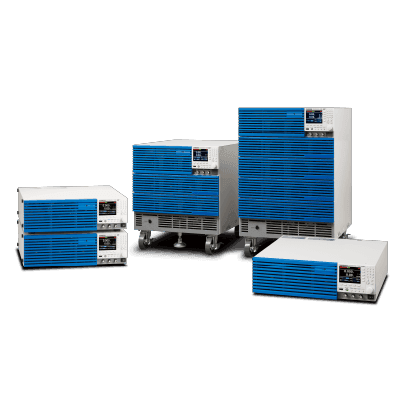

온보드 충전기의 DC 측에는 양방향 대용량 직류 전원 PXB 시리즈, 또는 직류 전자 부하 장치 PLZ-5WH2 시리즈를 활용하실 수 있습니다.
에이징 평가 등에는 사용 전력을 대폭 삭감할 수 있는 PXB 시리즈를 추천합니다. 또한, 온보드 충전기의 과도적인 전기 특성 데이터 취득에는 PLZ-5WH2 시리즈가 최적입니다. 온보드 충전기 앞단에는 고전압 배터리가 연결되는 경우가 많고, 그 전압은 DC300V에서 750V가 일반적이지만, PXB 시리즈는 1500V, PLZ-5WH2 시리즈는 1000V까지 대응하고 있습니다.
- 에이징 시험에는 전력 회생 기능으로 대폭적인 절전이 실현 가능한 PXB 시리즈를 추천합니다.
- 과도적인 특성을 측정하는 경우에는 고속 응답하는 PLZ-5WH2 시리즈를 추천합니다.
- PXB 시리즈의 최대 전압은 1500V, 전력은 200kW 이상에도 대응*, PLZ-5WH2 시리즈는 1000V/100kW로 고전압/대용량에 대응합니다.*2024년 7월 현재 500kW까지 대응 가능
- 온보드 충전기에는 고전압 배터리가 연결되는 경우가 많고, 전압은 DC300~750V 정도가 일반적입니다.

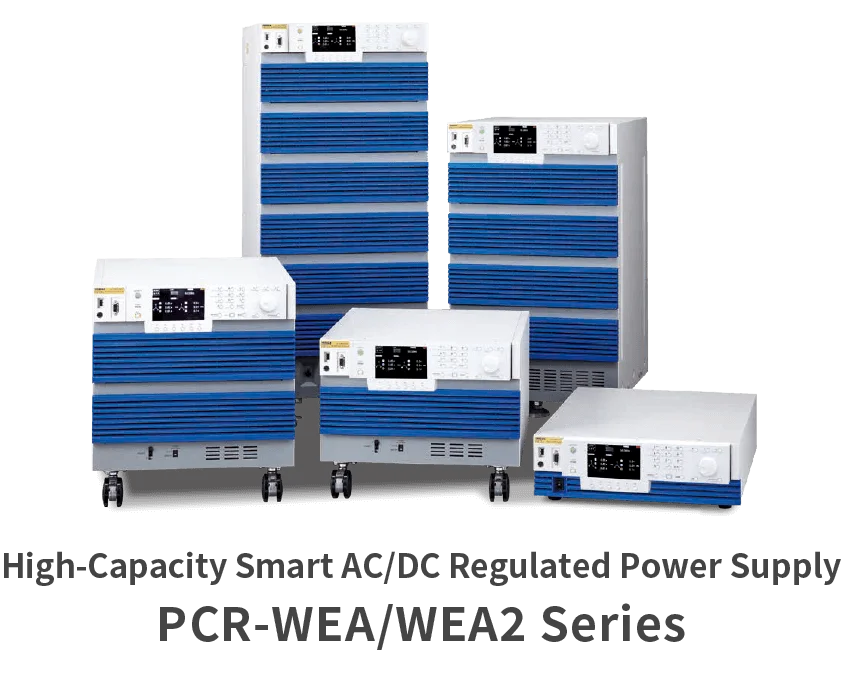

PCR-WEA/WEA2 시리즈
