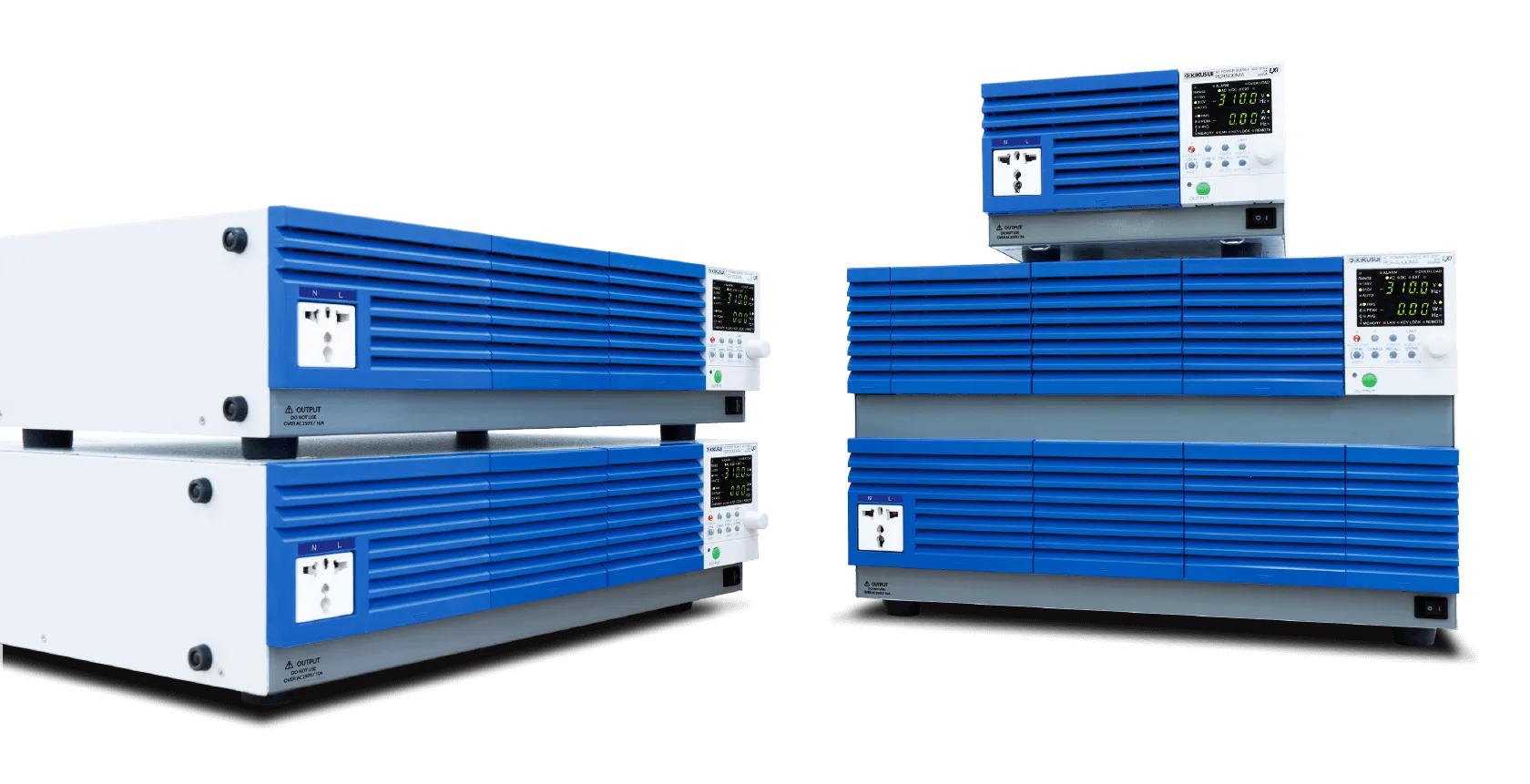

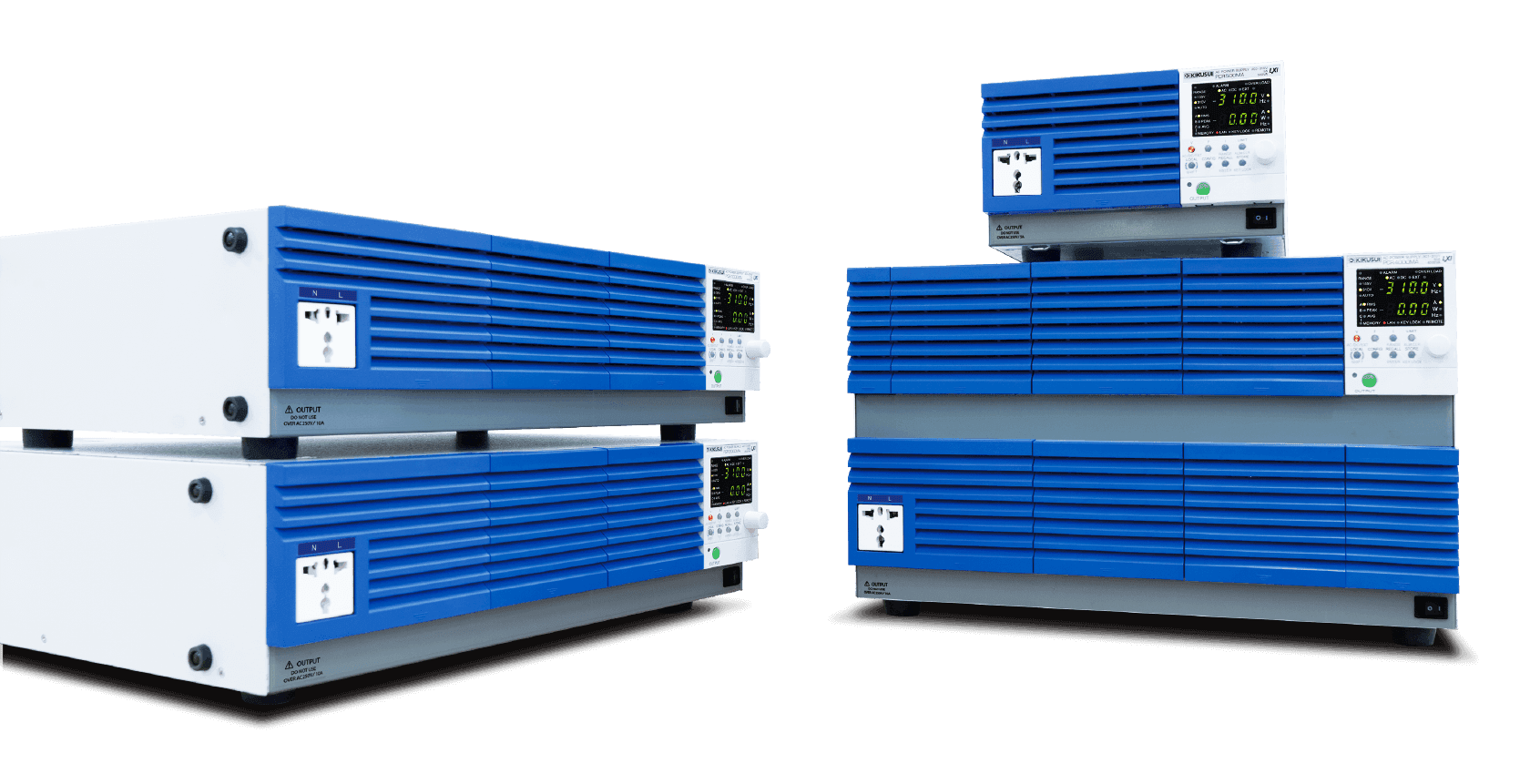

컴팩트 AC 전원 공급 장치PCR-MA 시리즈
PWM 인버터 방식을 채용한
컴팩트한 AC 전원 공급 장치
성능 및 기능
출력 전압을 광범위하게 가변, 출력 최대 전압 310Vrms로 업.
간편함은 그대로 유지하면서 실용성과 편리성을 향상시켰습니다.
PCR-MA 시리즈는 기존 모델(PCR-M 시리즈)을 개선한 PWM 인버터 방식의 AC 전원 공급 장치입니다. 기존 모델(PCR-M 시리즈)의 컴팩트함은 그대로 유지하면서 출력 전압 범위를 AC310Vrms로 확대하고 시스템 업에 필수적인 통신 인터페이스 LAN(LXI), USB를 표준 탑재. 또한 센싱 기능 등이 추가되었습니다.
LAN 인터페이스에서는 WEB 브라우저에서 버추얼 프런트 패널로 제어 및 감시도 가능합니다. 심플한 조작성으로 계측 기능, 메모리 기능, 각종 보호 기능 등을 장비하고 있습니다.
컴팩트 설계

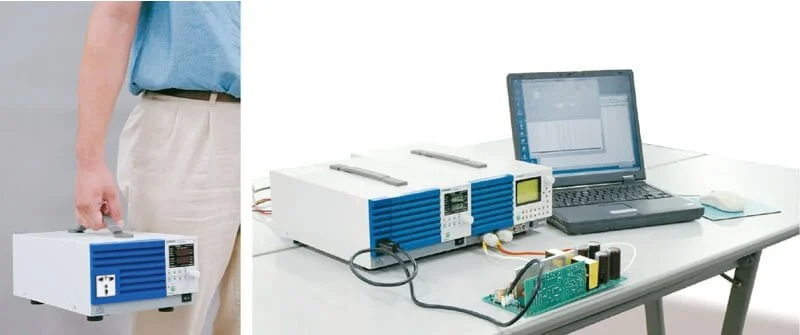

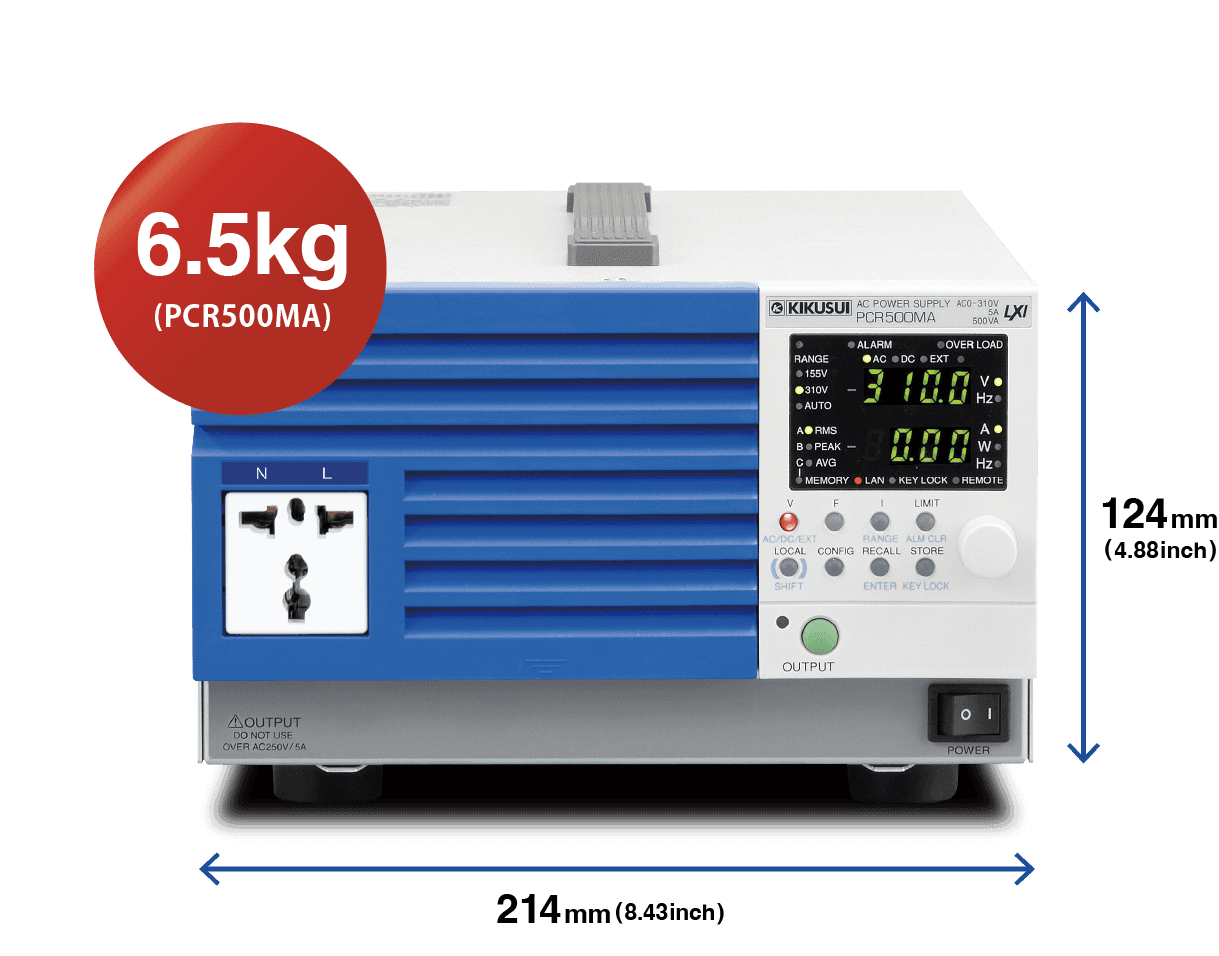

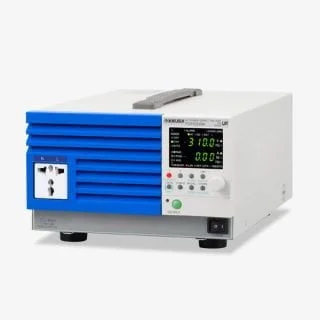

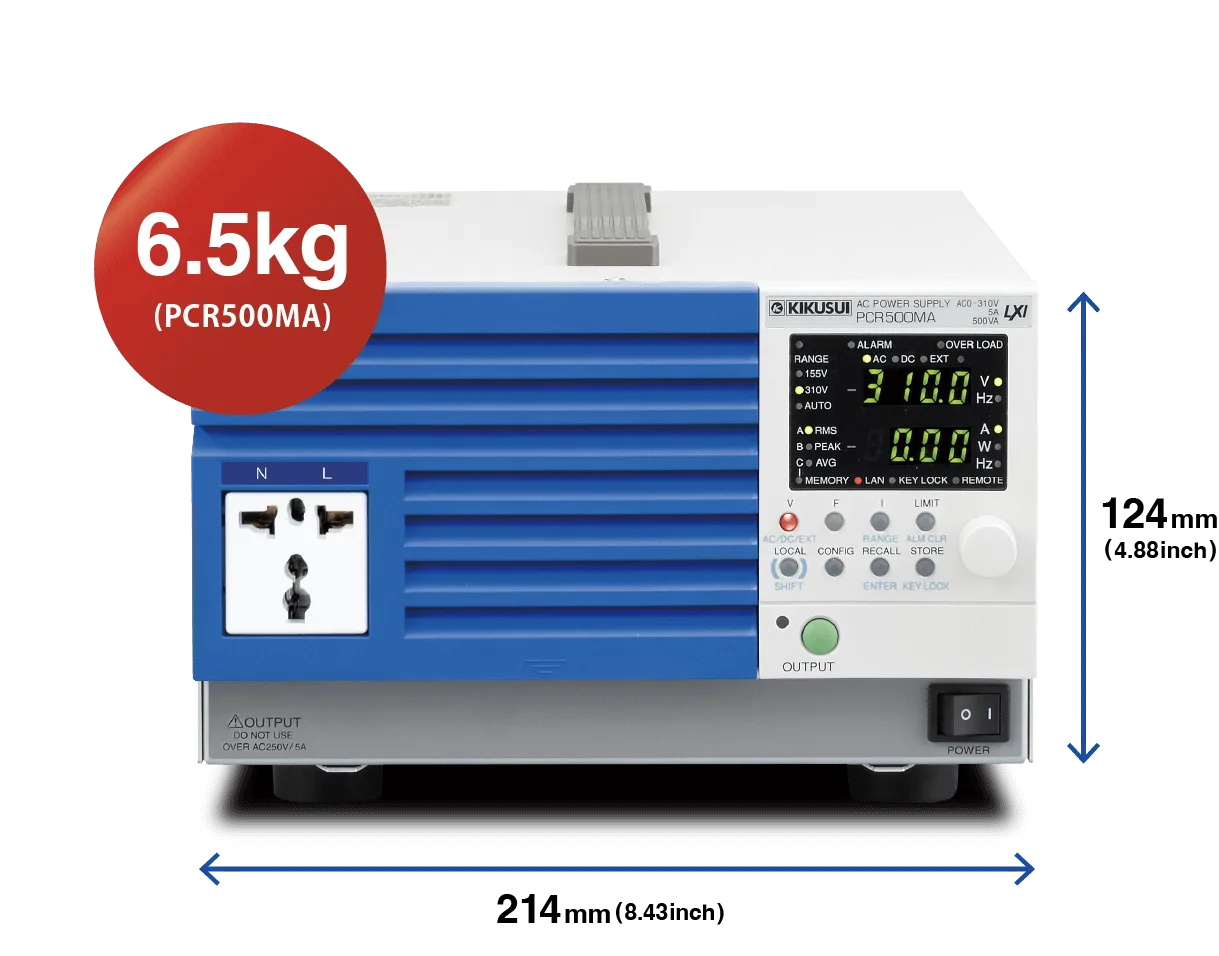

214W×124H×350D mm로 실험대를 점유하지 않는 본체 사이즈. 그리고 간편하게 운반할 수 있는 무게 약 6.5kg!（PCR500MA）
다채로운 출력 모드

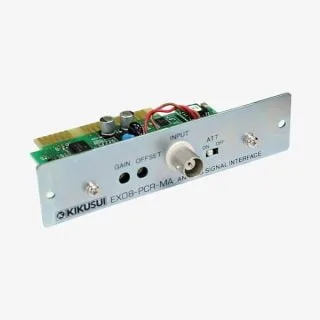

AC 모드, DC 모드 외에 AC+DC 모드※1 옵션인 아날로그 컨트롤 인터페이스 보드 EX08-PCR-MA를 사용하면 EXT-AC 모드, EXT-DC 모드의 외부 아날로그 신호에 의한 출력 제어가 가능합니다.
| 출력 모드 | 기능 설명 |
|---|---|
| AC 모드 | 교류 출력 |
| DC 모드 | 직류 출력 |
| AC+DC 모드 | 교류에 직류를 중첩하여 출력*1 |
| EXT-AC 모드 | 외부 직류 신호로 정현파를 출력*2 |
| EXT-DC 모드 | 외부 입력한 파형을 그대로 증폭하여 출력 *2 |
*1 통신 커맨드만 *2 아날로그 인터페이스 보드 EX08-PCR-MA 장착시에만
AC 모드
출력 전압 가변 범위는 0V~155V/0V~310V(2레인지), 주파수 가변 범위는 40Hz~500Hz로 광범위하게 설정할 수 있으므로 각국의 공칭 전압(단상)에 대응. 또한 항공기, 선박 및 액추에이터 등에 탑재하는 전원 장치의 시험에도 사용할 수 있습니다.
| 설정가능 전압 범위 | 주파수 설정 범위 | |
|---|---|---|
| 155V레인지 | 310V레인지 | |
| 0.0V〜157.5V | 0.0V〜315.0V | 40Hz〜500Hz |
DC 모드
출력 전압 가변 범위: ±(0V~219V)/±(0V~438V)
| 출력전압 설정 | |
|---|---|
| 155V레인지 | 310V레인지 |
| -222.5 V~+222.5 V | -445 V~+445 V |
AC+DC 모드
출력 전압 가변 범위: ±(0V~219V)/±(0V~438V)
| 출력전압 설정 | |
|---|---|
| 155V 레인지 | 310V 레인지 |
| -222.5 V~+222.5 V | -445 V~+445 V |
※ AC+DC 모드란, 교류 전압에 직류 전압을, 또는 직류 전압에 교류 전압을 중첩하는 기능입니다. 통신 명령으로만 사용할 수 있습니다.
풍부한 계측 기능
교류 및 직류 출력의 전압, 전류, 전력을 측정할 수 있습니다. 출력 전압에서는 진정한 실효값 및 평균값(직류)을, 출력 전류에서는 진정한 실효값, 피크값 및 평균값(직류)을 표시할 수 있습니다. 또한 통신 인터페이스를 이용하면 피상 전력(VA), 무효 전력(VAR), 역률(PF), 크레스트 팩터(CF), 피크 홀드 전류 측정이 가능합니다.
센싱 기능(ON/OFF)
부하 기기가 떨어진 장소에 설치되어 있는 경우에도 부하선에 의한 전압 강하를 보정할 수 있습니다.
출력 ON 위상 설정 기능

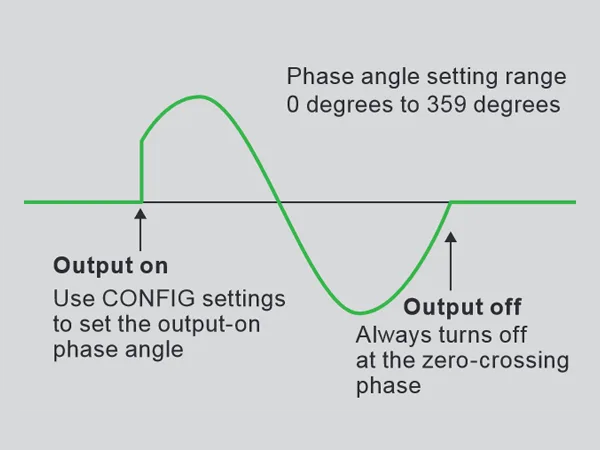

AC 모드에서는 OUTPUT 온 위상을 설정할 수 있습니다. OUTPUT 오프 위상각은 제로 크로스 위상에서 출력이 오프됩니다.
메모리 기능

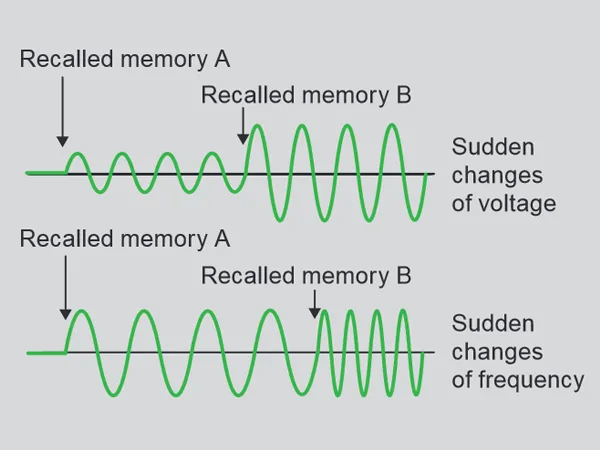

출력 전압, 주파수의 설정값 및 리미트값을 3조, 본체 메모리에 기억시킬 수 있으므로 전압 급변이나 주파수 급변 시험에 편리합니다. 또한 통신 명령으로만 메모리 최대 11조까지 사용할 수 있습니다.

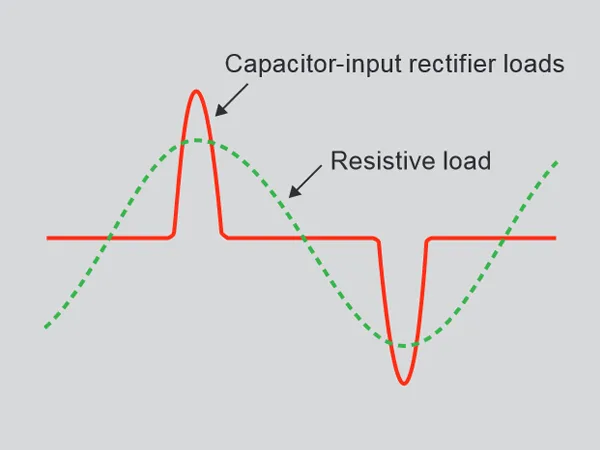

최대 피크 전류
콘덴서 인풋형 정류 부하에 대해 정격 최대 전류(실효값)의 3배까지의 최대 피크 전류를 출력할 수 있습니다. 「최대 피크 전류=정격 최대 전류(실효값)×3」
EXT-AC 모드

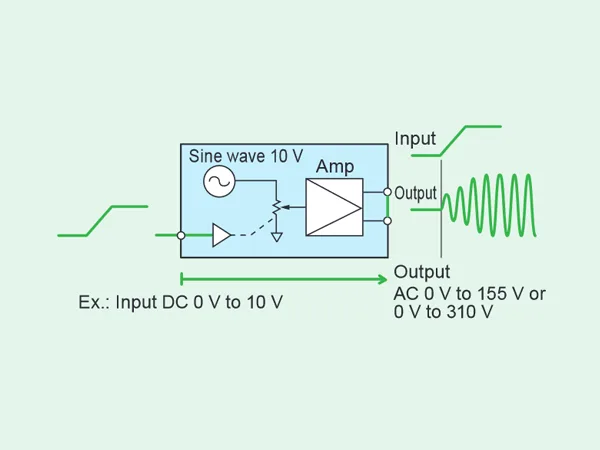

입력하는 직류 신호에 따라 출력하는 교류의 전압값을 가변할 수 있습니다. 전압 증폭률: 15.5배 또는 31배
EXT-DC 모드

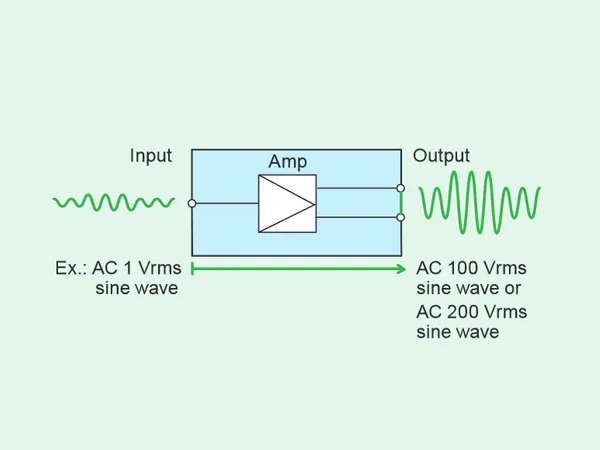

입력한 파형을 그대로 증폭하여 출력합니다. 전압 증폭률: 100배 또는 200배
보호 기능
다음 보호 기능을 탑재하고 있습니다.
- 입력 전압 정격 범위 외 보호
- 과열 보호(OHP)
- 과부하 보호: 전류 리미트(OCP)／전력 오버 감시(OPP)／피크 전류 오버 감시(OCPP)
- 전압 이상 검출: 전압 상승(OVP)／전압 저하(LVP)
- 센싱선의 접속 이상 검출(SF)
WEB 브라우저에서 원격 제어 및 감시도 실현!
PC, 스마트폰, 태블릿의 WEB 브라우저에서 PCR-MA 시리즈에 내장된 WEB 서버에 액세스하여 제어 및 감시할 수 있습니다.
[추천 브라우저]
Microsoft Edge 10／Internet Explorer 9.0 이후／Firefox 8.0 이후／Safari・Mobile Safari 5.1 이후／Chrome 15.0 이후, Opera 11.0 이후
※스마트폰, 태블릿 등의 접속에는 Wi-Fi 환경(무선 LAN 라우터 등)이 필요합니다.
애플리케이션

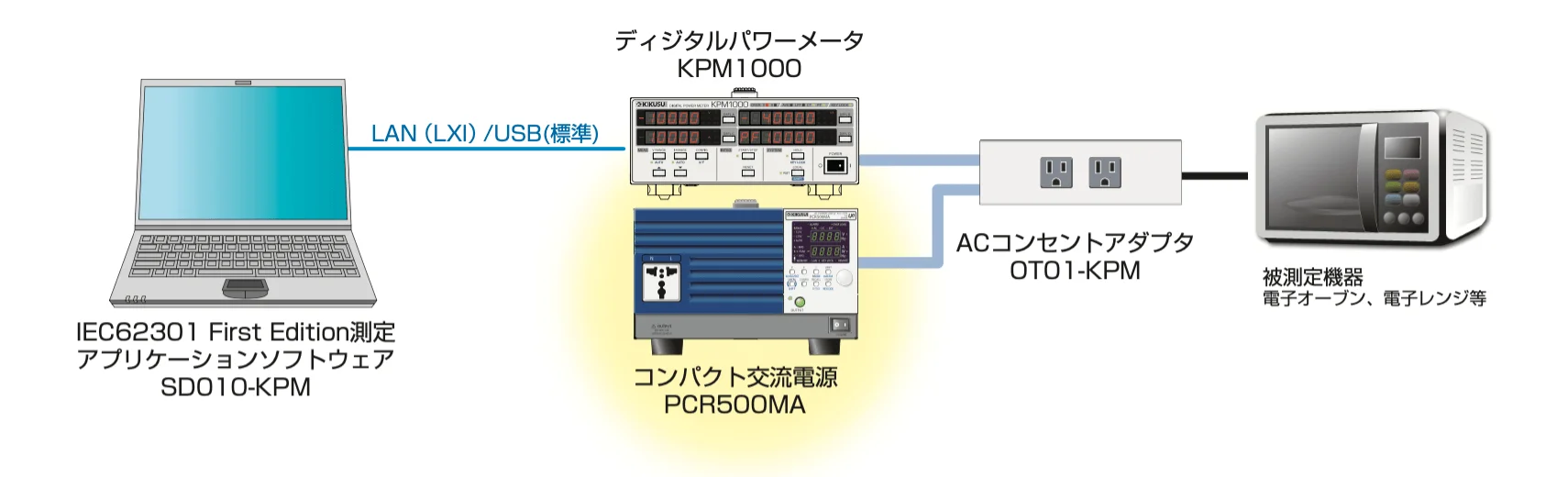

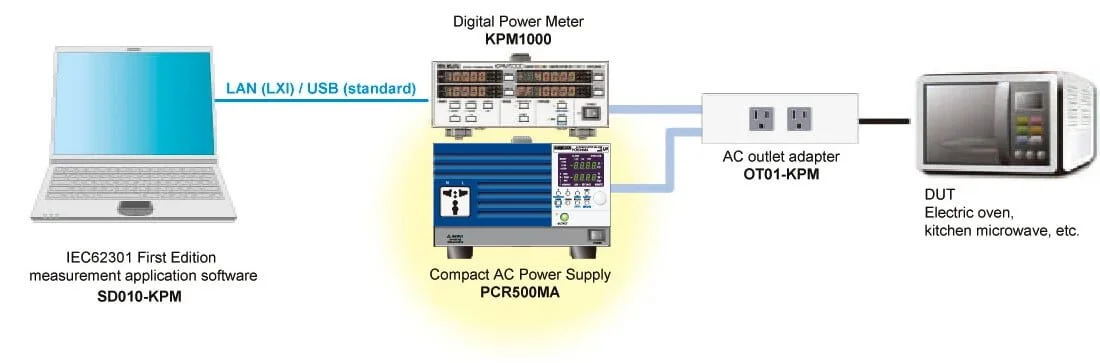

대기 전력 측정용 AC 전원 공급 장치로
당사 디지털 파워미터 KPM1000과 조합하여 IEC62301 First Edition 규격 준거의 측정을 할 수 있습니다. ErP 지령의 Lot6 등에서 요구되는 가정용/오피스용 전기・전자 기기 제품의 스탠바이・오프 모드 전력 측정 등이 가능합니다.

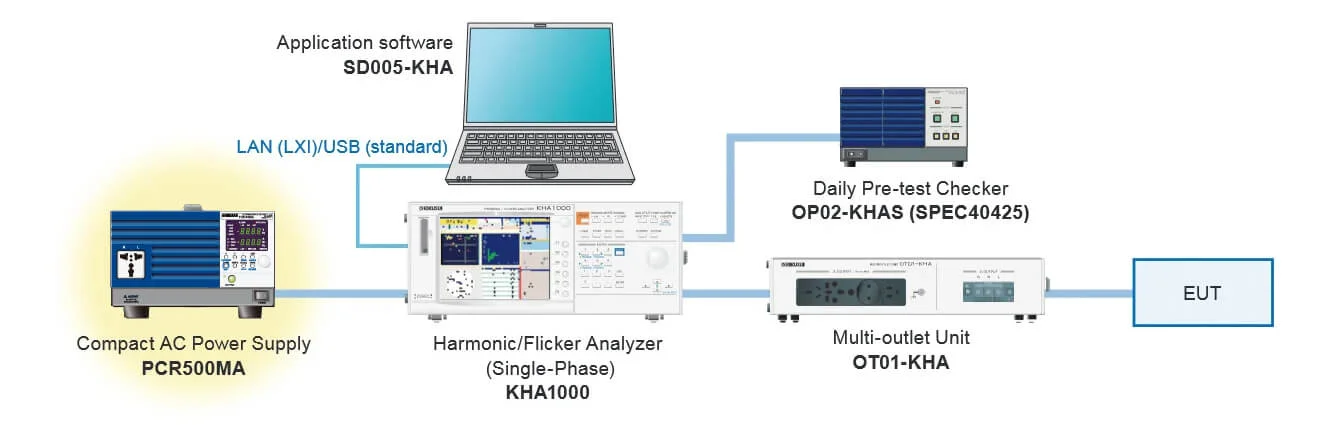

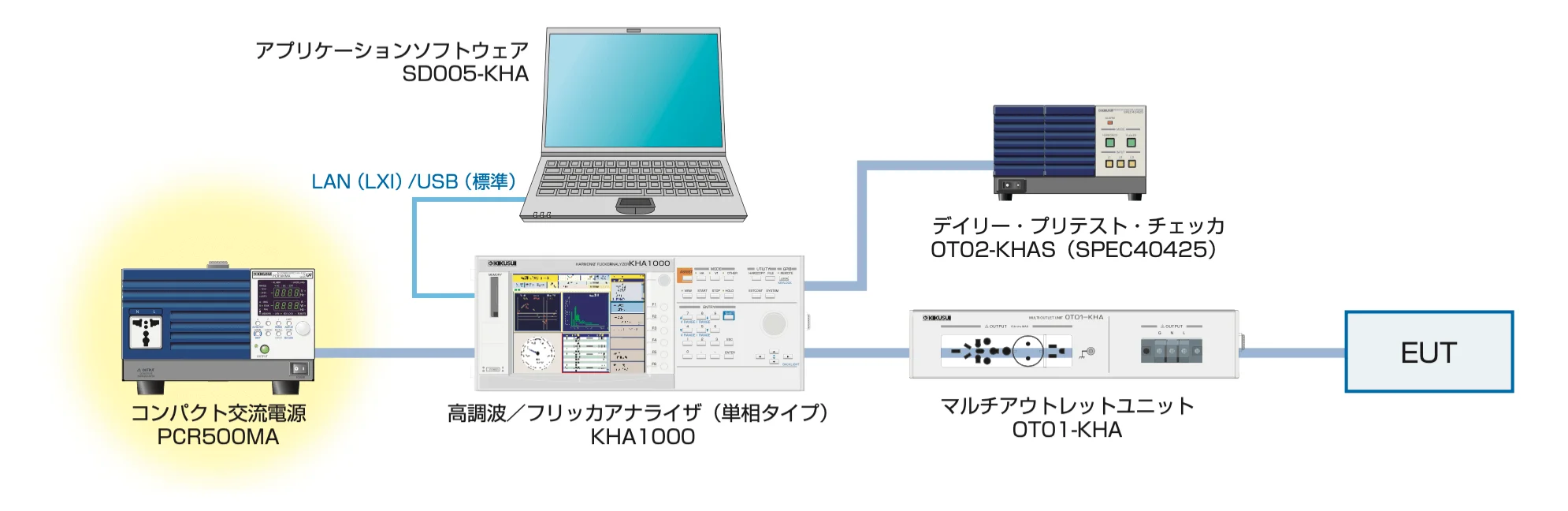

고조파 전류 측정용 AC 전원 공급 장치로
당사 고조파/플리커 분석기 KHA1000과 조합하여 IEC61000-3-2 규격 준거의 전원 고조파 측정을 할 수 있습니다.

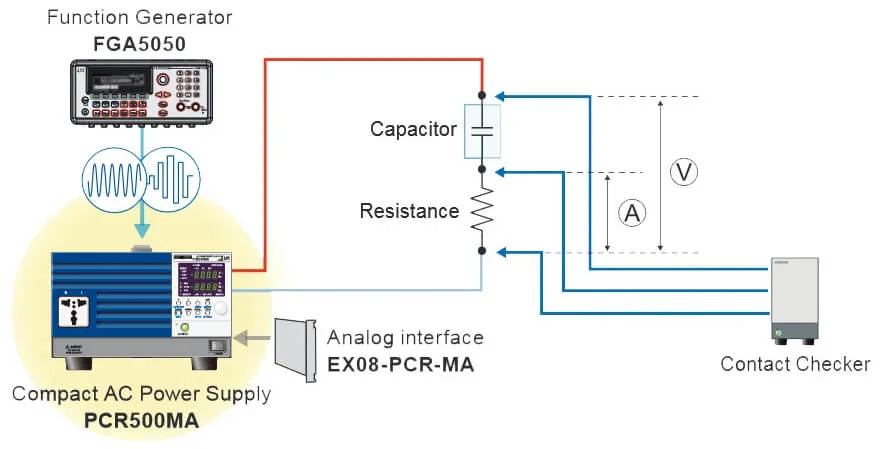

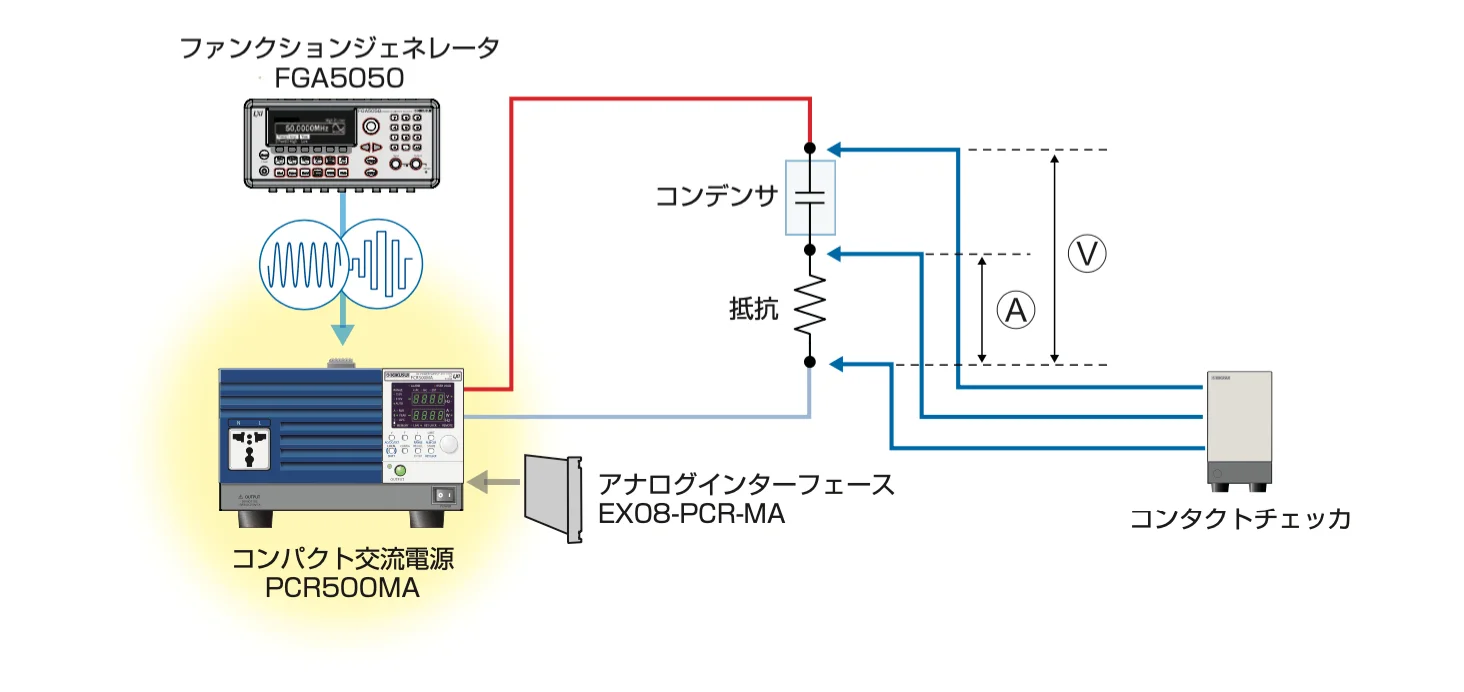

접점 체크용 AC 전원 공급 장치로
접점 체커와 조합하여 콘덴서에 흐르는 전류를 검출하여 콘덴서가 접속되어 있는지 여부를 판정할 수 있습니다.

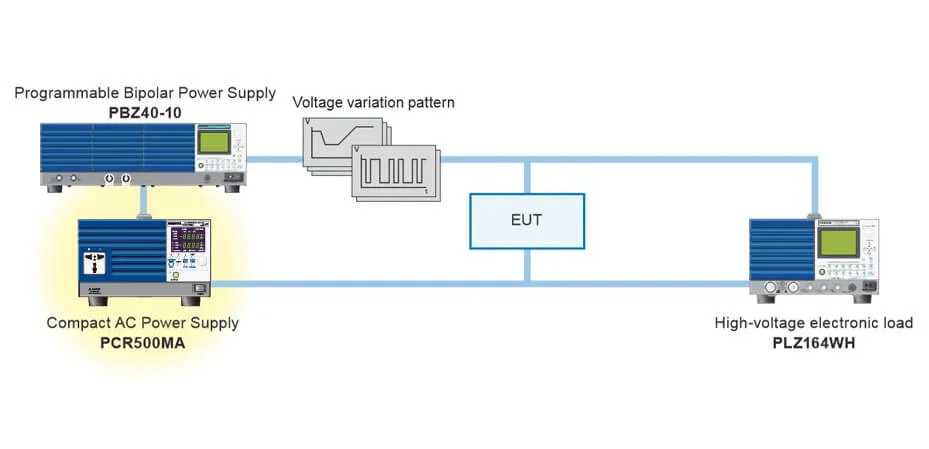

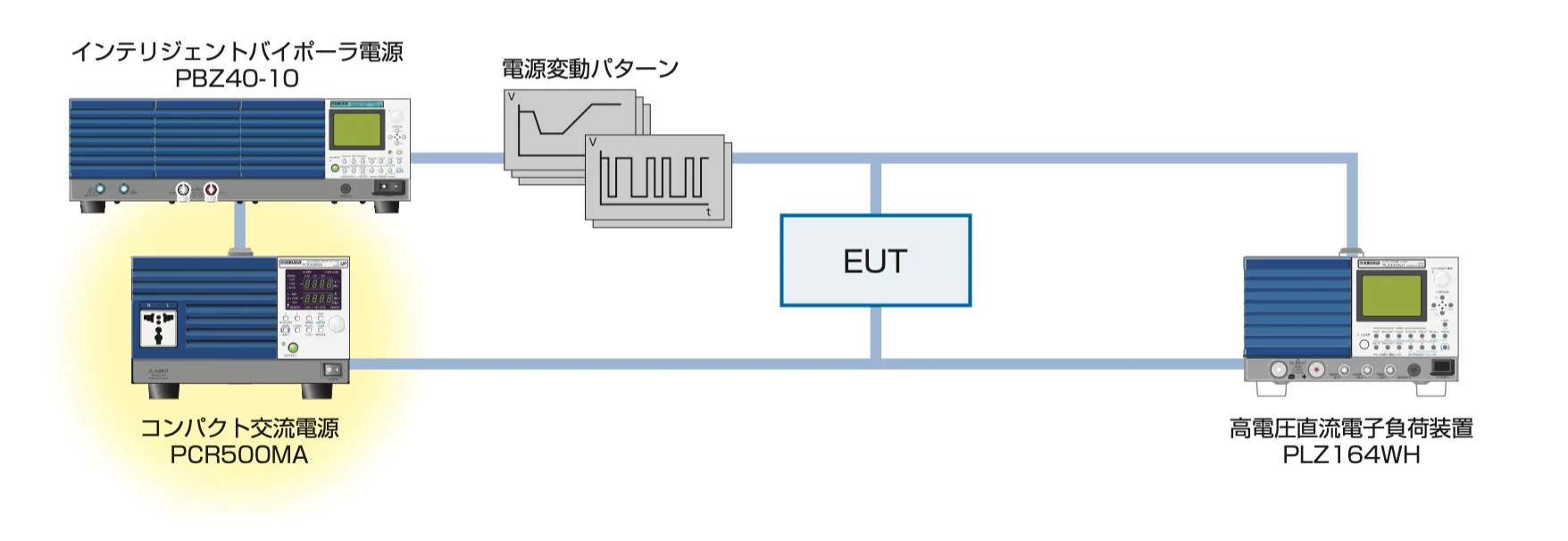

간이 전원 변동 시험용 DC 전원 공급 장치로
당사 인텔리전트 바이폴라 전원, 고전압 전자 부하 장치와 조합하여 직류 고전압 차재 전자 기기용 간이 전원 변동 시험을 할 수 있습니다.
사양
제품별 사양은 제품 단품 페이지에서 확인하십시오.
출력 정격 AC 모드
| 항목/형명 | PCR500MA | PCR1000MA | PCR2000MA | PCR4000MA | |
|---|---|---|---|---|---|
| 전압 범위 (155V/310V 레인지) | 정격 전압 범위 | 0V～155V/0V～310V | |||
| 설정 전압 범위 | 0V～157.5V/0V～315V | ||||
| 전압 설정 분해능 | 0.1V | ||||
| 전압 설정 정확도 *1 | ± (1% of set + 0.6V/1.2V) | ||||
| 출력 상수 | 단상 | ||||
| 최대 전류 *2 | 5A/2.5A | 10A/5A | 20A/10A | 40A/20A | |
| 최대 피크 전류 *3 | 15A/7.5A | 30A/15A | 60A/30A | 120A/60A | |
| 부하 역률 | 0～1(진상 또는 지상) | ||||
| 전력 용량 | 500VA | 1kVA | 2kVA | 4kVA | |
| 주파수 설정 범위 | 40Hz～500Hz | ||||
| 주파수 설정 분해능 | 0.1Hz | ||||
| 주파수 정확도 | ± 2×10-4 이내 | ||||
*1 출력 전압 13.5V~155V/27V~310V, 출력 주파수 45Hz~65Hz, 무부하, 23℃±5℃인 경우. *2 출력 전압 1V~100V/2V~200V인 경우. 출력 전압 100V~155V/200V~310V 시에는 최대 용량에 따라 제한됩니다. *3 콘덴서 입력형 정류 부하에 대해. 최대 전류값에 따라 제한됩니다.
출력 정격 DC 모드
| 항목/형명 | PCR500MA | PCR1000MA | PCR2000MA | PCR4000MA | |
|---|---|---|---|---|---|
| 전압 범위 (155V/310V 레인지) | 정격 전압 범위 | -219V ~ +219V / -438V ~ +438V | |||
| 설정 전압 범위 | -222.5V ~ +222.5V / -445V ~ +445V | ||||
| 전압 설정 분해능 | 0.1V | ||||
| 전압 설정 정확도 *4 | ± (1% of set + 0.6V/1.2V) | ||||
| 최대 전류 *5 | 4A/2A | 8A/4A | 16A/8A | 32A/16A | |
| 최대 순간 전류 *6 | 12A/6A | 24A/12A | 48A/24A | 96A/48A | |
| 전력 용량 | 400W | 800W | 1600W | 3200W | |
*4. 출력 전압 19V~219V/38V~438V, 무부하, 23℃±5℃의 경우. *5. 출력 전압 1.4V~100V/2.8V~200V에서. 출력 전압이 100V~219V/200V~438V일 때는 전력 용량에 의해 제한됩니다. *6. 최대 전류에 의해 제한됩니다.
출력 전압 안정도
| 항목/형명 | PCR500MA | PCR1000MA | PCR2000MA | PCR4000MA |
|---|---|---|---|---|
| 전원 변동 *7 | ± 0.15% 이내 | |||
| 부하 변동 *8 (155V/310V 범위) | 40Hz~100Hz, DC일 때: ± 0.15V/± 0.3V 이내
그 외의 경우: ± 0.5V/±1V 이내 | |||
| 출력 주파수 변동 *9 | ± 1% 이내 | |||
| 리플 노이즈 *10 | 0.8Vrms/1.6Vrms (TYP 값) | |||
| 주위 온도 변동 *11 | 100ppm/℃ (TYP 값) | |||
| 출력 전압 파형 왜곡률 *12 | 0.5% 이하 | |||
| 출력 전압 응답 속도 *13 | 150μs (TYP 값) | |||
| 효율 *14 | 70% 이상 | |||
*7 정격 범위의 변화 시. *8 출력 전압 80V~155V/160V~310V, 부하 역률 1, 출력 전류 0A ⇔ 최대 전류의 변화, 후면 출력 단자에서. *9 출력 전압 100V/200V, 부하 역률 1일 때. 60Hz를 기준으로 한 출력 전압 변동. *10 DC 모드에서 5Hz~1MHz 성분에 대해, 후면 출력 단자의 경우. *11 출력 전압 100V/200V, 출력 전류 0A, 작동 온도 범위 내에서. *12 출력 전압 50V~155V/100V~310V, 부하 역률 1, AC 모드에서. *13 출력 전압 100V/200V, 부하 역률 1, 출력 전류 0A ⇔ 최대 전류의 변화에 대해. *14 AC 모드, 출력 전압 100V/200V, 최대 전류, 부하 역률 1, 출력 주파수 40Hz~500Hz에서.
측정값 표시 ＊15
| 항목/형명 | PCR500MA | PCR1000MA | PCR2000MA | PCR4000MA | ||
|---|---|---|---|---|---|---|
| 전압 측정 | 분해능 | 0.1V | ||||
| 정확도 (155V/310V 레인지) | RMS, AVE *16 | 45Hz～65Hz, DC 시: ±(reading 0.5% + 0.3V/0.6V) 상기 이외의 경우: ±(reading 0.7% + 0.9V/1.8V) | ||||
| 전류 측정 | 분해능 | 0.01A | 0A～99.99A: 0.01A 100A 이상: 0.1A | |||
| 정확도 (155V/310V 범위) | RMS, AVE *17 | 45Hz～65Hz, DC 시:
±(reading 0.5% + 0.02A/0.01A) 상기 이외의 경우: ±(reading 0.7% + 0.04A/0.02A) | 45Hz～65Hz, DC 시:
±(reading 0.5% + 0.04A/0.02A) 상기 이외의 경우: ±(reading 0.7% + 0.08A/0.04A) | 45Hz～65Hz, DC 시:
±(reading 0.5% + 0.08A/0.04A) 상기 이외의 경우: ±(reading 0.7% + 0.16A/0.08A) | 45Hz～65Hz, DC 시:
±(reading 0.5% + 0.16A/0.08A) 상기 이외의 경우: ±(reading 0.7% + 0.32A/0.16A) | |
| 전력 측정 | 분해능 | 0.1W | 0.1W, 1W (1000W 이상인 경우) | |||
| 정확도 *18 | ±(reading의 2% +0.5W) | ±(reading의 2% +1W) | ±(reading의 2% +2W) | ±(reading의 2% +4W) | ||
*15 실효값(RMS), 평균값(AVE), 전력(W)은 다음 식으로 구합니다.
RMS(실지 실효값 연산) = √ (Σ(순간 전압 또는 순간 전류의 제곱) / 샘플 수)
AVE = Σ(순간 전압 또는 순간 전류) / 샘플 수
WAC = Σ(순간 전압 × 순간 전류) / 샘플 수
WDC = VAVG×IAVG
・샘플 기간: AC 출력 시 100ms~125ms(출력 파형 주기의 정수배), DC 출력 시 125ms
・갱신 주기 약 3회/초, 평균 온에서 2초간 평균 처리
・피크 전류값(PEAK)은 피크 전류의 절대값의 최대값을 0.3초 또는 약 5초간 유지합니다.
・전압값 표시는 AC 모드에서는 RMS(실효값)로, DC 모드에서는 AVE(평균값)가 됩니다.
*16 AC 모드 시: 출력 전압 13.5V~155V/27V~310V, 23℃±5℃에서.
DC 모드 시: 출력 전압 19V~219V/38V~438V, 23℃±5℃에서.
*17 파고율 3 이하의 파형에서. 정격 최대 전류의 5%~100%, 23℃±5℃에서.
*18 출력 전압이 50V 이상, 출력 전류가 정격 최대 전류의 10%~100%, 부하 역률 1, 출력 주파수 45Hz에서 65Hz 또는 DC, 23℃±5℃에서.
입력정격
| 항목/형명 | PCR500MA | PCR1000MA | PCR2000MA | PCR4000MA | |
|---|---|---|---|---|---|
| AC입력 | 공칭 정격 입력 | 100V～120V/200V～240V、50Hz/60Hz、단상 | |||
| 입력 전압 범위 | 90V～132V/180V～264V（전원투입시 자동판별） | ||||
| 입력 주파수 범위 | 47Hz～63Hz | ||||
| 피상 전력 | 800VA이하 | 1600VA이하 | 3200VA이하 | 6400VA이하 | |
| 역률*19 | 0.9 （표준치） | ||||
| 전류 | 입력90V～115V | 8A/6.3A이하 | 16A/12.5A이하 | 32A/25A이하 | 64A/50A이하 |
| 입력180V～230V | 4A/3.2A이하 | 8A/6.3A이하 | 16A/12.5A이하 | 32A/25A이하 | |
*19. 출력전압100V/200V（155V/310V레인지）、최대전류、부하역률1에 전제
일반
| 항목/형명 | PCR500MA | PCR1000MA | PCR2000MA | PCR4000MA | |
|---|---|---|---|---|---|
| 절연 저항 | 입력⇔섀시, 출력⇔섀시, 입력⇔출력 간 | DC500V, 30MΩ 이상 | |||
| 내전압 | 입력⇔섀시（케이스） 출력⇔섀시（케이스） 입력⇔출력 간 | AC1.5kV, 1분간 | |||
| 접지 연속성 | AC25A, 0.1Ω 이하 | ||||
| 전자기 적합성 (EMC) *1, *2 | 다음 지침 및 規格의 요구 사항에 적합 EMC 지침 2014/30/EU EN 61326-1(Class A) EN55011(Class A,Group 1) EN 61000-3-2 EN 61000-3-3 | ||||
| 적용 조건: 부하선은 30 m 미만, 기타 본 제품에 연결하는 케이블 및 전선은 모두 3 m 미만을 사용 | |||||
| 안전성 *1 | 다음 지침 및 규격의 요구 사항에 적합 저전압 지침 2014/35/EU, EN 61010-1(Class 1, 오염도 2) | ||||
| 회로 방식 | PWM인버터 방식 | ||||
| 환경 | 동작 환경 | 실내 사용, 과전압 카테고리Ⅱ | |||
| 동작 온도・습도 범위 | 0℃～40℃, 20％rh～80％rh (결로 없음) | ||||
| 보존 온도・습도 범위 | -10 °C~60 °C, 90 %rh 이하 (결로 없음) | ||||
| 고도 | 2000m까지 | ||||
| 외부 치수 | 214W×124（155）H×350 （400）Dmm | 429（450）W×128（150）H× 350（400）Dmm | 429（450）W×128（150）H× 450（510）Dmm | 429（440）W×262（285）H× 520（575）Dmm | |
| 질량 | 약 6.5kg | 약 11kg | 약 16kg | 약 32kg | |
| 입력 단자 | 인렛 | M4 단자대 | M6 단자대 | M6 단자대 | |
| 출력 단자 | M4 단자대 | M6 단자대 | |||
| 부속품 | 전원 코드 | 1개
플러그 포함 선 길이: 약 2.5m | 1개
3심 캡타이어 케이블 굵기: 3.5m㎡ 플러그 없음 선 길이: 약 3m | 1세트
코어 포함 단심 케이블 3개 굵기: 5.5m㎡ 플러그 없음 선 길이: 약 3m | 1세트
단심 케이블 3개 굵기: 14m㎡ 플러그 없음 선 길이: 약 3m |
| 코어 | 1개 | 1개 | 1개 | 1개 | |
| 결속 밴드 | 1개 | 1개 | 1개 | 1개 | |
| CD-ROM *3 | 1장 | ||||
| 패킹 리스트×1부, 퀵 레퍼런스×각 1부(일본어/영어), 안전을 위해×1부 | |||||
*1 특주품, 개조품에는 적용되지 않습니다. *2 패널에 CE 마킹 표시가 있는 모델에 한함. *3 사용자 설명서, 통신 인터페이스 설명서를 수록
아날로그 인터페이스 사양(EX08-PCR-MA: 옵션)
| 입력 단자 | 최대 허용 입력 전압 | ± 15V | |
|---|---|---|---|
| 형태 | BNC | ||
| 입력 임피던스 | 10k Ω ± 5% (불평형) | ||
| 대지 전압 | 42Vpk | ||
| EXT-AC 모드 *1 | 입력 전압 범위 | 0V ~ ± 10V (직류) | |
| 전압 증폭률 (155V/310V 범위) | 15.5배 /31배 | ||
| 주파수 설정 범위 | 40Hz ~ 500Hz | ||
| EXT-DC 모드 | 입력 전압 범위*2 | ATT OFF 시 | 0V ~ ± 2.19Vpeak (0 ~ 155Vrms 정현파) |
| ATT ON 시 | 0V ~ ± 10V (직류) | ||
| 입력 주파수 범위 | ATT OFF 시 | 40Hz ~ 500Hz (정현파) / 40Hz ~ 100Hz (구형파) / DC | |
| 주파수 특성 | ATT OFF 시 | 500Hz -0.3dB (TYP 값) 55Hz를 기준으로 | |
| 전압 증폭률 (155V/310V 범위) | ATT OFF 시 | 100배 /200배 | |
| ATT ON 시 | 21.9배 / 43.8배 | ||
| 출력 전압 왜율 *3 | 본체 사양 + 0.5% 이하 | ||
*1 항상 ATT ON으로 사용하십시오. *2 전압, 전류, 전력 측정 가능 범위는 DC 및 40Hz ~ 500Hz입니다. 입력 파형 주기에 맞춰 주파수를 설정하십시오. *3 EXT-AC 모드에서는 직류 입력, EXT-DC 모드에서는 왜율 0.1% 이하의 정현파를 입력한 경우.
통신 인터페이스 사양

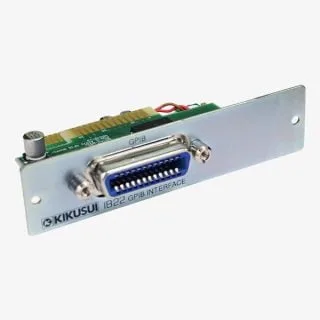

| LAN | IEEE802.3 100base-TX/10Base-T Ethernet LXIDevice Core Specification 2016 준수, RJ-45 커넥터 |
|---|---|
| USB | USB 2.0 사양 준수, 통신속도 480Mbps(HighSpeed) USBTMC-USB488 디바이스 클래스 사양 준수 |
| GPIB(IB22: 옵션) | IEEE STD .488.1-1978 사양 준수 SH1, AH1,T6, L4, SR1, RL1, PP0, DC1, DT1, C0, E1 |
| 공통 | 소프트웨어 프로토콜 IEEE488.2 STD 1992 명령어 언어 SCPI Specification 1999.0 |
