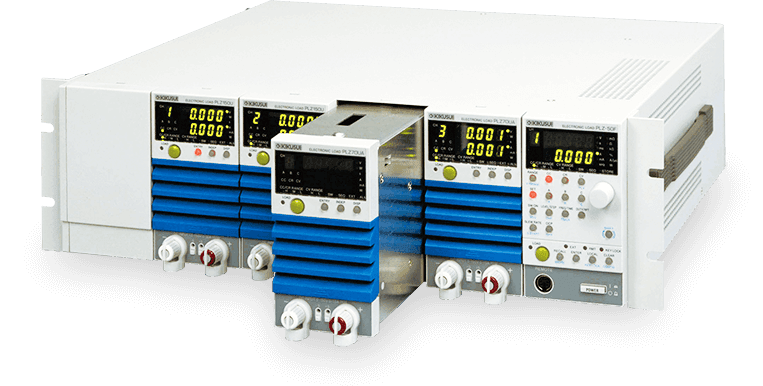

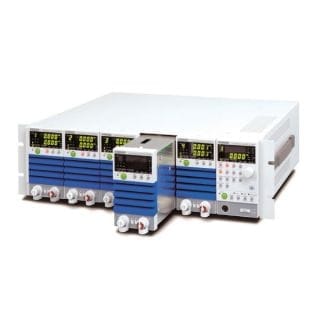

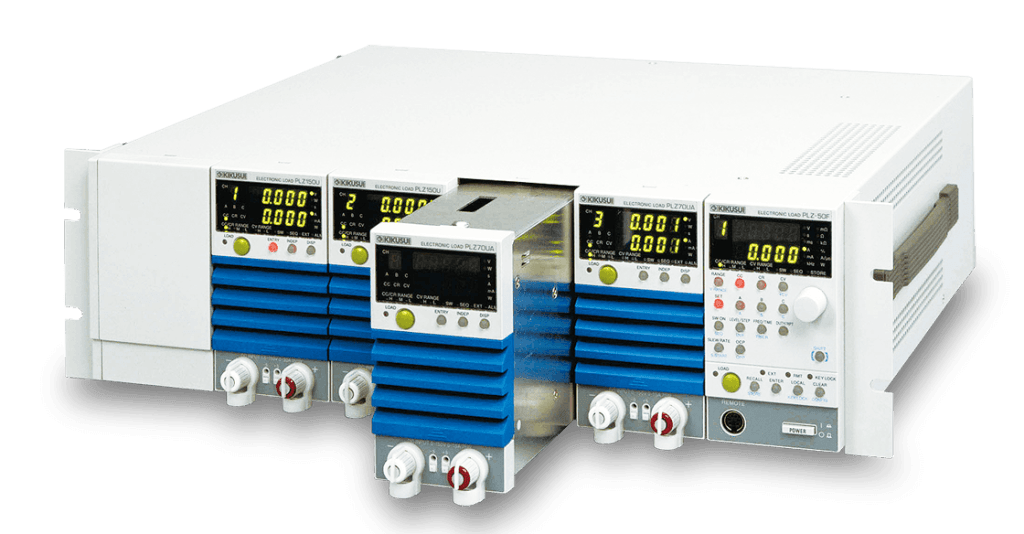

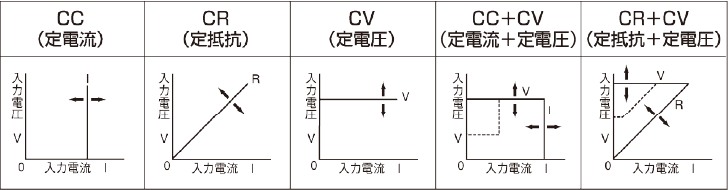

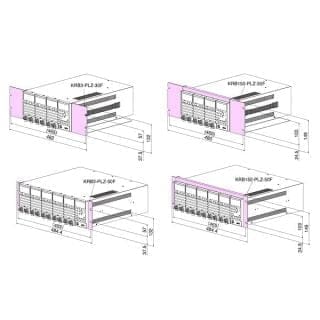

PLZ-U 시리즈

고정밀·고분해능

3가지 범위를 내장하여, 넓은 다이내믹 레인지와 고정밀도를 동시에 실현합니다. 최대 5자리 표시의 전압/전류/전력 측정 기능과, 10μA(PLZ70UA), 20μA(PLZ150U)의 최소 설정 분해능을 실현합니다.

0V 입력 지원

PLZ70UA는 입력 동작 전압 0V 모델입니다. 연료 전지의 단일 셀 시험에서는 필수적인 성능입니다. 또한, 저전력화 및 반도체 공정의 미세화로 인해 반도체 디바이스는 점점 더 저전압화되고 있으며, 이러한 전원의 평가에 사용할 수 있습니다.

다양한 로드 온/오프 동작

부하 유닛과 프레임 모두에 LOAD 키가 있습니다. 또한 로드 온/오프 동작에는 다음과 같은 종류가 있어, 사용 상황에 맞는 동작을 선택할 수 있습니다.

채널 연동 동작

로드 온/오프, ABC 프리셋 메모리, 설정 메모리, 시퀀스 각각에 대해 채널을 연동 동작시킬 수 있습니다.

스위칭 기능

정전류 모드 및 정저항 모드에서 스위칭 동작이 가능합니다. 스위칭 설정 파라미터는 스위칭 레벨, 스위칭 주파수, 듀티비 및 슬루율입니다. 이러한 설정은 로드 온 상태에서도 변경 가능합니다.

소프트 스타트 기능

정전류 모드에서, 로드 온 후의 전류 상승 시간을 가변할 수 있는 기능입니다. 시험할 기기의 출력 전압 상승 시간에 맞춰, 본 기기의 상승 시간을 가변할 수 있으므로, 실제 부하에 가까운 시험을 수행할 수 있습니다. (소프트 스타트 시간: 0.1, 1, 3, 5, 10, 30, 100, 300ms 중에서 선택 가능)

원격 감지 기능

부하 선의 전압 강하를 보상하여 정확하게 저항, 전압을 설정하거나, 전압이나 전력을 측정하고 싶을 때 사용합니다. 특히, 정전압 및 정저항 모드에서의 과도 특성이 개선되므로, 동작의 안정성에도 기여합니다.

ABC 프리셋 메모리

정전류, 정저항, 정전압 모드의 각 범위별로 A, B, C의 3가지 메모리가 있어, 설정값을 저장할 수 있습니다. 저장된 설정값은 로드 온 상태에서도 자유롭게 호출하고 저장할 수 있습니다. 정전류 + 정전압, 정저항 + 정전압 모드에서는 정전류 및 정전압, 정저항 및 정전압 양쪽의 메모리를 호출하고 저장할 수 있습니다.

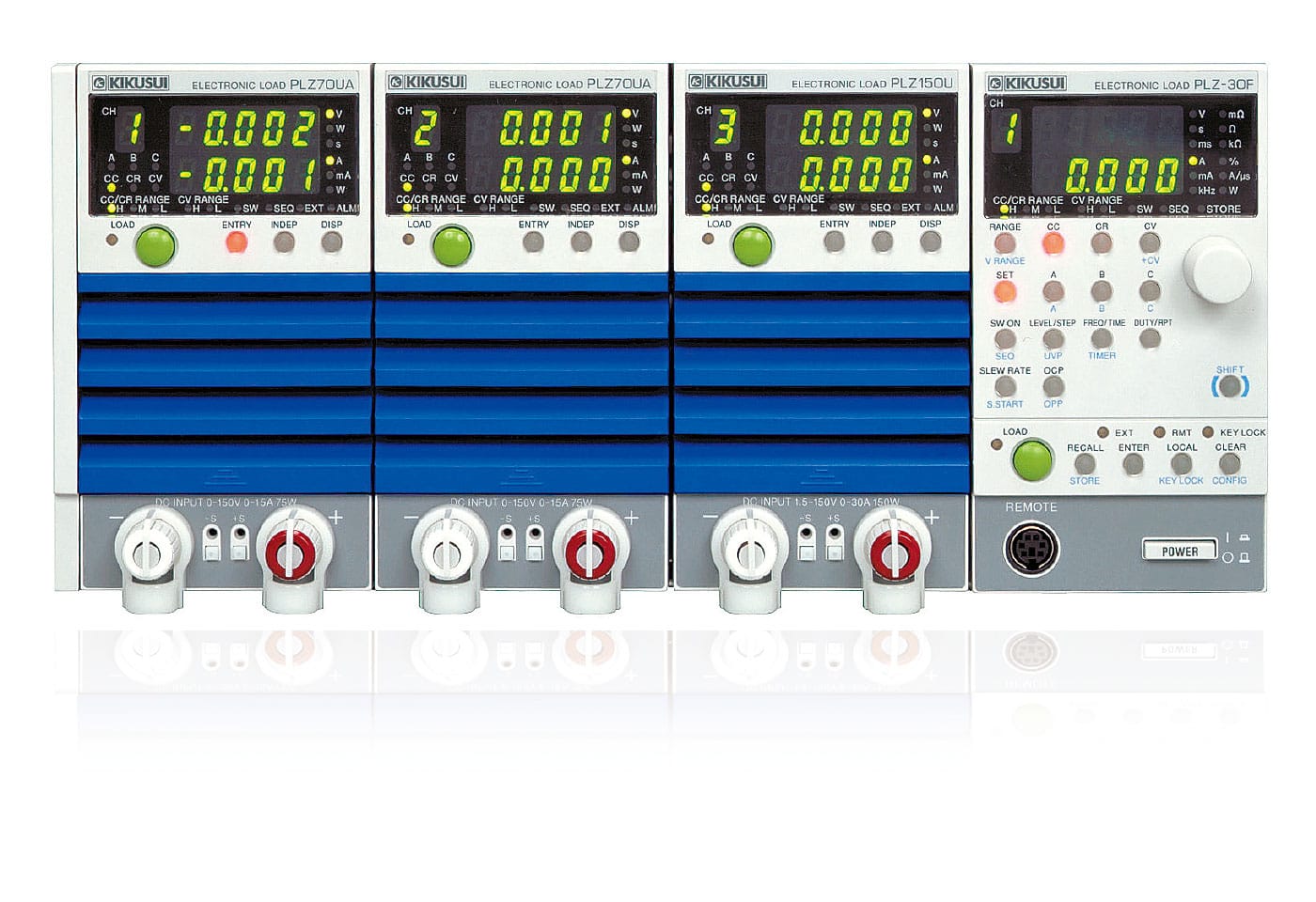

뛰어난 조작성

설정 조작을 프레임 패널에 집약했습니다. 채널별로 측정 전압, 측정 전류를 동시에 표시하면서 한 손으로 조작하여 설정할 수 있습니다. 회전 속도 감응형 엔코더를 채택한 아날로그 감각의 로터리 노브와 직관적이고 알기 쉬운 디자인으로 높은 조작성을 실현했습니다.

키 잠금 기능

설정값이나 메모리, 시퀀스 등의 변경이 불가능하도록 패널 키를 잠글 수 있습니다.

풍부한 보호 기능

과전류 보호(OCP), 과전력 보호(OPP), 과전압 보호(OVP), 저전압 보호(UVP), 과열 보호(OHP) 및 역접속 보호(RVP) 기능을 탑재하고 있습니다. 또한 OCP, OPP, UVP는 채널별로 설정값을 가변할 수 있으므로 피시험 기기별로 보호를 최적화할 수 있습니다.

설정 메모리

설정 메모리는 다음 설정값을 4개까지 저장할 수 있습니다. 저장 및 호출은 모든 채널에서 동시에 이루어집니다.

• 동작 모드 (CC/CR/CV, +CV 유무)
• 저장 시 전류값/저항값/전압값
• 범위 설정
• 슬루율 값
• 스위칭 주파수/듀티비/레벨
• 소프트 스타트
• 구성 설정
• ABC 프리셋 메모리 내용

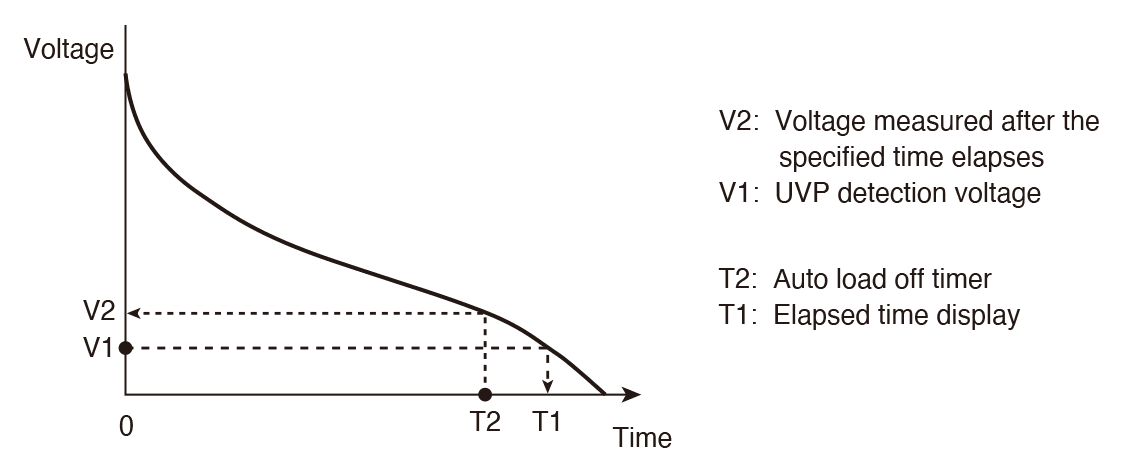

• 자동 로드 오프 타이머
• 시퀀스

구성 설정

동작 및 통신 환경 등의 설정 기능입니다. 설정 내용은 본 기기의 메모리에 저장되며, 전원 투입 시 호출됩니다.

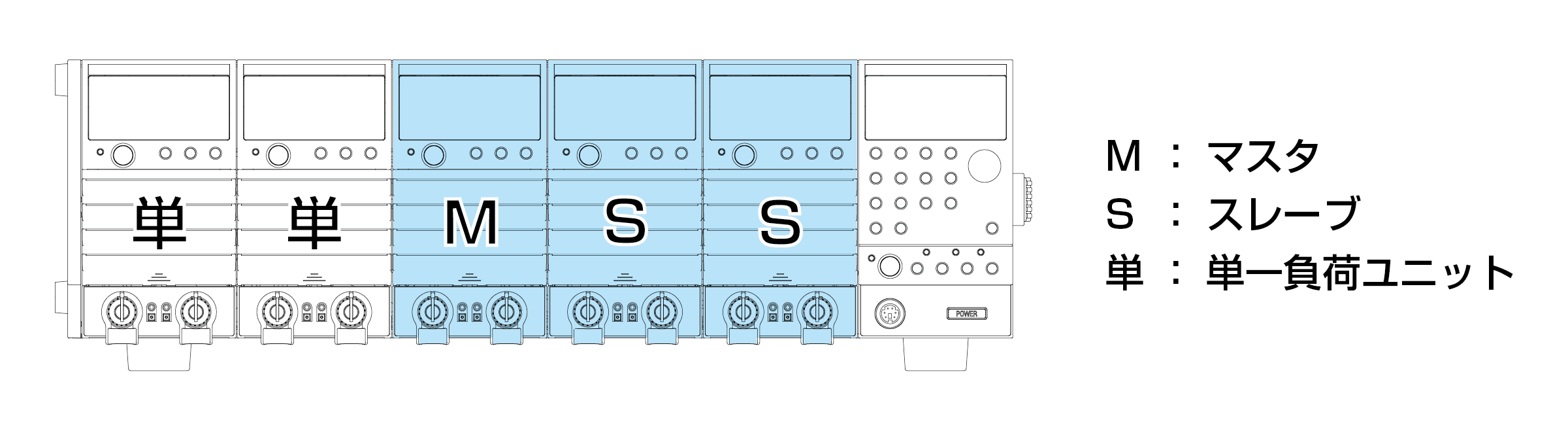

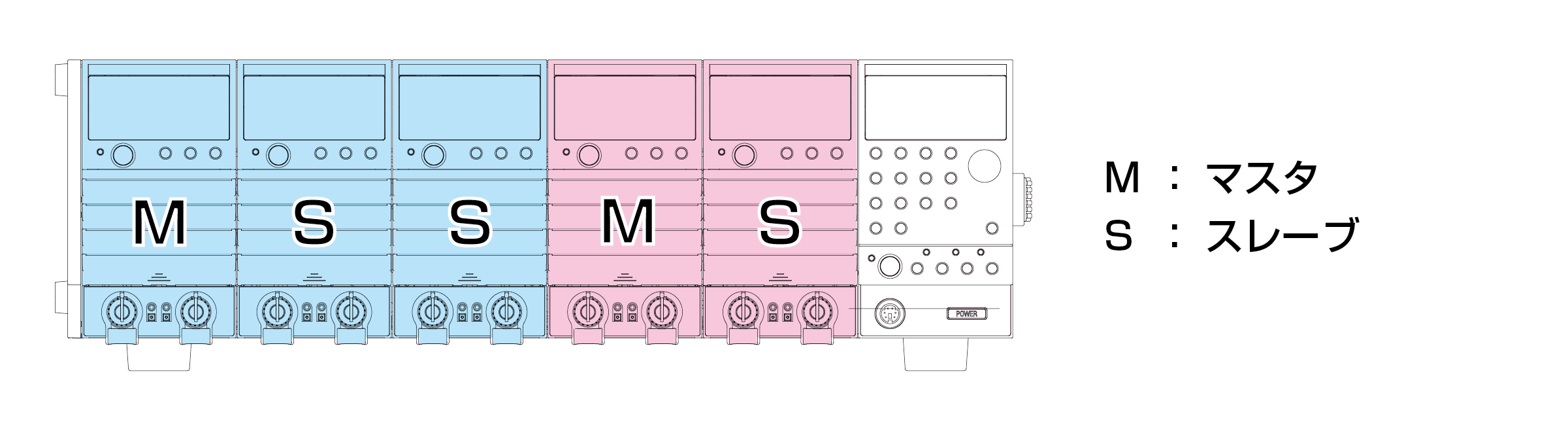

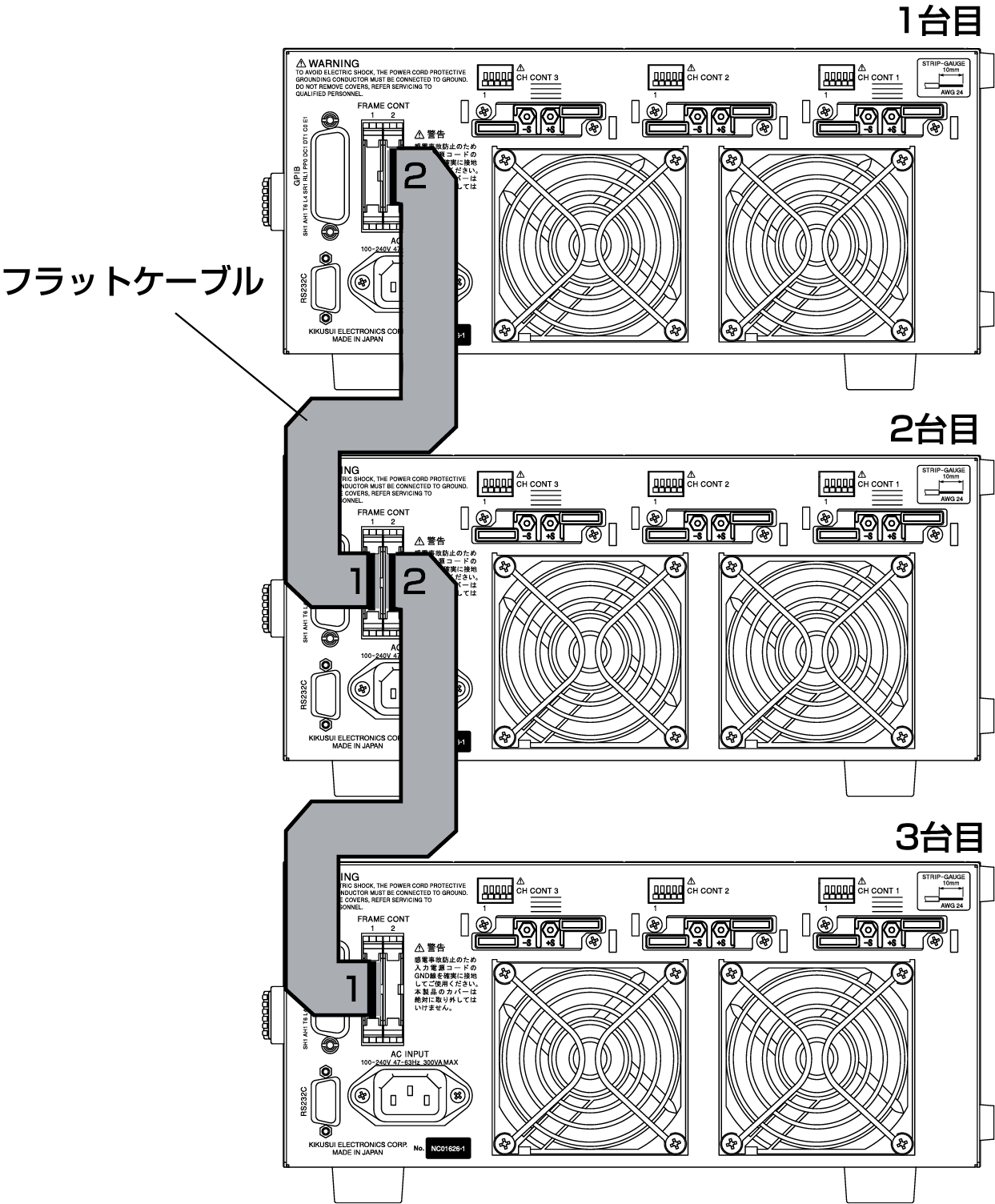

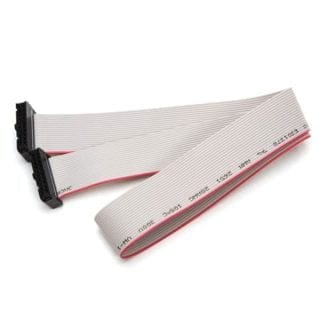

• 병렬 운전 대수
• 외부 전압 레퍼런스를 사용하는 동작 모드
• 과전류 보호(OCP)의 로드 오프 기능
• 과전력 보호(OPP)의 로드 오프 기능
• 로드 온 지연 시간
• 시퀀스 종료 시 로드 온, 로드 오프
• 로드 온 외부 제어의 극성(Low/High)
• 전원 투입 시 로드 온, 로드 오프
• GPIB/RS-232C 선택
• GPIB 주소 설정
• RS-232C 통신 속도

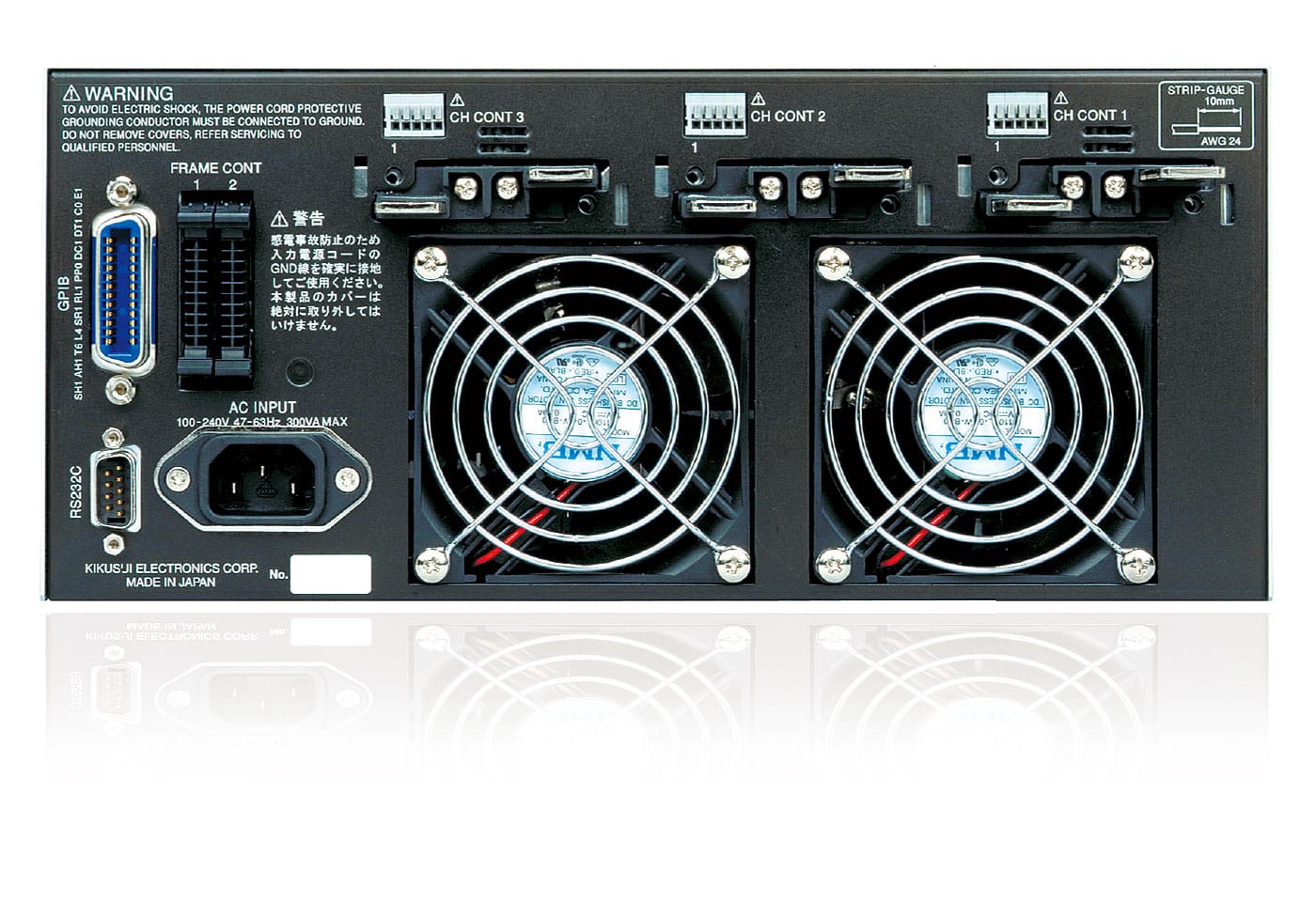

외부 제어

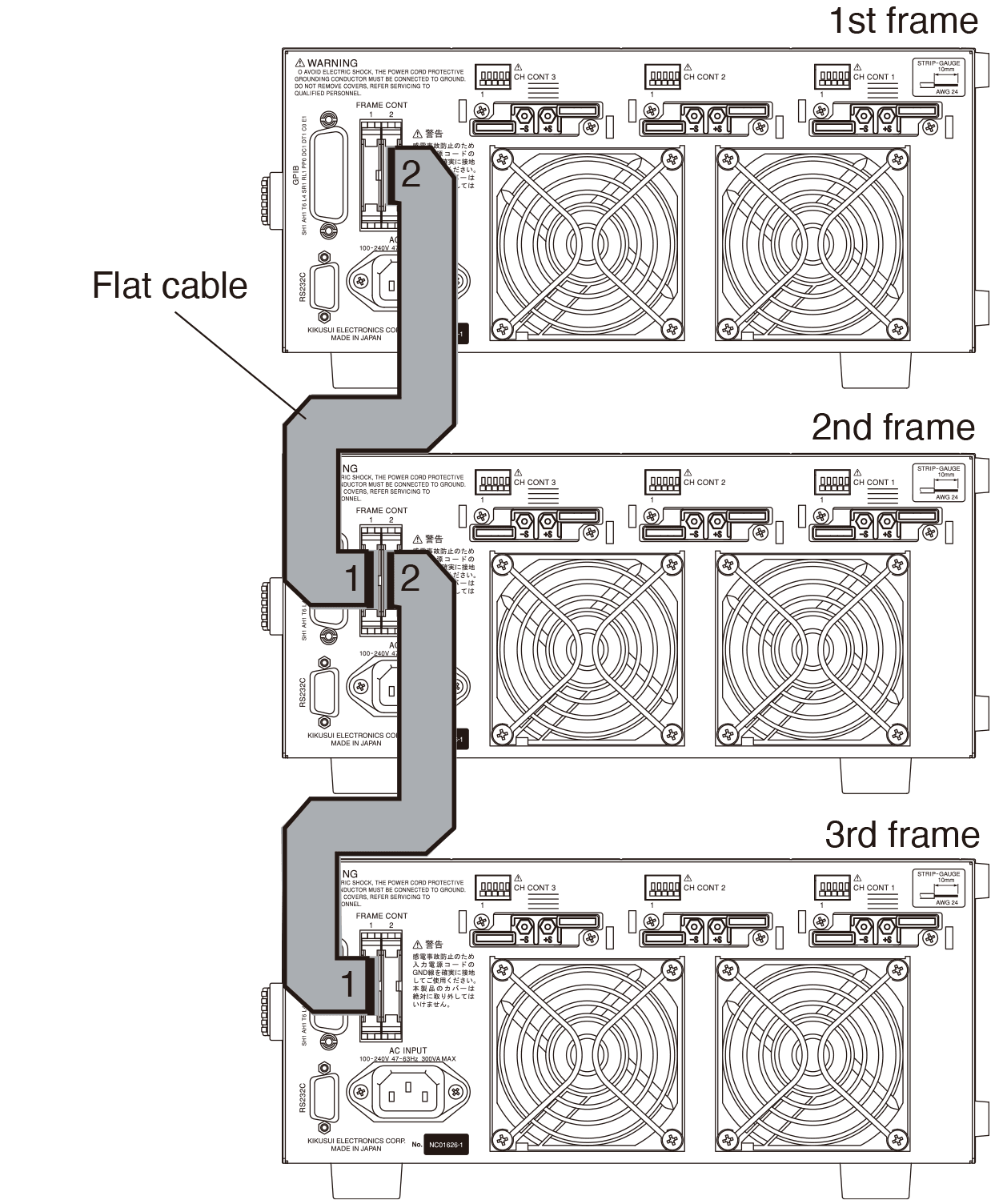

프레임 커넥터(FRAMECONT) 또는 각 채널 커넥터(CHCONT)를 통한 외부 제어가 가능합니다. 프레임 커넥터(FRAMECONT)에서는 ‘전 채널 연동 로드 온/오프’, ‘ABC 프리셋 메모리 호출’, ‘설정 메모리 호출’, ‘로드 상태 출력’, ‘알람 상태 출력’이 가능합니다. 또한 각 채널 커넥터(CHCONT)에서는 ‘외부 전압 레퍼런스에 의한 제어’, ‘로드 온/오프’, ‘입력 전류 모니터 출력’을 수행할 수 있습니다.

GPIB, RS-232C를 표준 장비

GPIB, RS-232C를 표준 장비하고 있습니다. 다음 규격에 준거합니다.

• IEEE Std 488.2-1992 IEEE Standard Codes,Formats,Protocols, and Common Commands For Use With IEEE Std 488.1-1987
• IEEE Std 488.1-1987 IEEE Standard Digital Interface for Programmable Instrumentation
• TIA/EIA-232F
• Standard Commands for Programmable Instruments (SCPI) version 1999.0
