배터리 테스터 PFX2500 시리즈

충방전 시스템 컨트롤러

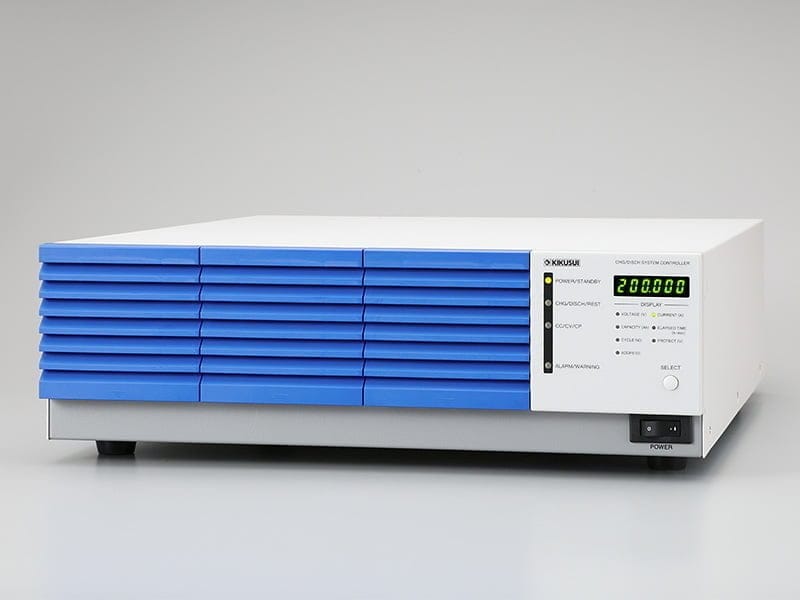

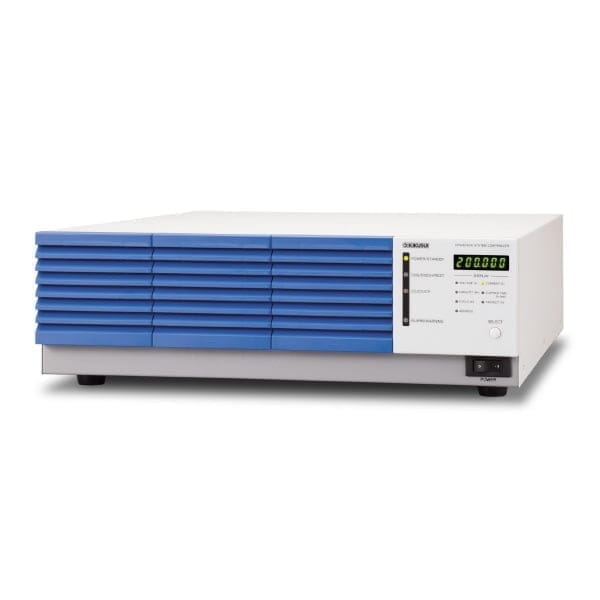

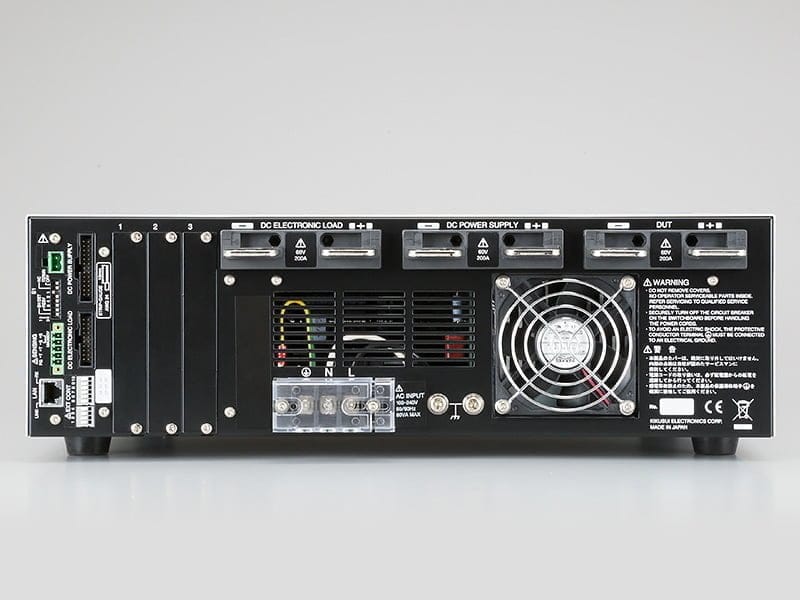

PFX2532

1,080,000円（税込：1,188,000円）

최대 전압: 60.0000V / 최대 전류: 200.0000A
심리스 충방전(고속 충방전 전환 제어)이 가능
전압, 전류는 물론, 적산 용량, 전력량도 고정밀도로 측정 가능
10000단계 패턴 충방전 기능 탑재
온도 측정에도 대응, 충방전 중 온도 감시 가능
최고 1ms의 고속 샘플링 실현
6V 레인지를 신설하여 고정밀도 측정 가능
과충전에는 전압, 전기량, 온도에 의한 보호를 거는 등 안전 대책도 만전
감진 센서로 흔들림이나 충격을 감지하여 출력을 차단함으로써 배터리 손상 방지
LAN 표준 장비

※시스템 구성 시에는 본 제품 외에 직류 전원, 전자 부하, PC 등이 필요합니다.

カート機能が動くまでの [yith_wcwl_add_to_wishlist]

SKU： PFX2532

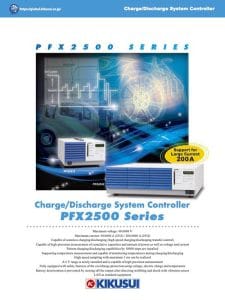

카탈로그
수동
2D CAD
업데이터/드라이버

사양

정격 출력

Open in a new window

		PFX2512	PFX2532
출력 수		1 채널
충전 전류 범위 *1		0.000 A ~ 50.000 A	0.000 A ~ 200.000 A
충전 전압 범위 *1	60 V 레인지	0.000 V ~ 60.000 V
충전 전압 범위 *1	6 V 레인지	0.000 V 〜6.000 V
방전 전류 범위 *1		0.000 A ~ 50.000 A	0.000 A ~ 200.000 A
방전 전압 범위 1 2	60 V 레인지	0.000 V ~ 60.000 V
방전 전압 범위 1 2	6 V 레인지	0.000 V ~ 6.000 V

*1 접속하는 전원장비, 전자부하장비의 기종, 배선상태 등에 의해 범위가 틀립니다.*2접속하는 전자부하 장치의 기종, 배배선상태등에 의해, 방전가능한 최저전압이 틀립니다.

설정 정확도

Open in a new window

Static

정전류 충방전

	PFX2512	PFX2532
범위 *1	0.000 A ~ 50.000 A	0.000 A ~ 200.000 A
정확도 *2	*3
분해능	1 mA

정전압 충전

		PFX2512
범위 *1	60 V 레인지	0.000 V ~ 60.000 V
범위 *1	6 V 레인지	0.000 V ~ 6.000 V
정확도 *2		*3
분해능		1 mV

셀 정전압 충방전 *4

		PFX2512	PFX2532
범위 *1		0.000 V ~ 20.000 V
정확도 *2		*3
분해능		1 mV

정전력 방전

	PFX2512	PFX2532
범위 *1	0.1 W ~ 3000.0 W	1 W ~ 12000 W
정확도 *2	±(설정값의 0.5% + 1 W) *5	±(설정값의 0.5% + 10 W) *5
분해능	10 mW	1W

패턴 *6

패턴 정전류

		PFX2512	PFX2532
범위 *1		-50.000A ~ 50.000A	-200.000A ~ 200.000A
정확도 *2		*3
분해능		1 mA
설정 수		10000 (최대 스텝 수)
시간 폭	범위	0.1s ~ 9999.9s (1 스텝의 시간 폭)
	정확도 *2	±(설정값의 0.05% + 10ms)
	분해능	100 ms

패턴 정전력

		PFX2512	PFX2532
범위 *1		-3000.00W ~ 3000.00W	-12000W ~ 12000W
정확도 2 7		±(설정값의 0.5% + 1 W) *5	±(설정값의 0.5% + 10 W) *5
분해능		10 mW	1W
설정 수		10000 (최대 스텝 수)
시간 폭	범위	0.1s ~ 9999.9s
	정확도 *2	±(설정값의 0.05% + 10ms)
	분해능	100 ms

*1 연결되는 직류 전원, 전자 부하 장치의 기종, 배선 상태 등에 따라 범위가 다릅니다. *2 주위 온도: 18 ℃ ~ 28 ℃에서 *3 소프트웨어 제어에 의해 측정값 = 설정값이 되도록 외부 장치가 제어됩니다. 설정 정확도는 측정 정확도와 동일합니다. 제어 주기에 따라 임피던스가 높은 시료(배터리) 또는 회로가 개방된 시료는 올바르게 제어되지 않을 수 있습니다. 제어 주기는 정전류/정전압 제어 = 1ms, 셀 정전압 제어 = 100ms입니다. *4 옵션 전압/온도계 유닛 OP02-PFX 또는 전압계 유닛 OP03-PFX 장착 시에만 설정 가능합니다. *5 배터리 전압을 측정하고, 설정된 전력값으로부터 소프트웨어 연산을 통해 제어 전류(정전류 제어)를 산출합니다. 1회 연산 처리 시간(전압 측정부터 출력 설정까지)은 약 1ms입니다. *6 동작 전압 범위는 1V 이상입니다 (TL10-PFX 사용 시, 바이어스 전원 유무와 관계없이). *7 배터리 전압 2V 이상에서.

측정 정확도

Open in a new window

Static

충방전 전류 측정

	PFX2512	PFX2532
범위	0.0000 A ~ 50.0000 A *1	0.000 A ~ 200.000 A *1
정확도 *2	±(0.15% of reading + 0.02% of rating)	±(0.2% of reading + 0.1% of rating)
분해능	0.1 mA	1 mA

전압 측정

		PFX2512
범위	60 V 레인지	-6.0000 V ~ 60.0000 V *3
범위	6 V 레인지	-1.0000 V ~ 6.0000 V *4
정확도 2 5	60 V 범위	±(0.05% of reading + 0.02% of rating)
정확도 2 5	6 V 레인지	±(0.05% of reading + 0.04% of rating)
분해능 *5		0.1 mV

전력 측정

	PFX2512	PFX2532
범위	0.000 W ~ 3000.000 W	0.0 W ~ 12000.0 W
정확도	소프트웨어 연산 (전압 측정 × 전류 측정)
분해능	1mW	100 mW

전류 용량 계산

		PFX2512	PFX2532
범위		0.000 Ah ~ 2000.000 Ah
정확도 *2		전류 측정 정확도 및 시간 정확도에 따라 다름
분해능		1 mAh

전력 용량 계산

		PFX2512	PFX2532
범위		0.000 Wh ~ 120000.000 Wh
정확도 *2		전압, 전류 측정 정확도, 시간 정확도에 의존
분해능		1 mWh

시간
*6

		PFX2512	PFX2532
정확도 2 7		±10 ppm (TYP 값)

패턴

충방전 전류 측정

	PFX2512	PFX2532
범위	-50.0000 A ~ 50.0000 A *1	-200.000 A ~ 200.000 A *1
정확도 *2	±(0.2% of reading + 0.03% of rating)	±（0.2 % of reading + 0.1 % of rating）
분해능	0.1 mA	1 mA
측정값	평균 전류, 1초 업데이트 (측정은 연속)

전압 측정

		PFX2512
범위	60 V 범위	-6.0000 V ~ 60.0000 V *3
	6 V 범위	-1.0000 V ~ 6.0000 V *4
정확도 *2	60 V 범위	±(0.05% of reading + 0.02% of rating)
	6 V 범위	±(0.05% of reading + 0.04% of rating)
분해능 *5		0.1 mV

전력 측정

	PFX2512	PFX2532
범위	-3000.000 W ~ 3000.000 W	-12000.00 W ~ 12000.00 W
정확도 *2	소프트웨어 연산 (전압 측정 × 전류 측정)
분해능	1mW	10 mW

전류 용량 계산

		PFX2512	PFX2532
범위		-2000.000 Ah ~ 2000.000 Ah
정확도 *2		전류 측정 정확도 및 시간 정확도에 따라 다름
분해능		1mAh

전력 용량 계산

		PFX2512	PFX2532
범위		-120000.000 Wh ~ 120000.000 Wh
정확도 *2		전압, 전류 측정 정확도, 시간 정확도에 의존
분해능		1 mWh

시간
*6

		PFX2512	PFX2532
정확도 2 7		±10 ppm (TYP 값)

*1 측정 가능 범위: PFX2512: -52.500 A ~ 52.500 A (TYP 값), PFX2532: -210.000 A ~ 210.000 A (TYP 값). 단, 위 범위 밖에서는 보증되지 않습니다. 값은 방전 전류 값입니다. *2 주변 온도: 18 ℃ ~ 28 ℃에서. *3 측정 가능 범위: -6.500 V ~ 65.000 V (TYP 값). 단, 위 범위 밖에서는 정확도가 보증되지 않습니다. *4 측정 가능 범위: -6.500 V ~ 6.500 V (TYP 값). 단, 위 범위 밖에서는 정확도가 보증되지 않습니다. *5 6 V/60 V 범위 공통. *6 충방전 시, 휴지 시 경과 시간(종료 조건)의 정확도. *7 월차 30초 상당.

고속 샘플링

전류 측정

		PFX2512	PFX2532
범위 *1	-50.0000 A ~ 50.0000 A	-200.000 A ~ 200.000 A
정확도 1 2 *3	1 ms 샘플링	±(0.2% of reading + 0.5% of rating)	±(0.4% of reading + 0.5% of rating)
	10 ms 샘플링	±(0.15% of reading + 0.05% of rating)	±(0.3% of reading + 0.1% of rating)
	100 ms 샘플링	±(0.15% of reading + 0.02% of rating)	±（0.2 % of reading + 0.1 % of rating）
분해능	1 ms 샘플링	0.1 mA	1 mA
	10 ms 샘플링
	100 ms 샘플링

전압 측정

		PFX2512
범위 *1	60 V 범위	-6.0000 V ~ 60.0000 V *4
범위 *1	6 V 범위	-1.0000 V ~ 6.0000 V *5
정확도 1 2 *3	1 ms *6 샘플링	±(0.1% of reading + 0.1% of rating)
	10 ms *6 샘플링	±(0.1% of reading + 0.05% of rating)
	100 ms 샘플링	60 V 범위: ±(0.05% of reading + 0.02% of rating)
	100 ms 샘플링	6 V 범위: ±(0.05% of reading + 0.04% of rating)
분해능	1 ms 샘플링	0.1 mV (모든 샘플링 설정에서 공통)
	10 ms 샘플링
	100 ms 샘플링

*1 정격 출력 범위 밖에서는 정확도가 보증되지 않습니다. *2 주변 온도: 18 ℃ ~ 28 ℃에서. *3 결합되는 전원 장치의 리플 노이즈, AC 라인 노이즈(50 Hz/60 Hz)로 인한 흔들림은 포함되지 않습니다. *4 측정 가능 범위: -6.500 V ~ 65.000 V (TYP 값). 단, 위 범위 밖에서는 정확도가 보증되지 않습니다. *5 측정 가능 범위: -6.500 V ~ 6.500 V (TYP 값). 단, 위 범위 밖에서는 정확도가 보증되지 않습니다. *6 6 V/60 V 범위 공통.

온도 측정

Open in a new window

※측온체는 서미스터 103AT-2(SEMITEC 제조)를 사용합니다.

저항(온도) 측정부 *1

	PFX2512	PFX2532
측정 가능 범위	-40.0 ℃ ~ 100.0 ℃
측정 분해능	0.1 ℃
측정 정확도 2 3	±0.5 ℃ (측정 온도 0 ℃ ~ 40.0 ℃에서)
측정 정확도 2 3	±1 ℃(측정 온도 -20 ℃ ~ 80 ℃에서)

참고 (서미스터 103AT)

	PFX2512	PFX2532
형명	103AT-2, SEMITEC 제조
R25	10.0 kΩ, 25 ℃에서의 공칭 제로 부하 저항값
사용 온도 범위	-50.0 ℃ ~ 110.0 ℃
온도 정확도 *3	±0.5 ℃(측정 온도 0 ℃ ~ 40.0 ℃에서)
허용 오차	±1 %
B 정수	3435K±1 %(측정 온도 25 ℃에서)

*1 온도 측정에 대해서는 절대 온도를 트레이스하는 것이 아닙니다. 저항 → 온도 환산값. *2 측온체의 오차는 제외합니다. *3 주위 온도: 18 ℃~ 28 ℃에서.

보호 기능

Open in a new window

	PFX2512	PFX2532
과전압(과충전) 보호	소프트웨어 OVP, 하드웨어 OVP
저전압(과방전) 보호	소프트웨어 UVP, 하드웨어 UVP
과전류 보호	소프트웨어 OCP *1, 하드웨어 OCP, 부하 단락 보호
용량(과충방전) 보호	소프트웨어 OAH *2
과온도 보호(시료)	소프트웨어 OTP
기타	진동 감지 알람

*1 소프트웨어 OCP는 설정 전류에 대해 애플리케이션 소프트웨어가 자동으로 설정합니다. *2 공칭 용량에 대해 설정된 백분율을 곱한 값을 애플리케이션 소프트웨어가 계산하여 용량으로 설정합니다.

일반 사양

Open in a new window

		PFX2512	PFX2532
공칭 정격 입력		100 Vac ~ 240 Vac, 50 Hz / 60 Hz
입력 전압 범위		90 Vac ~ 250 Vac
소비 전력		60 VAmax OP02-PFX 3개 장착 시: 80 VAmax
동작 온도・습도 범위		0℃ ~ 40℃, 20%rh ~ 85%rh (결로 없음)
보존 온도・습도 범위		-10℃ ~ 60℃, 0%rh ~ 90%rh (결로 없음)
동작 환경		실내, 과전압 카테고리 II
고도		2000 m 까지
접지 전압	입출력 단자 ⇔ 케이스	±60 Vmax	±60 Vmax
절연 저항	1차 ⇔ 케이스	500 Vdc, 30 MΩ 이상, 70%rh 이하
	1차 ⇔ 입출력 단자	500 Vdc, 30 MΩ 이상, 70%rh 이하
내전압	1차 ⇔ 케이스	1500 Vac, 1분간 이상 없음
	1차 ⇔ 입출력 단자	1500 Vac, 1분간 이상 없음
안전성 *1		다음 지령 및 규격의 요구사항에 적합 저전압 지령 2014/35/EU 2EN 61010-1 (Class I 3, 오염도2 *4)
전자파 적합성 (EMC) 1 2		다음 지령 및 규격의 요구사항에 적합 EMC 지령2014/30/EU EN 61326-1 (Class A 5) EN 55011(Class A 5, Group 1 *6) EN 61000-3-2 EN 61000-3-3
전자파 적합성 (EMC) 1 2		【적용 조건】 본 제품에 연결하는 케이블 및 전선은 모두 5m 미만을 사용	【적용 조건】 본 제품에 연결하는 케이블 및 전선은 모두 3m 미만을 사용
외형 치수		외형 치수도 참조
질량		약 7 kg	약 17kg
부속품	전원 코드 *7	1개	1개
	압착 단자 부착 케이블	4개 (빨강: 2개, 흰색: 2개) 각 45cm	−
	입출력 단자용 커버 세트	−	단자 커버 3개, 잠금용 결속 밴드 6개
	입출력 단자용 나사 세트	−	6조
	부하 입력 단자용 커버 세트	−	커버, 보조 밴드 4조
	26심 플랫 케이블	1개	1개
	20심 플랫 케이블	1개	1개
	26심 케이블 (PAT-T용)	−	1개
	센싱 커넥터	1개	1개
	센싱 커넥터 커버 세트	−	커버 1조, 잠금용 결속 밴드 1개
	서미스터	1개	1개
	잠금 레버	2개	2개
	LAN 케이블 (2m)	1개 (스트레이트 타입)	1개 (스트레이트 타입)
	사용 설명서	1권	1권

*1 특주품, 개조품에는 적용되지 않습니다. *2 패널에 CE 마킹 표시가 있는 제품에 한합니다. 옵션의 전압계 유닛 OP03-PFX를 사용하는 경우에는 옵션의 센싱 케이블 TL12-PFX (선장: 약 3m, 커넥터부: 커버 부착)를 사용하면 적용됩니다. *3 본 제품은 Class A 기기입니다. 본 제품의 보호 도체 단자를 반드시 접지하십시오. 올바르게 접지되지 않은 경우 안전성은 보장되지 않습니다. *4 오염이란 절연 내력 또는 표면 저항률의 저하를 일으킬 수 있는 이물질 (고체, 액체 또는 기체)이 부착된 상태입니다. 오염도2는 비도전성 오염만이 존재하고 때때로 결로에 의해 일시적으로 도전성이 될 수 있는 상태를 가정하고 있습니다. *5 본 제품은 Class A 기기입니다. 공업 환경에서의 사용이 의도되어 있습니다. 본 제품을 주거 지역에서 사용하면 간섭의 원인이 될 수 있습니다. 그러한 경우에는 라디오나 텔레비전 방송의 수신 간섭을 방지하기 위해 사용자에 의한 전자기 방사를 감소시키는 특별한 조치가 필요할 수 있습니다. *6 패널에 CE 마킹 표시가 있는 제품에 한합니다. 옵션의 전압계 유닛 OP03-PFX를 사용하는 경우에는 옵션의 센싱 케이블 TL12-PFX (선장: 약 3m, 커넥터부: 커버 부착)를 사용하면 적용됩니다. *7 CE 비적합으로 인해 목적지에 따라 부속되지 않는 경우가 있습니다.
