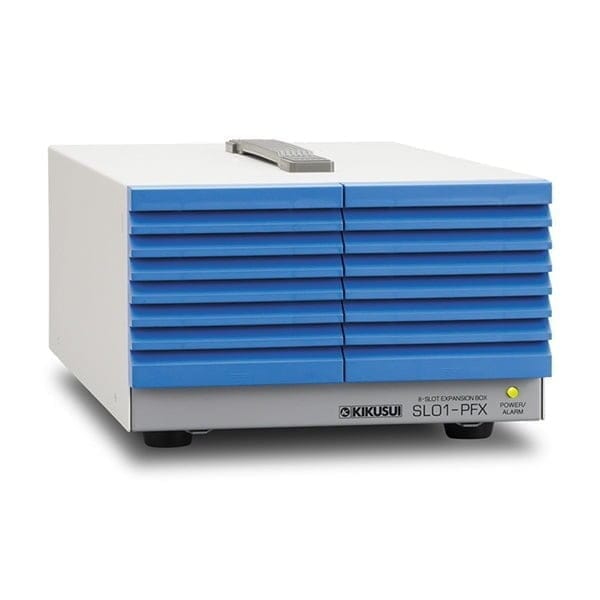

8슬롯 유닛
SL01-PFX
200,000円 （税込：220,000円）
- 8슬롯 유닛
- PFX2512/2532 대응
カート機能が動くまでの
[yith_wcwl_add_to_wishlist]
제품 개요
8슬롯 유닛 SL01-PFX는 충방전 시스템 컨트롤러 PFX2500 시리즈와 연결하여 전압 측정 지점을 확장하는 유닛입니다. PFX2500 시리즈에는 연결 보드 EX01-PFX를 장착합니다. 대용량 배터리 모듈 평가 시험에 필수적인 셀 전압 편차 측정의 고정밀 평가가 가능합니다. SL01-PFX의 모든 슬롯(최대 8개)에 전압계 유닛 OP03-PFX를 장착하면 전압 측정 포인트를 최대 64점까지 확장할 수 있습니다. 또한 PFX2500 시리즈에 전압/온도계 유닛 OP02-PFX를 장착하면 전압 측정 포인트를 최대 72점까지 확장할 수 있습니다.
사양
사양
Open in a new window
| 항목 | 내용 | 비고 |
|---|---|---|
| 슬롯 수 | 8 | |
| 지원 보드 *1 | OP03-PFX | 8채널 전압 측정 유닛 |
| 인터페이스 | LAN(이더넷) | PC 연결용 |
| Sync 커넥터 | EX01-PFX 연결용 | |
| 전원 | 입력 전압 범위 90Vac~250Vac | 50Hz/60Hz |
| 소비 전력 60 VAmax | OP03-PFX 8개 장착 시: 80 VAmax | |
| 환경 | 작동 온도 0℃~40℃ | |
| 작동 습도 20%rh~85%rh (결로 없을 것) | ||
| 기타 | 외형 치수 214.5W×155H×440D mm | |
| 질량 | 약 5 Kg | OP03-PFX 8개 장착 시 |
| 부속품 (수량) | 100V 계열 전원 코드 (1개) | |
| 200V 계열 전원 코드 (1개) | ||
| EX01-PFX (1개) *2 | PFX2532/2512 슬롯 장착용 | |
| 슬롯 커버 플레이트 (7개) | 빈 슬롯용 커버 | |
| LAN 케이블 (1개) | 2m 스트레이트 타입 | |
| 14심 플랫 케이블 (1개) | 50cm | |
| 플랫 케이블용 코어 (1개) | ||
| 잠금 레버 (2개) |
*1 OP02-PFX는 장착할 수 없습니다. *2 공장 출고 시, SL01-PFX에 장착되어 있습니다.
