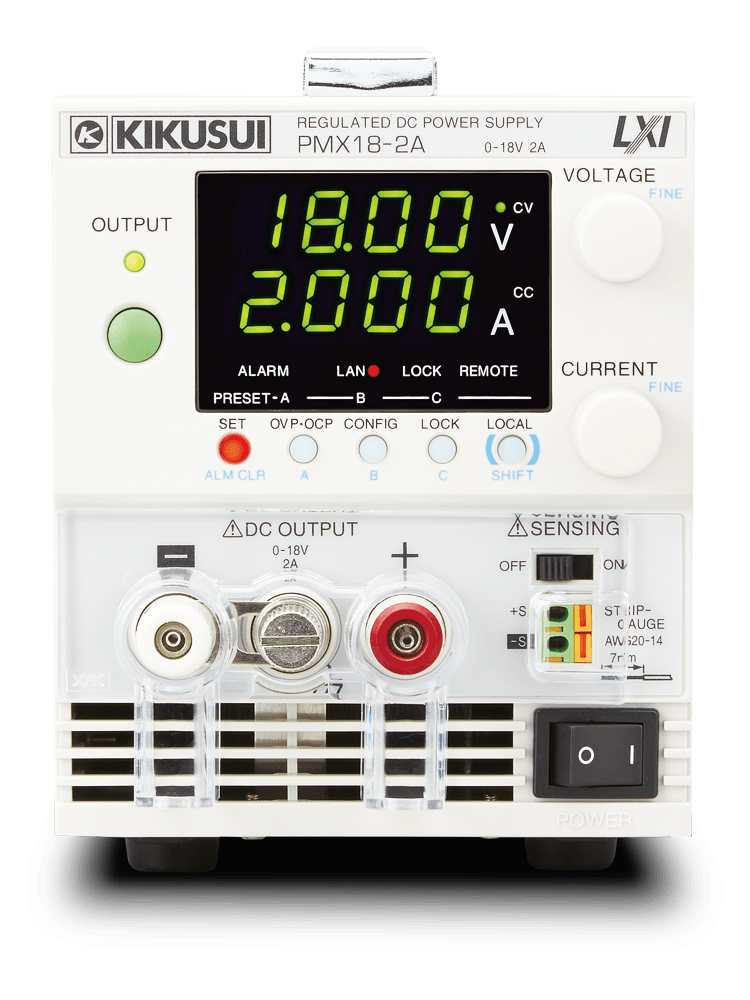

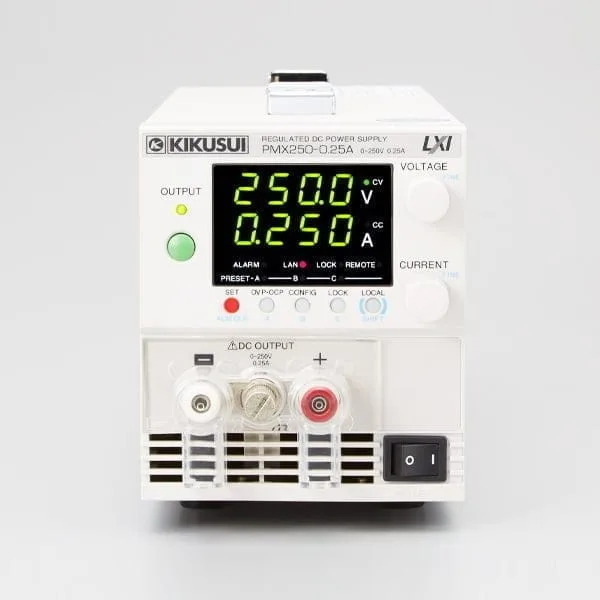

컴팩트 DC 안정화 전원 공급 장치PMX-A 시리즈

시리즈 레귤레이터 방식, 소형・고성능
LAN(LXI) / USB / RS232C 인터페이스 표준 장착
시퀀스 작성 소프트웨어: Wavy(웨이비) 무료 다운로드(기능 제한판)

기존의 실험・시험용 전원 공급 장치에 네트워크 기능을 표준 장착

성능 및 기능

기존의 실험・시험용 전원 공급 장치에 네트워크 기능을 표준 장착

PMX-A 시리즈는 소형, 고성능 정전압(CV)/정전류(CC) 직류 전원입니다. 디자인은 벤치탑 사용 시 작업 효율성을 높이기 위해 모든 모델을 전면 출력 단자로 구성하였으며, 손가락이 자연스러운 형태로 부하용 하네스를 연결할 수 있도록 인체공학적으로 설계되었습니다.

또한 강제 공랭으로 내부 냉각을 수행함으로써 랙 마운트에서는 상하를 밀착한 실장이 가능합니다. 또한 동 시리즈는 시스템 업에 불가결한 통신 인터페이스 군, LAN, USB, RS232C를 표준 장착. LAN 통신에서는 PC, 스마트폰, 태블릿 등의 WEB 브라우저에서 제어・감시가 가능합니다. 또한 LXI(LAN eXtensions for Instrumentation) 인증을 받았으므로 계측 시스템에 LAN을 사용하여 접속할 때의 설정이 용이하게 이루어집니다.

그 외에 원격 센싱(18V 계, 35V 계만 해당), 아날로그 외부 제어・모니터 출력, 각종 보호 기능, 메모리 기능 등을 장착하고 있습니다.

노이즈 특성이 우수한 시리즈 레귤레이터 방식

PMX-A 시리즈는 콘덴서 입력형 시리즈 레귤레이터 방식의 전원 공급 장치이므로 스위칭 방식의 전원 공급 장치와 비교하면 노이즈가 적은 저 리플 출력을 얻을 수 있습니다.

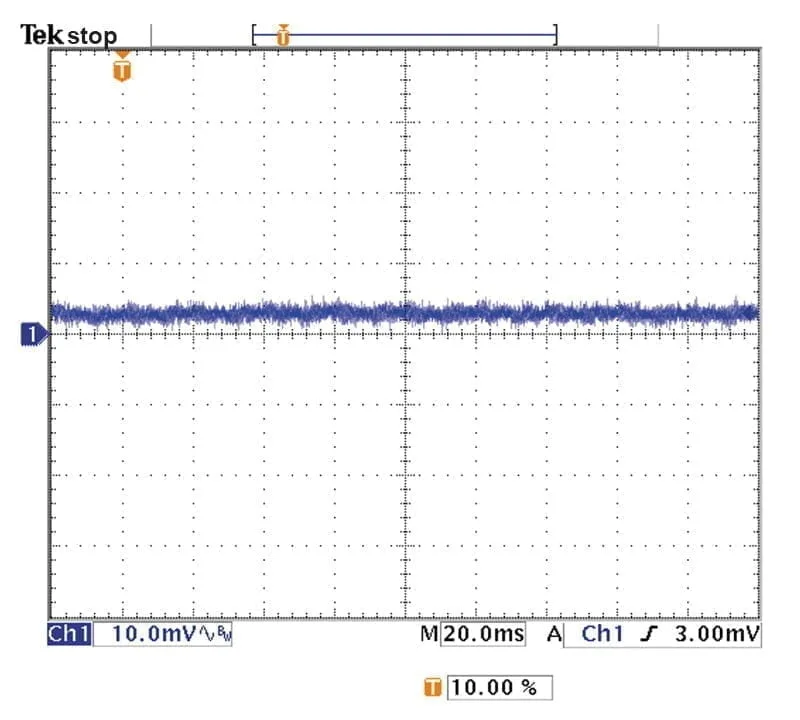

리플 파형(PMX18-5A)
측정 조건: 저항 부하, 오실로스코프 20MHz 대역 설정

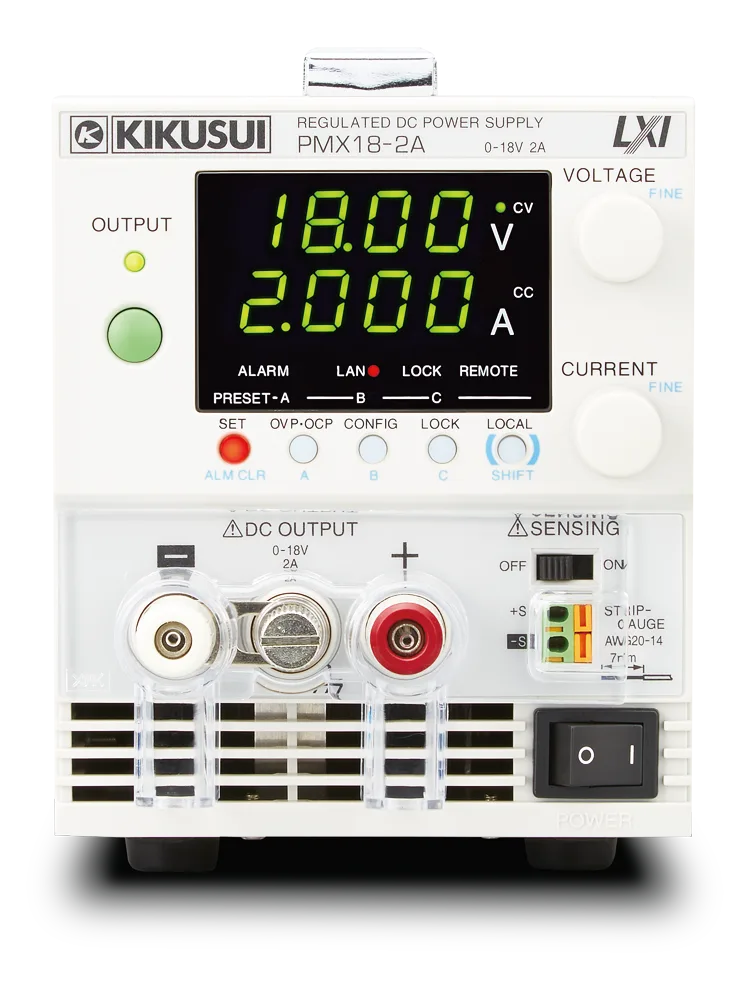

사용 편의성 향상

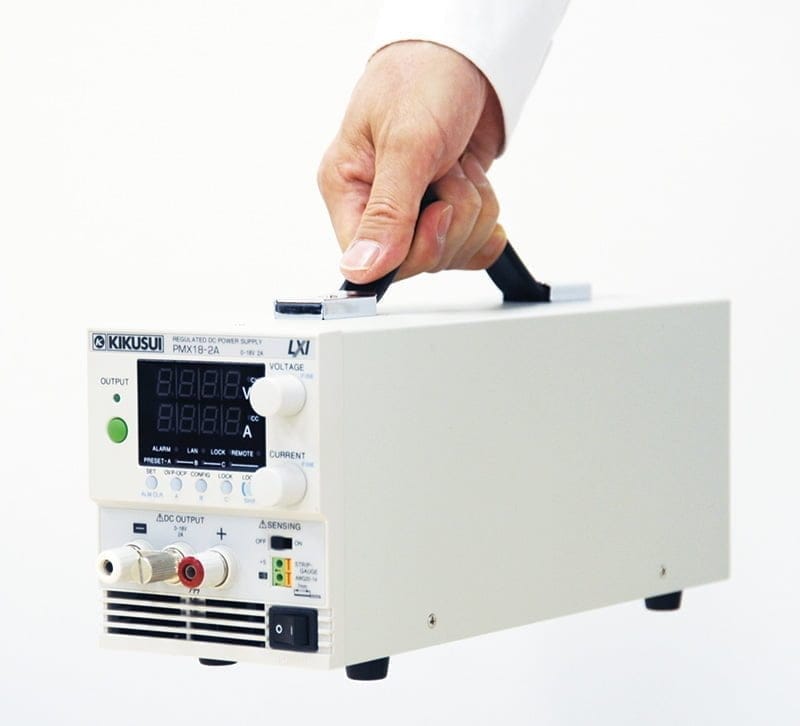

부하용 하네스를 연결하기 쉽도록 인체 공학적으로 설계. 휴대하기 편리한 캐링 핸들 표준 장착.

디지털, 아날로그, 다채로운 외부 컨트롤에 대응.
WEB 브라우저에서 원격 제어・감시도 실현!

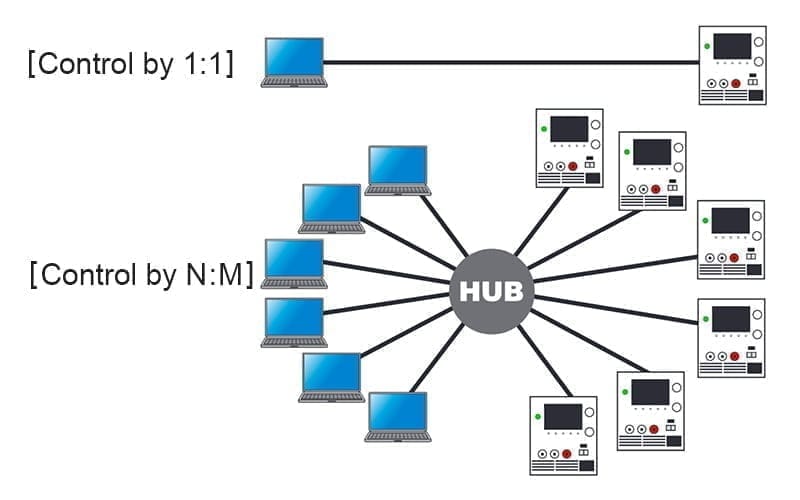

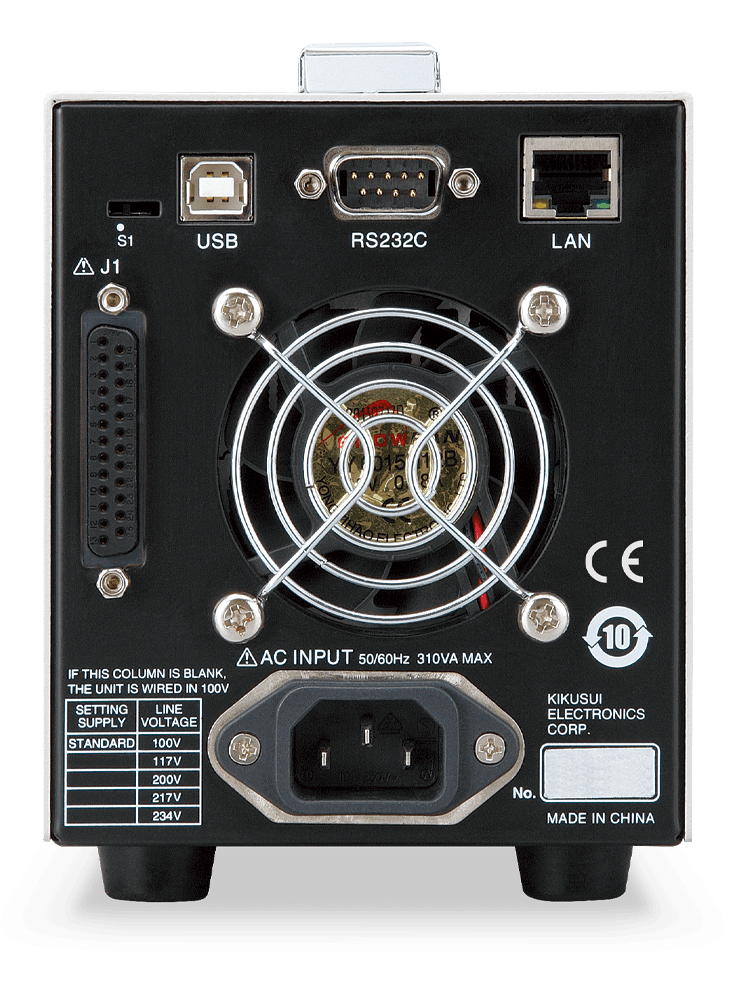

PMX-A 시리즈는 통신 인터페이스로서 LAN, USB, RS232C를 표준으로 장착하고 있습니다. 1 대 N은 물론 N 대 M이며 대규모 네트워크형 원격 제어・감시를 효율적으로 수행할 수 있습니다. LAN 통신에서는 PC, 스마트폰, 태블릿 등의 WEB 브라우저에서 PMX-A 시리즈에 내장된 WEB 서버에 접속하여 전원 공급 장치를 제어・감시할 수 있습니다.

LAN 인터페이스

고속이며 많은 기기를 제어할 수 있다는 것이 특징이며 이론상의 제어 가능 최대 수는 약 42억(최대 통신 속도는 접속 대수에 따라 변화합니다). 또한 그 규격에서 제어하는 측(컨트롤러)과 제어되는 측의 혼재도 가능하므로 다양한 용도에 대응할 수 있습니다. 또한 Apple Bonjour가 도입된 컴퓨터 시스템에서는 IP 주소 대신 호스트 이름으로 접속할 수도 있습니다.

AUTO MDIX 기능 탑재: PMX-A 시리즈는 접속되는 LAN 케이블이 스트레이트인지 크로스인지를 자동 판별하여 적절한 방법으로 접속할 수 있습니다.

USB 인터페이스

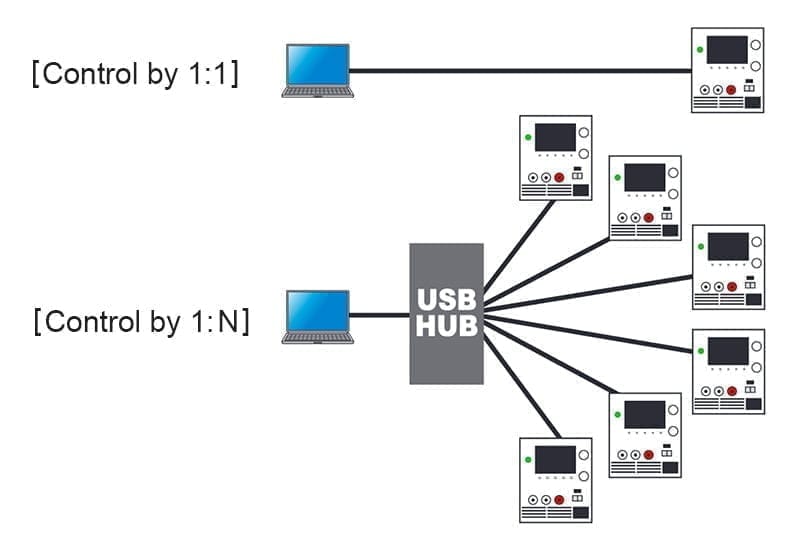

플러그 앤 플레이에 의한 자동 인식은 디지털 제어 시의 복잡한 설정 조작에서 사용자를 해방시켜 1:1에서의 제어에 적합합니다. 규격상의 최대 접속 기기 대수는 127대입니다. 또한 PMX-A 시리즈는 USB2.0에 준거하고 있으며 최대 12Mbps(Full Speed)의 통신 속도를 실현하고 있습니다.

RS232C 인터페이스

PC, PLC 등과의 통신에 이용할 수 있습니다.

내장 WEB 서버로 간편하게 접속

PC, 스마트폰, 태블릿의 WEB 브라우저에서 PMX-A 시리즈에 내장된 WEB 서버에 접속하여 제어・감시할 수 있습니다.

내장 WEB 서버로 간편하게 접속

아날로그 인터페이스

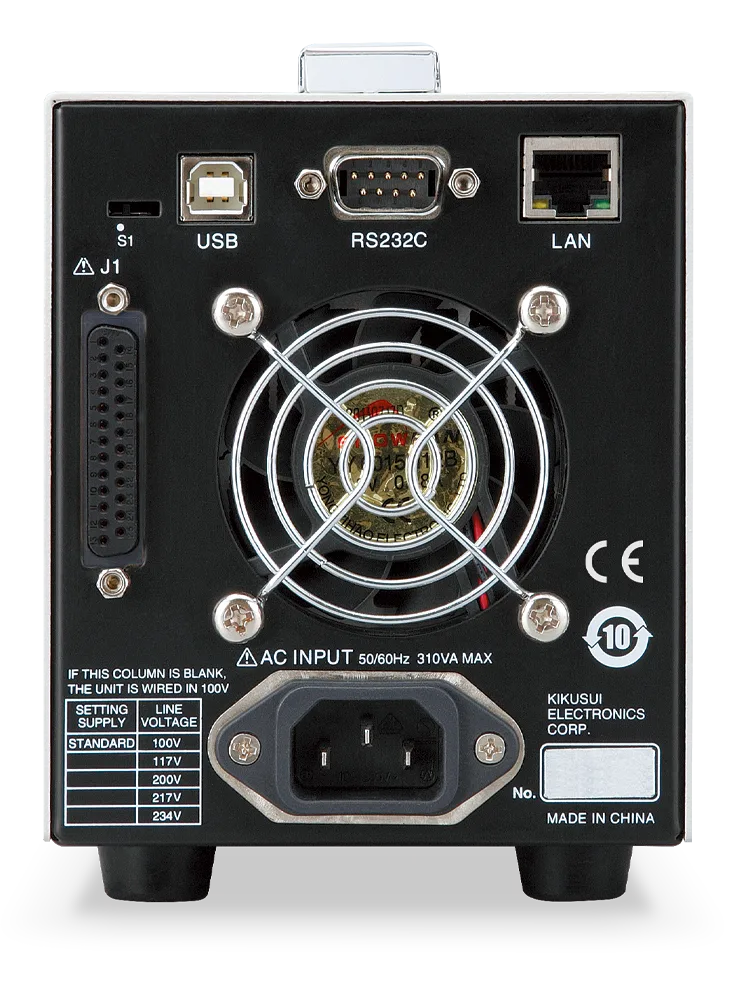

PMX-A 시리즈는 외부 전압・저항 제어와 같은 시험용 전원 장치의 아날로그 외부 제어・감시 용도에 필요로 하는 인터페이스를 장착하고 있습니다. 외부 신호 입력 및 상태 신호 출력은 후면 패널의 J1 커넥터를 사용하여 수행할 수 있습니다.

출력 전압, 출력 전류 제어

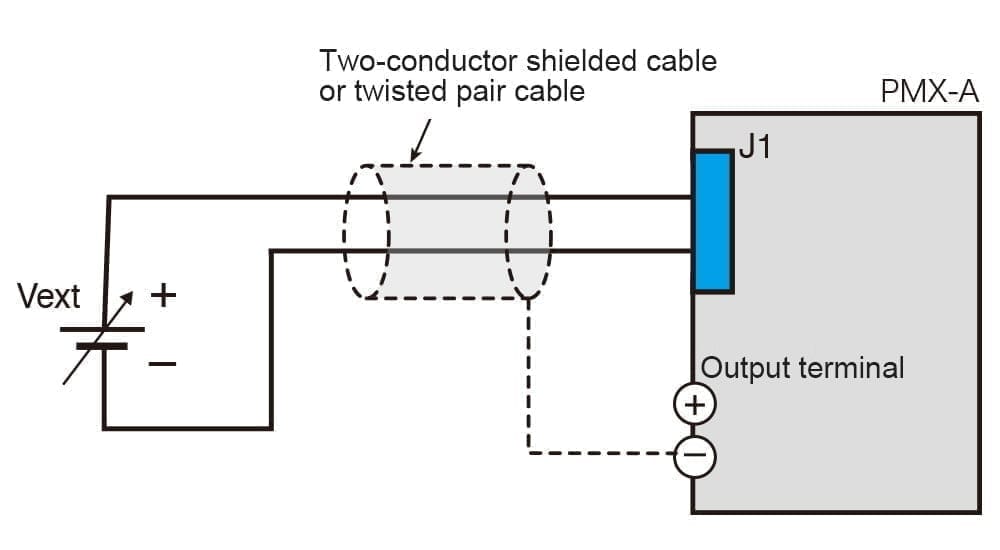

외부전압(Vext)에 의한 컨트롤

외부에서 전압을 인가함으로써 PMX-A 시리즈의 출력 전압・출력 전류를 컨트롤하는 것이 가능합니다.

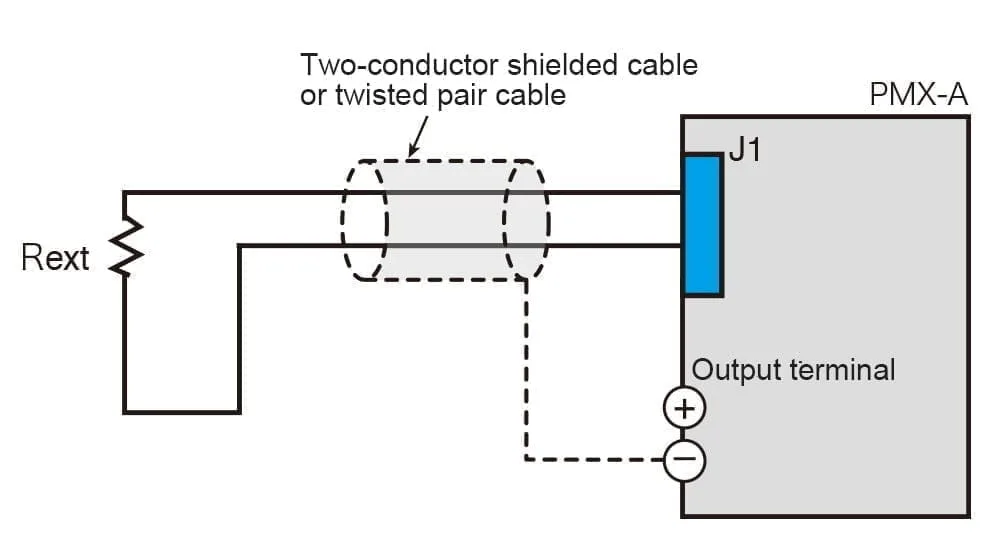

외부저항(Rext)에 의한 컨트롤

외부에 연결된 저항을 조절함으로써 PMX-A 시리즈의 출력 전압 및 출력 전류를 제어할 수 있습니다.

출력의 온/오프 컨트롤

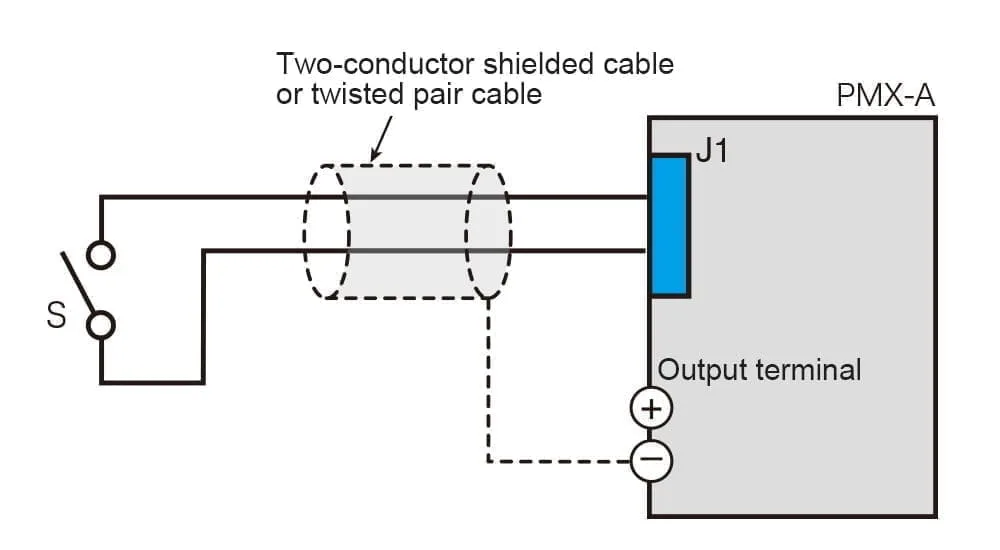

외부 접점(S)에 의한 컨트롤

외부 접점에 의해 PMX-A 시리즈의 출력을 ON/OFF하는 것이 가능합니다.

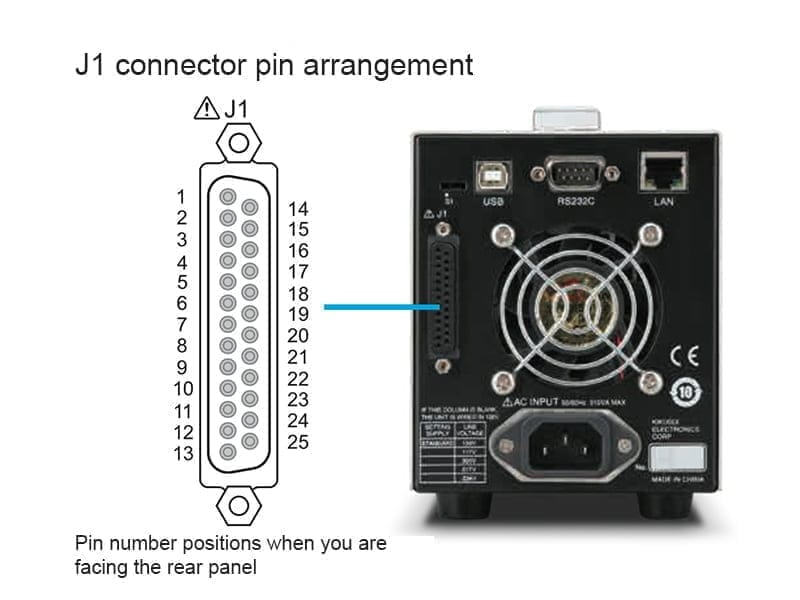

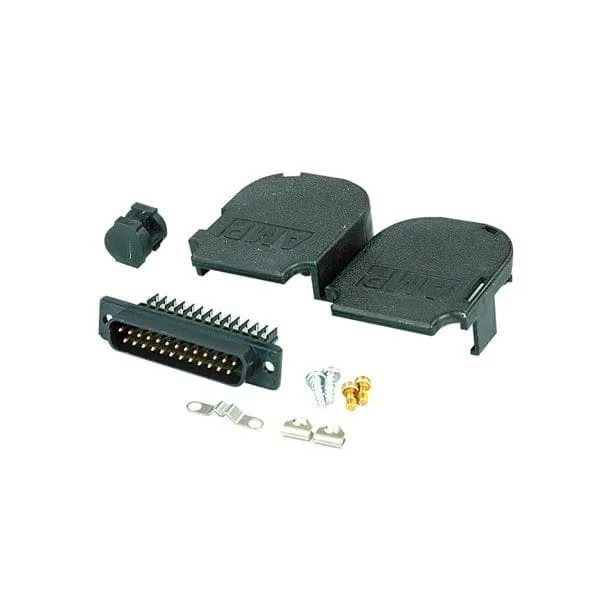

J1 커넥터의 단자 배열

핀 번호	신호명	설　명
1	VMON	출력전압 모니터, 정격출력전압의 0% ~ 100%를 0V ~ 10V로 출력
2	IMON	출력전류 모니터, 정격출력전류의 0% ~ 100%를 0V ~ 10V로 출력
3	ACOM	1번 핀, 2번 핀, 4번 핀, 14번 핀의 외부신호 공통*1
4	EXT-V CV CONT	외부전압에 의한 출력전압 제어, 0V ~ 10V로 정격전압의 0% ~ 100%
5	ACOM	1번 핀, 2번 핀, 4번 핀, 14번 핀의 외부신호 공통*1
6	EXT-R CV CONT	외부저항에 의한 출력전압 제어, 0Ω ~ 10kΩ로 정격출력전압의 0% ~ 100%
7	EXT-R CV CONT COM	외부 저항에 의한 출력 전압 제어 common
8	N.C.	미접속
9	N.C.	미접속
10	N.C.	미접속
11	CV STATUS	CV 동작시 온(포토커플러에 의한 오픈컬렉터 출력)*2
12	CC STATUS	CC 동작시 온(포토커플러에 의한 오픈컬렉터 출력)*2
13	ALM STATUS	보호기능(OVP, OCP, OHP) 작동시 온(포토커플러에 의한 오픈컬렉터 출력)*2
14	EXT-V CC CONT	외부전압에 의한 출력전류 제어, 0V ~ 10V로 정격전류의 0% ~ 100%
15	ACOM	1번 핀, 2번 핀, 4번 핀, 14번 핀의 외부신호 공통*1
16	EXT-R CC CONT	외부저항에 의한 출력전류 제어, 0Ω ~ 10kΩ로 정격출력전류의 0% ~ 100%
17	EXT-R CC CONT COM	외부 저항에 의한 출력 전류 제어 common
18	OUT ON/OFF CONT	출력 온/오프 제어, 외부접점 입력으로 온/오프 가능
19	DCOM	18번 핀의 외부신호 공통*1
20	N.C.	미접속
21	N.C.	미접속
22	N.C.	미접속
23	OUT ON STATUS	출력 온시 온(포토커플러에 의한 오픈컬렉터 출력)*2
24	PWR ON STATUS	전원 온시 온(포토커플러에 의한 오픈컬렉터 출력)*2
25	STATUS COM	11번 핀, 12번 핀, 13번 핀, 23번 핀, 24번 핀의 상태신호용 공통

사양

AC입력

Open in a new window

형명	PMX18-2A	PMX18-5A	PMX35-1A	PMX35-3A	PMX70-1A	PMX110-0.6A	PMX250-0.25A	PMX350-0.2A	PMX500-0.1A
공칭 정격 입력	100 Vac*1、50 Hz ／ 60 Hz、단상
입력 전압 범위	± 10 ％
입력 주파수 범위	47 Hz ～ 63 Hz
돌입전류（MAX）*2	50 Amax 이하	60 Amax 이하	45 Amax 이하	60 Amax 이하	65 Amax 이하	55 Amax 이하	40 Amax 이하	55 Amax 이하	40 Amax 이하
전력（MAX）*3	150 VA	310 VA	150 VA	310 VA	230 VA	210 VA	210 VA	230 VA	170 VA

출력

Open in a new window

형명			PMX18-2A	PMX18-5A	PMX35-1A	PMX35-3A	PMX70-1A	PMX110-0.6A	PMX250-0.25A	PMX350-0.2A	PMX500-0.1A
정격	출력 전압		18.00V	18.00V	35.00V	35.00V	70.00 V	110.0 V	250.0 V	350.0 V	500.0 V
	출력 전류		2.000A	5.000A	1.000A	3.000A	1.000 A	0.600 A	0.250 A	0.200 A	0.100 A
	출력전력		36 W	90 W	35 W	105 W	70 W	66 W	62.5 W	70 W	50 W
전압	설정 가능 범위		0 V 〜 18.90 V	0 V 〜 18.90 V	0 V 〜 36.75 V	0 V 〜 36.75 V	0 V 〜 73.5 V	0 V 〜 115.5 V	0 V 〜 262.5 V	0 V 〜 367.5 V	0 V 〜 525.0 V
	설정 분해능*4		1mV				2 mV	10 mV
	설정 정확도		±（0.2 % of setting +0.1 % of rating)
	전원 변동*5		±1 mV	±1 mV	±3 mV	±3 mV	±5 mV	±7 mV	±15 mV	±25 mV	±30 mV
	부하 변동*6		±2 mV	±5 mV	±3 mV	±4 mV	±5 mV	±7 mV	±15 mV	±25 mV	±30 mV
	과도 응답*7		50 μs				100 μs
	리플 노이즈（rms）*8		0.5 mV				1 mV	2 mV	3 mV	5 mV	10 mV
	기동 시간*9	정격 부하시	120 ms이내				150 ms이내	120 ms이내	120 ms이내	150 ms이내	120 ms이내
	기동 시간*9	무 부하시	120 ms이내				150 ms이내	120 ms이내	120 ms이내	150 ms이내	120 ms이내
	정지 시간*10	정격 부하시	50 ms이내				50 ms이내	50 ms이내	50 ms이내	80 ms이내	50 ms이내
	정지 시간*10	무 부하시	270 ms이내	320 ms이내	270 ms이내	270 ms이내	270 ms이내	120 ms이내	120 ms이내	220 ms이내	60 ms이내
	리모트 센싱 최대보상전압（편도）		0.6 V				ー
	온도 계수（TYP값）		100 ppm/℃
전류	설정 가능 범위		0 A 〜 2.1 A	0 A 〜 5.25 A	0 A 〜 1.05 A	0 A 〜 3.15 A	0 A 〜 1.050 A	0 A 〜 0.630 A	0 A 〜 0.262 A	0 A 〜 0.210 A	0 A 〜 0.105 A
	설정 분해능*4		0.1mA
	설정 정확도		±（0.3 % of setting +0.1 % of rating)
	전원변동		±5 mA				±2 mA	±2 mA	±1 mA	±1 mA	±1 mA
	부하변동		±5 mA				±5 mA	±5 mA	±5 mA	±5 mA	±3 mA
	리플 노이즈（rms）*8		1 mA	2 mA	1 mA	1 mA	1 mA
	온도 계수（TYP값）		200 ppm/℃

표시 기능

Open in a new window

형명			PMX18-2A	PMX110-0.6A
전압 표시	최대 표시		99.99(고정소수점)	999.9(고정소수점)
전압 표시	표시 정확도*11		±(0.5 % of reading +2 digits)
전류 표시	최대 표시		9.999(고정소수점)
전류 표시	표시 정확도*11		±(1 % of reading +5 digits)
동작 표시	OUTPUT ON/OFF		출력 온: OUTPUT LED 점등(녹색), 출력 오프: OUTPUT LED 소등
	CV 동작		CV LED 점등(녹색)
	CC 동작		CC LED 점등(적색)
	알람 동작		보호 기능 작동 시 ALM LED 점등(적색)
	리모트 동작		리모트 컨트롤 시 REMOTE LED 점등(녹색)
	리모트 동작	LAN 동작	LAN LED 점등/점멸(상태에 따라 변화) No Fault 상태(녹색), Fault 상태(적색), 스탠바이 상태(주황색), WEB Identify 상태(녹색: 점멸)
	잠금 동작		잠금 상태에서 LOCK LED 점등(녹색)
	프리셋 메모리		프리셋 메모리 사용 시 PRESET A/B/C LED 중 하나가 점등(녹색)

보호 기능

Open in a new window

형명		PMX18-2A	PMX18-5A	PMX35-1A	PMX35-3A	PMX70-1A	PMX110-0.6A	PMX250-0.25A	PMX350-0.2A	PMX500-0.1A
과전압 보호(OVP)	동작	출력 오프、OVP표시、ALARM 점등
	설정범위	1.8 V ～ 19.8 V	1.8 V ～ 19.8 V	3.5 V ～ 38.5 V	3.5 V ～ 38.5 V	7 V ～ 77.00 V	11 V ～ 121.0 V	25 V ～ 275.0 V	35 V ～ 385.0 V	50 V ～ 550.0 V
	설정범위	정격 출력 전압의10 % ～ 110 %
	설정 정확도	±（1 % of rating）
과전류 보호(OCP)	동작*12	출력 오프、OCP 표시、ALARM 점등
	설정범위	0.2 A ～ 2.2 A	0.5 A ～ 5.5 A	0.1 A ～ 1.1 A	0.3 A ～ 3.3 A	0.100 A ～1.100 A	0.060 A ～0.660 A	0.025 A ～0.275 A	0.020 A ～0.220 A	0.010 A ～0.110 A
	설정범위	정겨 출력 전류의10 % ～ 110 %
	설정 정확도	±（1 % of rating）
과열 보호(OHP)	동작	출력 오프、OHP 표시、ALARM 점등

외부 제어・신호 출력

Open in a new window

형명			PMX18-2A	PMX70-1A
모니터 신호 출력13 14	전압 모니터(VMON)	정격 전압 출력시	10.00 V ± 0.1 V
	전압 모니터(VMON)	0V 출력 시	0.00 V ± 0.1 V
	전류 모니터(IMON)	정격 전압 출력시	10.00 V ± 0.1 V
	전류 모니터(IMON)	0A 출력 시	0.00 V ± 0.1 V
상태 신호 출력14 15	OUTON STATUS		출력 켜짐 시 켜짐
	CV STATUS		CV 동작 시 켜짐
	CC STATUS		CC 동작 시 켜짐
	ALM STATUS		알람 작동 시 켜짐
	PWR ON STATUS		POWER 켜짐 시 켜짐
외부 컨트롤*16	EXT-V CV CONT (CV 외부 전압 제어)		0 V ~ 10 V에서 정격 출력 전압의 0 % ~ 100 %
	EXT-V CV CONT (CV 외부 전압 제어)	정확도	정격의 1 % +10 mV	1 % of rating
	EXT-R CV CONT (CV 외부 저항 제어)		0 Ω ~ 10 kΩ에서 정격 출력 전압의 0 % ~ 100 %
	EXT-R CV CONT (CV 외부 저항 제어)	정확도	정격의 1 % +10 mV	1 % of rating
	EXT-V CC CONT (CC 외부 전압 제어)		0 V ~ 10 V에서 정격 출력 전류의 0 % ~ 100 %
	EXT-V CC CONT (CC 외부 전압 제어)	정확도	정격의 1 % +5 mA	1 % of rating
	EXT-R CC CONT (CC 외부 저항 제어)		0 Ω ~ 10 kΩ에서 정격 출력 전류의 0 % ~ 100 %
	EXT-R CC CONT (CC 외부 저항 제어)	정확도	정격의 1 % +5 mA	1 % of rating
	OUTPUT ON/OFF CONT (출력 켜짐/꺼짐 제어)		논리 선택 가능: LOW(0 V ~ 0.5 V) 또는 단락 시 출력 켜짐, HIGH(4.5 V ~ 5 V) 또는 개방 시 출력 꺼짐(4.5 V ~ 5 V) 또는 개방 시 출력 켜짐, LOW(0 V ~ 0.5 V) 또는 단락 시 출력 꺼짐

기타 기능

Open in a new window

형명	PMX18-2A	PMX18-5A	PMX35-1A	PMX35-3A	PMX70-1A	PMX110-0.6A	PMX250-0.25A	PMX350-0.2A	PMX500-0.1A
프리셋 메모리	전압 설정값, 전류 설정값의 조합을 3개까지 저장
키 잠금	3가지 중에서 선택 Loc1: OUTPUT 키와 메모리 키 A/B/C 이외의 조작을 무효화, Loc2: OUTPUT 키 이외의 조작을 무효화, Loc3: 모든 키와 로터리 노브의 조작을 무효화

통신 인터페이스

Open in a new window

공통 사양	소프트웨어 프로토콜	IEEE Std 488.2-1992
공통 사양	명령어 언어	SCPI Specification 1999.0 준수
RS232C	하드웨어	EIA232D 사양 준수 D-SUB9 핀 커넥터 (수) *17 보레이트: 19200 bps 고정, 데이터 길이 8 Bit, 정지 비트 1 Bit, 패리티 비트 없음, 흐름 제어 없음
RS232C	프로그램 메시지 종단자	수신 시 LF, 송신 시 LF
USB	하드웨어	USB2.0 사양 준수, 통신 속도 12 Mbps (FullSpeed) 표준 B 타입 소켓
	프로그램 메시지 종단자	수신 시 LF 또는 EOM, 송신 시 LF+EOM
	디바이스 클래스	USBTMC-USB488 디바이스 클래스 사양 준수
LAN	하드웨어	IEEE 802.3 100Base-TX/10Base-T Ethernet LXI Device Core Specification 2011 Rev 1.4 준수
	하드웨어	IPv4, RJ-45 커넥터*18
	통신 프로토콜	VXI-11, HiSLIP, SCPI-RAW
	프로그램 메시지 종단자	VXI-11, HiSLIP: 수신 시 LF 또는 END, 송신 시 LF + END SCPI-RAW: 수신 시 LF, 송신 시 LF

일반 사양

Open in a new window

형명		PMX18-2A	PMX18-5A	PMX35-1A	PMX35-3A	PMX70-1A
질량(본체만)		약 5 kg	약 6 kg	약 5 kg	약 6 kg
외형 치수(최대 치수)		107W×124（150）H×315（355）Dmm
환경 조건	동작 환경	실내 사용, 과전압 카테고리 II
	동작 온도/동작 습도	0 ℃～ +40 ℃／20 %rh ～ 85 %rh（결로 없을 시）
	보존 온도/보존 습도	-25 ℃～ +70 ℃／90 %rh 이하（결로 없을 시）
	고도	2000 m 까지
냉각 방식		팬에 의한 강제 공랭
접지 극성		부정접지 또는 정접지 가능
대지 전압		±70 Vdc				±550 Vdc
내전압	입력-FG 간	1500 Vac, 1분간 인가 시 이상 없음
	입력- 출력 간	2100 Vac, 1분간 인가 시 이상 없음
	출력-FG 간	1600 Vdc, 1분간 인가 시 이상 없음				2000 Vdc, 1분간 인가 시 이상 없음
절연 저항	입력-FG 간	500 Vdc, 30 MΩ 이상				1000 Vdc, 30 MΩ 이상
	입력- 출력 간
	출력-FG 간
안전성*19		다음 지침 및 규격의 요구 사항에 적합 저전압 지침 2014/35/EC EN 61010-1 (Class I*20、Pollution degree 2)
전자기 적합성(EMC)*19		다음 지침 및 규격의 요구 사항에 적합 EMC 지침 2014/30/EC EN 61326-1 (Class A21 ), EN 55011 (Class A21、Group 1*22 ), EN 61000-3-2, EN 61000-3-3 적용 조건: 본 제품에 연결하는 케이블 및 전선은 모두 3 m 미만 사용
부속품		전원 코드(약 2.5m) 1개, 포장 목록 1장, 퀵 레퍼런스 일본어: 1장, 영어: 1장, 중국어: 1장, 안전을 위해 1권, CD-ROM 1장
