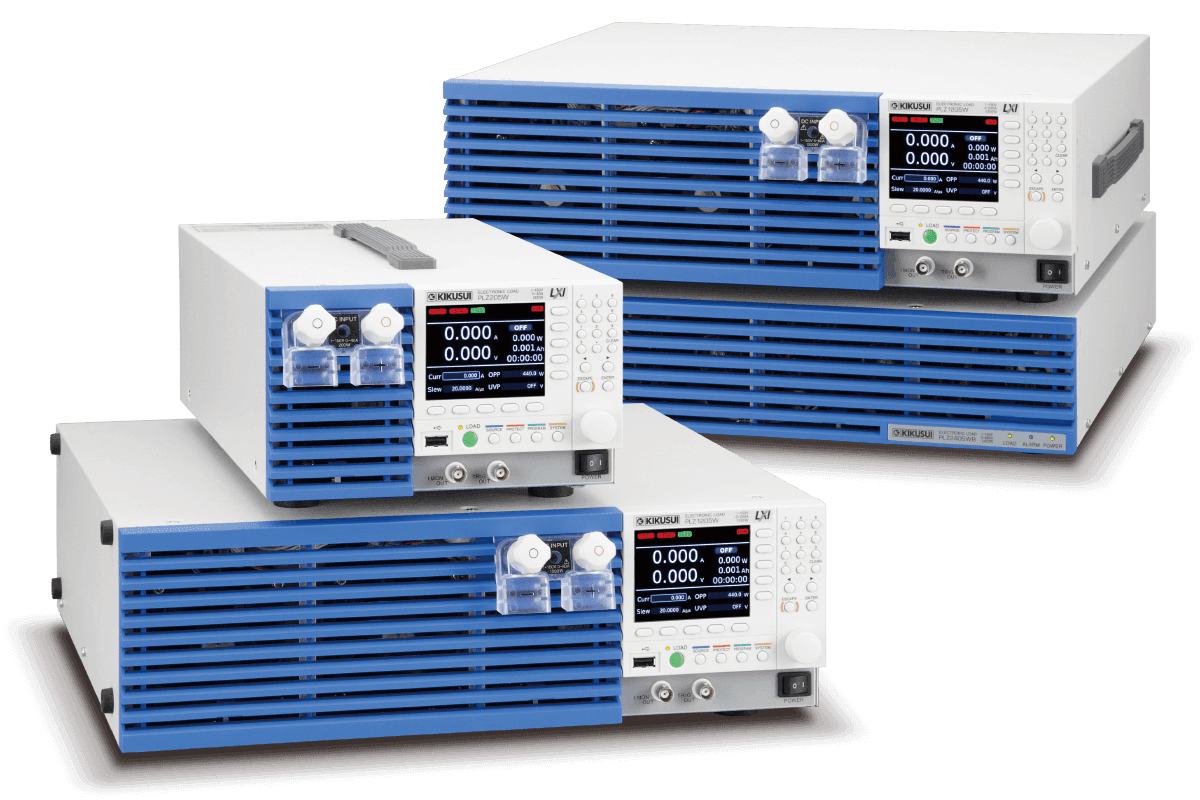

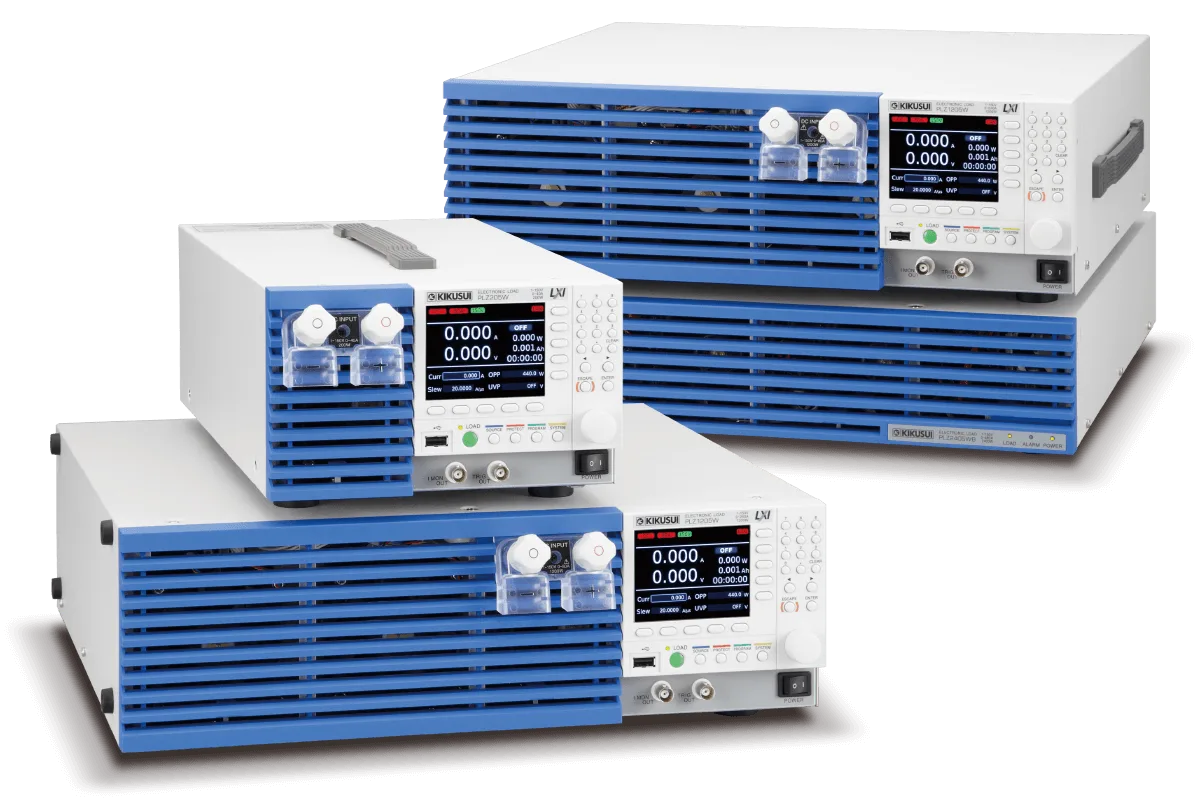

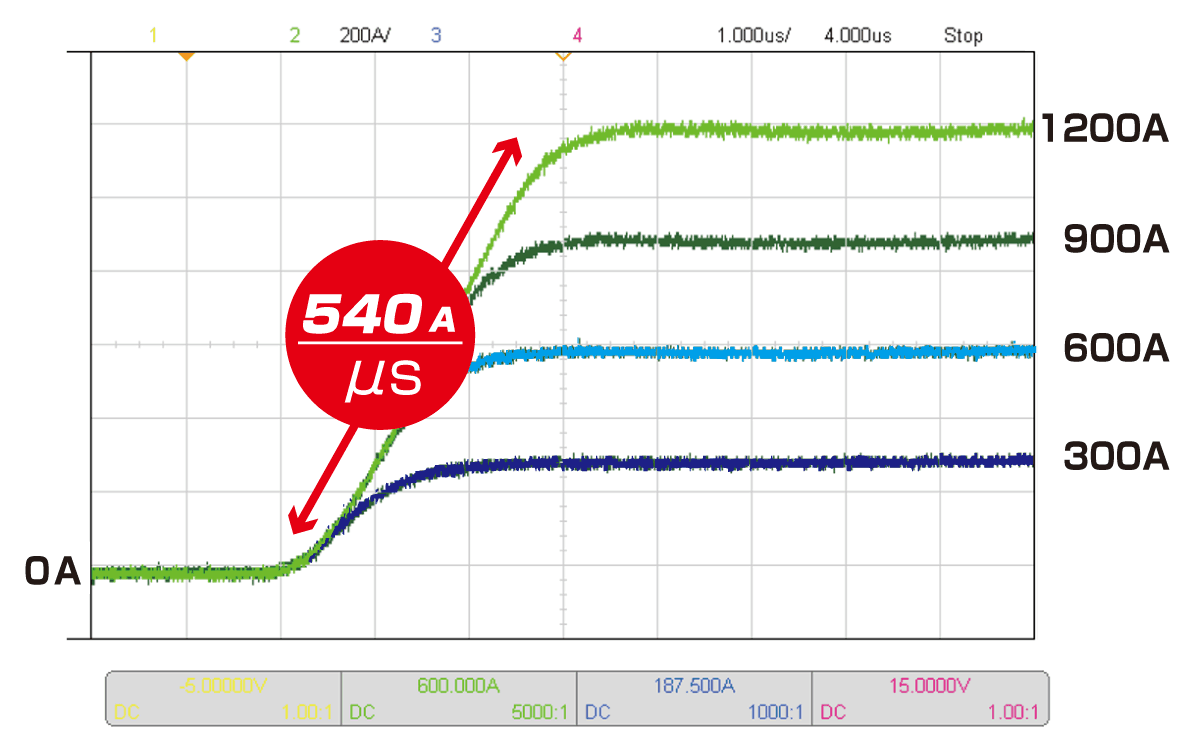

업계 최고 수준의 슬루율 540A/μs

정격 전류(*2160A)까지의 상승 시간 4us를 실현. 전원 평가에 대해 중요도가 높아지는 고속 과도 응답 시험에 대응.
*PLZ1205W + PLZ2405WB x 4대인 경우

※슬루율은 병렬 운전 대수에 비례하여 증가합니다. PLZ1205W 단체(정격 전류 240A)에서는 최고 슬루율 60A/μs의 설정이 가능합니다.

[측정 조건] 사용 기기 PLZ1205W + PLZ2405WB x 4대, 콘덴서 부하, 부하 단자 전압: 50V, 부하 전류 설정: 300A/600A/900A/1200A

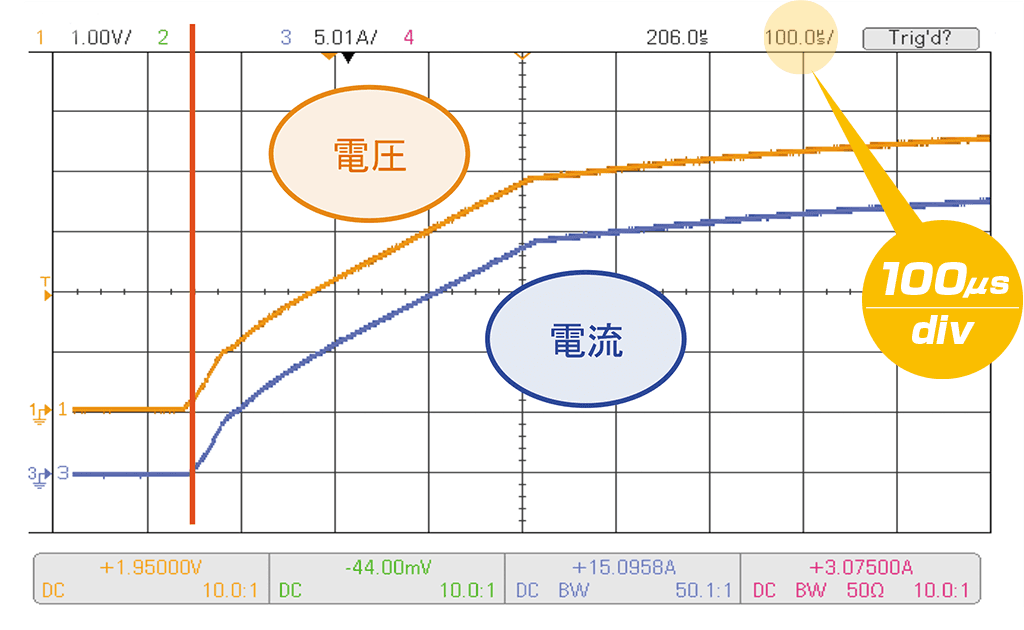

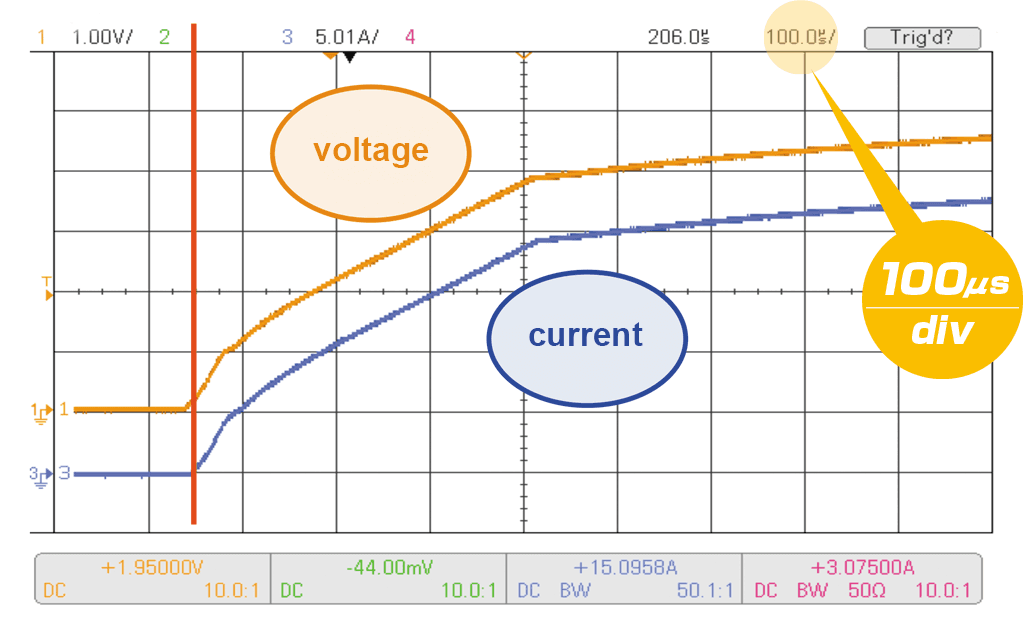

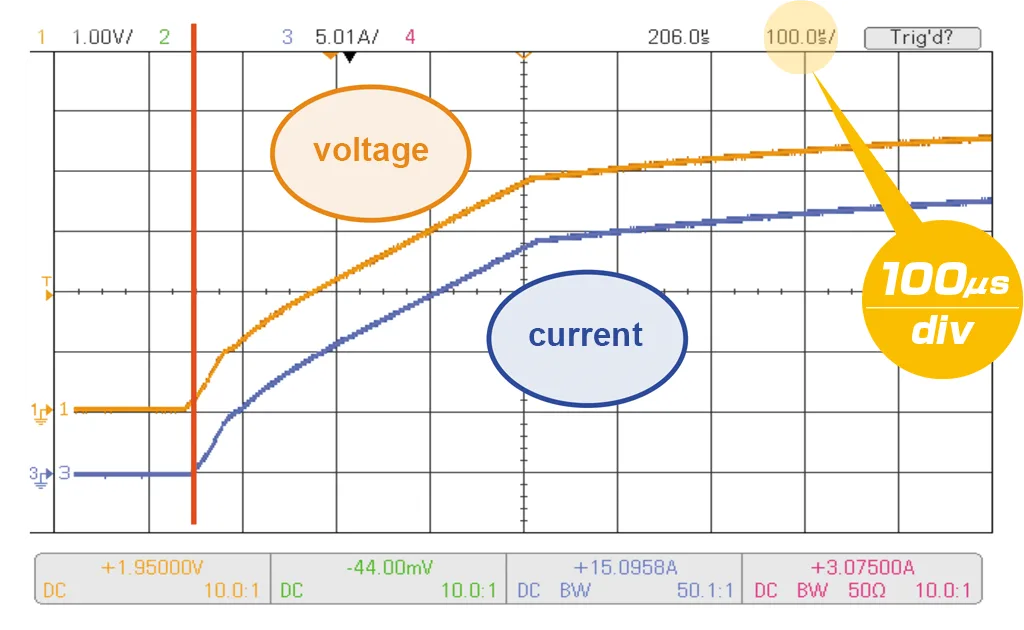

전압 추종 특성의 고속화

CR 모드의 전압 추종 특성을 고속화하고 있으므로 전원 기동 시험 등에 최적입니다.

동작 모드의 설정

PLZ-5W는 아래의 동작 모드를 갖추고 있습니다. 정전류 모드 및 정저항 모드에서는 정전압 모드(+CV)의 동작을 추가할 수 있습니다.

로드 온·오프 동작

시스템에 따라 유연하게 대응합니다. 로드 온/오프 동작은 일반 조작 외에 아래를 선택할 수 있습니다.

• 전원 투입 시에 로드 온 상태로 기동
• 로드 온의 경과 시간을 표시
• 일정 시간 경과 시간 후에 로드 오프
• 릴레이 등의 외부 신호에 의해 로드 온/오프

슬루율 설정

전류를 변화시킬 때의 변화 속도를 설정할 수 있습니다. 슬루율을 설정하면 아래의 경우에 슬루율이 기능합니다.

• 설정값을 변경하여 전류값을 변화시켰을 때(스위칭 기능 포함).
• 정전류(CC) 모드의 외부 컨트롤로 전류값을 변화시켰을 때.
• 로드 온으로 전류값이 변화했을 때.

슬루율 가변에 의한 전류 파형의 추이

슬루율은 단위 시간당 전류 변화량을 전류 레인지에 따라 설정합니다. 또한 상승과 하강으로 공통 값을 설정합니다. CC 모드 또는 ARB 모드일 때 로드 온/오프에 관계없이 설정할 수 있습니다.

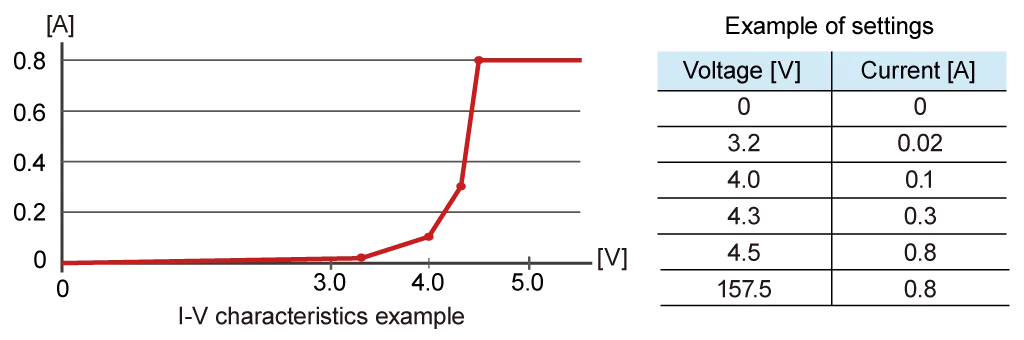

임의 IV 특성(ARB) 모드

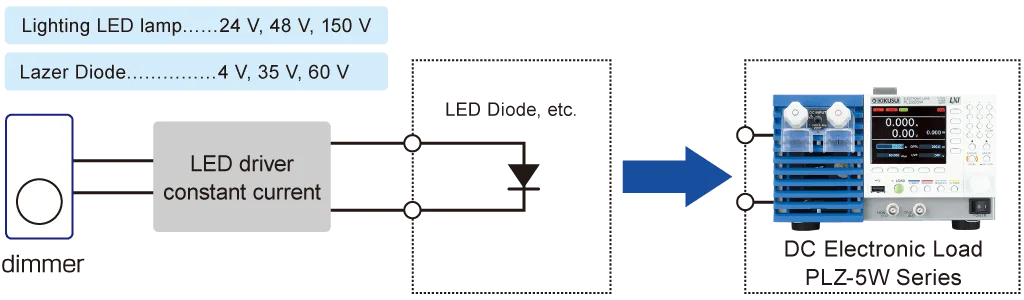

임의 IV 특성(ARB) 모드에서는 IV 특성상의 임의의 점(전압값, 전류값 세트)을 복수 등록함으로써 임의의 IV 특성을 설정할 수 있습니다. 임의의 점은 3점~100점까지 등록할 수 있습니다. LED 부하 시뮬레이션 등에 이용할 수 있습니다.

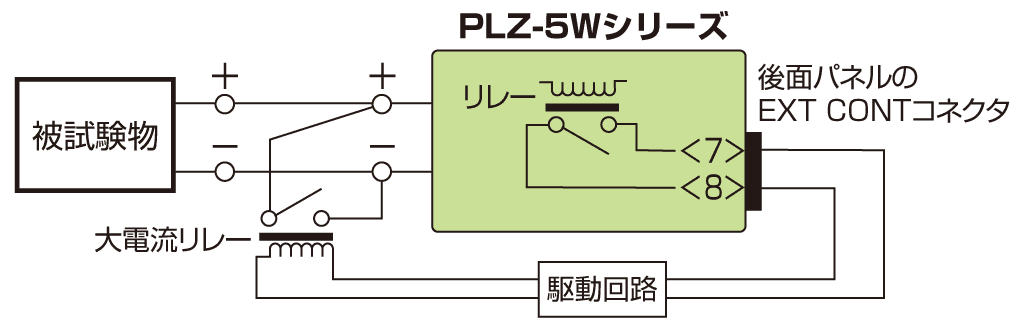

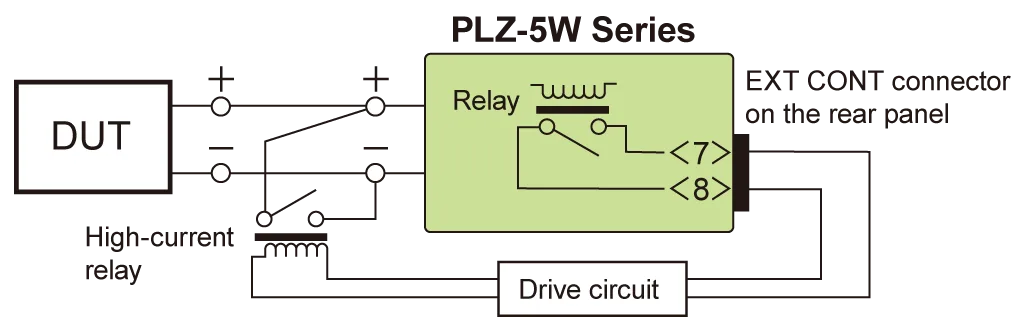

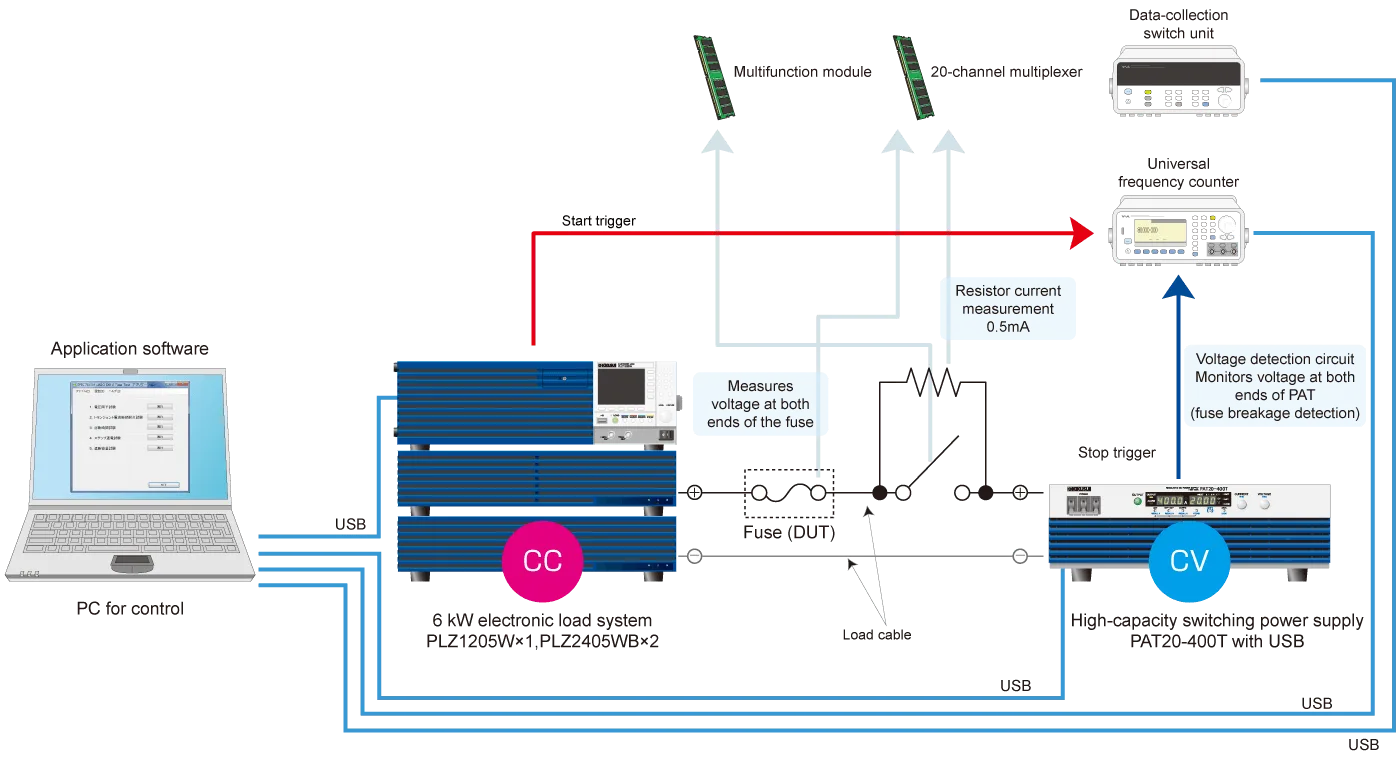

쇼트 기능

쇼트 기능을 작동시키면 정전류(CC) 모드에서는 최대 전류값, 정저항(CR) 모드에서는 최소 저항값으로 설정되어 EXT CONT 커넥터의 릴레이(DC30 V/1 A) 접점이 닫힙니다. 외부의 대전류용 릴레이 등을 구동하여 부하 입력 단자를 쇼트시킬 수 있습니다.

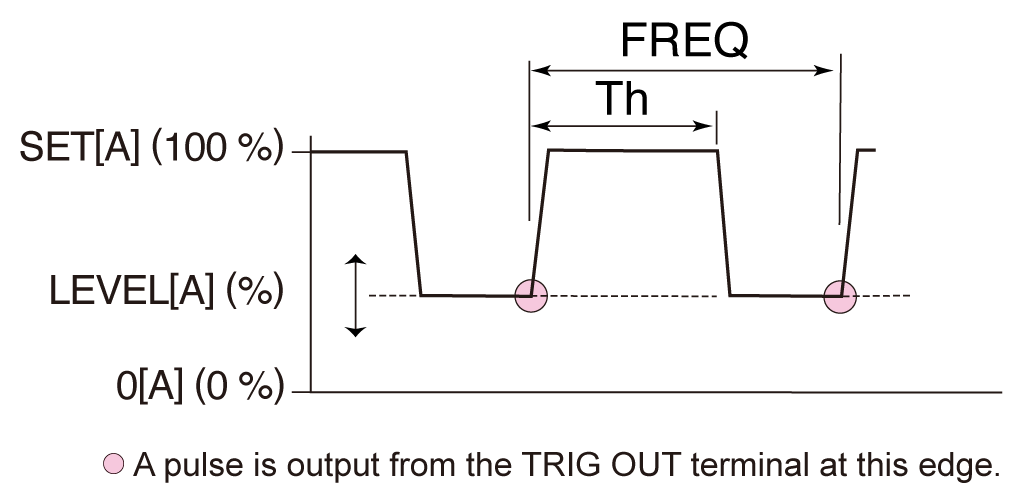

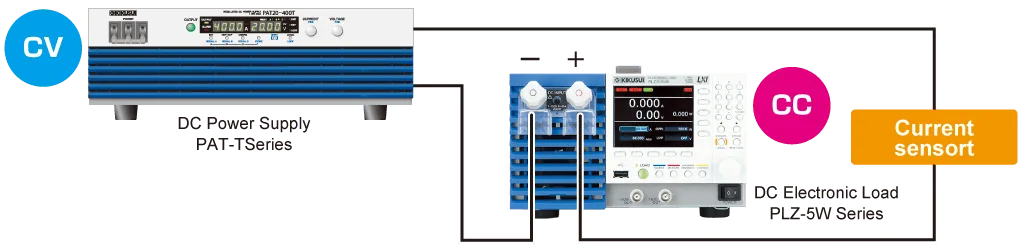

설정 파라미터

• 동작 모드: CC 및 CR
• 주파수 설정 범위: 1Hz~100kHz
• 주파수 설정 분해능
  Open in a new window

  1Hz〜10Hz	0.1Hz
  11Hz〜100Hz	1Hz
  110Hz〜1kHz	10Hz
  1.1kHz〜10kHz	0.1kHz
  10kHz〜100kHz	20kHz,50kHz,100kHz

• 주파수 설정 정확도: ±(0.5 % of set)
• 듀티비 설정 범위, 스텝
  Open in a new window

  1 Hz ~ 10 Hz	5.0 % ~ 95.0 %, 0.1 % 스텝
  11 Hz ~ 100 Hz
  110 Hz ~ 1000 Hz
  1.1 kHz ~ 10.0 kHz	5 % ~ 95 %, 1 % 스텝
  10 kHz ~ 100 kHz	10 % ~ 90 %, 10 % 스텝

  *듀티 사이클 설정의 최소 시간 폭은 5μs입니다.

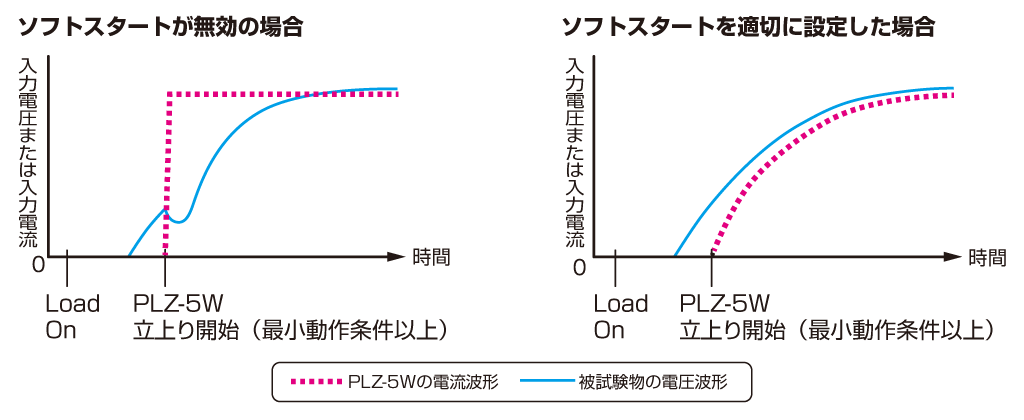

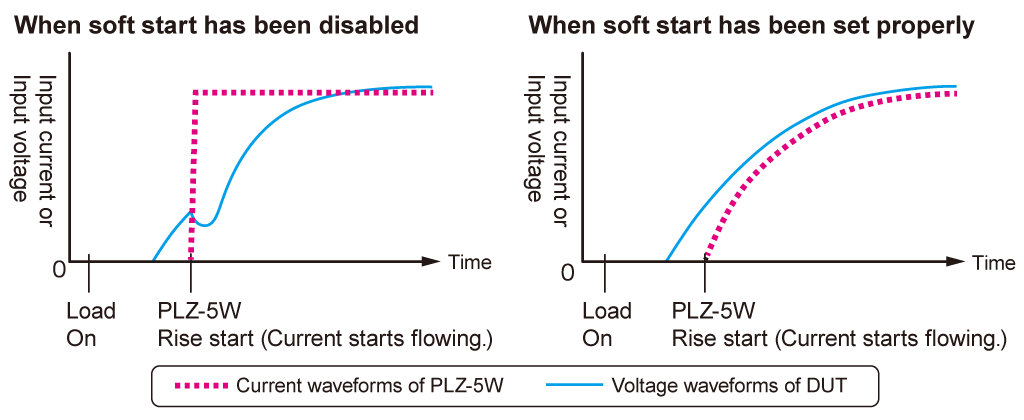

소프트 스타트 기능

소프트 스타트는 부하 전류의 상승 시간을 제한하는 기능입니다. 아래의 조건을 모두 충족했을 때만 소프트 스타트가 기능합니다.

• 소프트 스타트의 상승 시간이 설정되어 있습니다.
• 정전류(CC) 모드에서 로드 온 상태.
• 부하 입력 단자에 입력이 없는 상태에서 최소 동작 조건 이상의 입력이 있었을 경우.

부하 전류가 급격히 상승하면 피시험물의 출력이 불안정해지는 경우나 전원의 과전류 보호 회로가 작동해 버리므로 기동 시의 전류 변화만 늦추고 싶은 경우 등에 사용합니다. 상승 시간은 OFF/100μs / 200μs / 500μs/ 1ms/ 2ms /5ms/10ms/20ms로 설정할 수 있습니다.

고정밀·고분해능

3레인지를 내장하여 넓은 다이내믹 레인지와 고정밀도를 양립.

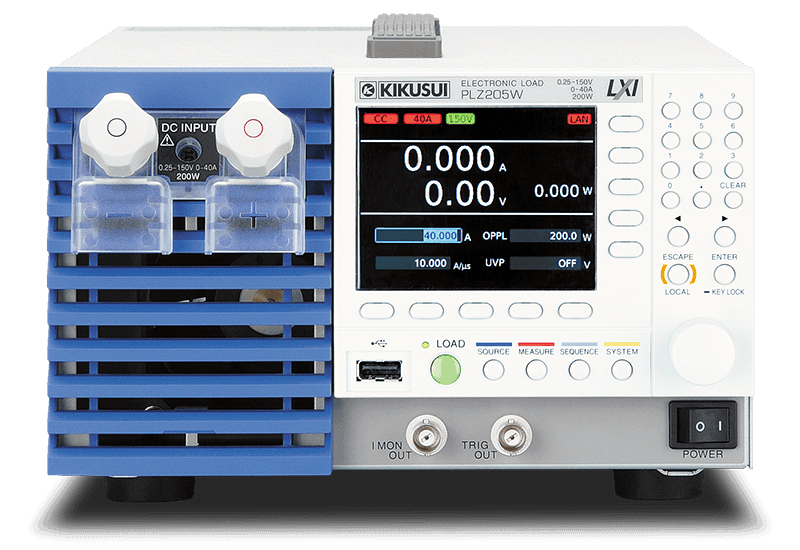

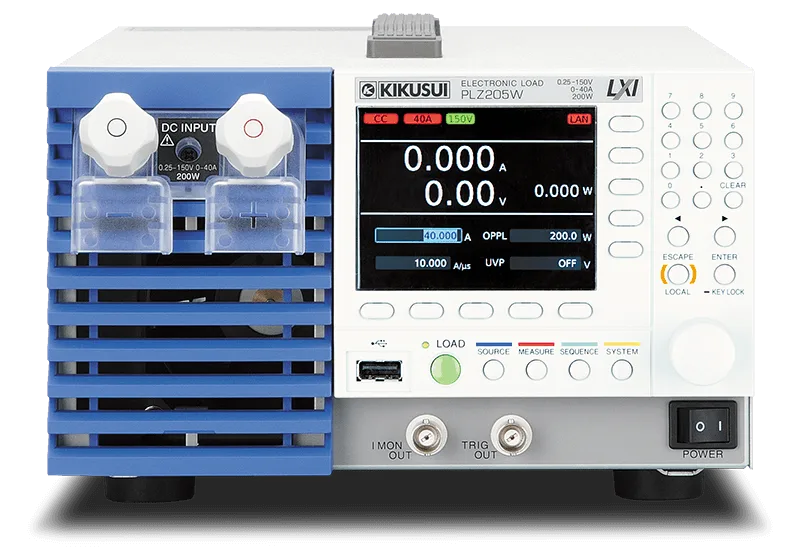

PLZ205W의 동작 범위・설정 분해능

원격 감지 기능

원격 감지를 하면 전압의 계측점을 부하 입력 단자에서 임의의 감지점으로 변경할 수 있습니다. 감지점을 피시험물 단에 설정함으로써 부하용 전선의 저항에 의한 전압 강하 등의 영향을 저감하고 CR/CV/CP 모드의 동작을 안정시킬 수 있습니다. 원격 감지를 사용하는 경우에는 감지선을 PLZ-5W의 감지 단자와 피시험물 단에 접속하고 원격 감지 기능을 유효하게 합니다.

• 원격 감지 보상 가능 전압: 왕복 7V

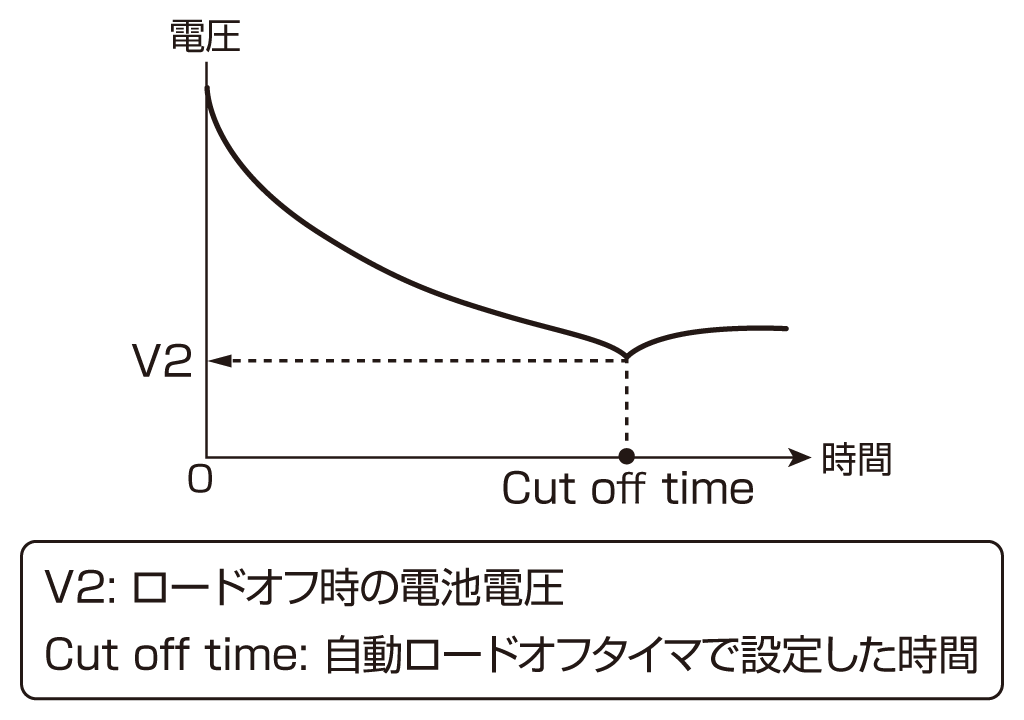

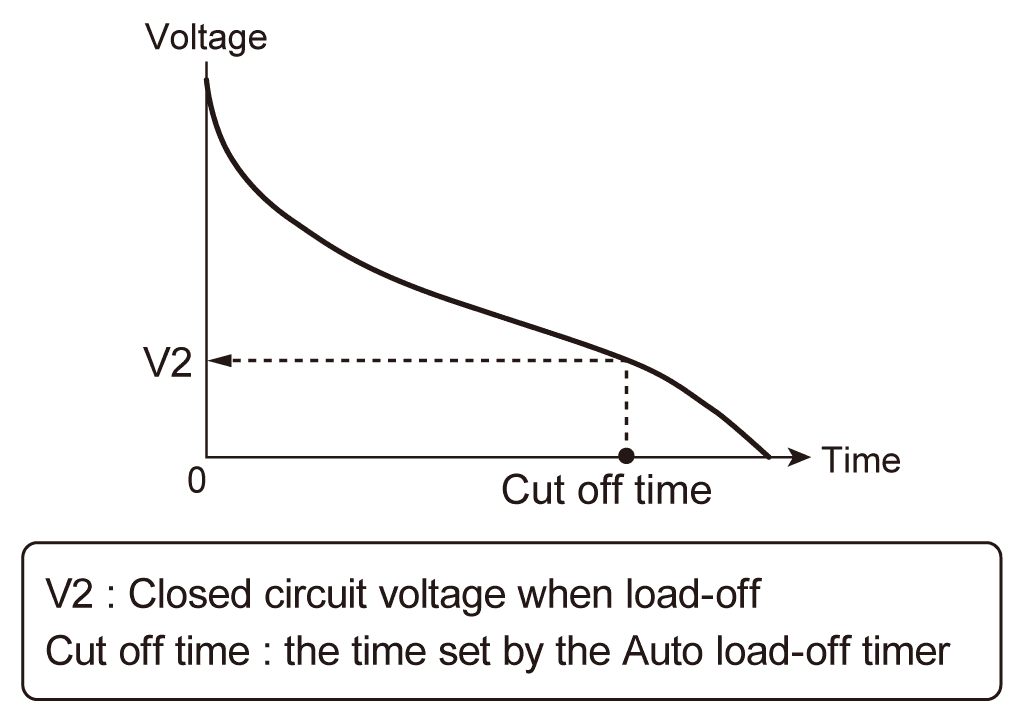

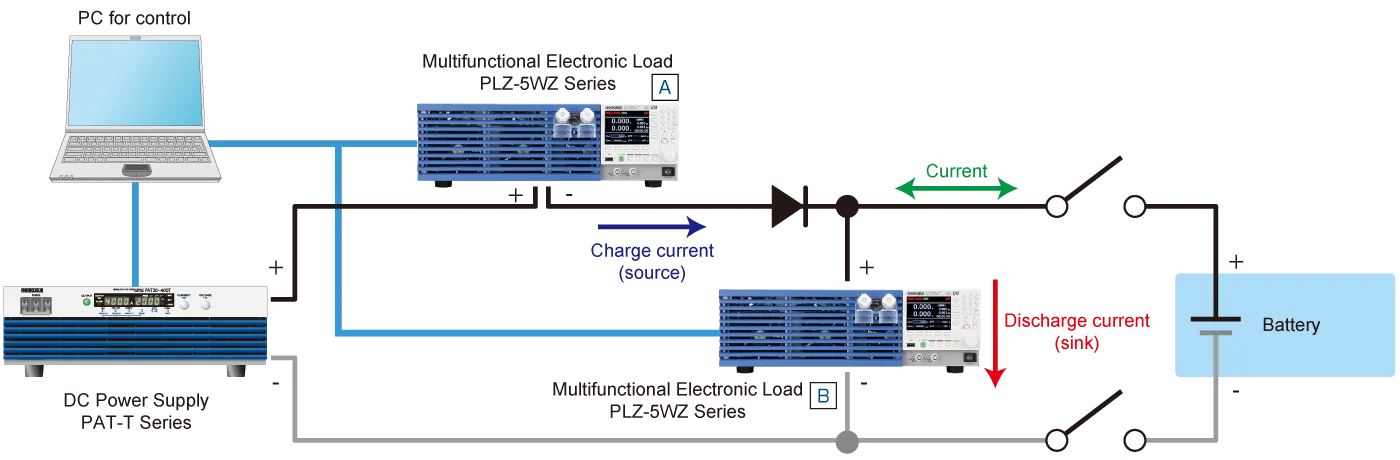

자동 로드 오프 타이머

피시험물의 방전 개시부터 지정 시간 경과 후에 자동으로 로드 오프합니다. 로드 오프 직후의 적산 전력, 적산 전류도 측정합니다. 전지의 방전 시험 등에 편리합니다.

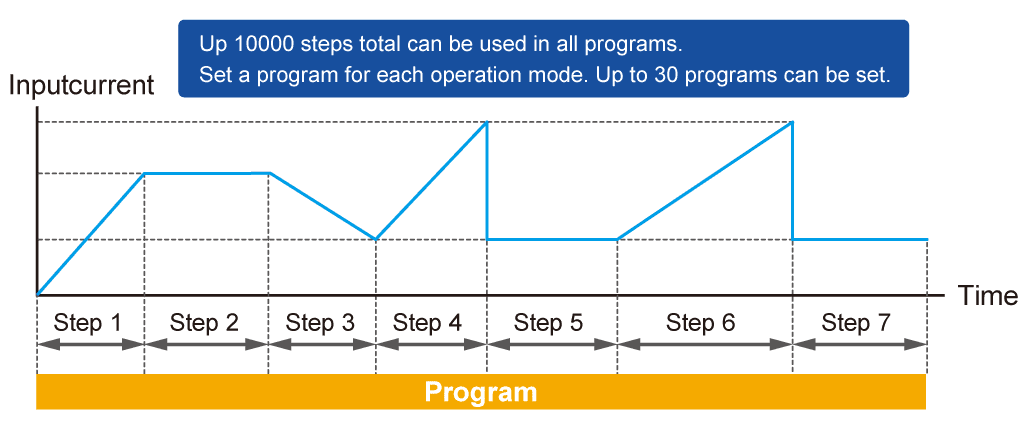

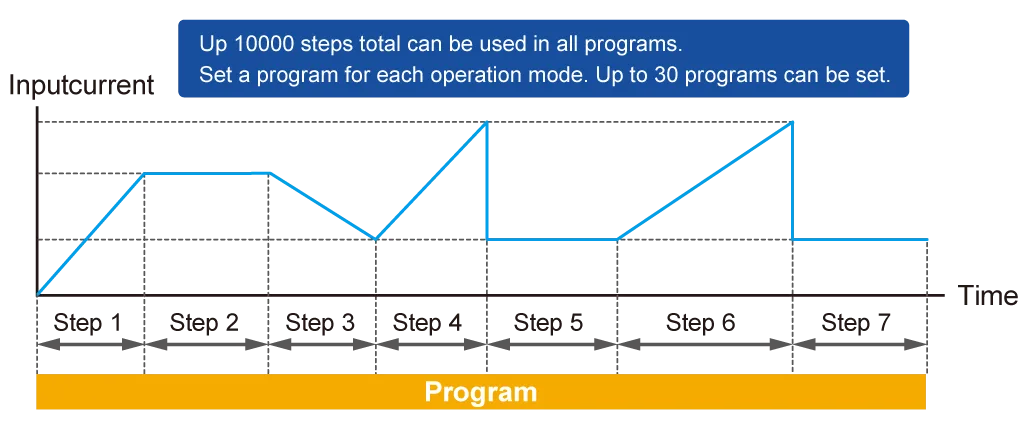

TALink

TALink(Transient Acquire Link) 트리거를 사용하면 시퀀스의 스텝과 동기화하여 PLZ-5W에 데이터를 로깅시킬 수 있습니다. 로깅한 데이터는 PLZ-5W와 통신을 통해 취득할 수 있습니다.

동기운전 기능

PLZ-5W를 상호 통신 케이블로 접속하는 것만으로 동기 운전을 할 수 있습니다. (시판 LAN 케이블에 의한 간단 설정)

• 복수 대의 로드 온/오프를 동기화한다.
• 측정을 동기화한다(원격 제어)
• 복수 대의 시퀀스 개시 타이밍, 일시 정지 해제 타이밍을 동기화한다.
  PLZ-5W의 각 기종을 혼재하여 접속 가능합니다. (예: PLZ205W와 PLZ1205W 등) 또한 병렬 운전 상태에서도 동기 운전할 수 있습니다.

설정 메모리

세트업 메모리는 아래 설정값을 20개까지 보존할 수 있습니다.

• 동작 모드(CC/CR/CV/CP, +CV 유무)
• 보존 시의 전류값/저항값/전압값/전력값
• 범위 설정
• 슬루율 값
• 스위칭 주파수/듀티비/레벨/시간
• 보호 설정
• ABC 프리셋 메모리 내용

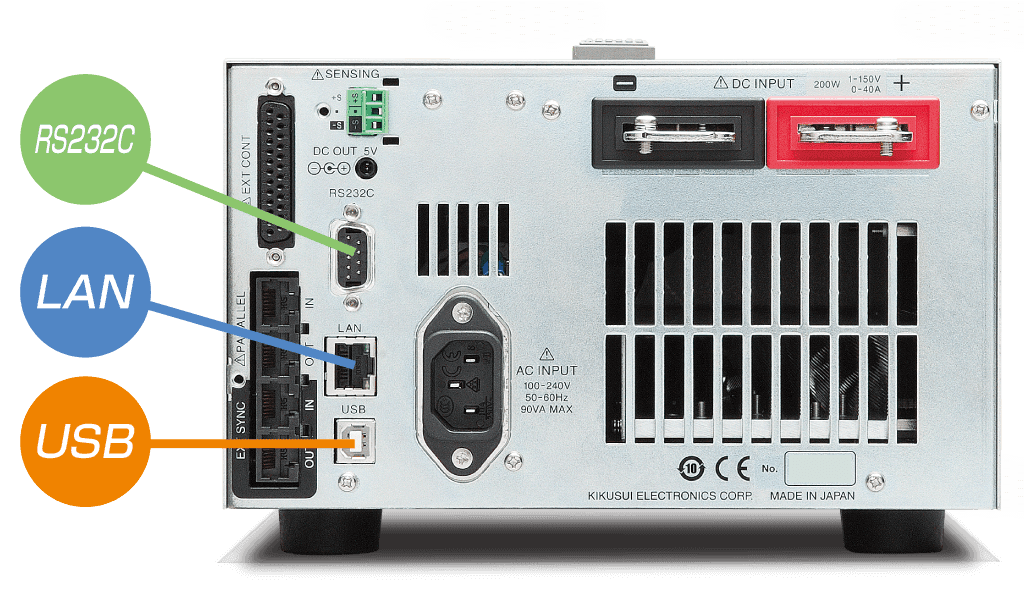

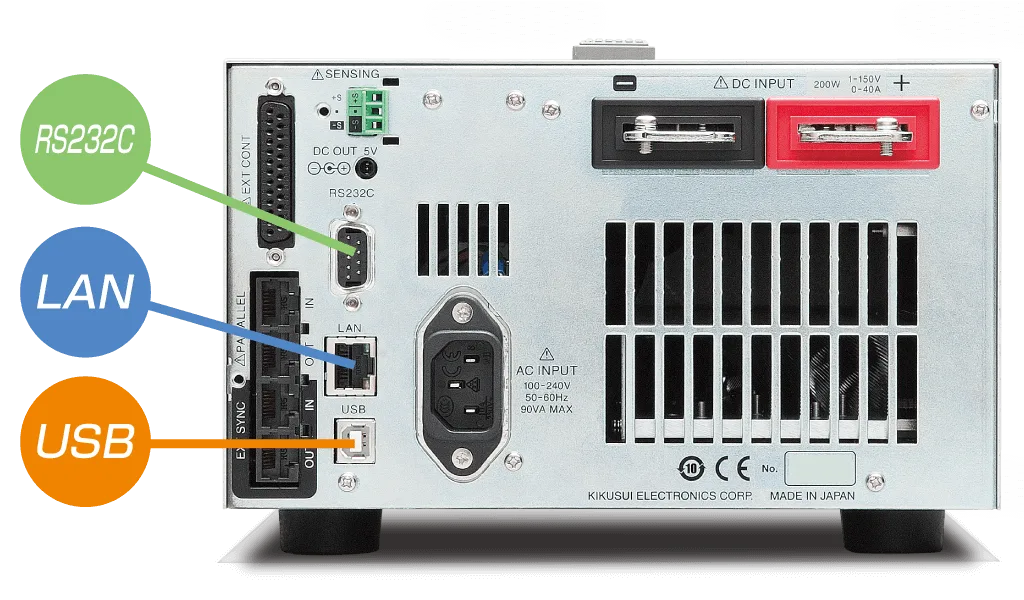

통신 인터페이스 표준장비

LAN(LXI)/USB/RS232C 인터페이스 표준 장비.
*GPIB(옵션)

ABC 프리셋 메모리

각 모드의 각 레인지마다 A, B, C의 3개의 메모리가 있어 설정값을 보존할 수 있습니다. 보존된 설정값은 로드 온 중에도 자유롭게 호출, 보존할 수 있습니다. 정전류+정전압, 정저항+정전압 모드에서는 정전류 및 정전압, 정저항 및 정전압 양쪽의 메모리 호출・보존이 가능합니다.

보호 기능・기타

과전류 보호(OCP), 과전력 보호(OPP), 과전압 검출(OVP), 저전압 보호(UVP), 과열 보호(OTP), 역접속 검출(REV), 외부 알람 입력 검출, 구성 설정, USB 키보드 대응.
