임피던스 측정 기능 탑재 모델
PLZ-5WZ 시리즈
가격 범위: 399,000円~735,000円
- 임피던스 측정을 위한 PLZ-5WZ 시리즈와 전용 애플리케이션 소프트웨어만으로 간단하게 임피던스 측정을 실현
- 방전하면서 임피던스 측정을 수행하므로, DUT의 실제 임피던스 값 획득이 가능합니다.
- Z뿐만 아니라 R, jX, θ 측정 또한 가능합니다.
- 측정 교류 주파수 100Hz~10kHz (7개의 고정점), 신호 레벨도 임의로 설정 가능합니다.
- 배터리의 경우, 방전에 의한 전압 기울기 영향을 최소화하는 전압 기울기 보정 기능이 있습니다.
- 제로 조정 기능으로 미소 임피던스 측정 시 정확도 향상이 가능합니다.
- 애플리케이션 소프트웨어의 측정 결과나 그래프를 엑셀 등으로 직접 복사할 수 있습니다.
| 이미지 | 형명 | 定格動作電圧[V] | 定格電流[A] | 定格電力[W] | 標準価格 | WEBかんたんお見積り |
|---|---|---|---|---|---|---|
 | PLZ205WZ | 0.25 to 150 | 40 | 200 | 399,000円 （税込：438,900円） | |
 | PLZ405WZ | 0.25 to 150 | 80 | 400 | 483,000円 （税込：531,300円） | |
 | PLZ1205WZ | 0.25 to 150 | 240 | 1200 | 735,000円 （税込：808,500円） |
라인업
| 이미지 | 형명 | 定格動作電圧[V] | 定格電流[A] | 定格電力[W] | 標準価格 | WEBかんたんお見積り |
|---|---|---|---|---|---|---|
| PLZ205WZ | 0.25 to 150 | 40 | 200 | 399,000円 （税込：438,900円） | |
| PLZ405WZ | 0.25 to 150 | 80 | 400 | 483,000円 （税込：531,300円） | |
| PLZ1205WZ | 0.25 to 150 | 240 | 1200 | 735,000円 （税込：808,500円） |
사양
임피던스 측정 기능 외에는 PLZ-5W 시리즈 제품 사양과 동일합니다.PLZ-5W 시리즈에서 확인하십시오.
Options
GPIB 컨버터
병렬 운전 신호 케이블 키트
랙 어댑터/브래킷 옵션
PLZ205W, PLZ405W
PLZ1205W
※랙 어댑터용 블랭크 패널을 사용하는 경우, KBP3-2를 이용하십시오.
시퀀스 생성 소프트웨어 「Wavy」
소프트웨어
애플리케이션 소프트웨어 Imp. Meas. PLZ-5WZ용 Imp. (부속품)

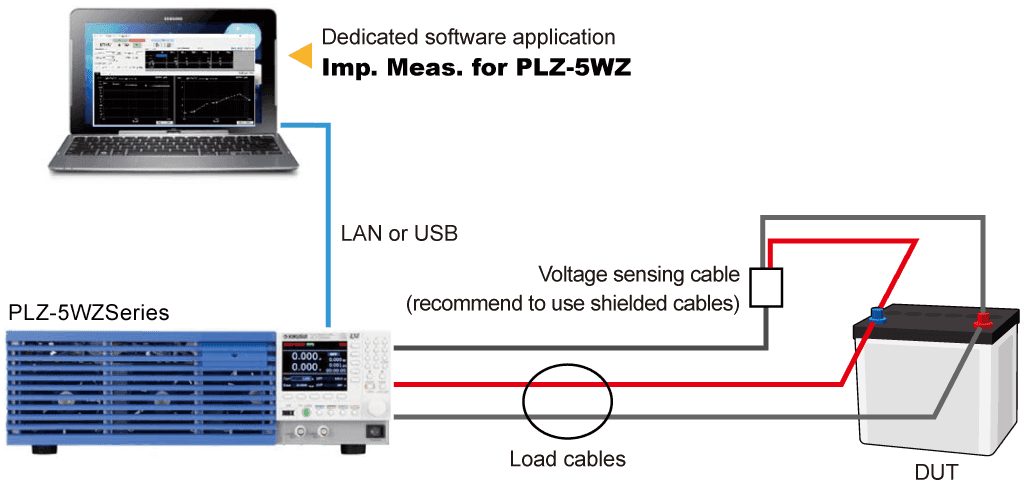

시스템 구축 예시

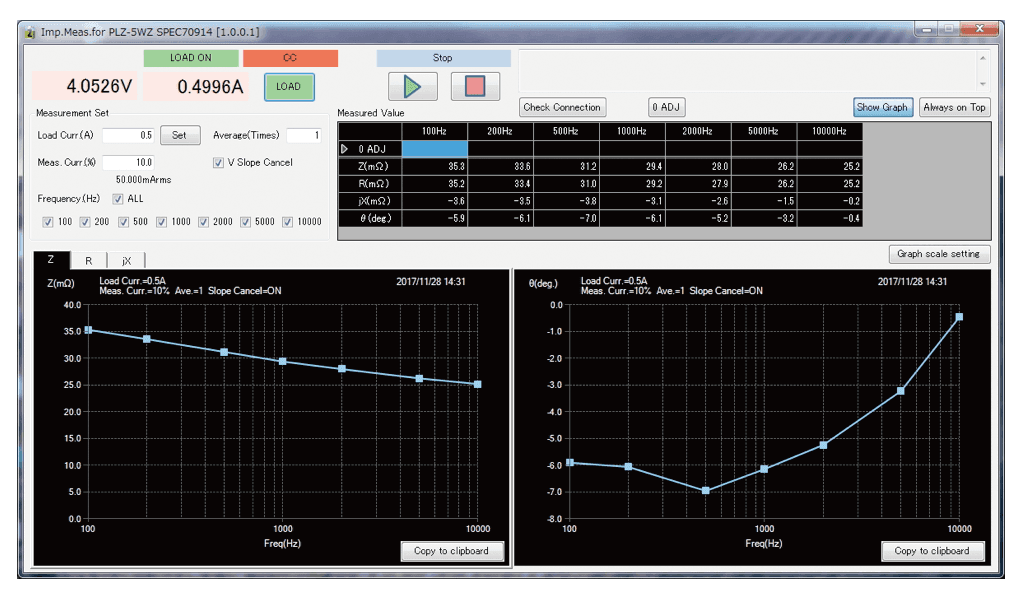

전자 부하 장치 PLZ-5W의 공장 옵션으로 임피던스 측정 기능이 추가되었습니다. 부속 애플리케이션 소프트웨어 Imp. Meas. for PLZ-5WZ를 사용하면, 프로그램을 작성하지 않고도 임피던스를 쉽게 측정할 수 있습니다.

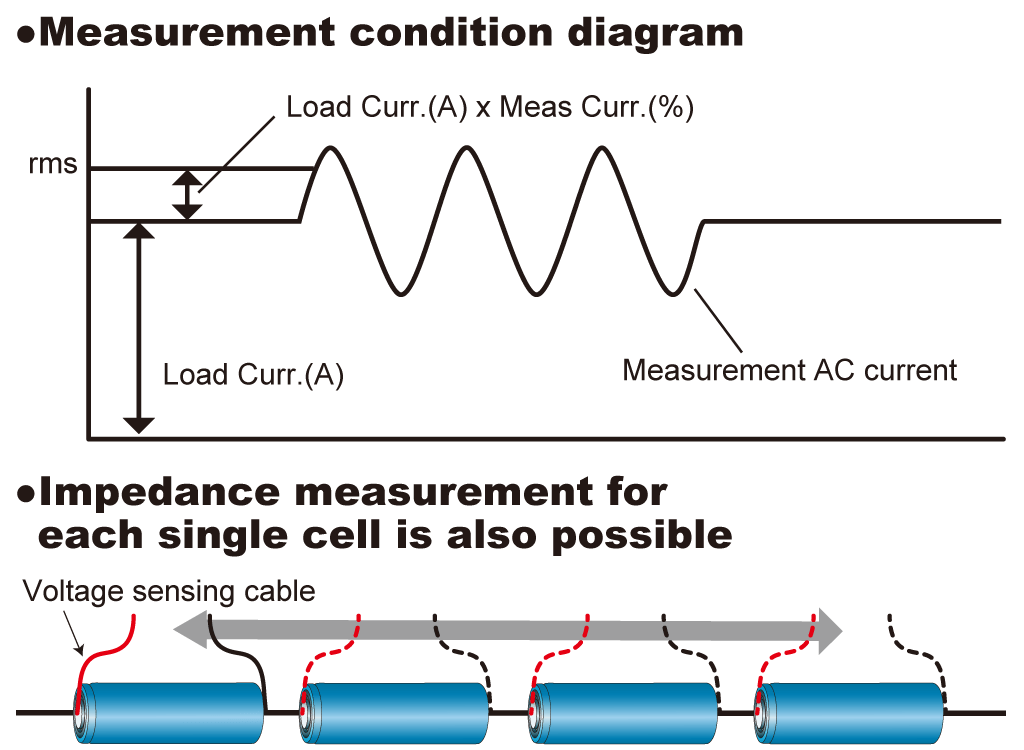

측정 기능
측정 기능
Open in a new window
| 항목 | 내용 | 조건, 비고 |
|---|---|---|
| 측정 교류 주파수 | 100Hz, 200Hz, 500Hz, 1kHz, 2kHz, 5kHz, 10kHz | 7점 고정 |
| 측정 교류전류(Meas Curr.) | 직류 부하전류(Load Curr.)의 0.1%~10% | %로 설정 |
| 측정 시간 | 50ms~5sec | 측정 교류주파수에 따라 다름 |
| 측정 항목 | R, X, ｜Z｜, θ | θ는 R, X로부터 산출 |
| 측정값 평균 | 1~16회의 측정값을 평균 | 앱 사용시 기능 |
| 영점 조정(0 ADJ) | 시료 전압 센싱 단자의 영점 조정 | 앱 사용시 기능 |
| 전압 기울기 보정 | 방전에 의한 시료 전압의 기울기가 측정에 미치는 영향을 제거 | 기울기가 비직선인 경우, 완전한 제거는 불가능합니다 |
| 측정 방법 | 2위상 록인 앰프 방식 | 디지털 연산에 의한 |
| 동작 환경 | Windows7/Windows10(32bit/64bit) |
측정 정확도
[조건] 주위 온도: 18℃~28℃ 시료: 기준 저항 바이어스 전원: 12V 54Ah 납 배터리 측정 교류 전류: 시료 임피던스에 따라 다릅니다 (아래 표 참조)
전압 범위 L 레인지(15V)일 때
Open in a new window
| ±Z 의 읽는 값에 대한 % | 측정 교류 주파수 | |||
|---|---|---|---|---|
| 샘플 인피턴스 | 측정 교류전류 | 100Hz、200Hz、500Hz | 1kHz、2kHz | 5kHz、10kHz |
| 1.0mΩ〜9.9mΩ | 500mArms 이상 | ±（5% of reading+0.5mΩ） | ±（5%of reading+0.5mΩ） | ー |
| 10.0mΩ〜99.9mΩ | 250mArms 이상 | ±（5% of reading+0.5mΩ） | ±（5%of reading+0.5mΩ） | ー |
| 100.0mΩ〜1000.0mΩ | 150mArms 이상 | ±（2% of reading+0.5mΩ） | ±（3%of reading+0.5mΩ） | ー |
전압 범위 H 레인지(150V)일 때
Open in a new window
| ±Z 의 읽는 값에 대한 % | 측정 교류 주파수 | |||
|---|---|---|---|---|
| 샘플 인피턴스 | 측정 교류전류 | 100Hz、200Hz、500Hz | 1kHz、2kHz | 5kHz、10kHz |
| 1.0mΩ〜9.9mΩ | 2Arms 이상 | ±（5% of reading+0.5mΩ） | ±（5%of reading+0.5mΩ） | ー |
| 10.0mΩ〜99.9mΩ | 500mArms 이상 | ±（5% of reading+0.5mΩ） | ±（5%of reading+0.5mΩ） | ー |
| 100.0mΩ〜1000.0mΩ | 250mArms 이상 | ±（3% of reading+0.5mΩ） | ±（4%of reading+0.5mΩ） | ー |
*측정 범위 바깥쪽, 전류 L 레인지, ‘-’ 부분은 정확도가 보장되지 않습니다. * θ는 애플리케이션 소프트웨어에 의해 R, X로부터 산출됩니다. * 위 내용 외에는 PLZ-5W 시리즈 제품 사양과 동일합니다. * 펌웨어 업데이트에 대해서는 당사 영업팀에 문의하십시오.
카탈로그
Multifunctional Electronic Load PLZ-5W/5WZSeries
수동
PLZ-5WZ
2D CAD
PLZ1205WZ
PLZ405WZ
PLZ205WZ
업데이터/드라이버
PLZ-5W (5WH/5WH2) Series – IVI-COM Multi-Environment Drivers
PLZ-5W – Firmware Updater
