Dimensions / Weight
| W | H | D | |
|---|---|---|---|
| Dimensions | 224 mm (8.82 inch) | 113 mm (4.45 inch) | 373 mm (14.69 inch) |
디지털 멀티미터

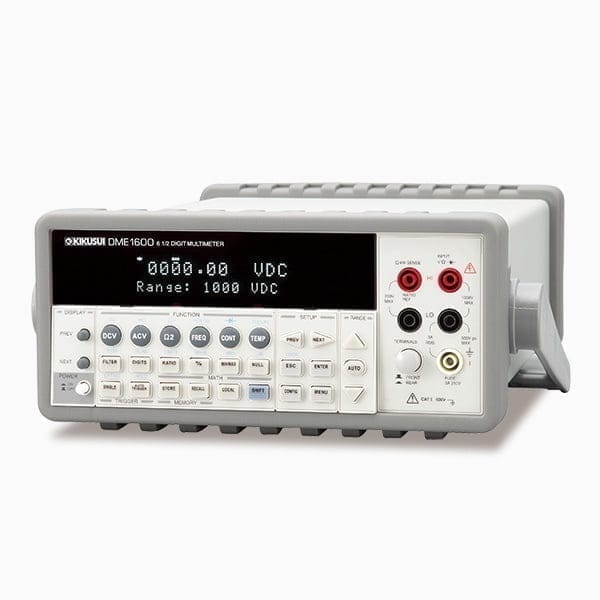

DME1600GC
152,000円 （税込：167,200円）
- 해상도 : 6 1/2 디지트
- 디스플레이 : 5 x 7 도트 매트릭스 VFD, 3색 듀얼 디스플레이
- 기본 측정 기능
- DC 전압 : 0.1 V, 1 V, 10 V, 100 V, 1000 V
- AC 전압 : 0.1 V, 1 V, 10 V, 100 V, 750 V
- DC 전류 : 10 mA, 100 mA, 1 A, 3 A
- AC 전류 : 1 A, 3 A
- 2선식 / 4선식 저항 : 100 Ω, 1 kΩ, 10 kΩ, 100 kΩ, 1 MΩ, 10 MΩ, 100 MΩ
- 주파수 : 3 Hz ~ 300 kHz
- 도통 테스트
- 다이오드 테스트
- 온도 테스트
- 내장 USB 인터페이스 (GPIB 인터페이스 *선택 모델)
*GPIB 인터페이스 모델 : DME1600GC
제품 개요
「전자 계측」의 필수 장비
다양한 옵션으로 기본 측정 지원
DME1600은 6 1/2 디지트 해상도의 디지털 멀티미터입니다. 가장 빠른 측정으로 4 1/2 디지트 설정 조건에서 초당 최대 2000회 측정이 가능하며, 6 1/2 디지트 설정 시 초당 50회 측정이 가능합니다. DME1600은 전압, 전류, 저항, 주파수 및 온도 측정을 위한 모든 기능을 제공하여 전자 장치 설계, 개발 및 디버깅 시 다양한 측정 및 평가 애플리케이션에 활용될 수 있습니다. DME1600은 수동 작동 외에 자동 측정을 위한 표준 기능으로 USB 및 GPIB 인터페이스를 제공합니다. 또한, DME1600은 기본 측정을 지원하는 20채널 멀티포인트 스캐너 카드와 같은 다양한 옵션을 제공합니다.
사양
DC 특성
정확도
- ± (판독값의 % + 범위의 %)
- 6 1/2 자릿수 분해능, 2시간 이상 워밍업 후 자동 트리거 모드에서 측정
- 저항 측정은 4선식 또는 2선식 저항 측정 시 널(Null) 기능을 사용한 경우에 해당됩니다.
DC 전압
| 레인지 | 분해능 | 입력 저항 | 1년(23℃ ± 5℃) |
|---|---|---|---|
| 100.0000 mV | 0.1 μV | > 10 GΩ | 0.0050+0.0035 |
| 1.000000 V | 1.0 μV | > 10 GΩ | 0.0040+0.0007 |
| 10.00000 V | 10 μV | > 10 GΩ | 0.0035+0.0005 |
| 100.0000 V | 100 μV | 10 MΩ | 0.0045+0.0006 |
| 1000.000 V | 1 mV | 10 MΩ | 0.0045+0.0010 |
DC 전류
| 레인지 | 분해능 | 션트 저항 | 1년(23℃ ± 5℃) |
|---|---|---|---|
| 10.00000 mA | 10 nA | 5.1 Ω | 0.050+0.020 |
| 100.0000 mA | 100 nA | 5.1 Ω | 0.050+0.005 |
| 1.000000 A | 1 μA | 0.1 Ω | 0.100+0.010 |
| 3.000000 A | 10 μA | 0.1 Ω | 0.120+0.020 |
저항
| 레인지 | 분해능 | 측정 전류 | 1년(23℃ ± 5℃) |
|---|---|---|---|
| 100.0000 Ω | 100 μΩ | 1 mA | 0.010+0.004 |
| 1.000000 kΩ | 1mΩ | 1 mA | 0.010+0.001 |
| 10.00000 kΩ | 10 mΩ | 100 μA | 0.010+0.001 |
| 100.0000 kΩ | 100 mΩ | 10 μA | 0.010+0.001 |
| 1.000000 MΩ | 1 Ω | 5 μA | 0.010+0.001 |
| 10.00000 MΩ | 10 Ω | 500 nA | 0.040+0.001 |
| 100.0000 MΩ | 100 Ω | 500 nA||10 MΩ | 0.800+0.010 |
다이오드 테스트
| 레인지 | 분해능 | 테스트 전류 | 1년(23℃ ± 5℃) |
|---|---|---|---|
| 1.0000 V | 10 μV | 1 mA | 0.010+0.020 |
도통 테스트
| 레인지 | 분해능 | 테스트 전류 | 1년(23℃ ± 5℃) |
|---|---|---|---|
| 1 kΩ | 10 mΩ | 1 mA | 0.010+0.030 |
측정 특성
| 항목 | 사양 |
|---|---|
| DC 전압 측정: 오버레인지 | 1000 V 범위를 제외하고 20%의 오버레인지를 허용합니다. |
| DC 전압 측정: 입력 바이어스 전류 | 30 pA 미만 (25 ℃에서) |
| DC 전압 측정: 입력 전압 보호 | 모든 범위에 대해 1000 V |
| DC 전류 측정: 오버레인지 | 3 A 범위를 제외하고 20%의 오버레인지를 허용합니다. |
| 저항 측정: 사용 가능한 테스트 리드의 최대 저항값 | 10 Ω (100 Ω 범위) |
| 100 Ω (1k Ω 범위) | |
| 1k Ω (기타 범위) | |
| 저항 측정: 입력 전압 보호 | 모든 범위에 대해 1000 V |
AC 특성
정확도
- ±(읽기값의 % + 레인지의 %)
- 6 1/2 자리 분해능, 워밍업 2시간 이상에서 AC 필터(저속: 대역폭 3Hz ~ 300kHz)로 측정
- 레인지의 5%를 초과하는 정현파 입력으로 측정
- 레인지의 1%에서 5%의 입력에서는 레인지의 0.1%를 가산(50kHz 미만일 때), 또는 레인지의 0.13%를 가산(50kHz에서 100kHz일 때)
AC 전압(TRMS)
| 레인지 | 분해능 | 주파수 | 1년(23℃ ± 5℃) |
|---|---|---|---|
| 100.0000 mV | 0.1 μV | 3 Hz ~ 5 Hz | 1.00+0.04 |
| 5 Hz ~ 10 Hz | 0.35+0.04 | ||
| 10 Hz ~ 20 kHz | 0.06+0.04 | ||
| 20 kHz ~ 50 kHz | 0.12+0.05 | ||
| 50 kHz ~ 100 kHz | 0.60+0.08 | ||
| 100 kHz ~ 300 kHz | 4.00+0.50 | ||
| 1.000000 V ~ 750.000 V | 1.0 μV ~ 1 mV | 3 Hz ~ 5 Hz | 1.00+0.03 |
| 5 Hz ~ 10 Hz | 0.35+0.03 | ||
| 10 Hz ~ 20 kHz | 0.06+0.03 | ||
| 20 kHz ~ 50 kHz | 0.12+0.05 | ||
| 50 kHz ~ 100 kHz | 0.60+0.08 | ||
| 100 kHz ~ 300 kHz | 4.00+0.50 |
AC 전류(TRMS)
| 레인지 | 분해능 | 주파수 | 1년(23℃ ± 5℃) |
|---|---|---|---|
| 1.000000 A | 1 μA | 3 Hz ~ 5 Hz | 1.00+0.04 |
| 5 Hz ~ 10 Hz | 0.30+0.04 | ||
| 10 Hz ~ 5 kHz | 0.10+0.04 | ||
| 3.000000 A | 10 μA | 3 Hz ~ 5 Hz | 1.10+0.06 |
| 5 Hz ~ 10 Hz | 0.35+0.06 | ||
| 10 Hz ~ 5 kHz | 0.15+0.06 |
측정 특성
| 항목 | 사양 |
|---|---|
| 오버레인지 | 750 V rms 레인지, 3A 레인지를 제외하고 20%의 오버레인지를 허용 |
| 측정주파수 | 750 V rms 레인지에서의 최대 주파수는 100 kHz |
주파수 및 주기 특성
정확도
- ± (측정값의 %)
- 6 1/2 자릿수 분해능, 워밍업 2시간 이상 후 측정
| 레인지 | 주파수 | 1년(23℃ ± 5℃) |
|---|---|---|
| 100 mV rms ~ 750 V rms | 3 Hz ~ 5 Hz | 0.10 |
| 5 Hz ~ 10 Hz | 0.05 | |
| 10 Hz ~ 40 Hz | 0.03 | |
| 40 Hz ~ 300 kHz | 0.01 |
측정 특성
| 항목 | 사양 |
|---|---|
| 오버레인지 | 750 V rms 범위를 제외하고 20%의 오버레인지를 허용 |
| 측정주파수 | 750 V rms 레인지에서의 최대 주파수는 100 kHz |
일반 사양
| 항목 | 사양 |
|---|---|
| 입력 전압 범위 | 100 Vac/120 Vac/220 Vac/240 Vac ±10% 단상 |
| 입력 주파수 범위 | 50 Hz/60 Hz ±10% |
| 소비 전력 | 25 VAmax |
| 동작 온도 범위 | 0 ℃ ~ 50 ℃ |
| 동작 습도 범위 | 80 %rh까지 (0 ℃ ~ 31 ℃, 결로 없을 것) |
| 보관 온도 범위 | -40 °C ~ 70 °C (80 %rh 이하, 결로 없을 것) |
| 동작 고도 | 2000 m 까지 |
| 외형 치수 (mm) / 질량 | 224 W × 113 H × 373 D mm / 약 3.7 kg |
| 인터페이스 | USB, GPIB (공장 옵션) |
| 안전성 *1 | 다음 지침 및 규격의 요구 사항에 적합: 저전압 지침 2014/35/EU *2 EN61010-1(Class I *3, 오염도 2 *4) EN61010-2-030 |
| 전자기 적합성(EMC) *1 *2 | 다음 지침 및 규격의 요구 사항에 적합: EMC 지침 2014/30/EU EN61326-1(Class A *5) EN55011(Class A *5, Group 1 *6) EN61000-3-2 EN61000-3-3 |
| 부속품 | 전원 코드 1개 (3P 플러그 포함), 표준 테스트 리드 적색, 흑색 각 1개, USB 케이블 1개, 퓨즈 (예비) 1개, CD-ROM 1장 *7, 패킹 리스트 및 안전을 위한 설명서 2권 (일어, 영어 각 1권) |
*1 특주품, 개조품에는 적용되지 않습니다. *2 패널에 CE 마킹/UKCA 마킹이 표시된 모델에 한하여 적용됩니다. *3 본 제품은 Class I 기기입니다. 본 제품의 보호 도체 단자를 반드시 접지하십시오. 올바르게 접지되지 않은 경우, 안전성은 보장되지 않습니다. *4 오염이란 절연 내력 또는 표면 저항률의 저하를 유발할 수 있는 이물질(고체, 액체 또는 기체)이 부착된 상태를 말합니다. 오염도 2는 비전도성 오염만 존재하며, 때때로 결로 현상으로 인해 일시적으로 전도성이 될 수 있는 상태를 상정합니다. *5 본 제품은 Class A 기기입니다. 산업 환경에서의 사용이 의도되었습니다. 본 제품을 주거 지역에서 사용하면 간섭의 원인이 될 수 있습니다. 그러한 경우에는 라디오나 TV 방송의 수신 간섭을 방지하기 위해 사용자에 의한 전자기 방사를 감소시키는 특별한 조치가 필요할 수 있습니다. *6 본 제품은 Group 1 기기입니다. 본 제품은 재료 처리 또는 검사/분석을 위해 전자기 방사, 유도 및/또는 정전 결합의 형태로 의도적으로 무선 주파수 에너지를 발생/사용하지 않습니다. *7 사용자 매뉴얼, 원격 인터페이스 매뉴얼이 수록되어 있습니다.
옵션
20채널 멀티포인트 스캐너 카드
10채널 멀티포인트 스캐너 카드
켈빈 프로브 (4선식 저항 측정용)
4선식 테스트 리드
K형 열전대 케이블
10채널 열전대 멀티포인트 스캐너 카드
열전대 어댑터

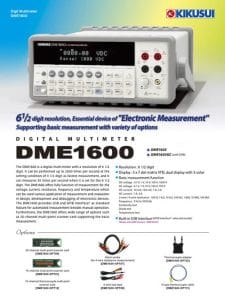

카탈로그
