대용량 회생 전자 부하 장치

For progressive

PXZ 시리즈

전기 애플리케이션

고효율 전력 회생으로 에너지 손실 절감
탄소중립 시대의 대용량 회생 전자부하

정격전력 20kW로 3U 크기 실현.
정전류, 정저항, 정전압, 정전력 동작모드에 더해 I-V 특성 기능 탑재.
LAN, USB, RS232C 표준 장비로 각종 평가 시스템 조립이 용이.

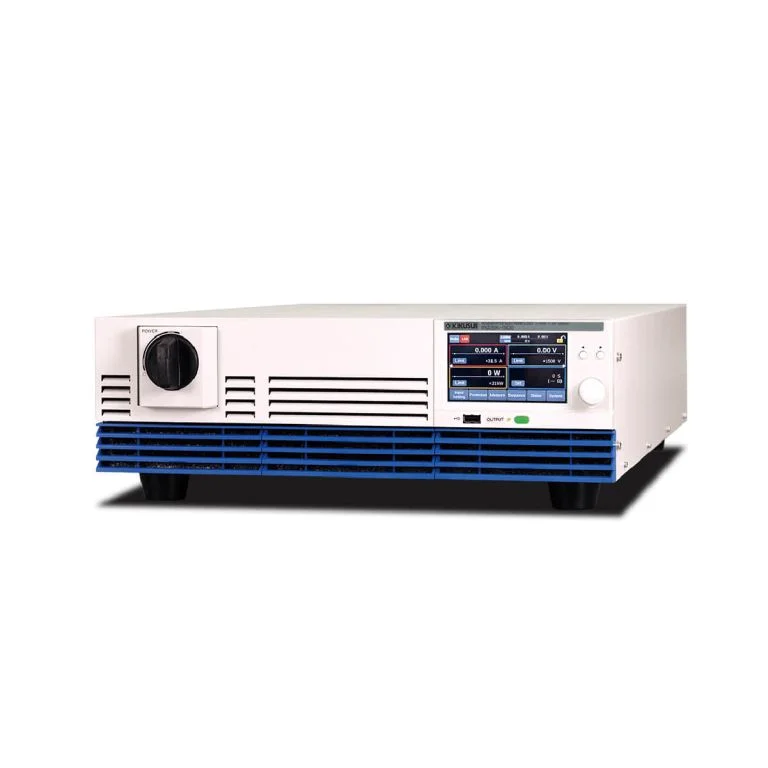

대용량 회생 전자부하장치 PXZ시리즈

PXZ시리즈는 정격전력 20kW로 3U 크기를 실현한 고효율, 고신뢰성, 대용량 회생 전자부하장치입니다. 본 시리즈는 정전류, 정저항, 정전압, 정전력 동작모드에 더해 임의의 I-V 특성을 CC, CV 동작모드별로 설정할 수 있는 I-V 특성 기능을 탑재하고 있습니다. 그 외에 시퀀스 기능, 프리차지 기능, 동기 운전 기능, 펄스 기능, 사인 기능, VMCB 기능 등 다양한 기능을 갖추고 있습니다.

LAN, USB, RS232C 통신 기능이 표준 장비되어 있어 각종 평가 시스템 조립이 용이합니다. 또한 확장성도 우수하여 병렬 운전(최대 25대)으로 500kW까지 용량 증대가 가능합니다.

1500V

최대 전압: 1500V 고전압 지원.

회생 효율
90% 이상

부하전력 6kW 이상에서 회생 효율 90% 이상

표준 장비

LAN, USB, RS232C, 외부 아날로그 제어(절연 타입) 표준 장비

Open in a new window

형명	정격 전력	동작 전압（DC）	정격 전류	입력 전류 AC(200V 3상/400V 3상)	중량
PXZ20K-50	20kW	3V~50V	800A	80/40A	약 41kg
PXZ20K-500		10V~500V	120A	80/40A	약 38kg
PXZ20K-1000		20V~1000V	60A	80/40A	약 37kg
PXZ20K-1500		30V~1500V	30A	80/40A	약 37kg

성능 및 기능

회생 효율
90%이상
※정격 입력 시

PXZ시리즈는 고성능 스위칭 기술로 부하전력 6kW 이상에서 회생 효율 90% 이상(최고 회생 효율 약 95%)의 고효율로 전력을 회생합니다. 회생한 전력은 고객의 사업소 내에서 소비할 수 있어 사업소 전체의 이산화탄소 배출량을 크게 저감할 수 있습니다.

【주의사항】본 제품은 구내 회생을 전제로 설계되었습니다. (전력계통으로 역조류시키는 계통연계장치가 아닙니다.)

회생 전력값이 한눈에!

대형 액정 디스플레이에 회생 전력값을 실시간으로 표시. 에너지 절약 효과를 한눈에 알 수 있습니다.

*전력 표시는 참고값이므로 최대 약 ±500W의 편차가 발생합니다.

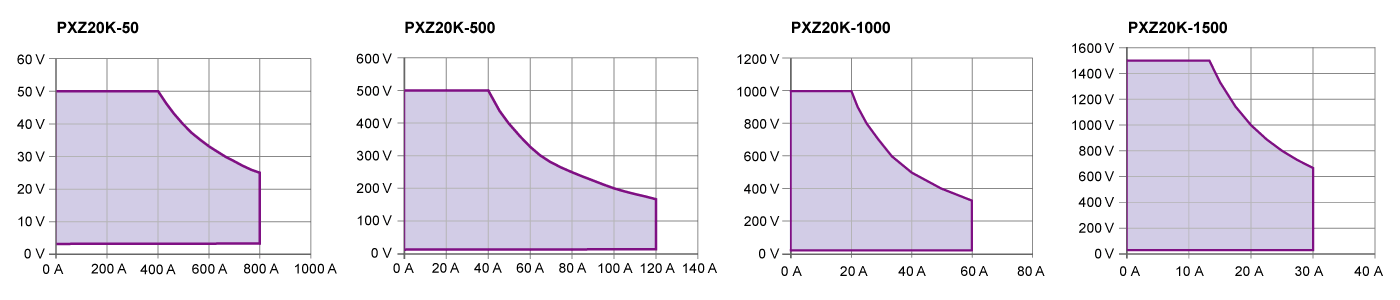

확장비 2.25배~3배의 넓은 동작 영역

PXZ20K-500의 동작전압 범위는 10V~500V, PXZ20K-1500은 30V~1500V입니다. 확장비 2.25배~3배의 폭넓은 동작 영역을 실현하고 있습니다.

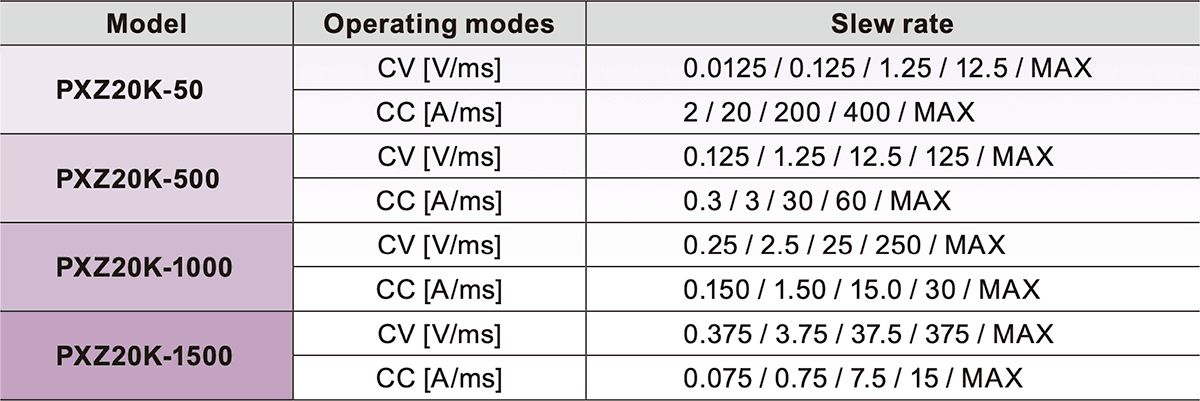

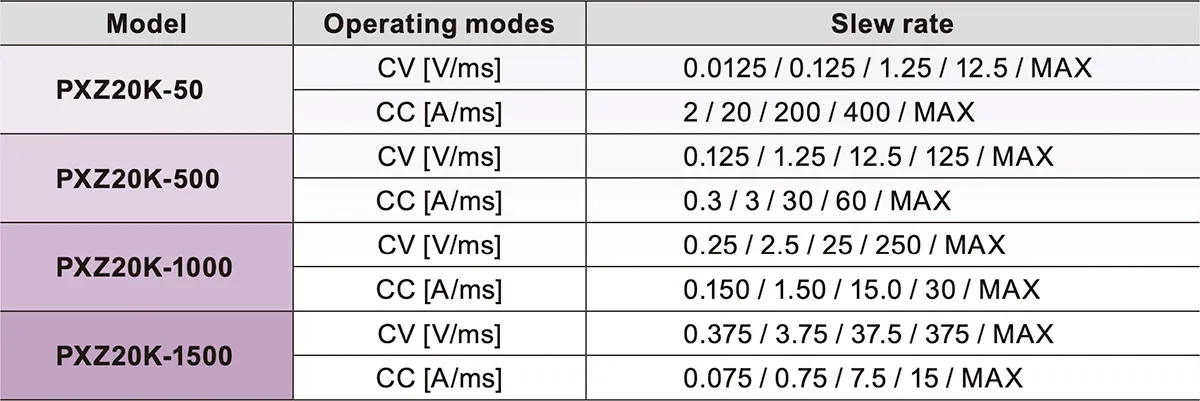

5단계 슬루레이트 전환

CV모드 또는 CC모드 시 전류 또는 전압을 변화시킬 때의 변화 속도를 설정할 수 있습니다. 이를 통해 DUT의 용도에 따라 최적의 시험 조건을 설정하는 것이 가능합니다.

*슬루레이트는 다음의 경우에 기능합니다.

설정값을 변경하여 전류값 또는 전압값이 변화했을 때.
외부 컨트롤로 전류값 또는 전압값이 변화했을 때.
로드온으로 전류값 또는 전압값이 변화했을 때.
로드오프로 했을 때.

동작 모드

PXZ시리즈는 다음 4가지 동작모드를 갖추고 있습니다. 또한 CC모드, CV모드에서는 I-V 특성 기능 설정이 가능합니다.

전압이 변화해도 설정한 전류값을 유지합니다.

Open in a new window

DC	일반적인 입력 모드입니다. 전류 설정값으로 전류를 제어합니다.
PULSE	펄스 기능으로 제어합니다.
SINE	사인 기능으로 제어합니다.
I-V	임의의 I-V 특성으로 제어합니다.
EXT	전류 설정값을 외부 전압으로 제어합니다. EXT CONT에 입력되는 외부 전압은 절대값으로 처리되며, 전류 설정값에 적용됩니다.

설정한 컨덕턴스값을 비례상수로 하여 전압 변화에 비례한 전류를 흘립니다.

Open in a new window

OFF	도전율 설정값으로 제어하지 않습니다.
DC	일반적인 입력 모드입니다. 도전율 설정값으로 전류와 전압을 제어합니다.
PULSE	펄스 기능으로 제어합니다.
EXT	컨덕턴스 설정값을 외부 전압으로 제어합니다.

전류가 변화해도 설정한 전압값을 유지합니다.

Open in a new window

DC	일반적인 입력 모드입니다. 전압 설정값으로 전압을 제어합니다.
PULSE	펄스 기능으로 제어합니다.
SINE	사인 기능으로 제어합니다.
I-V	임의의 I-V 특성으로 제어합니다.
EXT	전압값을 외부 전압으로 제어합니다.

전압, 전류가 변화해도 설정한 전력값을 유지합니다.

Open in a new window

DC	일반적인 입력 모드입니다. 전력 설정값으로 전력을 제어합니다.
EXT	전력 설정값을 외부 전압으로 제어합니다.

터치 패널 디스플레이 탑재

디스플레이를 손가락으로 누르거나 스와이프하여 화면에 표시된 항목을 선택하거나 값을 설정할 수 있습니다. 디스플레이는 감압식이므로 장갑을 낀 상태에서도 조작할 수 있습니다.

우선 동작 모드

로드온 직후에 우선하는 동작모드를 CC, CR, CP에서 설정할 수 있습니다. DUT로부터의 입력이 설정값에 도달하면 동작모드는 DUT의 상황에 따라 자동으로 전환됩니다. 연결한 DUT의 전압이 PXZ시리즈의 전압 설정값보다 높은 경우에는 DUT에서 PXZ시리즈로 전류가 흐릅니다. DUT로서 배터리 또는 전원 등을 연결한 경우에는 CC를 선택하십시오.

탄소중립에 기여

최대 부하전력 20kW, 1개월 연속 운전으로 산출

▲PXZ20K-1500과 당사 제품 PLZ20005WH2(회생 기능 없음)와의 비교

PXZ시리즈는 부하전력을 열로 소비하지 않고 전력 회생으로 유효 활용하는 것이 가능합니다. 이를 통해 CO2 배출량에서는 약 5.67톤/월이 절감됩니다. (CO2 배출계수※: 0.438kg[1kWh당]로 산출) 또한 전기요금에서는 약 35만 원/월이 절약됩니다. (전력요금: 27엔[1kWh당]로 계산) 더욱이 본체의 방열도 매우 적어 설치 환경의 에어컨 등 공조 비용도 대폭적인 절감이 기대됩니다.

※CO2 배출계수는 환경성 발표의 전기사업자별 배출계수(2022년도 실적)의 전국 평균계수에 의함

외부 제어 기능

후면 패널의 EXT CONT 커넥터를 사용하여 외부 기기로 PXZ시리즈를 제어할 수 있습니다. 범용 디지털 입력 단자와 범용 디지털 출력 단자에는 임의의 기능을 할당할 수 있어 기타 계측기기와의 조합에 의한 시스템 구축이 용이합니다. 디지털 입출력은 NPN타입/PNP타입 어느 PLC에도 표준으로 대응합니다. 아날로그 입출력은 표준으로 출력 단자에서 절연되어 있어 PLC로부터의 아날로그 제어를 안전하게 수행할 수 있습니다.

Open in a new window

방식	기능
아날로그 입력	전압 값, 전류 값 설정
아날로그 출력	전압 값 모니터, 전류 값 모니터
범용 절연 디지털 입력 (Ch.1~Ch.5) *포토커플러 절연 입력(전류 싱크/소스 모두 지원)	부하 온/오프 LOW 알람 발생/해제 적산 측정 시작/정지 적산 값의 리셋 측정 트리거 입력 프리셋 메모리 호출
디지털 입력 (Ch.6)	HIGH 알람 발생 (고정)
범용 절연 디지털 출력 (Ch.1~Ch.6) *반도체 릴레이 출력	부하 온/오프 상태 모니터 전원 스위치 켜짐 모니터 알람 모니터 동작 모드 모니터 프리셋 메모리 모니터

Open in a new window

단자 번호	방식	I/O	명칭	내용
1	디지털	O	OUT Ch.1	범용 출력 단자
2	디지털	O	OUT Ch.2	범용 출력 단자
3	디지털	O	OUT Ch.3	범용 출력 단자
4	–	–	DO COM	디지털 출력의 공통
5	–	–	DI COM	디지털 입력의 공통
6	디지털	I	IN Ch.1	범용 입력 단자
7	디지털	I	IN Ch.2	범용 입력 단자
8	디지털	I	IN Ch.3	범용 입력 단자
9	–	O	+12V OUT	디지털 입력에 사용할 수 있는 12V 기준 전압
10	–	–	–	미사용
11	–	–	A COM	아날로그 신호의 공통
12	아날로그	O	VMON	전압 모니터
13	아날로그	O	IMON	전류 모니터
14	디지털	O	OUT Ch.4	범용 출력 단자
15	디지털	O	OUT Ch.5	범용 출력 단자
16	디지털	O	OUT Ch.6	범용 출력 단자
17	–	–	DO COM	디지털 출력의 공통
18	–	–	DI COM	디지털 입력의 공통
19	디지털	I	IN Ch.4	범용 입력 단자
20	디지털	I	IN Ch.5	범용 입력 단자
21	디지털	I	H ALARM IN	HIGH 알람의 EXT HIGH 발생
22	–	–	12V COM	12V 기준 전압의 공통
23	–	–	A COM	아날로그 신호의 공통
24	아날로그	I	EXT CV	정전압 모드 시 전압 제어
25	아날로그	I	EXT CC/CP	정전류/정전력 모드 시 전류 제어

범용 절연 디지털 입력 단자는 Ch.1~Ch.5까지 있습니다. 우측 항목에서 임의의 설정값을 선택할 수 있습니다.

범용 절연 디지털 출력 단자는 Ch.1~Ch.6까지 있습니다. 우측 항목에서 임의의 설정값을 선택할 수 있습니다.

시퀀스 기능

미리 설정한 동작을 연속적으로 실행할 수 있습니다. 프로그램은 총 30개, 스텝 수는 전체 프로그램을 합쳐 최대 10,000개까지 생성 가능합니다. 또한, 본체 메모리에 저장된 프로그램은 전면 패널에서 USB 메모리로 내보낼 수 있습니다.

프리차지 기능※

프리차지 기능은 설정한 CV 전압까지 CC모드로 정격의 5% 전류를 흘리는 기능입니다. 프리차지 기능을 사용함으로써 OBC 개발 등에서 인버터 평가 시의 DC링크 커패시터, 또는 DC/DC 컨버터 평가의 DC링크 커패시터를 임의의 설정 전압까지 충전하여 방전 시험을 시작하는 것이 가능합니다. 이를 통해 돌입전류를 억제하고 DUT의 디바이스 열화, 배터리 열화를 방지할 수 있습니다. 또한 PXZ를 배터리 시뮬레이션으로 하는 시스템 검증에서 프리차지 기능을 사용하여 설정 전압까지 미리 상승시킴으로써 시스템 측의 오진단(단선, 배터리 고장)으로 시험을 시작할 수 없는 상황을 회피하는 것이 가능합니다.

※인터록을 해제하고 프리차지를 유효로 할 필요가 있습니다.

I-V 특성 기능

I-V 특성상의 임의의 점을 복수 등록함으로써 임의의 I-V 특성을 CC, CV 동작모드별로 설정할 수 있습니다. 임의의 점은 3점~100점까지 등록할 수 있어 이차전지 등의 I-V 특성을 시뮬레이션하는 것이 가능합니다.

Regenerative DC Electronic Load
PXZ SERIES

Regenerative DC Electronic Load
PXZ SERIES

LAN 표준 장비 × VMCB (가상 멀티 채널 버스) 기능

PXZ시리즈는 통신 인터페이스로서 LAN, USB, RS232C를 표준으로 장비하고 있습니다. 또한 복수의 PXZ시리즈를 가상 그룹화하여 관리할 수 있는 가상 멀티채널(VMCB)을 병용함으로써 1대N은 물론 N대M이면서 대규모 네트워크형 원격제어·감시를 효율적으로 수행할 수 있습니다. 통신 포트를 절약하거나 복수 대(최대 8대)의 PXZ시리즈 제어 타이밍을 맞추는 경우에 활용할 수 있습니다. 또한 멀티채널에는 당사 제품 PXB시리즈도 혼재하여 연결하는 것도 가능합니다.

VMCB 마스터기를 LAN으로 연결하는 경우

통신 감시 기능

통신을 감시하는 기능을 갖추고 있습니다. 예를 들어, LAN 케이블이 빠져 통신이 확립되지 않는 경우 등, 설정된 시간 내에 통신이 없으면 알람(알람 램프 점등)이 발생하고 출력을 OFF합니다. 무제어 상태에서의 동작을 방지하고 시스템의 신뢰성을 향상합니다.

LAN 연결 시 보안에 대하여

내장된 웹 서버에 대해서는 비밀번호를 통한 접근 제한을 설정할 수 있습니다. 또한 VXI-11/HiSLIP/SCPI-RAW 제어에 대해서는 IP 주소를 통한 호스트 제한을 설정할 수 있습니다. 호스트 등록된 단말(최대 4대까지 등록 가능) 이외의 접근을 방지할 수 있습니다.

병렬 운전으로 최대 25대, 500kW 실현※

마스터기를 포함하여 최대 25대(500kW)까지 병렬 연결할 수 있습니다. 연결은 원 컨트롤 병렬 운전이 되며, 마스터기의 패널에서 시스템 전체의 제어 및 표시가 가능합니다. 자동 인식 기능을 갖추고 있어 번거로운 설정 없이 대용량 시스템을 구축할 수 있습니다.

※입력 정격 전압이 다른 모델끼리도 병렬 운전이 가능합니다.
★10대 이상의 병렬 운전을 희망하시는 분은 상담하십시오.

데이터 로깅 기능

표시된 최신 측정값(전압, 전류, 전력, 경과시간, 적산전류, 적산전력)을 내부 메모리에 기록합니다. 측정값의 기록 조건을 설정함으로써 각 측정값을 기록하는 타이밍을 제어할 수 있습니다. 측정한 데이터는 리스트 또는 그래프로 표시할 수 있습니다.

동기운전 기능

PXZ시리즈를 부속의 동기 운전 신호 케이블로 연결하는 것만으로 동기 운전을 할 수 있습니다. 연결 중인 어느 PXZ시리즈에서든 로드온/오프, 측정, 및 시퀀스의 동기 운전이 가능합니다. PXZ시리즈라면 어느 기종도 혼재하여 연결 가능합니다. 또한 병렬 운전 상태에서도 동기 운전할 수 있습니다.
