슬림형 와이드레인지 가변 스위칭 전원PWX 시리즈

신세대 랙마운트 전원

슬림형 와이드레인지 가변 스위칭 전원 PWX시리즈

성능 및 기능

슬림형 와이드레인지 가변 스위칭전원 vmcb

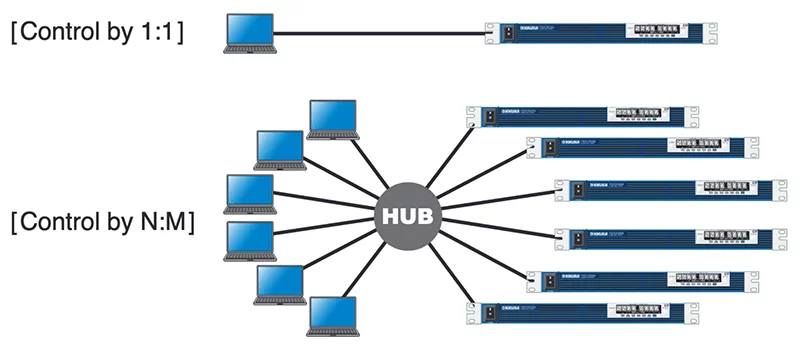

N 대 M의 네트워크형 원격제어·감시에 대응하는 신세대 랙마운트 전원

PWX시리즈는 랙마운트 전원으로서 최적화 설계가 이루어진 CVCC 가변형 스위칭 직류 안정화 전원입니다. 디자인은 실제 설치 효율을 높이기 위해 19인치 랙 폭의 슬림형 으로, 내부 냉각 흡기배기도 전후면만으로 함으로써 상하를 밀착한 설치가 가능합니다.

또한 동 시리즈는 시스템업에 필수적인 통신 인터페이스군인 LAN, USB, RS232C를 표준 장비로 갖추고 있습니다. VMCB(가상 멀티채널 버스) 기능※을 병용함으로써 1대N은 물론 N대M이며 대규모 네트워크형의 원격제어·감시를 효율적으로 수행할 수 있습니다. LAN 통신에서는 PC, 스마트폰, 태블릿 등의 웹브라우저에서 제어·감시가 가능합니다. 또한 LXI(LAN eXtensions for Instrumentation) 인증을 받았으므로 계측 시스템에 LAN을 사용하여 접속할 때의 설정을 쉽게 수행할 수 있습니다. 별도 건물에 있는 전원의 원격 관리 등도 간편하게 실현할 수 있습니다.

출력 사양으로는 출력 전력 750W와 1500W의 2타입이 있으며, 동작 영역은 넓은 전압·전류 설정의 조합이 가능한 「3배비」의 전력형입니다. 예를 들어 정격 출력 전력 1500W 타입의 PWX1500ML에서는 80V-18.75A부터 26.8V-56A까지 자연스러운 동작이 가능합니다. 또한 입력 전원 전압도 85V~265V의 유니버설 사양으로 하고, 고조파 전류 억제를 위한 PFC(역률 개선 회로)도 내장하고 있습니다. 그 외에 아날로그 외부 제어·모니터 출력, 마스터 슬레이브 병렬 운전 기능, 각종 보호 기능, 메모리 기능 등을 장비하고 있습니다. ※하프랙 모델 Ver2.0부터 대응

LAN 표준 장비 × VMCB (가상 멀티채널 버스)기능으로
네트워크형 원격제어·감시를 지원

PWX시리즈는 통신 인터페이스로서 LAN, USB, RS-232C를 표준으로 장비하고 있습니다. 또한 복수의 PWX시리즈를 가상 그룹화하여 관리할 수 있는 「VMCB(가상 멀티채널 버스)」기능※1을 병용함으로써 1대N은 물론 N대M이며 대규모 네트워크형의 원격제어·감시를 효율적으로 수행할 수 있습니다.

특히 LAN은 LXI(LAN eXtention for Instrumentation) 대응이므로 PC, 스마트폰, 태블릿 등의 웹브라우저에서 PWX시리즈에 내장된 웹서버에 액세스하여 전원을 제어·감시할 수 있습니다.

또한 별매의 시퀀스 작성·제어 소프트웨어 SD013-PWX(Wavy for PWX)에서는 VMCB 접속된 PWX시리즈를 채널 지정으로(개별적으로) 설정하는 것은 물론 글로벌 명령을 이용한 일괄 제어도 가능합니다※2. 복수 대를 일제히 출력 ON/OFF하거나 출력 전압·전류값을 조작하는 등의 작업을 수행할 수 있습니다.

※1: PWX750ML은 펌웨어 Ver.2.0 이상에서 대응 예정. ※2: SD013-PWX(Wavy for PWX)의 「직접 제어」에서만 유효합니다. 또한 글로벌 명령은 VXI-11/HiSLIP/SCPI-RAW의 제어에서도 이용 가능합니다.

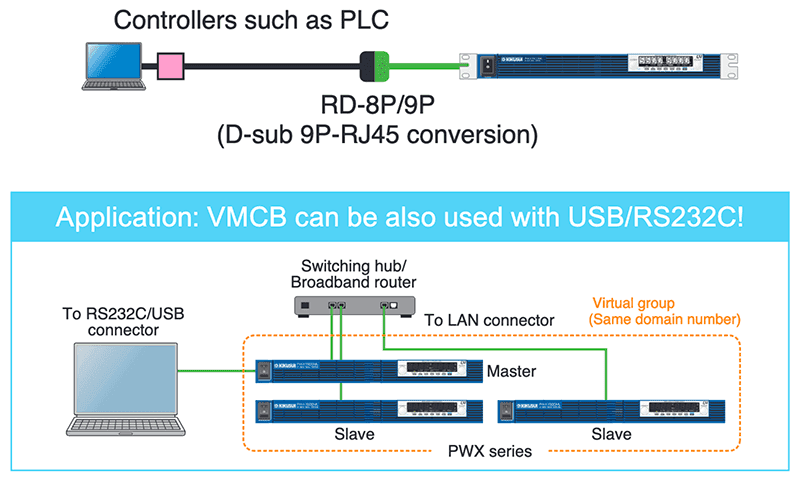

LAN 인터페이스와 VMCB에 의한 기본 구성(예)

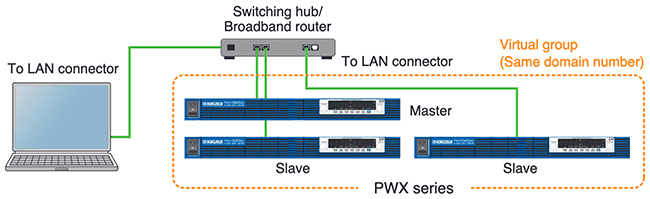

PC와 PWX시리즈를 허브를 사용하여 LAN 접속하고, 가상 그룹화하는 PWX시리즈를 아래 그림과 같이 설정합니다. 또한 가상 그룹 설정 수는 최대 255, 1그룹당 최대 구성 대수는 31이며, 그룹 내 기종 혼재도 가능합니다.

Open in a new window
구성IP 주소도메인 번호채널 번호
마스터 장치192.168.1.110
슬레이브 장치192.168.1.2※11
192.168.1.3※12

※ DHCP 서버에 의한 자동 설정도 가능


통신 감시 기능을 추가

통신을 감시하는 기능을 갖추고 있습니다. 예를 들어 LAN 케이블이 빠져서 통신이 확립되지 않는 경우 등, 설정한 시간 내에 통신이 없으면 알람(알람 램프 점등)이 되어 출력을 오프합니다. 무제어 상태에서의 동작을 방지하여 시스템의 신뢰성을 향상시킵니다. ※펌웨어 Ver.2.2× 이상에서 대응 가능

통신 감시 기능을 추가

LAN 접속에서의 보안에 대하여내장된 웹서버에 대해서는 패스워드에 의한 액세스 제한을 걸 수 있습니다. 또한 VXI-11/HiSLIP/SCPI-RAW에서의 제어에 대해서는 IP 주소에 의한 호스트 제한을 설정 가능합니다. 호스트 등록한 단말(최대 4대까지 등록 가능) 이외로부터의 액세스를 방지할 수 있습니다.

LAN 인터페이스

고속이며 많은 기기를 제어할 수 있는 것이 특징으로, 이론상의 제어 가능 최대 수는 약 42억(최대 통신 속도는 접속 대수에 따라 변화합니다)입니다. 또한 그 규격으로부터 제어하는 측(컨트롤러)과 제어되는 측의 혼재도 가능하므로 다양한 용도에 대응할 수 있습니다. 또한 Apple Bonjour가 도입된 컴퓨터 시스템에서는 IP 주소 대신 호스트명으로 액세스할 수도 있습니다. AUTO MDIX 기능 탑재:PWX시리즈는 접속되는 LAN 케이블이 스트레이트인지 크로스인지를 자동 판별하여 적절한 방법으로 접속할 수 있습니다.

LAN 인터페이스

USB 인터페이스

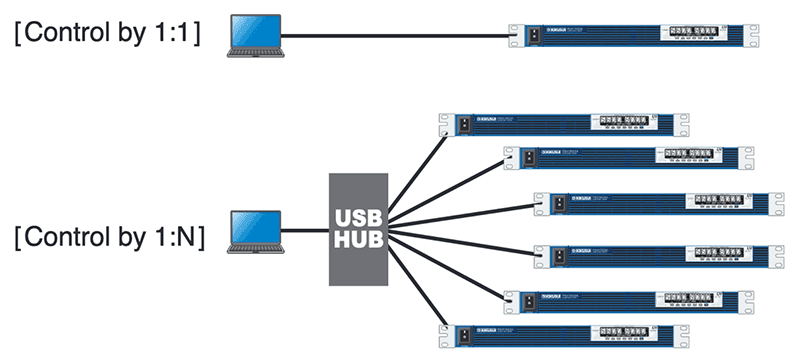

플러그 and 플레이에 의한 자동 인식은 디지털 제어 시의 복잡한 설정 조작으로부터 사용자를 해방시키며, 1:1에서의 제어에 적합합니다. 규격상의 최대 접속 기기 대수는 127입니다. 또한 PWX시리즈는 USB2.0에 준거하고 있으며, 최대 12Mbps(Full Speed)의 통신 속도를 실현하고 있습니다.

USB 인터페이스

내장 WEB서버로 간단 액세스

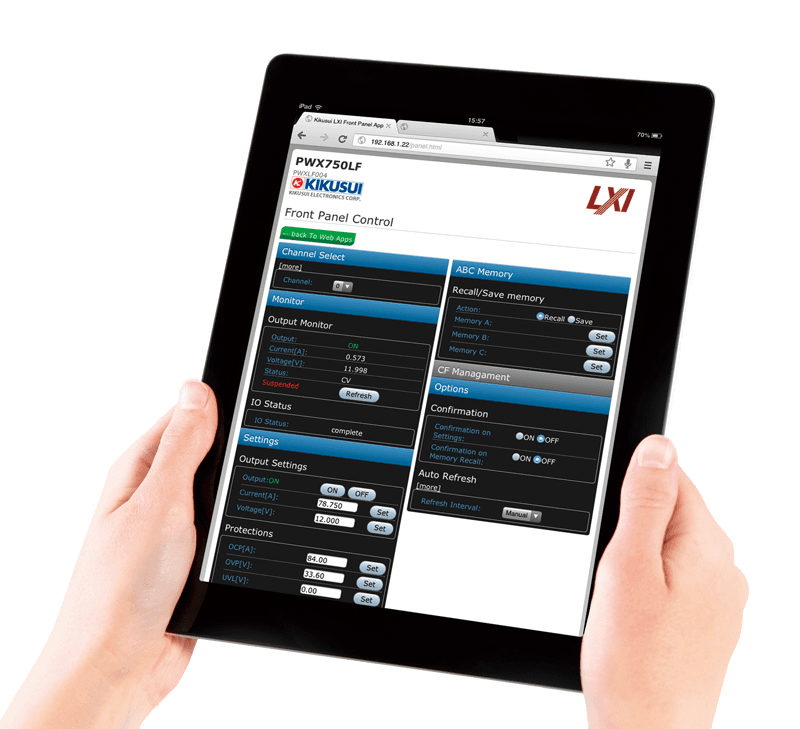

PC, 스마트폰, 태블릿의 웹브라우저에서 PWX시리즈에 내장된 웹서버에 액세스하여 제어·감시할 수 있습니다.

내장 WEB서버로 간단 액세스

애플리케이션 소프트웨어

전원의 자동 시험을 지원하는 소프트웨어. 마우스를 사용하여 그림 그리기 감각 표계산 감각으로 작성·편집!

「SD013-PWX(Wavy for PWX)」는 기쿠스이제 전원장치의 시퀀스 작성·실행을 지원하기 위한 소프트웨어입니다. Wavy for PWX는 PC를 사용하여 원하는 시퀀스 패턴을 직관적이고 시각적으로, 프로그램 언어를 전혀 모르는 분도 간편하게 만들 수 있는 것을 목표로 개발되었습니다. 전압·전류의 모니터링, 로깅 등, 리모컨 감각으로 전원을 조작할 수 있게 되어 있습니다.

Wavy for PWX

RS-232C 인터페이스

PWX시리즈에서는 RS-232C 접속 커넥터도 장비하고 있습니다. PC, 시퀀서 등과의 통신에 이용할 수 있습니다. 또한 커넥터 형상이 RJ45이므로 사용 시에는 D-sub 9P – RJ45 변환 케이블(RD-8P/9P)을 별도로 구입하십시오.

내장 웹서버로 간편 액세스

에뮬레이션 설정
명령 언어 설정 기능

국내외 각사의 에뮬레이션 설정이 가능!

리모트 컨트롤 시에 사용하는 명령 언어와 에뮬레이션을 설정할 수 있습니다. 에뮬레이션을 선택하면 타사 제품을 대신하여 디지털 리모트 컨트롤이 가능합니다. 또한 RS-232C 인터페이스에서는 명령 언어 설정을 LGCy(레거시) 언어로 함으로써 타 제품이나 당사 PAG 제품 고유의 명령에도 대응합니다.

동작 영역

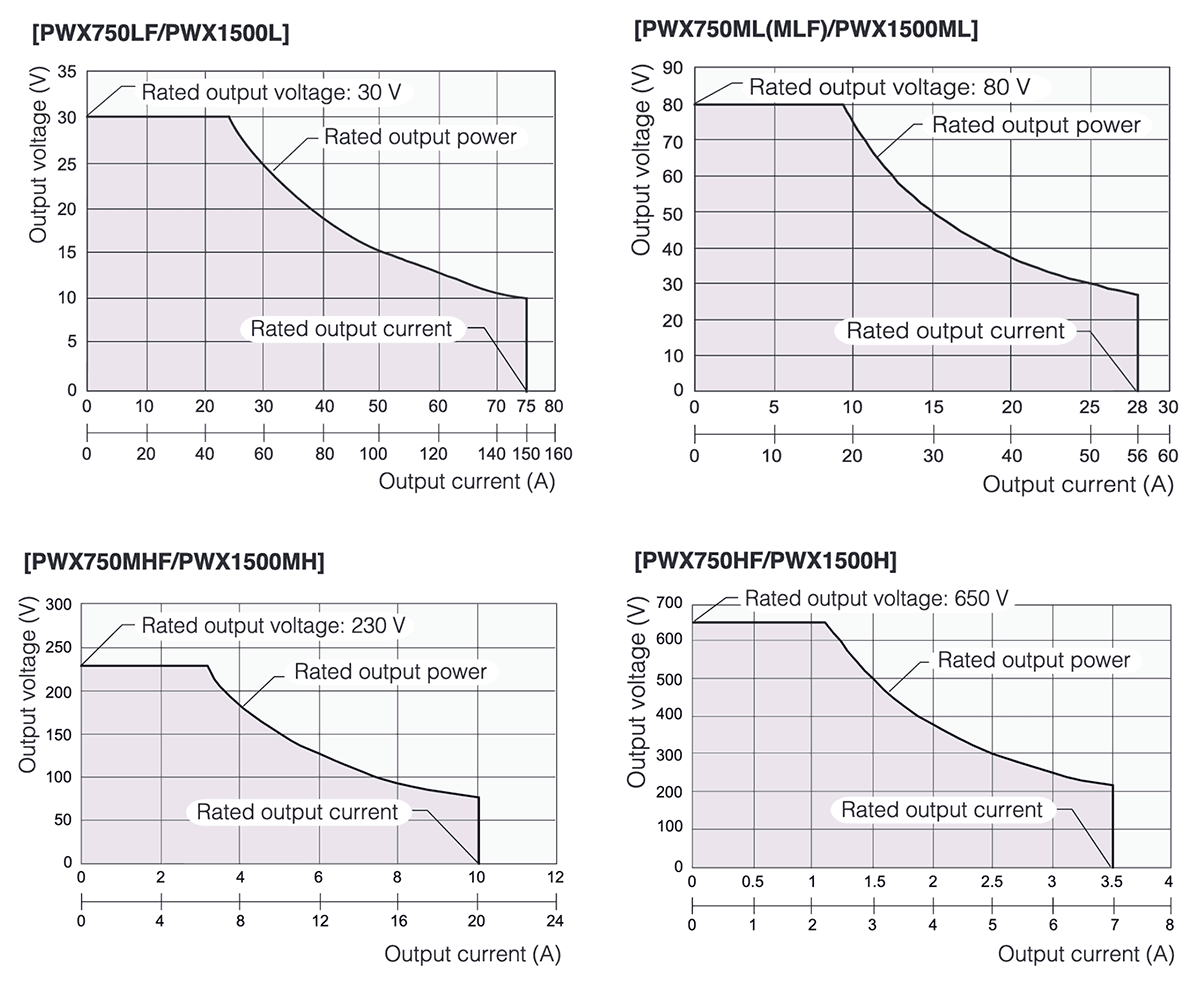

3배비의 전력형 동작

동작 영역은 넓은 전압·전류 설정의 조합이 가능한 「3배비」의 전력형입니다. 예를 들어 정격 출력 전력 1500W 모델의 PWX1500ML에서는 80V-18.75A부터 26.8V-56A까지 자연스러운 동작이 가능합니다.

넓은 전압·전류 설정의 조합이 가능한 「3배비」

Open in a new window
모델 타입정격 전압 범위정격 출력 전압 례750W1500W
L（LF）10V～30V10V75A〜25A75A150A〜50A150A
12.5V60A120A
15V50A100A
20V37.5A75A
30V25A50A
ML（MLF）26.8V～80V26.8V28A〜9.37A28A56A〜18.75A56A
30V25A50A
35V21.4A42.8A
40V18.75A37.5A
45V16.66A33.33A
60V12.5A25A
80V9.375A18.75A
MH（MHF）75V～230V75V10A〜3.26A10A20A〜6.52A20A
80V9.375A18.75A
100V7.5A15A
150V5A10A
200V3.75A7.5A
230V3.26A6.52A
H（HF）214.2V～650V214.2V3.5A〜1.153A3.5A7A〜2.307A7A
300V2.5A5A
400V1.875A3.75A
500V1.5A3A
600V1.25A2.5A
650V1.153A2.307A

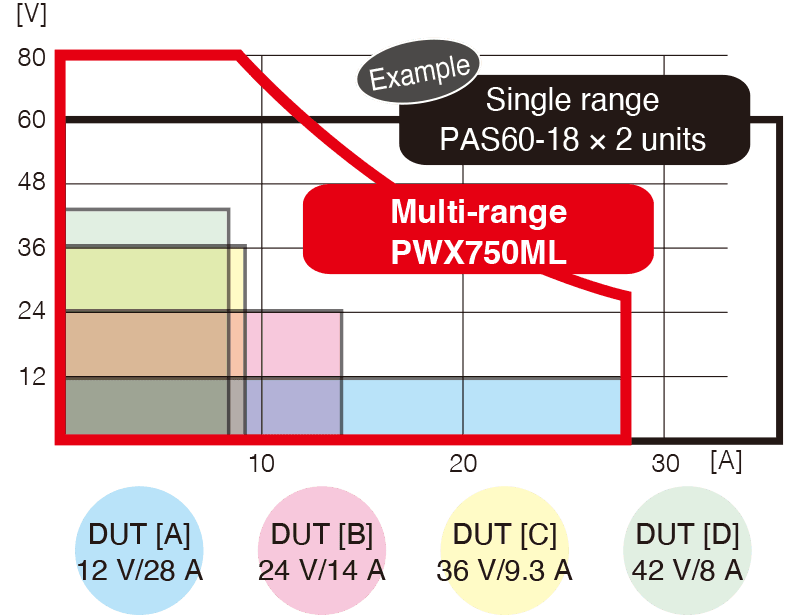

공간 비용 비교

단일 레인지 모델 여러대 분의 역할!

단일 레인지 모델 여러대분의 역할!

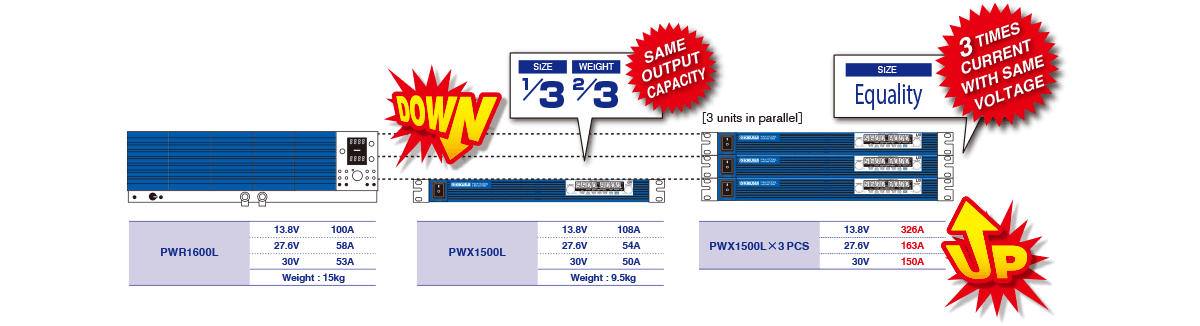

PWR1600L과 PWX1500L의 비교(예)

PWR1600L과 PWX1500L의 비교(예)

용량확장

직렬운전

2대까지 직렬로 접속할 수 있습니다. 2대의 출력 전압을 합계한 전압이 부하에 공급됩니다. 전압의 설정 정확도는 단체의 정확도입니다.
*원컨트롤 운전은 할 수 없습니다. *PWX750HF, PWX1500H 제외

실용적인 편리 기능을 표준 장비

블리더 ON/OFF 기능

PWX시리즈에는 출력단에 콘덴서가 접속되어 있으며, OUTPUT OFF 시에 그 전하를 방전시키기 위한 블리더 회로가 탑재되어 있습니다. 예를 들어 출력 단자에 배터리 등이 접속된 경우, OUTPUT OFF여도 블리더 회로가 ON 상태에서는 블리더 회로에 의해 배터리나 전지 등의 전하를 방전시켜 버립니다. 이 경우 블리더 회로를 오프로 설정함으로써 과대한 방전을 방지할 수 있습니다. 배터리나 전지 등의 충전에 필요한 역전류 방지용 다이오드를 생략할 수 있게 됩니다.

출력 온시의 상승상태 설정

출력을 온으로 했을 때 우선되는 동작 모드(CC(정전류) 우선 / CV(정전압) 우선)를 설정할 수 있습니다. 출력 온 시의 오버슈트를 방지합니다.

프리셋 메모리 기능

전압, 전류, OVP, OCP 및 UVL의 각 설정값의 조합을 3개 저장할 수 있는 프리셋 메모리가 있습니다. 저장된 설정값은 필요할 때 프리셋 메모리에서 호출할 수 있습니다.

원 컨트롤 병렬 운전

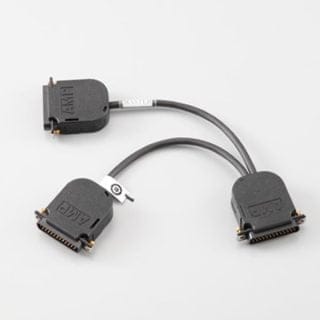

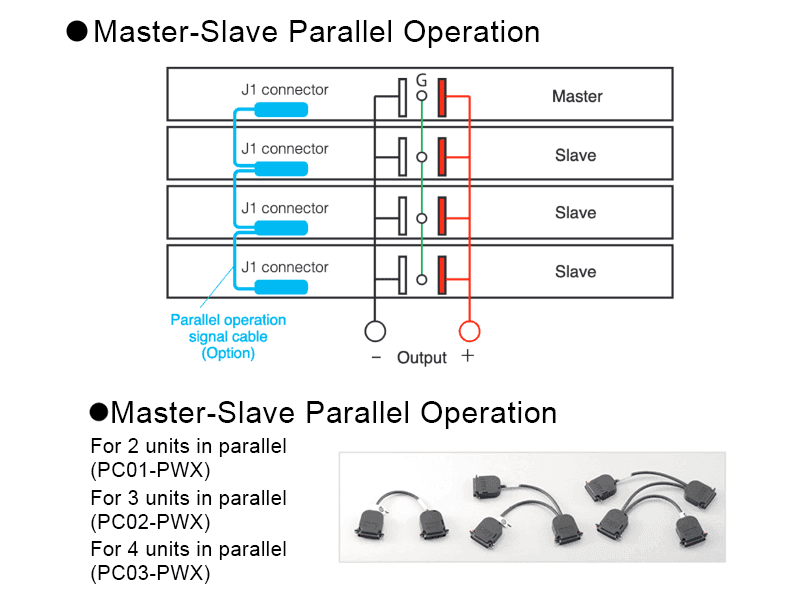

원컨트롤 병렬 운전이란 1대를 마스터기(주기), 다른 동일 모델을 슬레이브기(종기)로서 접속합니다. 접속한 시스템 전체를 마스터기의 조작으로 컨트롤하는 기능입니다. 원컨트롤 병렬 운전으로 출력 전류를 확대(최대 출력 전류: 단체의 정격 출력 전류 × 병렬 대수)할 수 있습니다. 최대 병렬 대수는 마스터기를 포함하여 4대입니다. 마스터기와 슬레이브기 간의 출력 전압 및 출력 전류의 차이는 정격의 약 5% 이내입니다.

원 컨트롤 병렬 운전

아날로그 인터페이스

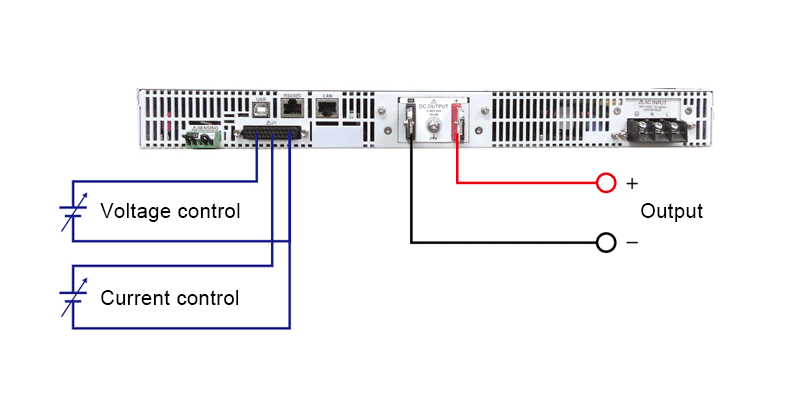

PWX시리즈는 외부 전압·저항 제어와 같은 시험용 전원장치의 아날로그 외부 제어·감시 용도에 필요한 인터페이스를 장비하고 있습니다. 외부 신호 입력 및 스테이터스 신호 출력은 후면 패널의 J1 커넥터를 사용하여 수행할 수 있습니다.

J1 커넥터의 단자 배열

아날로그 리모트 컨트롤·애플리케이션

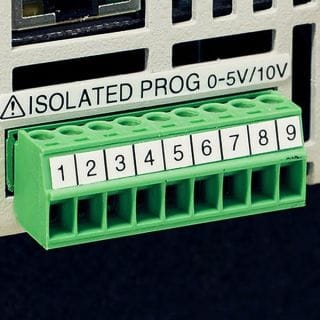

절연 아날로그 인터페이스(공장 옵션)

주문 시에 지정해 주시면 절연 아날로그 인터페이스를 내장할 수 있습니다. 출력 전압·전류의 컨트롤, 외부 접점에 의한 출력의 온/오프/셧다운, 출력 전압·전류 모니터링이 절연된 신호로 가능합니다. 본 옵션은 전압 제어형(0V~5V 또는 0V~10V)과 전류 제어형(4mA~20mA)을 선택할 수 있습니다.

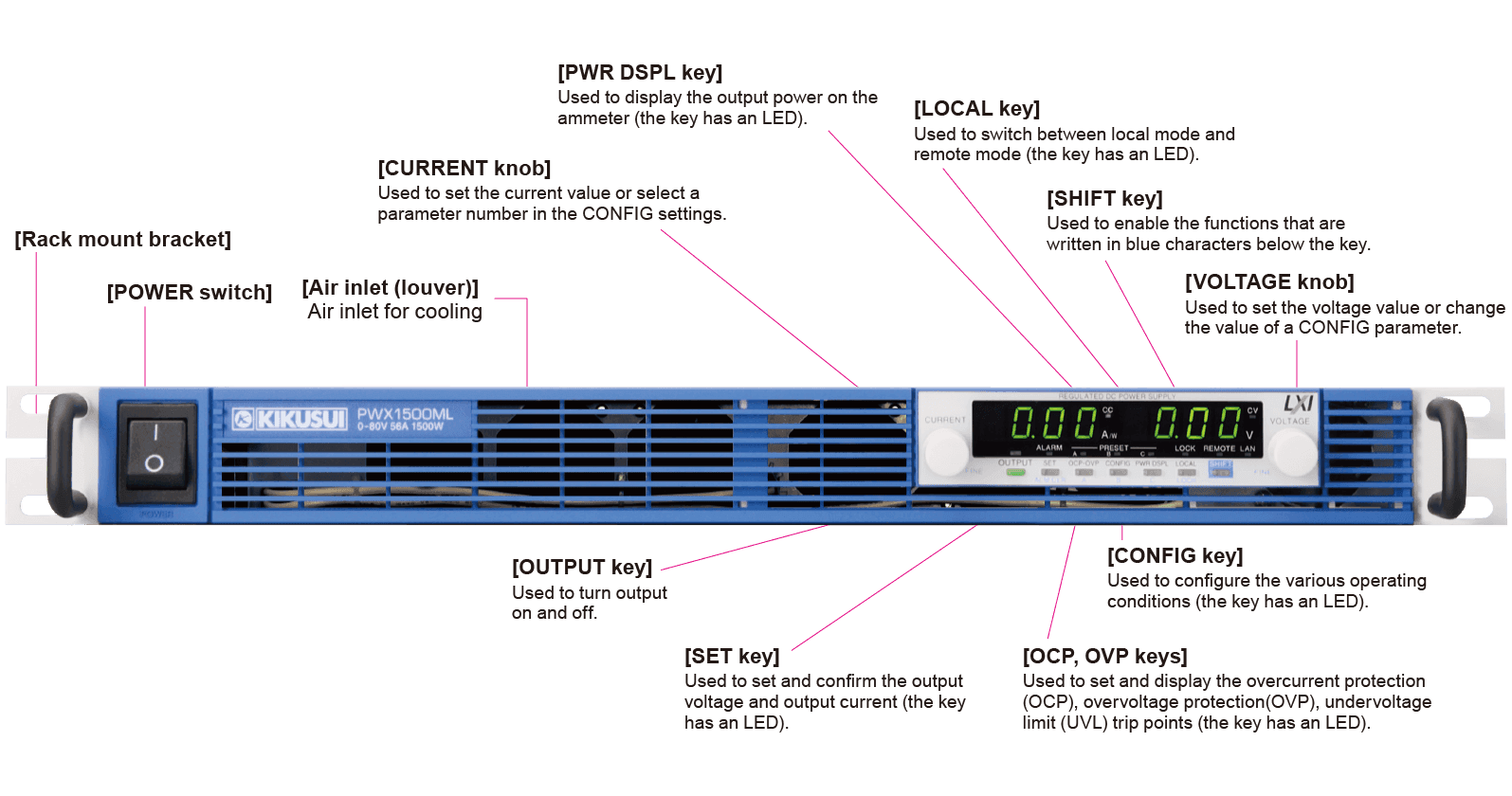

전면 패널

박형 스위칭 전원의 전면 패널

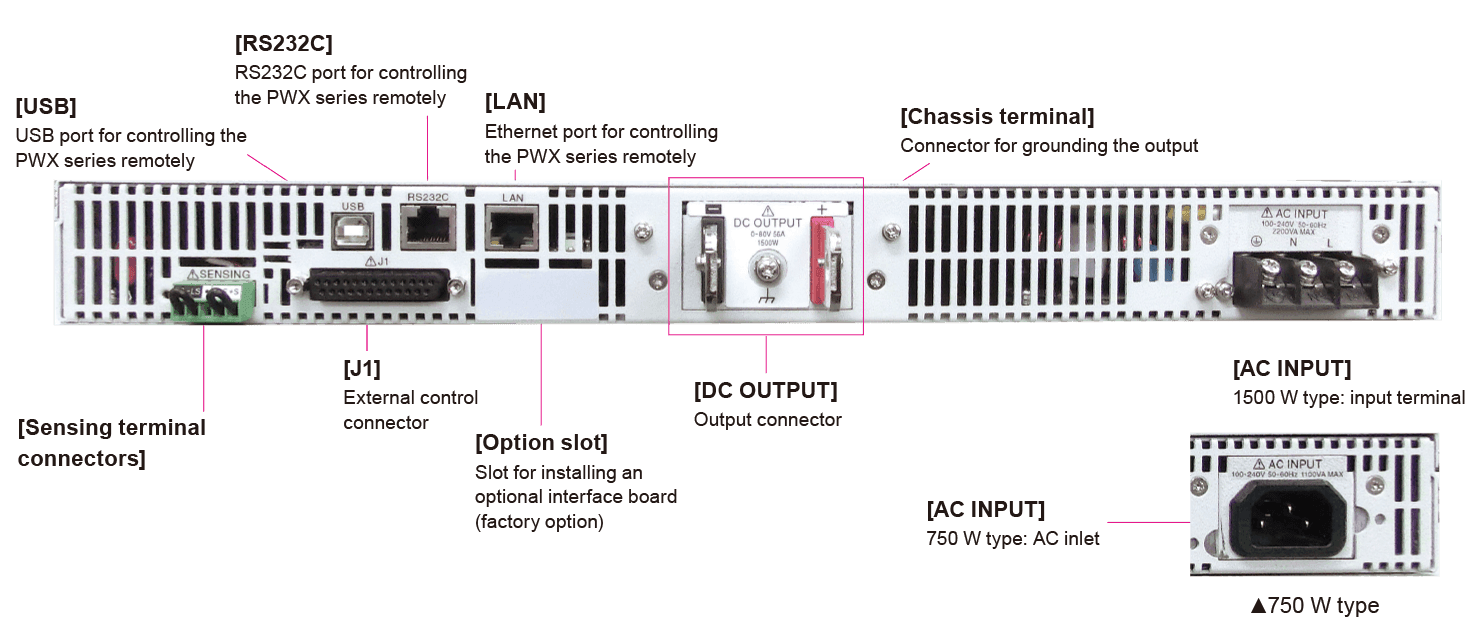

후면 패널

후면 패널

환경·신에너지 분야 솔루션내부 저항 가변 기능 ※공장 출하 옵션

내부 저항 가변 기능이란

정전압 동작 상태에서 출력 전류값에 따라 출력 전압값을 설정한 저항값에 기초하여 저하시키는 기능입니다. 이차 전지, 태양 전지, 연료 전지 등의 내부 저항을 간이적으로 모의할 수 있습니다. 또한 저항값은 본체의 컨피그 설정과 통신 인터페이스(LAN/USB/RS232C)로부터 설정할 수 있습니다.

가변 범위
Open in a new window

Rint : 내부 저항값
0 <Rint ≦ Rint (최대)

 PWX750LFPWX750MLFPWX750MHFPWX750HFPWX1500LPWX1500MLPWX1500MHPWX1500H
Rint (최소) [Ω]0.0001 *10.0010.010.10.00010.0010.010.1
Rint (최대) [Ω]0.4000 *12.85723.00185.70.2000 *11.42911.5092.9
분해능 [Ω]0.0001 *10.0010.010.10.0001 *10.0010.010.1

*1 전면 패널에서 설정하는 경우에는, 처음 받은 값은 패널에 표시하지 않습니다. 표시하는 것보다 더 미세한 분해능으로 변화하고, 한 자리 위로 반올림하여 표시합니다.

병렬 운전 시에 전면 패널에서 설정 가능한 최대 내부 저항값은 단독 운전 시의 Rint(max)를 병렬 운전 대수로 나눈 값입니다. 분해능은 단독 운전 시의 분해능을 병렬 운전 대수로 나눈 값입니다.

사양
Open in a new window
 PWX750LFPWX750MLFPWX750MHFPWX750HFPWX1500LPWX1500MLPWX1500MHPWX1500H
설정 가능 최대내부저항값
Rint(max)[Ω]		0.4002.85723.00185.70.2001.42911.5092.9

사양

PWX시리즈 750W타입

AC입력
Open in a new window
항목/형명PWX750LFPWX750MLFPWX750MHFPWX750HF
하프 랙 사이즈 PWX750ML
공칭 정격 입력100Vac〜240Vac、50Hz〜60Hz、단상
입력 전압 범위85Vac〜265Vac
입력 주파수 범위47Hz〜63Hz
전류 (최대) *1100 Vac10.5A
200 Vac5.25A
돌입전류（MAX）*270 A 이하
전력（MAX）*31100VA
역률(TYP 값)*10.99（입력전압100V）/0.97（입력전압200V）0.98（입력 전압100V）/ 0.96（입력 전압200V）
효율 (최소) *174％이상
정전 유지 시간 (최소) *320ms이상

*1 정격 부하 시. *2 POWER 스위치를 켠 직후(약 1ms 동안)에 내부 EMC 필터 회로의 콘덴서에 흐르는 충전 전류 성분은 제외합니다. *3 100Vac, 정격 부하 시.

출력
Open in a new window
항목/형명PWX750LFPWX750MLFPWX750MHFPWX750HF
하프 랙 사이즈 PWX750ML
정격출력전압 *130V80V230V650V
출력전류 *175A28A10A3.5A
출력전력750W
전압설정 가능 범위0V~31.5V0V~84V0V~241.5V0V~682.5V
설정 정확도±(설정값의 0.05% + 정격의 0.05%)
전원 변동 *2±5mV±10mV±25mV±67mV
부하 변동 *3±5mV±10mV±25mV±67mV
과도 응답 *41ms 이하7ms 이하
리플 노이즈 *5(p-p) *660mV80mV120mV330mV
(rms) *78mV8mV25mV60mV
상승 시간정격 부하시100ms
무 부하시100ms
하강 시간 *8정격 부하시100ms150ms250ms
무 부하시450ms550ms1500ms3000ms
원격 감지 최대 보상 전압 (편도)1.5V4V5V5V
온도 계수 (MAX) *9100ppm/℃ (외부 제어 시)
전류설정 가능 범위0A~78.75A0A~29.4A0A~10.5A0A~3.675A
설정 정확도 *10±(설정값의 0.5% + 정격의 0.1%)
전원변동±9.5mA±4.8mA±3mA±2.35mA
부하변동±20mA±10.6mA±7mA±5.7mA
리플 노이즈 *11(rms) *7150mA65mA30mA15mA
온도 계수 (TYP 값) *9100ppm/℃

*1 최대 출력 전압 및 최대 출력 전류는 최대 출력 전력에 의해 제한됩니다. *2 85Vac~135Vac 또는 170Vac~265Vac, 일정 부하. *3 정격 출력 전압에서 부하를 무부하 → 정격 부하(정격 출력 전력/정격 출력 전압)까지 변화시켰을 때의 변화량. 센싱 포인트에서 측정. *4 출력 전압이 정격 출력 전압의 ±(0.1%+10mV) 이내로 복귀하는 시간. 부하 전류의 변동값은 설정된 출력 전압에서의 최대 전류의 50%~100%. *5 EITA 규격 RC-9131C 프로브를 사용하여 측정. 정격 출력 전류에서. *6 측정 주파수 대역이 10Hz~20MHz인 경우. *7 측정 주파수 대역이 5Hz~1MHz인 경우. *8 브리더 회로의 온/오프 설정이 켜져 있는 경우. *9 주위 온도 0℃~50℃ 범위인 경우. *10 PWX750HF는 정격 전류의 0.2%~100% 범위시. *11 출력 전압(정격 전력 ÷ 정격 전류)이 정격의 10%~100%인 경우. 정격 출력 전류시.

표시 기능
Open in a new window
항목/형명PWX750LFPWX750MLFPWX750MHFPWX750HF
하프 랙 사이즈 PWX750ML
전압 표시최대 표시99.99(고정소수점)999.9(고정소수점)
표시 정확도±(rdng의 0.2% + 5 digits)
전류 표시최대 표시99.99(고정소수점)9.999(고정소수점)
표시 정확도±(rdng의 0.5% + 5 digits)
전력 표시 *1 PWR DSPL 키 점등（적색）
최대 표시9999
표시 정확도전류값과 전압값의 곱셈 결과 표시
동작 표시OUTPUT ON/OFF, CV 동작, CC 동작, 알람 동작, 원격 동작(LAN 동작), 잠금 동작, 프리셋 메모리

*1 PWR DSPL 키를 누르면 전류 표시부에 전력값을 표시합니다. 누를 때마다 전력값 표시와 전류값 표시가 전환됩니다.

보호 기능
Open in a new window
항목/형명PWX750LFPWX750MLFPWX750MHFPWX750HF
하프 랙 사이즈 PWX750ML
보호 기능과전압 보호(OVP), 과전압 보호2(OVP2), 과전류 보호(OCP), 저전압 제한(UVL), 과열 보호(OHP), 과열 보호2(OHP2), 팬 회전 이상 보호(FAN), 센싱 오접속 보호(SENSE), AC 입력 저하 보호(AC-FAIL), 셧다운(SD), 전력 제한(POWER LIMIT)
신호 출력
Open in a new window
항목/형명PWX750LFPWX750MLFPWX750MHFPWX750HF
하프 랙 사이즈 PWX750ML
모니터 신호 출력*1전압 모니터(VMON)모니터 전압 범위 선택 가능: 0V ~ 5V 또는 0V ~ 10V
설정 정확도정격의 2.5%
전류 모니터(IMON)모니터 전압 범위 선택 가능: 0V ~ 5V 또는 0V ~ 10V
설정 정확도정격의 2.5%
상태 신호 출력*1*2OUTON STATUS, CV STATUS, CC STATUS, ALM STATUS, PWR ON STATUS

*1 후면 패널 J1 커넥터. *2 포토커플러 오픈 컬렉터 출력. 최대 전압 30V, 최대 전류(싱크) 8mA. 출력 및 제어 회로와는 절연. 상태 커먼은 플로팅(대지 전압 60V 이내). 상태 신호 간은 비절연.

제어 기능
Open in a new window
항목/형명PWX750LFPWX750MLFPWX750MHFPWX750HF
하프 랙 사이즈 PWX750ML
외부 제어*1출력 전압 제어(VPGM)정격 출력 전압의0 % ～ 100 % 제어전압선택가능：0 V ～ 5 V,또는0 V ～ 10 V
정확도rtg의 5%
출력 전류 제어(IPGM)정격 출력 전류의0 % ～ 100 % 제어 전압 선택가능：0 V ～ 5 V, 또는0 V ～ 10 V
정확도rtg의 5%
출력 온/오프 제어 OUTPUT ON/OFF CONT논리 선택 가능: TTL 레벨 신호 L에서 출력 켜짐, 또는 TTL 레벨 신호 H에서 출력 켜짐
출력 셧다운 제어 SHUT DOWNTTL 레벨 신호 L에서 출력 꺼짐
알람 클리어 제어 ALM CLRTTL 레벨 신호 L에서 알람 초기화

*1 후면 패널 J1 커넥터.

기타 기능
Open in a new window
항목/형명PWX750LFPWX750MLFPWX750MHFPWX750HF
하프 랙 사이즈 PWX750ML
원 컨트롤 병렬 운전마스터 장치를 포함하여 최대 4대(동일 모델)
직렬 운전*12대(동일 모델)
프리셋 메모리전압 설정값, 전류 설정값, OVP 설정값, OCP 설정값 및 UVL 설정값의 조합을 3개까지 저장
잠금OUTPUT 키 이외의 조작을 무효화

*1 PWX750HF는 제외。

인터페이스
Open in a new window
항목/형명PWX750LFPWX750MLFPWX750MHFPWX750HF
하프 랙 사이즈 PWX750ML
소프트웨어 프로토콜IEEE Std 488.2-1992
명령어 언어SCPI Specification 1999.0 준수
호환 모드 있음(전환)*2
・TDK-Lambda 사 Genesys 시리즈, ・Agilent Technologies 사 N5700/N8700, ・Sorensen 사 DCS 시리즈 ・당사 PAG 시리즈
RS232C, USB, LANUSBTMC-USB488, LXI 1.3 Class C

*2 모든 계측기 애플리케이션 소프트웨어나 계측기 드라이버와의 호환성을 보장하는 것은 아닙니다.

일반
Open in a new window
항목/형명PWX750LFPWX750MLFPWX750MHFPWX750HF
하프 랙 사이즈 PWX750ML
환경 조건동작 환경실내 사용, 과전압 카테고리 II
작동 온도/습도0 ℃ ~ +50 ℃ / 20 %rh ~ 85 %rh (결로 없음)
보관 온도/습도-10 ℃～ +60 ℃（ML만 -20 ℃～ +70 ℃）/90 %rh 이하（결로 없음）
고도2000 m 까지
냉각 방식팬에 의한 강제 공랭
접지 극성음극 접지 또는 양극 접지 가능
접지 전압 ±250 Vmax±500 Vmax±800 Vmax
절연 아날로그 인터페이스*1±60 Vmax
내전압입력-FG 간1500 Vac, 1분간 인가 시 이상 없음
입력- 출력 간2000 Vac, 1분간 인가 시 이상 없음2250 Vac, 1분간 인가 시 이상 없음
출력-FG 간1500 Vdc (ML만 500 Vdc), 1분간 인가 시 이상 없음1600 Vdc, 1분간 인가 시 이상 없음2000 Vdc, 1분간 인가 시 이상 없음
입력-절연 아날로그 인터페이스 간*12650 Vac, 1분간 인가 시 이상 없음
출력-절연 아날로그 인터페이스 간*12300 Vdc (ML만 500 Vdc), 1분간 인가 시 이상 없음2650 Vdc, 1분간 인가 시 이상 없음3300 Vdc, 1분간 인가 시 이상 없음
절연 저항 500Vdc, 100MΩ 이상 (70% 이하)1000 Vdc, 100MΩ 이상 (70% 이하)
출력-FG 간500Vdc, 40MΩ 이상 (70% 이하)1000 Vdc, 40MΩ 이상 (70% 이하)
안전성*2다음 지침 및 규격의 요구 사항에 적합
저전압 지침 2014/35/EU*3
EN 61010-1 (Class I *4、Pollution degree 2 *7)
전자파 적합성 (EMC)*2*3다음 지침 및 규격의 요구 사항에 적합
EMC 지침 2014/30/EU
EN 61326-1 (Class A *5)
EN 55011 (Class A *5、Group 1 *6)
EN 61000-3-2, EN 61000-3-3
적용 조건: 본 제품에 연결하는 케이블 및 전선은 모두 3 m 미만을 사용
외형 치수 (최대 치수) / 질량422.8(485)W×43(44)H×500(580)Dmm/약 8kg422.8(485)W×43(44)H×500(580)Dmm/약 7.5kg
하프 랙 사이즈214W×43（55）H×437（490）Dmm/약 5kg
부속품AC 케이블 1개, OUTPUT 단자 커버 1조, 출력 단자 PWX750LF,PWX750MLF: M8 나사 세트 M8×2조 (볼트, 너트, 스프링 와셔, 와셔), PWX750MHF,PWX750HF: M5 나사 세트 M5×2조 (볼트, 너트, 스프링 와셔, 와셔), PWX750ML: M6 나사 세트 M6×2조 (볼트, 너트, 스프링 와셔, 와셔), 케이스 접속선 1개, J1 커넥터 플러그 키트 1세트 (하우징 1개, 커넥터 1개, 플러그 1개, 스트레인 릴리프 1개, 클립 2개, 나사 2종류×2개) 패킹 리스트 1부, 퀵 레퍼런스 일본어 1부, 영어 1부, 안전을 위해 1권, China RoHS 시트 1부, CD-ROM 1장

*1. 공장 옵션. *2. 특주품, 개조품에는 적용되지 않습니다. *3. 패널에 CE 마킹/UKCA 마킹의 표시가 있는 모델에 한해서만. J1 커넥터의 접속용 케이블에 코어를 장착하지 않으면 적용되지 않습니다. *4. 본 제품은 Class A 기기입니다. 공업 환경에서의 사용을 가정하고 있습니다. 본 제품을 주택 지구에서 사용하면 간섭의 원인이 될 수 있습니다. 그러한 경우에는 라디오나 텔레비전 방송의 수신 간섭을 막기 위해 사용자에 의한 전자파 방사를 감소시키는 특별한 조치가 필요할 수 있습니다. *5. 본 제품은 Group 1 기기입니다. 본 제품은 재료 처리 또는 검사/분석을 위해 전자파 방사, 유도 및/또는 정전 결합의 형태로 의도적으로 무선 주파수 에너지를 발생/사용하지 않습니다. *6. 본 제품은 Class I 기기입니다. 본 제품의 보호 도체 단자를 반드시 접지하십시오. 올바르게 접지되지 않은 경우 안전성은 보장되지 않습니다. *7. 오염이란 절연 내력 또는 표면 저항률의 저하를 일으킬 수 있는 이물(고체, 액체 또는 기체)이 부착된 상태입니다. 오염도 2는 비전도성의 오염만 존재하고 때때로 결로에 의해 일시적으로 전도성이 될 수 있는 상태를 가설하고 있습니다.

PWX시리즈 1500W타입

AC입력
Open in a new window
항목/형명PWX1500LPWX1500MLPWX1500MHPWX1500H
공칭 정격 입력100 Vac ~ 240 Vac, 50 Hz ~ 60 Hz, 단상
입력 전압 범위85 Vac ~ 265 Vac
입력 주파수 범위47Hz〜63Hz
전류 (최대) *1100 Vac21 A
200 Vac10.5 A
돌입전류（MAX）*270 A 이하
전력（MAX）*32200 VA
역률(TYP 값)*10.99 (입력 전압 100 V) / 0.97 (입력 전압 200 V)0.98 (입력 전압 100 V) / 0.96 (입력 전압 200 V)
효율 (최소) *174 % 이상
정전 유지 시간 (최소) *320 ms 이상

*1 정격 부하 시. *2 POWER 스위치를 켠 직후(약 1ms 동안)에 내부 EMC 필터 회로의 콘덴서에 흐르는 충전 전류 성분은 제외합니다. *3 100Vac, 정격 부하 시.

출력
Open in a new window
항목/형명PWX1500LPWX1500MLPWX1500MHPWX1500H
정격출력전압 *130 V80 V230 V650 V
출력전류 *1150 A56 A20 A7 A
출력전력1500 W
전압설정 가능 범위0 V ~ 31.5 V0 V ~ 84 V0 V ~ 241.5 V0 V ~ 682.5 V
설정 정확도±(설정값의 0.05% + 정격값의 0.05%)
전원 변동 *2±5 mV±10 mV±25 mV±67 mV
부하 변동 *3±5 mV±10 mV±25 mV±67 mV
과도 응답 *41ms 이하7ms 이하
리플 노이즈 *5(p-p) *660mV80mV120mV330mV
(rms) *78 mV8 mV25 mV60 mV
상승 시간정격 부하시100ms
무 부하시100ms
하강 시간 *8정격 부하시100ms150ms250ms
무 부하시800 ms1000 ms1500 ms3000 ms
원격 감지 최대 보상 전압 (편도)1.5V4V5V5V
온도 계수 (MAX) *9100 ppm/℃ (외부 제어 시)
전류설정 가능 범위0 A ~ 157.5 A0 A ~ 58.8 A0 A ~ 21 A0 A ~ 7.35 A
설정 정확도 *10±(설정값의 0.5% + 정격값의 0.1%)
전원변동±17 mA±7.6 mA±4 mA±2.7 mA
부하변동±35 mA±16.2 mA±9 mA±6.4 mA
리플 노이즈 *11(rms) *7300mA130mA60mA30mA
온도 계수 (TYP 값) *9100ppm/℃

*1 최대 출력 전압과 최대 출력 전류는 최대 출력 전력에 의해 제한됩니다.*2 85 Vac ~ 135 Vac 또는 170 Vac ~ 265 Vac, 일정 부하.*3 정격 출력 전압에서 부하를 무부하에서 정격 부하(정격 출력 전력 / 정격 출력 전압)까지 변화시켰을 때의 변화량. 센싱 포인트에서 측정.*4 출력 전압이 정격 출력 전압의 ±(0.1% + 10mV) 이내로 복귀하는 시간. 부하 전류의 변동값은 설정된 출력 전압에서의 최대 전류의 50% ~ 100%.*5 EITA 규격 RC-9131C 프로브를 사용하여 측정. 정격 출력 전류에서.*6 측정 주파수 대역이 10Hz ~ 20MHz인 경우.*7 측정 주파수 대역이 5Hz ~ 1MHz인 경우.*8 블리더 회로의 온/오프 설정이 켜져 있는 경우.*9 주위 온도 0℃ ~ 50℃ 범위인 경우.*10 PWX1500L 및 PWX1500ML은 정격 전류의 1% ~ 100% 범위에서. PWX1500H는 정격 전류의 0.2% ~ 100% 범위에서.*11 출력 전압(정격 전력 ÷ 정격 전류)이 정격의 10% ~ 100%인 경우. 정격 출력 전류에서.

표시 기능
Open in a new window
항목/형명PWX1500LPWX1500MLPWX1500MHPWX1500H
전압 표시최대 표시99.99(고정소수점)999.9(고정소수점)
표시 정확도±(rdng의 0.2% + 5 digits)
전류 표시최대 표시999.9(고정소수점)99.99(고정소수점)9.999(고정소수점)
표시 정확도±(rdng의 0.5% + 5 digits)
전력 표시 *1 PWR DSPL 키 점등（적색）
최대 표시9999
표시 정확도전류값과 전압값의 곱셈 결과 표시
동작 표시OUTPUT ON/OFF, CV 동작, CC 동작, 알람 동작, 원격 동작(LAN 동작), 잠금 동작, 프리셋 메모리

*1 PWR DSPL 키를 누르면 전류 표시부에 전력값을 표시합니다. 누를 때마다 전력값 표시와 전류값 표시가 전환됩니다.

보호 기능
Open in a new window
항목/형명PWX1500LPWX1500MLPWX1500MHPWX1500H
보호 기능과전압 보호(OVP), 과전압 보호2(OVP2), 과전류 보호(OCP), 저전압 제한(UVL), 과열 보호(OHP), 과열 보호2(OHP2), 팬 회전 이상 보호(FAN), 센싱 오접속 보호(SENSE), AC 입력 저하 보호(AC-FAIL), 셧다운(SD), 전력 제한(POWER LIMIT)
신호 출력
Open in a new window
항목/형명PWX1500LPWX1500MLPWX1500MHPWX1500H
모니터 신호 출력*1전압 모니터(VMON)모니터 전압 범위 선택 가능: 0V ~ 5V 또는 0V ~ 10V
설정 정확도정격의 2.5%
전류 모니터(IMON)모니터 전압 범위 선택 가능: 0V ~ 5V 또는 0V ~ 10V
설정 정확도정격의 2.5%
상태 신호 출력*1*2OUTON STATUS, CV STATUS, CC STATUS, ALM STATUS, PWR ON STATUS

*1 후면 패널 J1 커넥터. *2 포토커플러 오픈 컬렉터 출력. 최대 전압 30V, 최대 전류(싱크) 8mA. 출력 및 제어 회로와는 절연. 상태 커먼은 플로팅(대지 전압 60V 이내). 상태 신호 간은 비절연.

제어 기능
Open in a new window
항목/형명PWX1500LPWX1500MLPWX1500MHPWX1500H
외부 제어*1출력 전압 제어(VPGM)정격 출력 전압의 0% ~ 100%
제어 전압 선택 가능: 0V ~ 5V 또는 0V ~ 10V
정확도rtg의 5%
출력 전류 제어(IPGM)정격 출력 전류의 0% ~ 100%
제어 전압 선택 가능: 0V ~ 5V 또는 0V ~ 10V
정확도rtg의 5%
출력 온/오프 제어 OUTPUT ON/OFF CONT논리 선택 가능: TTL 레벨 신호 L에서 출력 켜짐, 또는 TTL 레벨 신호 H에서 출력 켜짐
출력 셧다운 제어 SHUT DOWNTTL 레벨 신호 L에서 출력 꺼짐
알람 클리어 제어 ALM CLRTTL 레벨 신호 L에서 알람 초기화

*1 후면 패널 J1 커넥터.

기타 기능
Open in a new window
항목/형명PWX1500LPWX1500MLPWX1500MHPWX1500H
원 컨트롤 병렬 운전마스터 장치를 포함하여 최대 4대(동일 모델)
직렬 운전 *12대(동일 모델)
프리셋 메모리전압 설정값, 전류 설정값, OVP 설정값, OCP 설정값 및 UVL 설정값의 조합을 3개까지 저장
잠금OUTPUT 키 이외의 조작을 무효화

*1 PWX1500H는 제외.

인터페이스
Open in a new window
항목/형명PWX1500LPWX1500MLPWX1500MHPWX1500H
소프트웨어 프로토콜IEEE Std 488.2-1992
명령어 언어SCPI Specification 1999.0 준수
호환 모드 있음(전환)*2
・TDK-Lambda 사 Genesys 시리즈, ・Agilent Technologies 사 N5700/N8700, ・Sorensen 사 DCS 시리즈 ・당사 PAG 시리즈
RS232C, USB, LANUSBTMC-USB488, LXI 1.3 Class C

*1. PWX1500H는 제외. *2. 모든 계측기 애플리케이션 소프트웨어나 계측기 드라이버에서의 호환성을 보증하는 것은 아닙니다.

일반
Open in a new window
항목/형명PWX1500LPWX1500MLPWX1500MHPWX1500H
환경 조건동작 환경실내 사용, 과전압 카테고리 II
작동 온도/습도0 ℃ ~ +50 ℃ / 20 %rh ~ 85 %rh (결로 없음)
보관 온도/습도-10 ℃ ~ +60 ℃ / 90 %rh 이하 (결로 없음)
고도2000 m 까지
냉각 방식팬에 의한 강제 공랭
접지 극성음극 접지 또는 양극 접지 가능
접지 전압 ±250 Vmax±500 Vmax±800 Vmax
절연 아날로그 인터페이스*1±60 Vmax
내전압입력-FG 간1500 Vac, 1분간 인가 시 이상 없음
입력- 출력 간2000 Vac, 1분간 인가 시 이상 없음2250 Vac, 1분간 인가 시 이상 없음
출력-FG 간1500 Vdc (ML만 500 Vdc), 1분간 인가 시 이상 없음1600 Vdc, 1분간 인가 시 이상 없음2000 Vdc, 1분간 인가 시 이상 없음
입력-절연 아날로그 인터페이스 간*12650 Vac, 1분간 인가 시 이상 없음
출력-절연 아날로그 인터페이스 간*12300 Vdc (ML만 500 Vdc), 1분간 인가 시 이상 없음2650 Vdc, 1분간 인가 시 이상 없음3300 Vdc, 1분간 인가 시 이상 없음
절연 저항입력-FG 간500Vdc, 100MΩ 이상 (70% 이하)
입력-출력 간500Vdc, 100MΩ 이상 (70% 이하)1000 Vdc, 100MΩ 이상 (70% 이하)
출력-FG 간500Vdc, 40MΩ 이상 (70% 이하)1000 Vdc, 40MΩ 이상 (70% 이하)
안전성*2다음 지침 및 규격의 요구 사항에 적합
저전압 지침 2014/35/EU*3
EN 61010-1 (Class I *6, 오염도 2 *7)
전자파 적합성 (EMC)*2*3다음 지침 및 규격의 요구 사항에 적합
EMC 지침 2014/30/EU
EN 61326-1 (Class A *4)
EN 55011 (Class A *4, Group 1 *5)
EN 61000-3-2, EN 61000-3-3
적용 조건: 본 제품에 연결하는 케이블 및 전선은 모두 3m 미만을 사용해야 합니다.
외형 치수 (최대 치수) / 질량422.8(485)W×43(44)H×500(580)Dmm/약 9.5kg422.8(485)W×43(44)H×500(580)Dmm/약 9kg
부속품OUTPUT 터미널 커버 1세트, INPUT 터미널 커버 세트, 출력 단자 PWX1500L, PWX1500ML: M8 나사 세트 M8×2세트 (볼트, 너트, 스프링 와셔, 와셔), PWX1500MH, PWX1500H: M5 나사 세트 M5×2세트 (볼트, 너트, 스프링 와셔, 와셔), 섀시 연결선 1개, J1 커넥터 플러그 키트 1세트 (하우징 1개, 커넥터 1개, 플러그 1개, 스트레인 릴리프 1개, 클립 2개, 나사 2종류×2개), 패킹 리스트 1부, 퀵 레퍼런스 일본어판 1부, 영어판 1부, 안전 지침서 1권, China RoHS 시트 1부, CD-ROM 1장. ※전원 코드는 포함되어 있지 않습니다. 별도 옵션(AC5.5-3P3M-M4C-VCTF)을 구매하십시오.

*1. 공장 옵션. *2. 맞춤 제작품, 개조품에는 적용되지 않습니다. *3. 패널에 CE 마킹/UKCA 마킹이 표시된 모델에 한하여 적용됩니다. J1 커넥터 연결용 케이블에 코어를 장착하지 않으면 적용되지 않습니다. *4. 본 제품은 Class A 기기입니다. 산업 환경에서의 사용을 목적으로 합니다. 본 제품을 주택 지역에서 사용할 경우 간섭의 원인이 될 수 있습니다. 그러한 경우에는 라디오 또는 TV 방송 수신 간섭을 방지하기 위해 사용자가 전자파 방사를 줄이는 특별한 조치를 취해야 할 수 있습니다. *5. 본 제품은 Group 1 기기입니다. 본 제품은 재료 처리 또는 검사/분석을 위해 전자기 방사, 유도 및/또는 정전 결합 형태로 의도적으로 무선 주파수 에너지를 발생/사용하지 않습니다. *6. 본 제품은 Class I 기기입니다. 본 제품의 보호 도체 단자를 반드시 접지하십시오. 올바르게 접지되지 않은 경우 안전성이 보장되지 않습니다. *7. 오염이란 절연 내력 또는 표면 저항률의 저하를 유발할 수 있는 이물질(고체, 액체 또는 기체)이 부착된 상태를 말합니다. 오염도 2는 비전도성 오염만 존재하며, 때때로 결로에 의해 일시적으로 전도성이 될 수 있는 상태를 가설합니다.

라인업

Options

케이블

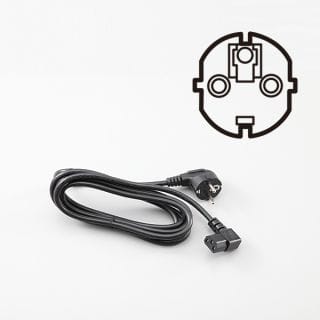

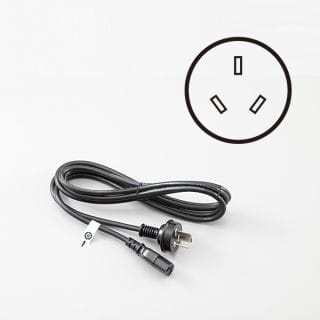

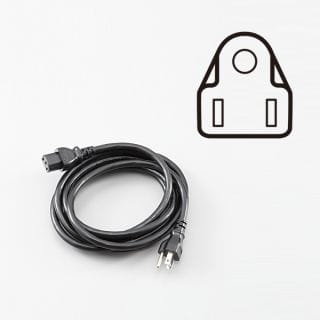

PWX750ML용 AC전원 케이블

1500W용 AC케이블

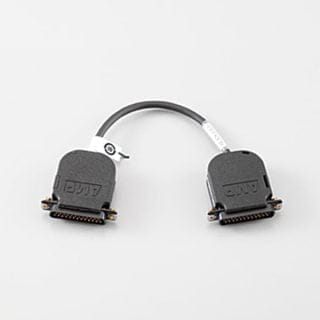

병렬 운전 케이블(2대 병렬용)

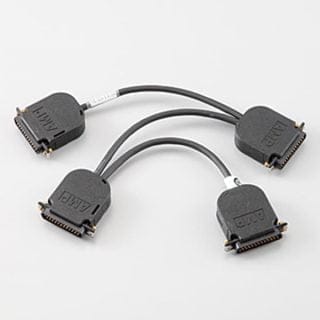

병렬 운전 케이블(3대 병렬용)

병렬 운전 케이블(4대 병렬용)

RS-232C 변환 케이블

GPIB 컨버터

절연 아날로그 인터페이스

내부 저항 가변 기능

랙마운트

애플리케이션 소프트웨어

카탈로그

아이콘
1U Wide Range Programmable DC Power Supply - PWX Series
다운로드

    KIKUSUI Holdings

    EMZ

    Language
    © KIKUSUI ELECTRONICS CORP .
    Privacy Policy |
