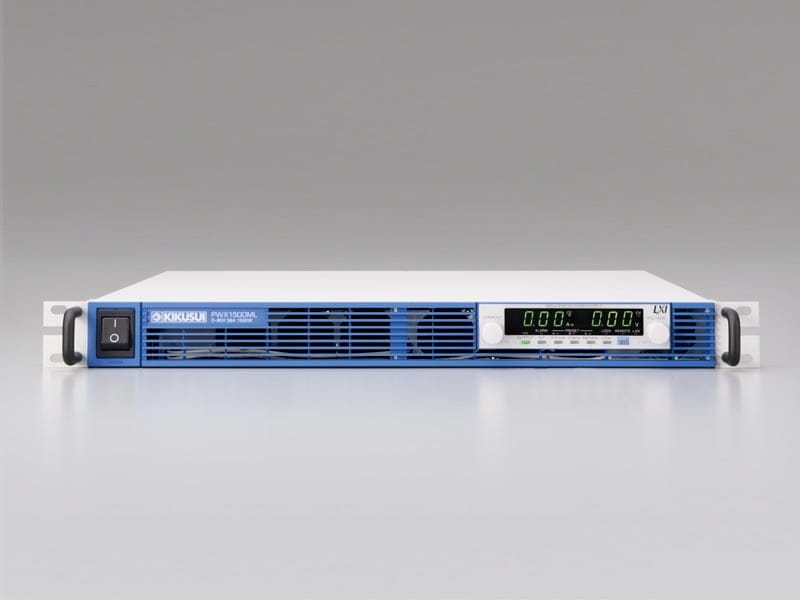

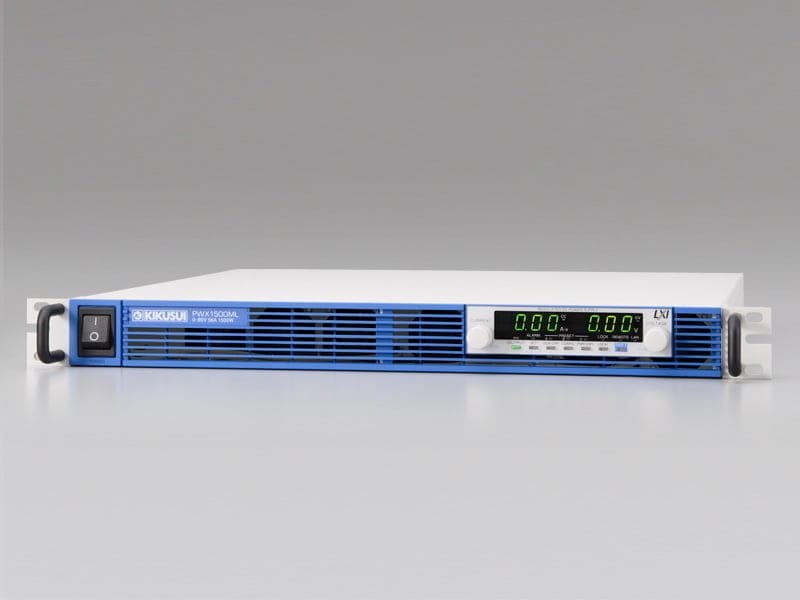

슬림형 와이드레인지 가변 스위칭전원
PWX 시리즈: 1500W 타입
320,000円
- 네트워크를 지원하는 차세대 랙 마운트 전원
- 다채널 운용을 강력하게 지원하는 VMCB(가상 멀티 채널 버스) 기능
- 랙 실장 효율을 높이는, 높이 1U(약 44mm)의 슬림형 및 경량 설계
- 전압/전류 가변 범위는 전력형(3배 비율)
- 정격 출력 전력: 750W/1500W, 정격 출력 전압: 30V/80V/230V/650V
- 역률 개선 회로 탑재: 0.99(100V 입력 시)/0.97(200V 입력 시)
| 이미지 | 형명 | Output CV [V] | Output CC [A] | Output Power [W] | 標準価格 | WEBかんたんお見積り | ||
|---|---|---|---|---|---|---|---|---|
 | PWX1500L | 0〜30V | 0 ~ 150A | 1500W | 8 | 300 | 320,000円 （税込：352,000円） | |
 | PWX1500ML | 0〜80V | 0 ~ 56A | 1500W | 8 | 130 | 320,000円 （税込：352,000円） | |
 | PWX1500MH | 0~230V | 0 ~ 20A | 1500W | 25 | 60 | 320,000円 （税込：352,000円） | |
 | PWX1500H | 0〜650V | 0〜7A | 1500W | 60 | 30 | 320,000円 （税込：352,000円） |
라인업
| 이미지 | 형명 | Output CV [V] | Output CC [A] | Output Power [W] | 標準価格 | WEBかんたんお見積り | ||
|---|---|---|---|---|---|---|---|---|
| PWX1500L | 0〜30V | 0 ~ 150A | 1500W | 8 | 300 | 320,000円 （税込：352,000円） | |
| PWX1500ML | 0〜80V | 0 ~ 56A | 1500W | 8 | 130 | 320,000円 （税込：352,000円） | |
| PWX1500MH | 0~230V | 0 ~ 20A | 1500W | 25 | 60 | 320,000円 （税込：352,000円） | |
| PWX1500H | 0〜650V | 0〜7A | 1500W | 60 | 30 | 320,000円 （税込：352,000円） |
사양
PWX시리즈 1500W타입
AC입력
| 항목/형명 | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H | |
|---|---|---|---|---|---|
| 공칭 정격 입력 | 100 Vac ~ 240 Vac, 50 Hz ~ 60 Hz, 단상 | ||||
| 입력 전압 범위 | 85 Vac ~ 265 Vac | ||||
| 입력 주파수 범위 | 47Hz〜63Hz | ||||
| 전류 (최대) *1 | 100 Vac | 21 A | |||
| 200 Vac | 10.5 A | ||||
| 돌입전류（MAX）*2 | 70 A 이하 | ||||
| 전력（MAX）*3 | 2200 VA | ||||
| 역률(TYP 값)*1 | 0.99 (입력 전압 100 V) / 0.97 (입력 전압 200 V) | 0.98 (입력 전압 100 V) / 0.96 (입력 전압 200 V) | |||
| 효율 (최소) *1 | 74 % 이상 | ||||
| 정전 유지 시간 (최소) *3 | 20 ms 이상 | ||||
*1 정격 부하 시. *2 POWER 스위치를 켠 직후(약 1ms 동안)에 내부 EMC 필터 회로의 콘덴서에 흐르는 충전 전류 성분은 제외합니다. *3 100Vac, 정격 부하 시.
출력
| 항목/형명 | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H | ||
|---|---|---|---|---|---|---|
| 정격 | 출력전압 *1 | 30 V | 80 V | 230 V | 650 V | |
| 출력전류 *1 | 150 A | 56 A | 20 A | 7 A | ||
| 출력전력 | 1500 W | |||||
| 전압 | 설정 가능 범위 | 0 V ~ 31.5 V | 0 V ~ 84 V | 0 V ~ 241.5 V | 0 V ~ 682.5 V | |
| 설정 정확도 | ±(설정값의 0.05% + 정격값의 0.05%) | |||||
| 전원 변동 *2 | ±5 mV | ±10 mV | ±25 mV | ±67 mV | ||
| 부하 변동 *3 | ±5 mV | ±10 mV | ±25 mV | ±67 mV | ||
| 과도 응답 *4 | 1ms 이하 | 7ms 이하 | ||||
| 리플 노이즈 *5 | (p-p) *6 | 60mV | 80mV | 120mV | 330mV | |
| (rms) *7 | 8 mV | 8 mV | 25 mV | 60 mV | ||
| 상승 시간 | 정격 부하시 | 100ms | ||||
| 무 부하시 | 100ms | |||||
| 하강 시간 *8 | 정격 부하시 | 100ms | 150ms | 250ms | ||
| 무 부하시 | 800 ms | 1000 ms | 1500 ms | 3000 ms | ||
| 원격 감지 최대 보상 전압 (편도) | 1.5V | 4V | 5V | 5V | ||
| 온도 계수 (MAX) *9 | 100 ppm/℃ (외부 제어 시) | |||||
| 전류 | 설정 가능 범위 | 0 A ~ 157.5 A | 0 A ~ 58.8 A | 0 A ~ 21 A | 0 A ~ 7.35 A | |
| 설정 정확도 *10 | ±(설정값의 0.5% + 정격값의 0.1%) | |||||
| 전원변동 | ±17 mA | ±7.6 mA | ±4 mA | ±2.7 mA | ||
| 부하변동 | ±35 mA | ±16.2 mA | ±9 mA | ±6.4 mA | ||
| 리플 노이즈 *11 | (rms) *7 | 300mA | 130mA | 60mA | 30mA | |
| 온도 계수 (TYP 값) *9 | 100ppm/℃ | |||||
*1 최대 출력 전압과 최대 출력 전류는 최대 출력 전력에 의해 제한됩니다.*2 85 Vac ~ 135 Vac 또는 170 Vac ~ 265 Vac, 일정 부하.*3 정격 출력 전압에서 부하를 무부하에서 정격 부하(정격 출력 전력 / 정격 출력 전압)까지 변화시켰을 때의 변화량. 센싱 포인트에서 측정.*4 출력 전압이 정격 출력 전압의 ±(0.1% + 10mV) 이내로 복귀하는 시간. 부하 전류의 변동값은 설정된 출력 전압에서의 최대 전류의 50% ~ 100%.*5 EITA 규격 RC-9131C 프로브를 사용하여 측정. 정격 출력 전류에서.*6 측정 주파수 대역이 10Hz ~ 20MHz인 경우.*7 측정 주파수 대역이 5Hz ~ 1MHz인 경우.*8 블리더 회로의 온/오프 설정이 켜져 있는 경우.*9 주위 온도 0℃ ~ 50℃ 범위인 경우.*10 PWX1500L 및 PWX1500ML은 정격 전류의 1% ~ 100% 범위에서. PWX1500H는 정격 전류의 0.2% ~ 100% 범위에서.*11 출력 전압(정격 전력 ÷ 정격 전류)이 정격의 10% ~ 100%인 경우. 정격 출력 전류에서.

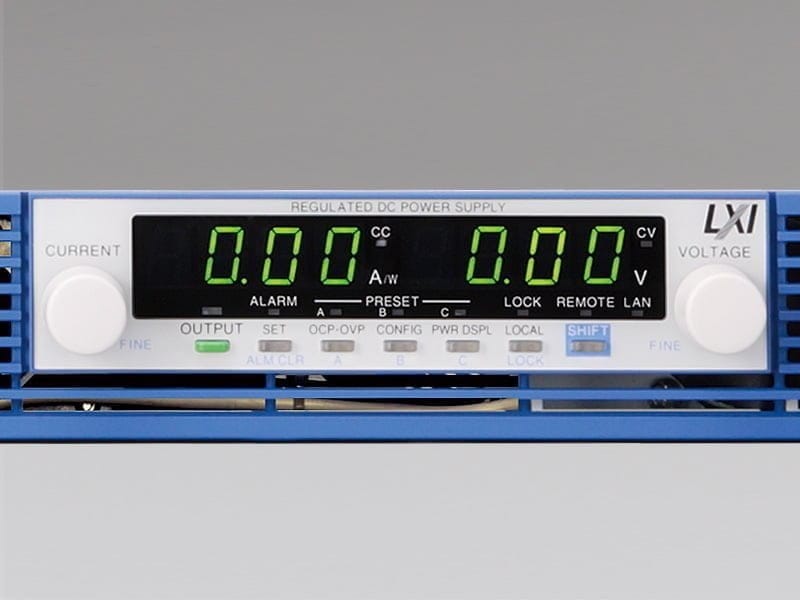

표시 기능
| 항목/형명 | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H | |
|---|---|---|---|---|---|
| 전압 표시 | 최대 표시 | 99.99(고정소수점) | 999.9(고정소수점) | ||
| 표시 정확도 | ±(rdng의 0.2% + 5 digits) | ||||
| 전류 표시 | 최대 표시 | 999.9(고정소수점) | 99.99(고정소수점) | 9.999(고정소수점) | |
| 표시 정확도 | ±(rdng의 0.5% + 5 digits) | ||||
| 전력 표시 *1 | PWR DSPL 키 점등（적색） | ||||
| 최대 표시 | 9999 | ||||
| 표시 정확도 | 전류값과 전압값의 곱셈 결과 표시 | ||||
| 동작 표시 | OUTPUT ON/OFF, CV 동작, CC 동작, 알람 동작, 원격 동작(LAN 동작), 잠금 동작, 프리셋 메모리 | ||||
*1 PWR DSPL 키를 누르면 전류 표시부에 전력값을 표시합니다. 누를 때마다 전력값 표시와 전류값 표시가 전환됩니다.
보호 기능
| 항목/형명 | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H |
|---|---|---|---|---|
| 보호 기능 | 과전압 보호(OVP), 과전압 보호2(OVP2), 과전류 보호(OCP), 저전압 제한(UVL), 과열 보호(OHP), 과열 보호2(OHP2), 팬 회전 이상 보호(FAN), 센싱 오접속 보호(SENSE), AC 입력 저하 보호(AC-FAIL), 셧다운(SD), 전력 제한(POWER LIMIT) | |||
신호 출력
| 항목/형명 | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H | |
|---|---|---|---|---|---|
| 모니터 신호 출력*1 | 전압 모니터(VMON) | 모니터 전압 범위 선택 가능: 0V ~ 5V 또는 0V ~ 10V | |||
| 설정 정확도 | 정격의 2.5% | ||||
| 전류 모니터(IMON) | 모니터 전압 범위 선택 가능: 0V ~ 5V 또는 0V ~ 10V | ||||
| 설정 정확도 | 정격의 2.5% | ||||
| 상태 신호 출력*1*2 | OUTON STATUS, CV STATUS, CC STATUS, ALM STATUS, PWR ON STATUS | ||||

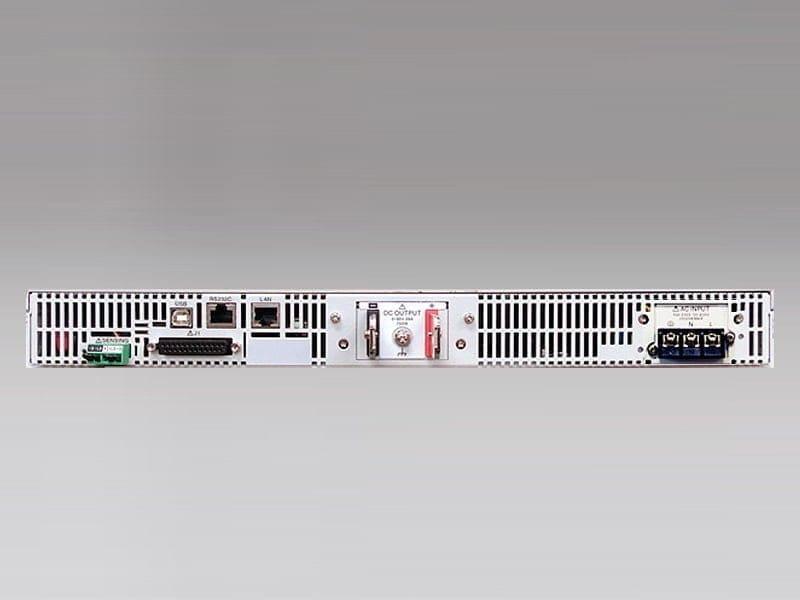

*1 후면 패널 J1 커넥터. *2 포토커플러 오픈 컬렉터 출력. 최대 전압 30V, 최대 전류(싱크) 8mA. 출력 및 제어 회로와는 절연. 상태 커먼은 플로팅(대지 전압 60V 이내). 상태 신호 간은 비절연.
제어 기능
| 항목/형명 | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H | |
|---|---|---|---|---|---|
| 외부 제어*1 | 출력 전압 제어(VPGM) | 정격 출력 전압의 0% ~ 100% 제어 전압 선택 가능: 0V ~ 5V 또는 0V ~ 10V | |||
| 정확도 | rtg의 5% | ||||
| 출력 전류 제어(IPGM) | 정격 출력 전류의 0% ~ 100% 제어 전압 선택 가능: 0V ~ 5V 또는 0V ~ 10V | ||||
| 정확도 | rtg의 5% | ||||
| 출력 온/오프 제어 OUTPUT ON/OFF CONT | 논리 선택 가능: TTL 레벨 신호 L에서 출력 켜짐, 또는 TTL 레벨 신호 H에서 출력 켜짐 | ||||
| 출력 셧다운 제어 SHUT DOWN | TTL 레벨 신호 L에서 출력 꺼짐 | ||||
| 알람 클리어 제어 ALM CLR | TTL 레벨 신호 L에서 알람 초기화 | ||||
*1 후면 패널 J1 커넥터.
기타 기능
| 항목/형명 | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H |
|---|---|---|---|---|
| 원 컨트롤 병렬 운전 | 마스터 장치를 포함하여 최대 4대(동일 모델) | |||
| 직렬 운전 *1 | 2대(동일 모델) | |||
| 프리셋 메모리 | 전압 설정값, 전류 설정값, OVP 설정값, OCP 설정값 및 UVL 설정값의 조합을 3개까지 저장 | |||
| 잠금 | OUTPUT 키 이외의 조작을 무효화 | |||
*1 PWX1500H는 제외.
인터페이스
| 항목/형명 | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H |
|---|---|---|---|---|
| 소프트웨어 프로토콜 | IEEE Std 488.2-1992 | |||
| 명령어 언어 | SCPI Specification 1999.0 준수 호환 모드 있음(전환)*2 ・TDK-Lambda 사 Genesys 시리즈, ・Agilent Technologies 사 N5700/N8700, ・Sorensen 사 DCS 시리즈 ・당사 PAG 시리즈 | |||
| RS232C, USB, LAN | USBTMC-USB488, LXI 1.3 Class C | |||
*1. PWX1500H는 제외. *2. 모든 계측기 애플리케이션 소프트웨어나 계측기 드라이버에서의 호환성을 보증하는 것은 아닙니다.
일반
| 항목/형명 | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H | |
|---|---|---|---|---|---|
| 환경 조건 | 동작 환경 | 실내 사용, 과전압 카테고리 II | |||
| 작동 온도/습도 | 0 ℃ ~ +50 ℃ / 20 %rh ~ 85 %rh (결로 없음) | ||||
| 보관 온도/습도 | -10 ℃ ~ +60 ℃ / 90 %rh 이하 (결로 없음) | ||||
| 고도 | 2000 m 까지 | ||||
| 냉각 방식 | 팬에 의한 강제 공랭 | ||||
| 접지 극성 | 음극 접지 또는 양극 접지 가능 | ||||
| 접지 전압 | ±250 Vmax | ±500 Vmax | ±800 Vmax | ||
| 절연 아날로그 인터페이스*1 | ±60 Vmax | ||||
| 내전압 | 입력-FG 간 | 1500 Vac, 1분간 인가 시 이상 없음 | |||
| 입력- 출력 간 | 2000 Vac, 1분간 인가 시 이상 없음 | 2250 Vac, 1분간 인가 시 이상 없음 | |||
| 출력-FG 간 | 1500 Vdc (ML만 500 Vdc), 1분간 인가 시 이상 없음 | 1600 Vdc, 1분간 인가 시 이상 없음 | 2000 Vdc, 1분간 인가 시 이상 없음 | ||
| 입력-절연 아날로그 인터페이스 간*1 | 2650 Vac, 1분간 인가 시 이상 없음 | ||||
| 출력-절연 아날로그 인터페이스 간*1 | 2300 Vdc (ML만 500 Vdc), 1분간 인가 시 이상 없음 | 2650 Vdc, 1분간 인가 시 이상 없음 | 3300 Vdc, 1분간 인가 시 이상 없음 | ||
| 절연 저항 | 입력-FG 간 | 500Vdc, 100MΩ 이상 (70% 이하) | |||
| 입력-출력 간 | 500Vdc, 100MΩ 이상 (70% 이하) | 1000 Vdc, 100MΩ 이상 (70% 이하) | |||
| 출력-FG 간 | 500Vdc, 40MΩ 이상 (70% 이하) | 1000 Vdc, 40MΩ 이상 (70% 이하) | |||
| 안전성*2 | 다음 지침 및 규격의 요구 사항에 적합 저전압 지침 2014/35/EU*3 EN 61010-1 (Class I *6, 오염도 2 *7) | ||||
| 전자파 적합성 (EMC)*2*3 | 다음 지침 및 규격의 요구 사항에 적합 EMC 지침 2014/30/EU EN 61326-1 (Class A *4) EN 55011 (Class A *4, Group 1 *5) EN 61000-3-2, EN 61000-3-3 적용 조건: 본 제품에 연결하는 케이블 및 전선은 모두 3m 미만을 사용해야 합니다. | ||||
| 외형 치수 (최대 치수) / 질량 | 422.8(485)W×43(44)H×500(580)Dmm/약 9.5kg | 422.8(485)W×43(44)H×500(580)Dmm/약 9kg | |||
| 부속품 | OUTPUT 터미널 커버 1세트, INPUT 터미널 커버 세트, 출력 단자 PWX1500L, PWX1500ML: M8 나사 세트 M8×2세트 (볼트, 너트, 스프링 와셔, 와셔), PWX1500MH, PWX1500H: M5 나사 세트 M5×2세트 (볼트, 너트, 스프링 와셔, 와셔), 섀시 연결선 1개, J1 커넥터 플러그 키트 1세트 (하우징 1개, 커넥터 1개, 플러그 1개, 스트레인 릴리프 1개, 클립 2개, 나사 2종류×2개), 패킹 리스트 1부, 퀵 레퍼런스 일본어판 1부, 영어판 1부, 안전 지침서 1권, China RoHS 시트 1부, CD-ROM 1장. ※전원 코드는 포함되어 있지 않습니다. 별도 옵션(AC5.5-3P3M-M4C-VCTF)을 구매하십시오. | ||||
*1. 공장 옵션. *2. 맞춤 제작품, 개조품에는 적용되지 않습니다. *3. 패널에 CE 마킹/UKCA 마킹이 표시된 모델에 한하여 적용됩니다. J1 커넥터 연결용 케이블에 코어를 장착하지 않으면 적용되지 않습니다. *4. 본 제품은 Class A 기기입니다. 산업 환경에서의 사용을 목적으로 합니다. 본 제품을 주택 지역에서 사용할 경우 간섭의 원인이 될 수 있습니다. 그러한 경우에는 라디오 또는 TV 방송 수신 간섭을 방지하기 위해 사용자가 전자파 방사를 줄이는 특별한 조치를 취해야 할 수 있습니다. *5. 본 제품은 Group 1 기기입니다. 본 제품은 재료 처리 또는 검사/분석을 위해 전자기 방사, 유도 및/또는 정전 결합 형태로 의도적으로 무선 주파수 에너지를 발생/사용하지 않습니다. *6. 본 제품은 Class I 기기입니다. 본 제품의 보호 도체 단자를 반드시 접지하십시오. 올바르게 접지되지 않은 경우 안전성이 보장되지 않습니다. *7. 오염이란 절연 내력 또는 표면 저항률의 저하를 유발할 수 있는 이물질(고체, 액체 또는 기체)이 부착된 상태를 말합니다. 오염도 2는 비전도성 오염만 존재하며, 때때로 결로에 의해 일시적으로 전도성이 될 수 있는 상태를 가설합니다.
