안전 관련 시험 기기 접지 도통 시험기

접지 도통 시험기

TOS6210

380,000円（税込：418,000円）

시험 전류값: AC6A~60A, 저항값: 0.001Ω~0.600Ω
저항값·전압 강하에서의 판정이 가능
오프셋 캔슬 기능 탑재
시험 조건을 100가지 기억
시험 조건의 프로그램화가 가능
컨택트 체크 기능 탑재
GPIB, RS232C 표준 장비

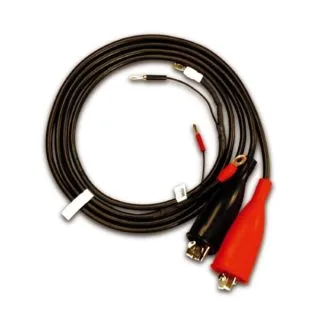

테스트 리드 표준 장비(TL12-TOS)

カート機能が動くまでの [yith_wcwl_add_to_wishlist]

SKU： TOS6210

카탈로그
수동
2D CAD
업데이터/드라이버

제품 개요

최대 60A까지의 規格 시험에 대응하는 접지 도통 시험기

TOS6210은 IEC, EN, VDE, BS, UL, JIS, 전기용품안전법 등의 기존 안전 規格에 더하여 정보처리기기(ITE)의 안전 規格 UL에도 대응할 수 있는 대전류 타입의 접지 도통 시험기입니다. 정전류 구동 방식에 의한 왜곡이 적은 전류 파형과 높은 측정 정확도 등의 기본 성능 및 각종 기능은 기존 제품(TOS6200)에서 계승하면서, 최대 시험 전류를 30A에서 동 規格이 요구하는 60A까지 확대하였습니다. 또한 規格에서 요구되는 전압 강하에서의 판정도 가능합니다.

또한 본체 패널 메모리에 정보처리기기, 가전, 의료기기, 계측기 등 20종류의 안전 規格 시험 조건을 미리 저장하여, 간단한 호출 조작으로 UL 規格을 비롯하여 IEC, JIS 등에서 정해진 보호 접지(Protective earthing)나 보호 접속(Protective bonding)의 도통 시험 설정을 할 수 있습니다. 그 외에도 오프셋 캔슬 기능이나 교정 연월일·제조번호 등을 입력해 두고 GPIB/RS232C에서 읽어내는 메모 기능 등 현장의 세밀한 요구에 부응하는 기능도 탑재되어 있습니다.

사양

Open in a new window

출력부

전류 설정 범위 1 4		AC 6.0A ~ 62.0A (최대 정격 출력 이하이고 출력 단자 전압이 5.4V 이하인 저항의 경우)
	분해능	0.1A
	정확도	±(설정값의 1% + 0.4A)
최대 정격 출력		220VA(출력 단자에서)
왜율		2% 이하(20A 이상의 0.1Ω 순저항 부하의 경우)
주파수		50/60Hz 정현파(선택 가능)
주파수	정확도	±200ppm
개방 단자 전압		6Vrms 이하
출력 방식		PWM 스위칭 방식

출력 전류계

측정 범위	AC 0.0A ~ 66.0A
분해능/정확도	0.1A/±(판독값의 1% + 0.4A)
응답	평균값 응답/실효값 표시(응답 시간 200ms)
홀드 기능	시험 종료 시의 측정 전류값을 PASS, FAIL 기간 중 홀드

출력 전압계

측정 범위	AC 0.00V ~ 6.00V
분해능/정확도	0.01V/±(판독값의 1% + 0.02V)
오프셋 캔슬 기능	0.00V ~ 5.40V(OFF 기능 있음)
응답	평균값 응답/실효값 표시(응답 시간 200ms)
홀드 기능	시험 종료 시의 측정 전압값을 PASS, FAIL 기간 중 홀드

저항계 *2

측정 범위	0.001Ω ~ 0.600Ω
분해능/정확도	0.001Ω/±(판독값의 2% + 0.003Ω)
오프셋 캔슬 기능	0.000Ω ~ 0.600Ω(OFF 기능 있음)
홀드 기능	시험 종료 시의 측정 저항값을 PASS, FAIL 기간 중 유지

양부 판정 기능 *3

저항값에 의한 판정 방식		윈도우 컴퍼레이터 방식 상한 기준값 이상의 저항값을 검출한 경우에 FAIL로 판정 하한 기준값 이하의 저항값을 검출한 경우에 FAIL로 판정 FAIL로 판정한 경우 출력을 차단하고 FAIL 신호를 발생 설정 시간을 경과하고 이상이 없으면 PASS 신호를 발생
	상한 기준값 (UPPER) 설정 범위	0.001Ω~0.600Ω
	하한 기준값 (LOWER) 설정 범위	0.001Ω~0.600Ω
	분해능	0.001Ω
	판정 정확도	±(UPPER의 2% + 0.003Ω)
샘플링 전압값에 의한 판정 방식		윈도우 컴퍼레이터 방식 상한 기준값 이상의 전압값을 검출한 경우에 FAIL로 판정 하한 기준값 이하의 전압값을 검출한 경우에 FAIL로 판정 FAIL로 판정한 때, 출력을 차단하고 FAIL 신호를 발생 설정 시간을 경과하여 이상이 없으면 PASS 신호를 발생
	상한 기준값 (UPPER) 설정 범위 *4	0.01V ~ 5.40V
	하한 기준값 (LOWER) 설정 범위	0.01V ~ 5.40V
	분해능	0.01V
	판정 정확도	±(UPPER의 2% + 0.05V)
교정		순저항 부하에 의한 정현파의 실효값으로 교정
LED	PASS	PASS로 판정되었을 때 약 0.2초 이상 점등 PASS HOLD로 설정되어 있는 경우는 연속 점등
	UPPER FAIL	상한 기준값 이상의 저항값 또는 전압값을 검출하여 FAIL로 판정되었을 때 점등
	LOWER FAIL	하한 기준값 이하의 저항값 또는 전압값을 검출하여 FAIL로 판정되었을 때 점등
부저		PASS로 판정되었을 때 설정된 패스 홀드 시간 동안 부저 ON 다음 상태에서 연속적으로 부저 ON PASS HOLD로 설정되어 있을 때 PASS의 판정 UPPER/LOWER FAIL의 판정 FAIL 또는 PASS의 부저 음량은 조정 가능 단, 설정이 공통이므로 단독 조정은 불가

시간

시험 시간	설정범위	0.3~999s TIMER OFF 기능 있음
시험 시간	정확도	±(설정값의 100ppm + 20ms)

환경

동작 환경		실내 사용, 과전압 카테고리 II
사양 보증범위	온도	5~35℃
사양 보증범위	습도	20~80%rh(결로 없음)
동작범위	온도	0~40℃
동작범위	습도	20~80%rh(결로 없음)
보관 범위	온도	-20~70℃
보관 범위	습도	90%rh 이하(결로 없음)
고도		2000m까지

전원

입력 전압 범위		AC 85V~250V
소비 전력	무부하 시(READY 상태)	60VA 이하
소비 전력	정격 부하시	최대 420VA
입력 주파수 범위		47Hz〜63Hz
절연 저항		30MΩ 이상(DC500V) AC LINE-케이스 간
내전압		AC1390V(2초간) AC LINE-케이스 간
접지 연속성		AC25A/0.1Ω 이하

안전성 *5 다음 지령 및 규격의 요구 사항에 적합

안전성		저전압 지령 73/23/EEC, EN61010-1, Class I/Pollution degree 2

전자파 적합성(EMC) 5 6 다음 지령 및 규격의 요구 사항에 적합

전자파 적합성(EMC)	EMC 지령 89/336/EEC, EN61326, EN61000-3-2, EN61000-3-3 적합 조건 부속 테스트 리드 사용(TL12-TOS) SIGNAL I/O를 사용하는 경우에는 3m 미만의 실드 케이블을 사용

부속품

부속품	전원 코드×1개, 테스트 리드(TL12-TOS)×1조, 쇼트 바×2개(OUTPUT 단자-SAMPLING 단자 사이에 접속되어 있습니다.), 전원 퓨즈×2개(퓨즈 홀더 안의 예비 포함 2개), 취급 설명서×1권

*1 출력에 대한 시간 제한에 대해: 본 기기의 출력부의 방열 능력은 크기, 질량, 비용 등을 고려하여 정격 출력의 1/3로 설계되어 있습니다. 아래 표에 나타내는 제한 내에서 사용하십시오. 이 제한을 초과하여 사용하면 출력부의 온도가 과상승하여 내부 보호 회로가 작동할 수 있습니다.

주위 온도 t(℃)	시험 전류 I(A)	휴지 시간	최대 시험 시간
t≦40℃에서	40＜I≦60	시험 시간과 동등 이상	10분 이하
	20＜I≦40	시험 시간과 동등 이상	30분 이하
	I≦20	불필요	연속 출력 가능

*2 저항계의 응답 시간에 대해: 저항값은 전압 측정값과 전류 측정값으로부터 연산하여 순식간에 산출하고 있습니다. 저항계의 응답 시간은 전압계, 전류계의 응답 시간에 준합니다. *3 저항값과 전압값에 의한 동시 판정은 할 수 없습니다. *4 최대 정격 출력과 출력 단자 전압으로 제한을 받습니다. 아래 이미지의 범위 내에서 사용할 수 있습니다. *5 특주품, 개조품에는 적용되지 않습니다. *6 패널에 CE 마킹 표시가 있는 모델에 한합니다.

시험 전류값과 상한 기준값의 결정 허용 범위
