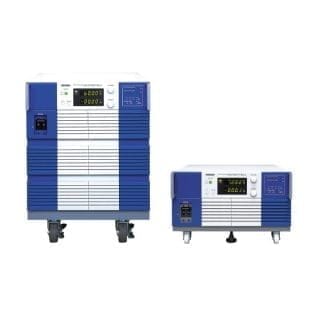

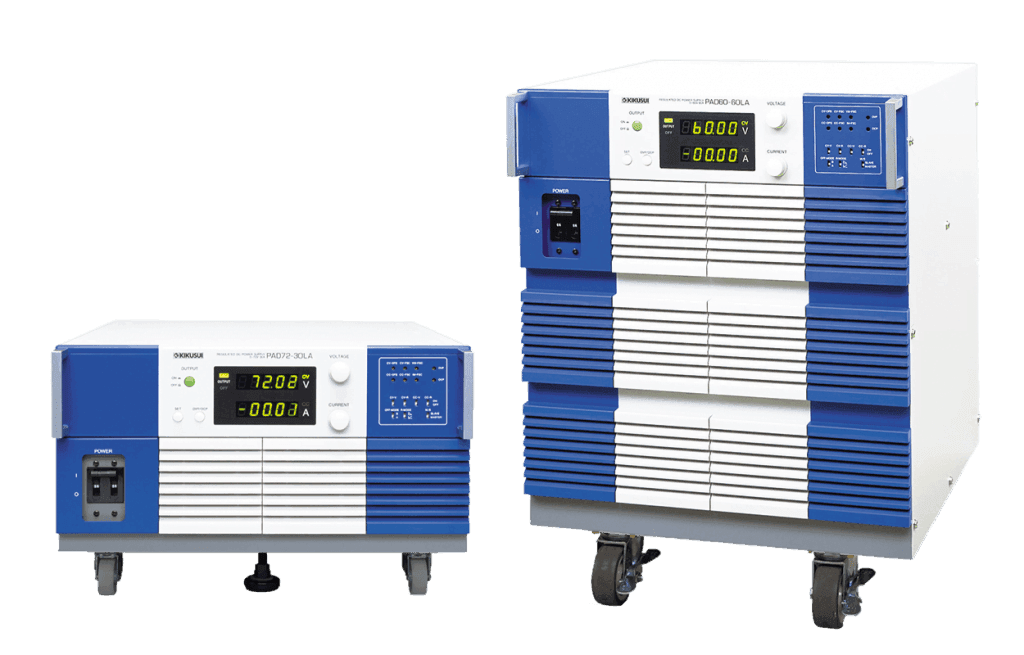

가변 직류 안정화 전원 PAD-LA 시리즈
성능 및 기능
실적과 신뢰를 계승
PAD-LA 시리즈는 당사 시리즈 레귤레이트 방식·가변 직류 안정화 전원의 롱셀러 모델인 PAD-L 시리즈를 리뉴얼한 시리즈입니다.
기본 성능을 향상시키는 것은 물론, 새로운 디자인 채용에 따라 사용 편의성을 향상시켰습니다. 연구개발·품질관리부터 생산현장까지, 모든 분야에서 활용하실 수 있는 ‘베이직 전원’입니다.

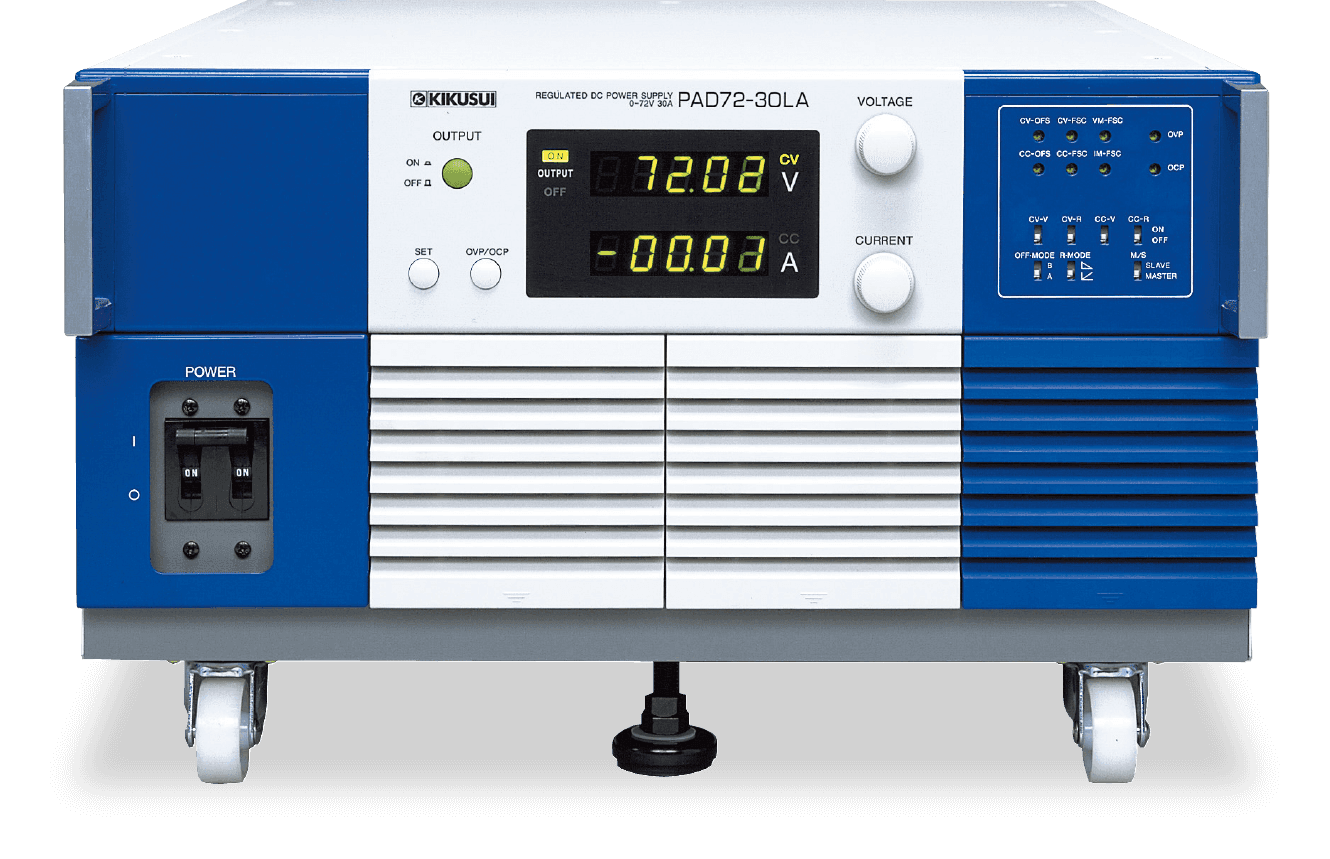

타입Ⅲ
| 제품 모델명 | CV[V] | CC[A] |
|---|---|---|
| PAD16-100LA * | 0〜16 | 0~100 |
| PAD36-60LA * | 0〜36 | 0〜60 |
| PAD60-35LA * | 0〜60 | 0〜35 |
| PAD110-20LA * | 0〜110 | 0〜20 |
| PAD250-8LA * | 0〜250 | 0〜8 |
* 생산종료 / 재고품

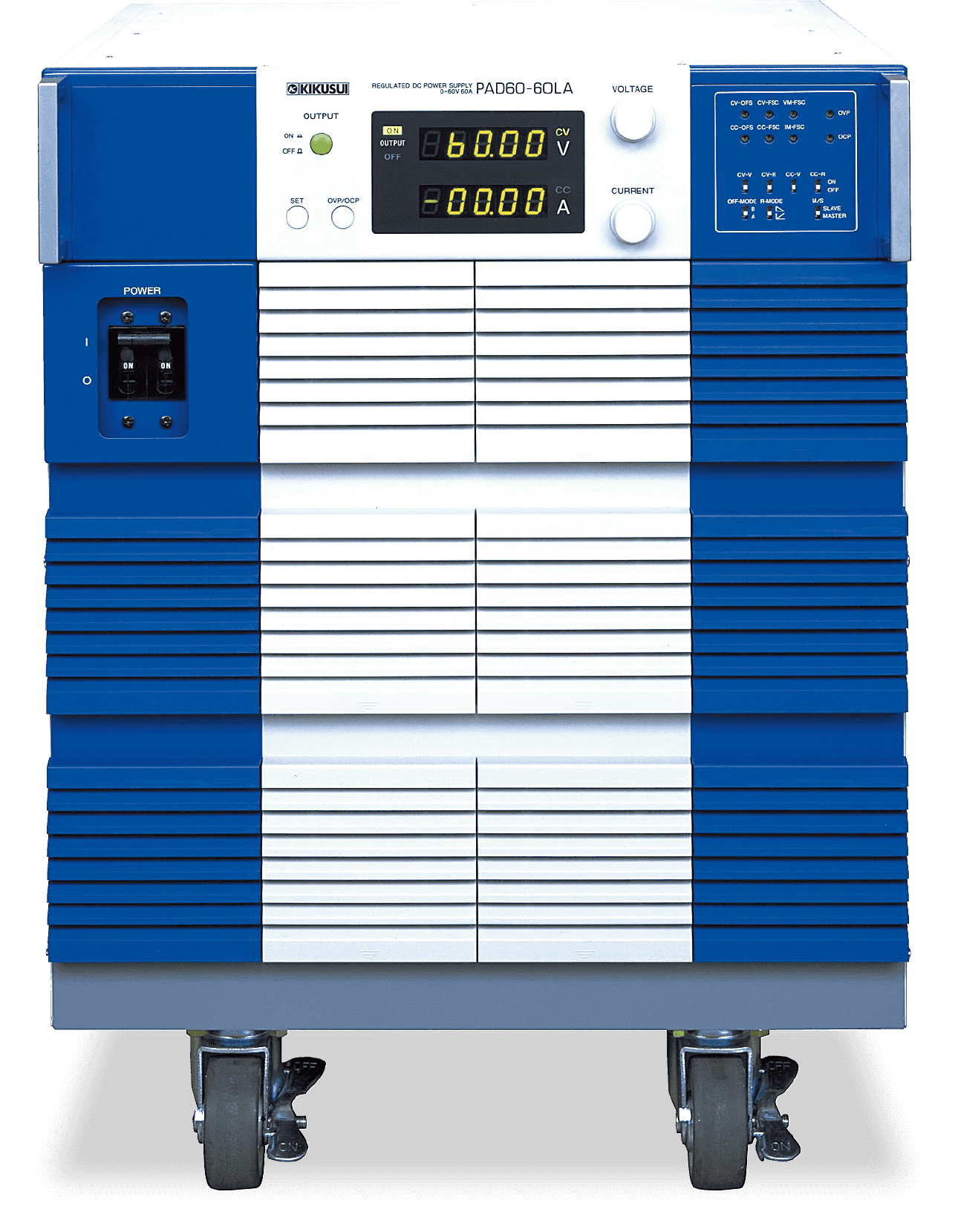

타입Ⅳ
| 제품 모델명 | CV[V] | CC[A] |
|---|---|---|
| PAD36-100LA * | 0〜36 | 0~100 |
| PAD60-60LA * | 0〜60 | 0〜60 |
| PAD110-32LA * | 0〜110 | 0〜32 |
| PAD250-15LA * | 0〜250 | 0〜15 |
* 생산종료 / 재고품

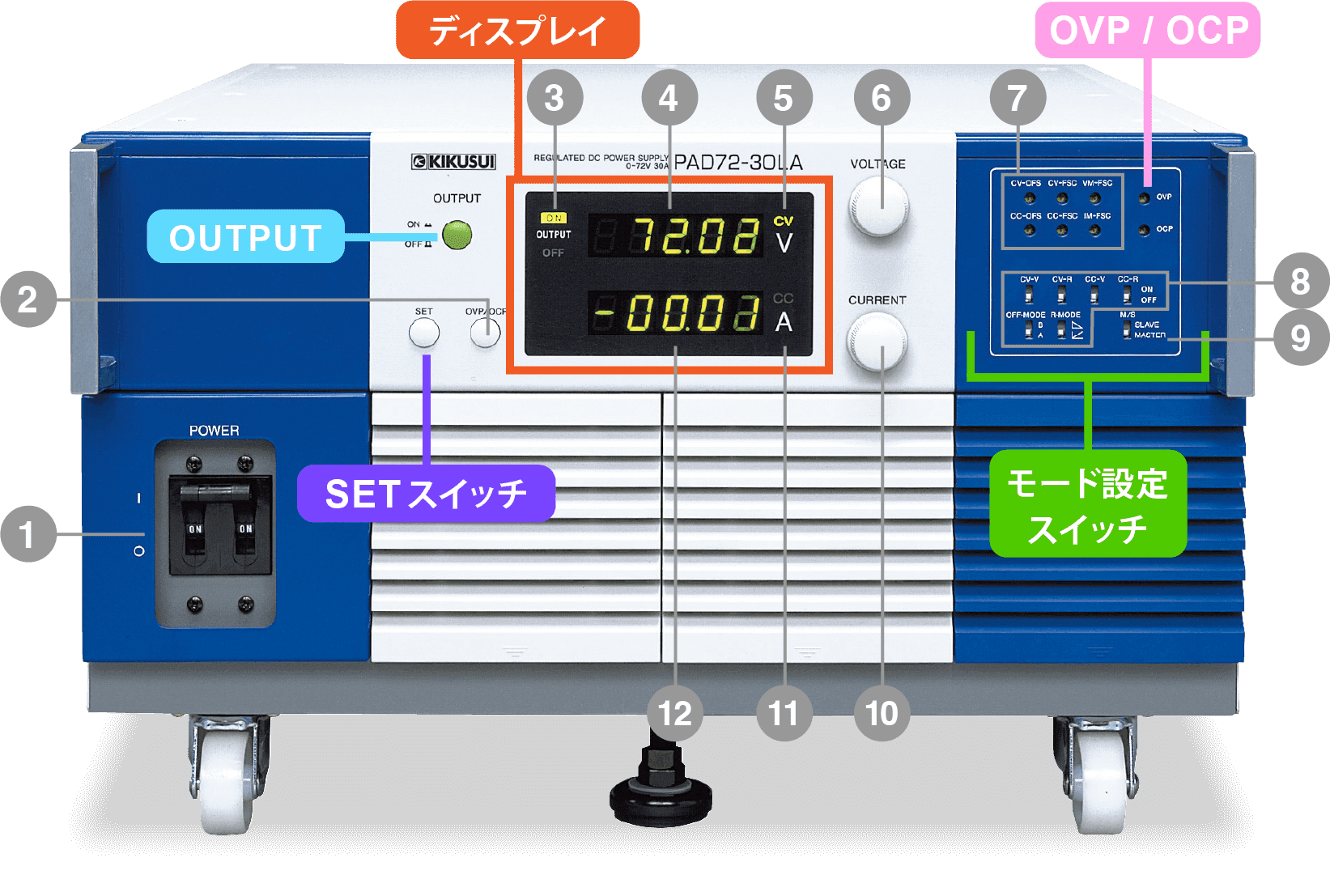

Front
- POWER 스위치
- OVP/OCP 스위치
- OUTPUT ON/OFF 표시
- 전압계
- CV 표시
- VOLTAGE 노브
- 조정용 가변저항기
- 리모트 컨트롤 설정 스위치
- M/S 스위치
- CURRENT 노브
- CC 표시
- 전류계
- POWER 스위치
- OVP/OCP 스위치
- OUTPUT ON/OFF 표시
- 전압계
- CV 표시
- VOLTAGE 노브
- 조정용 가변저항기
- 리모트 컨트롤 설정 스위치
- M/S 스위치
- CURRENT 노브
- CC 표시
- 전류계
고휘도 대형 4자리 표시 디스플레이
전압·전류 지시계를 아날로그 타입에서 디지털 타입으로 변경하였습니다. 또한 출력 ON/OFF, CV/CC의 각 동작 표시도 근처에 배치하여 필요한 정보를 신속하게 확인할 수 있도록 하였습니다.
OVP / OCP
OVP(과전압 보호) 기능에 더하여 OCP(과전류 보호) 기능을 표준 장비하였습니다.
모드 설정 스위치를 프론트 패널에 집약
출력 및 표시기의 조정, OVP 및 OCP 작동점 설정을 위한 각 가변저항기, 아날로그 리모트 컨트롤의 동작 모드 설정, 원 컨트롤 병렬 운전(또는 직렬 운전)에서의 주기 또는 종기를 설정하는 스위치를 프론트 패널 우상부에 집약하여 사용 편의성을 향상시켰습니다.
OUTPUT 및 SET 스위치
본 기기의 전원 스위치와는 별도로 ‘OUTPUT 스위치’를 장비하고, 출력 OFF 시에도 현재 설정되어 있는 전압값 및 전류값의 설정이나 확인이 가능한 ‘SET 스위치’도 설치하였습니다.

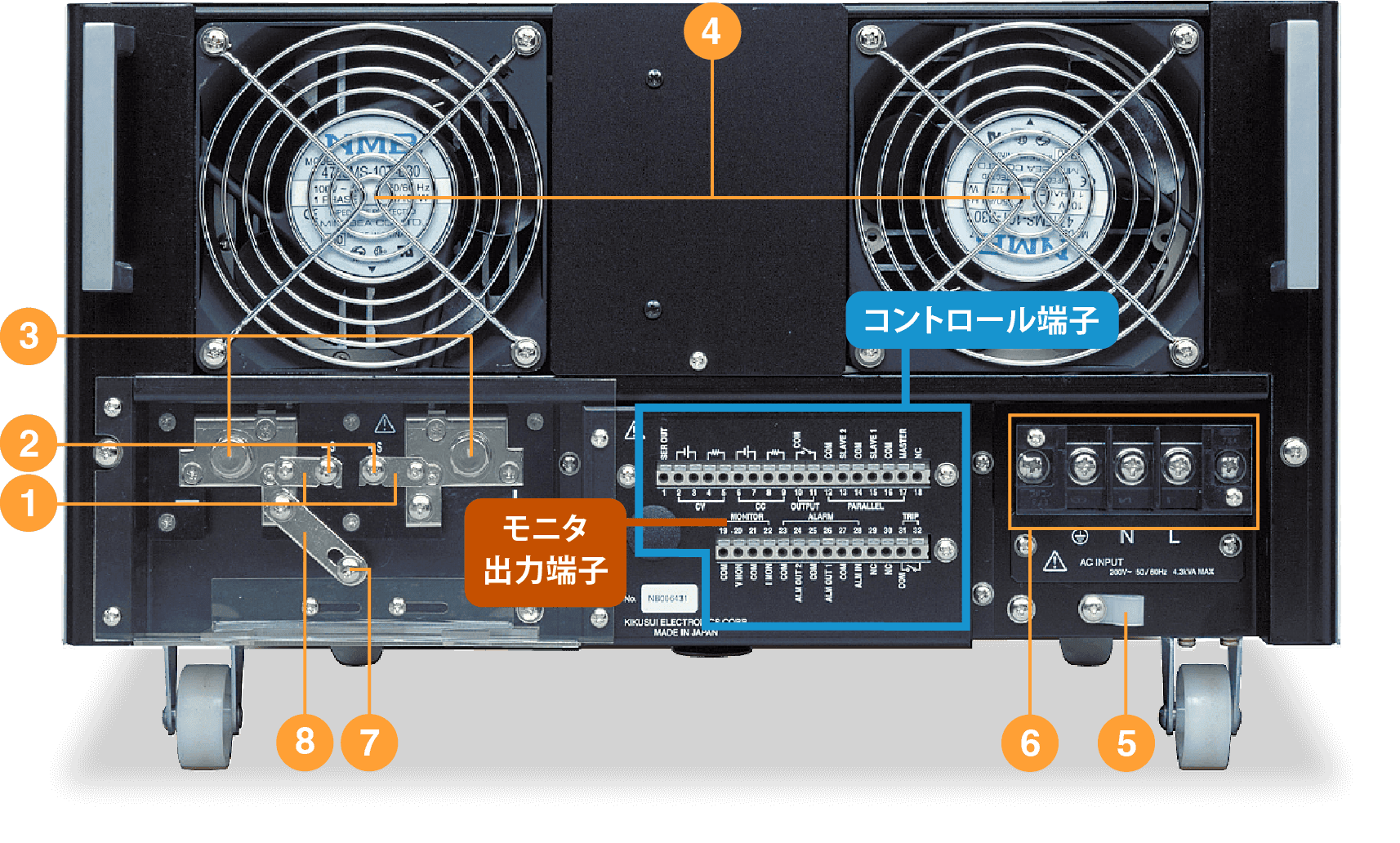

Rear
- 센싱용 쇼트바
- 센싱 단자
- DC OUTPUT 단자(M8 볼트)
- 배기구
- 케이블 클램프
- AC INPUT 단자대(M6 나사)
- 섀시 단자
- 접지용 쇼트바
- 센싱용 쇼트바
- 센싱 단자
- DC OUTPUT 단자(M8 볼트)
- 배기구
- 케이블 클램프
- AC INPUT 단자대(M6 나사)
- 섀시 단자
- 접지용 쇼트바
출력 모니터링
출력 전압 및 출력 전류의 모니터 출력 단자를 표준 장비하였습니다. 출력 전압 모니터 출력은 0~정격 출력 전압에서 0V~약 10V, 출력 전류의 모니터 출력은 0~정격 출력 전류에서 0V~약 1V가 됩니다.
컨트롤 단자를 리어 패널에 집약
배면의 컨트롤 단자대를 기존의 하모니카 단자에서 나사를 사용하지 않는 와이어 클램프 단자로 변경하였습니다.
컴퓨터 컨트롤

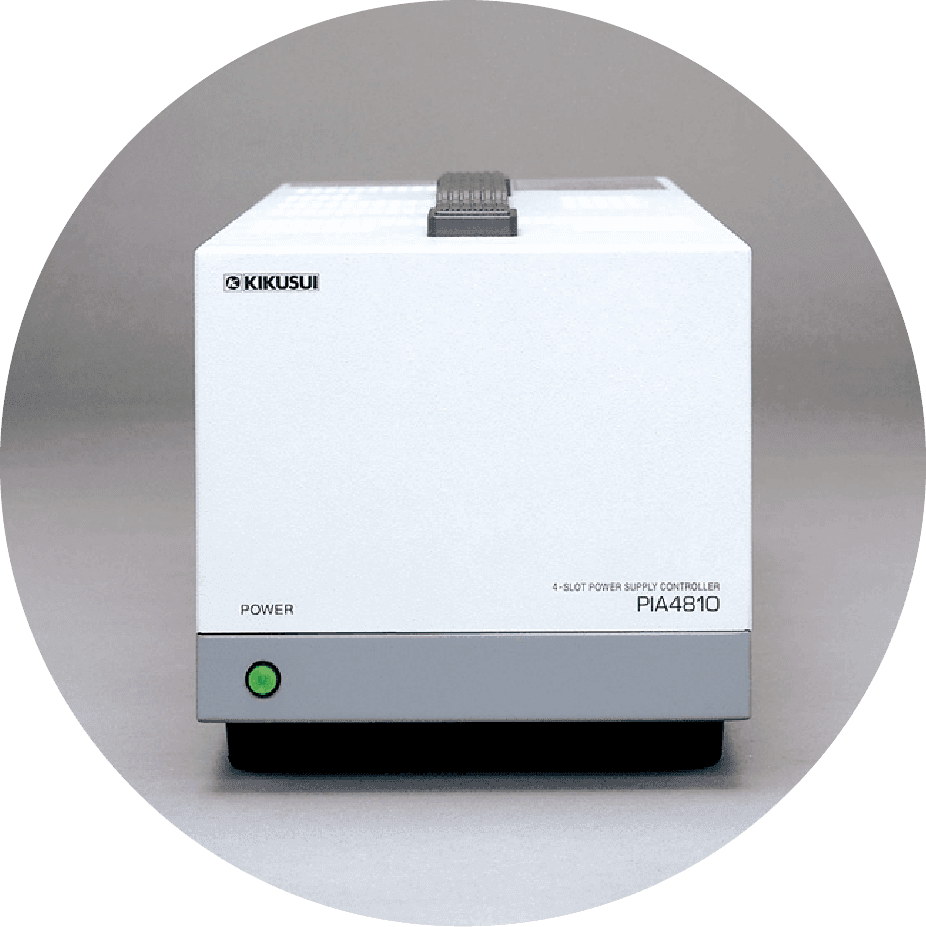

PAD-LA 시리즈는 PIA4800 시리즈(PIA4810, 4820), PIA4850을 사용함으로써 컴퓨터 컨트롤을 할 수 있습니다. 자세한 내용은 문의하여 주십시오.
※PIA4810, 4820, 4850은 생산 중단 / 재고 한정입니다.
PAD-LA 시리즈 시스템 확장/개념도
컨트롤 내용
- 출력 전압 설정
- 출력 전류 설정
- 출력의 ON/OFF

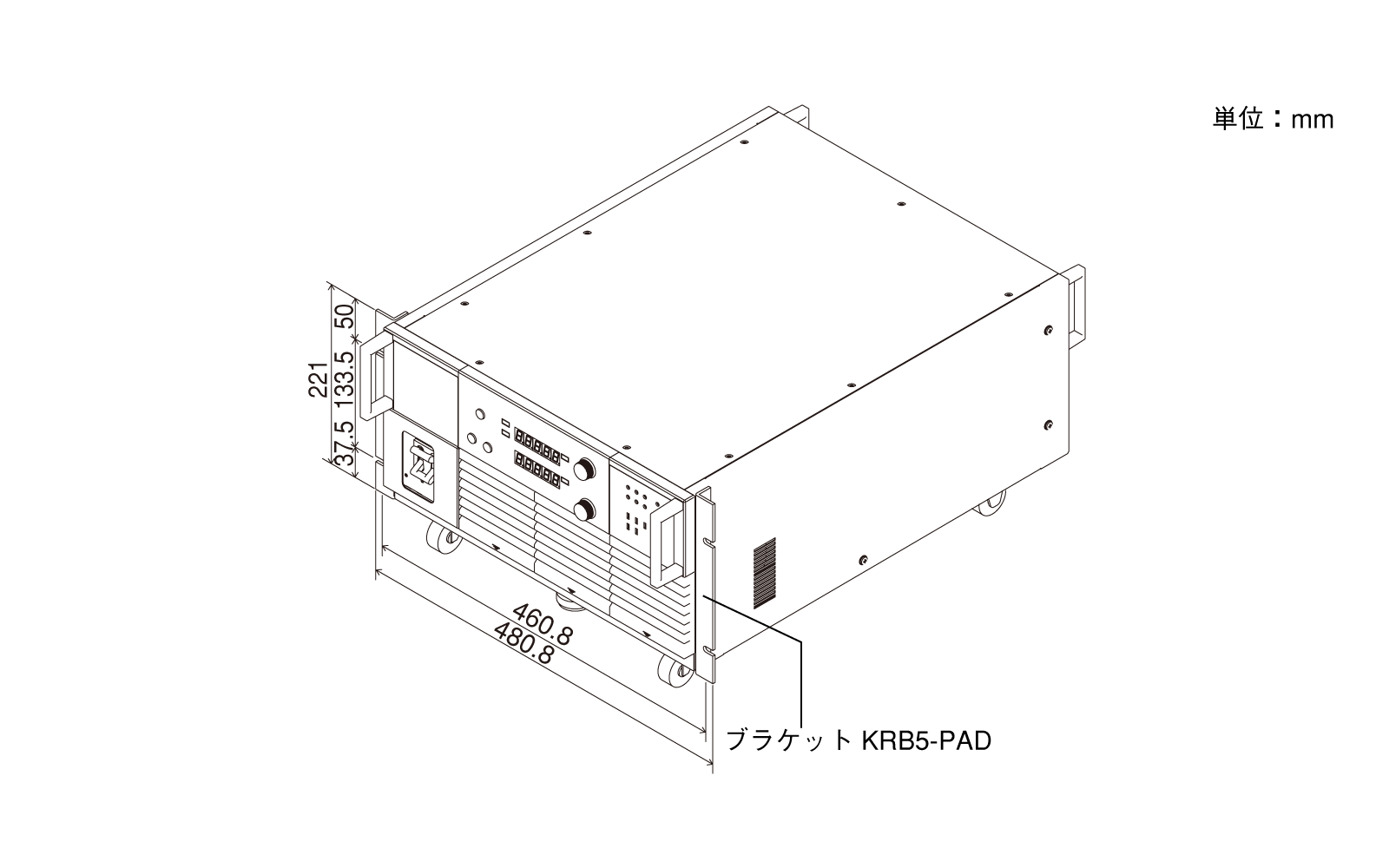

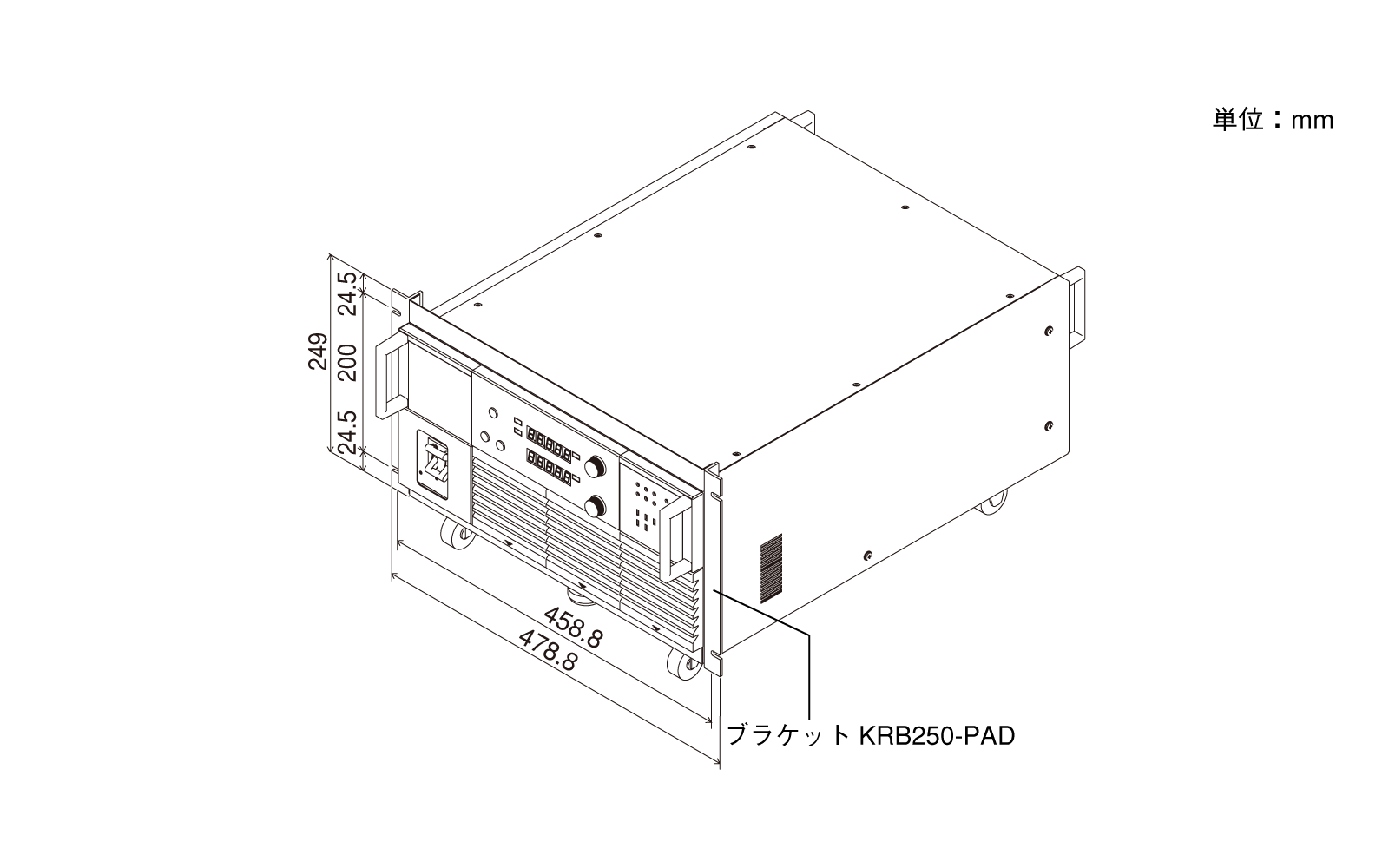

브래킷 설치 예
사양
| 사양 | 출력 | 리플 | 전원변동 | 부하변동 | 치수 | 질량 | 입력（AC） | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 형명 | CV | CC | CV | CC | CV | CC | CV | CC | 타입 | （약） | 전압 | 전력 |
| V | A | mVrms | mArms | mV | mA | mV | mA | kg | V±10％ | 약kVA | ||
| PAD16-100LA * | 0〜16 | 0~100 | 0.5 | 100 | 0.005％＋1 | 3 | 0.005％＋2 | 5 | Ⅲ | 65 | 200 | 3.3 |
| PAD36-60LA * | 0〜36 | 0〜60 | 0.5 | 10 | 0.005％＋1 | 3 | 0.005％＋2 | 5 | Ⅲ | 66 | 200 | 3.8 |
| PAD36-100LA * | 0〜36 | 0~100 | 0.5 | 50 | 0.005％＋1 | 3 | 0.005％＋2 | 5 | Ⅳ | 96 | 200 | 7.1 |
| PAD60-35LA * | 0〜60 | 0〜35 | 0.5 | 8 | 0.005％＋1 | 3 | 0.005％＋2 | 3 | Ⅲ | 64 | 200 | 3.4 |
| PAD60-60LA * | 0〜60 | 0〜60 | 0.5 | 20 | 0.005％＋1 | 3 | 0.005％＋2 | 5 | Ⅳ | 96 | 200 | 6.9 |
| PAD110-20LA * | 0〜110 | 0〜20 | 1 | 4 | 0.005％＋1 | 1 | 0.005％＋2 | 3 | Ⅲ | 63 | 200 | 3.8 |
| PAD110-32LA * | 0〜110 | 0〜32 | 1 | 10 | 0.005％＋1 | 3 | 0.005％＋2 | 5 | Ⅳ | 94 | 200 | 6.7 |
| PAD250-8LA * | 0〜250 | 0〜8 | 5 | 4 | 0.005％＋2 | 1 | 0.005％＋3 | 3 | Ⅲ | 63 | 200 | 3.4 |
| PAD250-15LA * | 0〜250 | 0〜15 | 5 | 5 | 0.005％＋2 | 1 | 0.005％＋3 | 3 | Ⅳ | 92 | 200 | 6.7 |
* 생산종료 / 재고품
라인업
Options
시리즈 옵션입니다. 자세한 옵션 제품은 제품 단독 페이지에서 확인하십시오.
브래킷
타입Ⅲ
블랭크 패널
※주: 타입 IV는 랙에 조립할 경우, 블랭크 패널을 설치할 필요가 없습니다.
