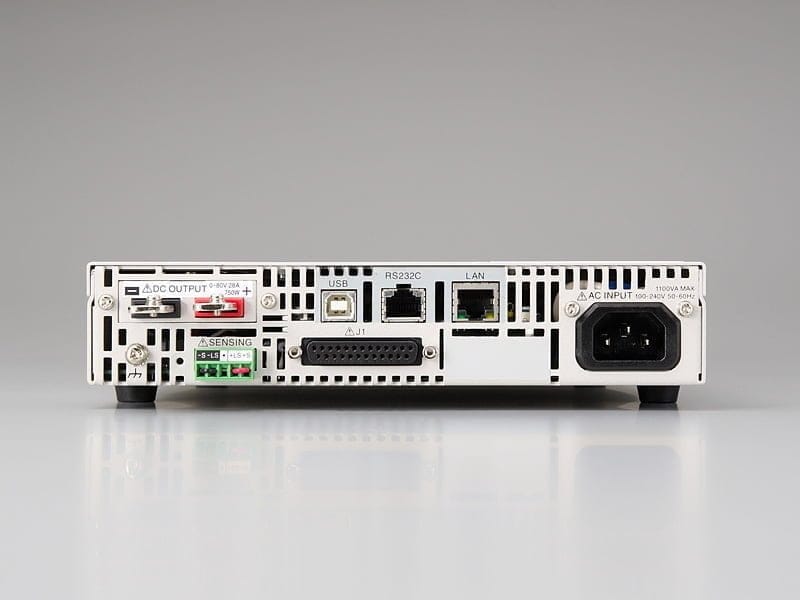

RS232CUSB

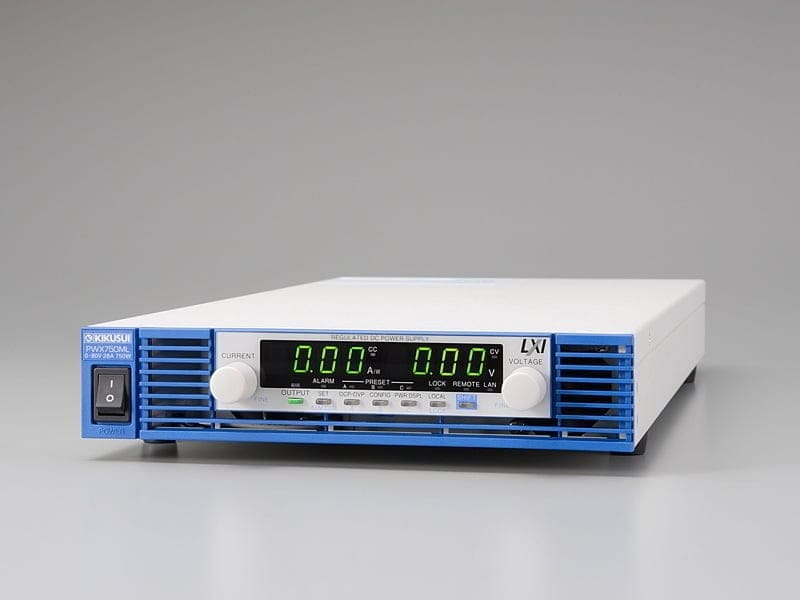

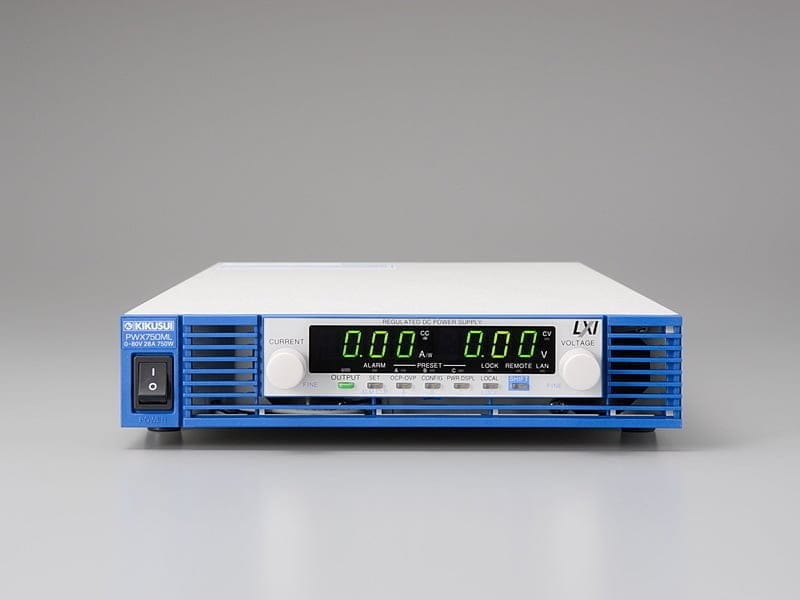

DC파워서플라이 PWX 시리즈

슬림형 와이드레인지 가변 스위칭전원

PWX 시리즈 | 750W 타입

210,000円

네트워크를 지원하는 차세대 랙 마운트 전원
다채널 운용을 강력하게 지원하는 VMCB(가상 멀티 채널 버스) 기능
랙 실장 효율을 높이는, 높이 1U(약 44mm)의 슬림형 및 경량 설계
전압/전류 가변 범위는 전력형(3배 비율)
정격 출력 전력: 750W/1500W, 정격 출력 전압: 30V/80V/230V/650V
역률 개선 회로 탑재: 0.99(100V 입력 시)/0.97(200V 입력 시)

※PWX750ML을 제외하고는 CE/UKCA 마킹 적합 모델입니다.

형명	Output CV [V]	Output CC [A]	Output Power [W]			標準価格	WEBかんたんお見積り
PWX750LF	0〜30V	0~75A	750W	8	150	210,000円（税込：231,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PWX750MLF	0〜80V	0~28A	750W	8	65	210,000円（税込：231,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PWX750ML	0〜80V	0~28A	750W	8	65	210,000円（税込：231,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PWX750MHF	0~230V	0〜10A	750W	25	30	210,000円（税込：231,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PWX750HF	0〜650V	0〜3.5A	750W	60	15	210,000円（税込：231,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る

SKU： PWX750W

카탈로그
수동
2D CAD
업데이터/드라이버
기술 데이터

라인업

형명	Output CV [V]	Output CC [A]	Output Power [W]			標準価格	WEBかんたんお見積り
PWX750LF	0〜30V	0~75A	750W	8	150	210,000円（税込：231,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PWX750MLF	0〜80V	0~28A	750W	8	65	210,000円（税込：231,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PWX750ML	0〜80V	0~28A	750W	8	65	210,000円（税込：231,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PWX750MHF	0~230V	0〜10A	750W	25	30	210,000円（税込：231,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PWX750HF	0〜650V	0〜3.5A	750W	60	15	210,000円（税込：231,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る

※PWX750ML을 제외하고는 CE/UKCA 마킹 적합 모델입니다.

사양

PWX시리즈 750W타입

AC입력

Open in a new window

항목/형명		PWX750LF	PWX750MLF	PWX750HF
하프 랙 사이즈			PWX750ML
공칭 정격 입력		100Vac〜240Vac、50Hz〜60Hz、단상
입력 전압 범위		85Vac〜265Vac
입력 주파수 범위		47Hz〜63Hz
전류 (최대) *1	100 Vac	10.5A
전류 (최대) *1	200 Vac	5.25A
돌입전류（MAX）*2		70 A 이하
전력（MAX）*3		1100VA
역률(TYP 값)*1		0.99（입력전압100V）/0.97（입력전압200V）		0.98（입력 전압100V）/ 0.96（입력 전압200V）
효율 (최소) *1		74％이상
정전 유지 시간 (최소) *3		20ms이상

*1 정격 부하 시. *2 POWER 스위치를 켠 직후(약 1ms 동안)에 내부 EMC 필터 회로의 콘덴서에 흐르는 충전 전류 성분은 제외합니다. *3 100Vac, 정격 부하 시.

출력

Open in a new window

항목/형명			PWX750LF	PWX750MLF	PWX750MHF	PWX750HF
하프 랙 사이즈				PWX750ML
정격	출력전압 *1		30V	80V	230V	650V
	출력전류 *1		75A	28A	10A	3.5A
	출력전력		750W
전압	설정 가능 범위		0V~31.5V	0V~84V	0V~241.5V	0V~682.5V
	설정 정확도		±(설정값의 0.05% + 정격의 0.05%)
	전원 변동 *2		±5mV	±10mV	±25mV	±67mV
	부하 변동 *3		±5mV	±10mV	±25mV	±67mV
	과도 응답 *4		1ms 이하		7ms 이하
	리플 노이즈 *5	(p-p) *6	60mV	80mV	120mV	330mV
	리플 노이즈 *5	(rms) *7	8mV	8mV	25mV	60mV
	상승 시간	정격 부하시	100ms
	상승 시간	무 부하시	100ms
	하강 시간 *8	정격 부하시	100ms		150ms	250ms
	하강 시간 *8	무 부하시	450ms	550ms	1500ms	3000ms
	원격 감지 최대 보상 전압 (편도)		1.5V	4V	5V	5V
	온도 계수 (MAX) *9		100ppm/℃ (외부 제어 시)
전류	설정 가능 범위		0A~78.75A	0A~29.4A	0A~10.5A	0A~3.675A
	설정 정확도 *10		±(설정값의 0.5% + 정격의 0.1%)
	전원변동		±9.5mA	±4.8mA	±3mA	±2.35mA
	부하변동		±20mA	±10.6mA	±7mA	±5.7mA
	리플 노이즈 *11	(rms) *7	150mA	65mA	30mA	15mA
	온도 계수 (TYP 값) *9		100ppm/℃

*1 최대 출력 전압 및 최대 출력 전류는 최대 출력 전력에 의해 제한됩니다. *2 85Vac~135Vac 또는 170Vac~265Vac, 일정 부하. *3 정격 출력 전압에서 부하를 무부하 → 정격 부하(정격 출력 전력/정격 출력 전압)까지 변화시켰을 때의 변화량. 센싱 포인트에서 측정. *4 출력 전압이 정격 출력 전압의 ±(0.1%+10mV) 이내로 복귀하는 시간. 부하 전류의 변동값은 설정된 출력 전압에서의 최대 전류의 50%~100%. *5 EITA 규격 RC-9131C 프로브를 사용하여 측정. 정격 출력 전류에서. *6 측정 주파수 대역이 10Hz~20MHz인 경우. *7 측정 주파수 대역이 5Hz~1MHz인 경우. *8 브리더 회로의 온/오프 설정이 켜져 있는 경우. *9 주위 온도 0℃~50℃ 범위인 경우. *10 PWX750HF는 정격 전류의 0.2%~100% 범위시. *11 출력 전압(정격 전력 ÷ 정격 전류)이 정격의 10%~100%인 경우. 정격 출력 전류시.

표시 기능

Open in a new window

항목/형명		PWX750LF	PWX750MLF	PWX750MHF	PWX750HF
하프 랙 사이즈			PWX750ML
전압 표시	최대 표시	99.99(고정소수점)		999.9(고정소수점)
전압 표시	표시 정확도	±(rdng의 0.2% + 5 digits)
전류 표시	최대 표시	99.99(고정소수점)			9.999(고정소수점)
전류 표시	표시 정확도	±(rdng의 0.5% + 5 digits)
전력 표시 *1		PWR DSPL 키 점등（적색）
	최대 표시	9999
	표시 정확도	전류값과 전압값의 곱셈 결과 표시
동작 표시		OUTPUT ON/OFF, CV 동작, CC 동작, 알람 동작, 원격 동작(LAN 동작), 잠금 동작, 프리셋 메모리

*1 PWR DSPL 키를 누르면 전류 표시부에 전력값을 표시합니다. 누를 때마다 전력값 표시와 전류값 표시가 전환됩니다.

보호 기능

Open in a new window

항목/형명	PWX750LF	PWX750MLF	PWX750MHF	PWX750HF
하프 랙 사이즈		PWX750ML
보호 기능	과전압 보호(OVP), 과전압 보호2(OVP2), 과전류 보호(OCP), 저전압 제한(UVL), 과열 보호(OHP), 과열 보호2(OHP2), 팬 회전 이상 보호(FAN), 센싱 오접속 보호(SENSE), AC 입력 저하 보호(AC-FAIL), 셧다운(SD), 전력 제한(POWER LIMIT)

신호 출력

Open in a new window

항목/형명		PWX750LF	PWX750MLF
하프 랙 사이즈			PWX750ML
모니터 신호 출력*1	전압 모니터(VMON)	모니터 전압 범위 선택 가능: 0V ~ 5V 또는 0V ~ 10V
	설정 정확도	정격의 2.5%
	전류 모니터(IMON)	모니터 전압 범위 선택 가능: 0V ~ 5V 또는 0V ~ 10V
	설정 정확도	정격의 2.5%
상태 신호 출력12		OUTON STATUS, CV STATUS, CC STATUS, ALM STATUS, PWR ON STATUS

*1 후면 패널 J1 커넥터. *2 포토커플러 오픈 컬렉터 출력. 최대 전압 30V, 최대 전류(싱크) 8mA. 출력 및 제어 회로와는 절연. 상태 커먼은 플로팅(대지 전압 60V 이내). 상태 신호 간은 비절연.

제어 기능

Open in a new window

항목/형명		PWX750LF	PWX750MLF
하프 랙 사이즈			PWX750ML
외부 제어*1	출력 전압 제어(VPGM)	정격 출력 전압의0 % ～ 100 % 제어전압선택가능：0 V ～ 5 V,또는0 V ～ 10 V
	정확도	rtg의 5%
	출력 전류 제어(IPGM)	정격 출력 전류의0 % ～ 100 % 제어 전압 선택가능：0 V ～ 5 V, 또는0 V ～ 10 V
	정확도	rtg의 5%
	출력 온/오프 제어 OUTPUT ON/OFF CONT	논리 선택 가능: TTL 레벨 신호 L에서 출력 켜짐, 또는 TTL 레벨 신호 H에서 출력 켜짐
	출력 셧다운 제어 SHUT DOWN	TTL 레벨 신호 L에서 출력 꺼짐
	알람 클리어 제어 ALM CLR	TTL 레벨 신호 L에서 알람 초기화

*1 후면 패널 J1 커넥터.

기타 기능

Open in a new window

항목/형명	PWX750LF	PWX750MLF
하프 랙 사이즈		PWX750ML
원 컨트롤 병렬 운전	마스터 장치를 포함하여 최대 4대(동일 모델)
직렬 운전*1	2대(동일 모델)
프리셋 메모리	전압 설정값, 전류 설정값, OVP 설정값, OCP 설정값 및 UVL 설정값의 조합을 3개까지 저장
잠금	OUTPUT 키 이외의 조작을 무효화

*1 PWX750HF는 제외。

인터페이스

Open in a new window

항목/형명	PWX750LF	PWX750MLF
하프 랙 사이즈		PWX750ML
소프트웨어 프로토콜	IEEE Std 488.2-1992
명령어 언어	SCPI Specification 1999.0 준수 호환 모드 있음(전환)*2 ・TDK-Lambda 사 Genesys 시리즈, ・Agilent Technologies 사 N5700/N8700, ・Sorensen 사 DCS 시리즈 ・당사 PAG 시리즈
RS232C, USB, LAN	USBTMC-USB488, LXI 1.3 Class C

*2 모든 계측기 애플리케이션 소프트웨어나 계측기 드라이버와의 호환성을 보장하는 것은 아닙니다.

일반

Open in a new window

항목/형명		PWX750LF	PWX750MLF	PWX750MHF	PWX750HF
하프 랙 사이즈			PWX750ML
환경 조건	동작 환경	실내 사용, 과전압 카테고리 II
	작동 온도/습도	0 ℃ ~ +50 ℃ / 20 %rh ~ 85 %rh (결로 없음)
	보관 온도/습도	-10 ℃～ +60 ℃（ML만 -20 ℃～ +70 ℃）/90 %rh 이하（결로 없음）
	고도	2000 m 까지
냉각 방식		팬에 의한 강제 공랭
접지 극성		음극 접지 또는 양극 접지 가능
접지 전압		±250 Vmax		±500 Vmax	±800 Vmax
접지 전압	절연 아날로그 인터페이스*1	±60 Vmax
내전압	입력-FG 간	1500 Vac, 1분간 인가 시 이상 없음
	입력- 출력 간	2000 Vac, 1분간 인가 시 이상 없음			2250 Vac, 1분간 인가 시 이상 없음
	출력-FG 간	1500 Vdc (ML만 500 Vdc), 1분간 인가 시 이상 없음		1600 Vdc, 1분간 인가 시 이상 없음	2000 Vdc, 1분간 인가 시 이상 없음
	입력-절연 아날로그 인터페이스 간*1	2650 Vac, 1분간 인가 시 이상 없음
	출력-절연 아날로그 인터페이스 간*1	2300 Vdc (ML만 500 Vdc), 1분간 인가 시 이상 없음		2650 Vdc, 1분간 인가 시 이상 없음	3300 Vdc, 1분간 인가 시 이상 없음
절연 저항		500Vdc, 100MΩ 이상 (70% 이하)			1000 Vdc, 100MΩ 이상 (70% 이하)
절연 저항	출력-FG 간	500Vdc, 40MΩ 이상 (70% 이하)			1000 Vdc, 40MΩ 이상 (70% 이하)
안전성*2		다음 지침 및 규격의 요구 사항에 적합 저전압 지침 2014/35/EU3 EN 61010-1 (Class I 4、Pollution degree 2 *7)
전자파 적합성 (EMC)23		다음 지침 및 규격의 요구 사항에 적합 EMC 지침 2014/30/EU EN 61326-1 (Class A 5) EN 55011 (Class A 5、Group 1 *6) EN 61000-3-2, EN 61000-3-3 적용 조건: 본 제품에 연결하는 케이블 및 전선은 모두 3 m 미만을 사용
외형 치수 (최대 치수) / 질량		422.8(485)W×43(44)H×500(580)Dmm/약 8kg		422.8(485)W×43(44)H×500(580)Dmm/약 7.5kg
하프 랙 사이즈		214W×43（55）H×437（490）Dmm/약 5kg
부속품		AC 케이블 1개, OUTPUT 단자 커버 1조, 출력 단자 PWX750LF,PWX750MLF: M8 나사 세트 M8×2조 (볼트, 너트, 스프링 와셔, 와셔), PWX750MHF,PWX750HF: M5 나사 세트 M5×2조 (볼트, 너트, 스프링 와셔, 와셔), PWX750ML: M6 나사 세트 M6×2조 (볼트, 너트, 스프링 와셔, 와셔), 케이스 접속선 1개, J1 커넥터 플러그 키트 1세트 (하우징 1개, 커넥터 1개, 플러그 1개, 스트레인 릴리프 1개, 클립 2개, 나사 2종류×2개) 패킹 리스트 1부, 퀵 레퍼런스 일본어 1부, 영어 1부, 안전을 위해 1권, China RoHS 시트 1부, CD-ROM 1장

*1. 공장 옵션. *2. 특주품, 개조품에는 적용되지 않습니다. *3. 패널에 CE 마킹/UKCA 마킹의 표시가 있는 모델에 한해서만. J1 커넥터의 접속용 케이블에 코어를 장착하지 않으면 적용되지 않습니다. *4. 본 제품은 Class A 기기입니다. 공업 환경에서의 사용을 가정하고 있습니다. 본 제품을 주택 지구에서 사용하면 간섭의 원인이 될 수 있습니다. 그러한 경우에는 라디오나 텔레비전 방송의 수신 간섭을 막기 위해 사용자에 의한 전자파 방사를 감소시키는 특별한 조치가 필요할 수 있습니다. *5. 본 제품은 Group 1 기기입니다. 본 제품은 재료 처리 또는 검사/분석을 위해 전자파 방사, 유도 및/또는 정전 결합의 형태로 의도적으로 무선 주파수 에너지를 발생/사용하지 않습니다. *6. 본 제품은 Class I 기기입니다. 본 제품의 보호 도체 단자를 반드시 접지하십시오. 올바르게 접지되지 않은 경우 안전성은 보장되지 않습니다. *7. 오염이란 절연 내력 또는 표면 저항률의 저하를 일으킬 수 있는 이물(고체, 액체 또는 기체)이 부착된 상태입니다. 오염도 2는 비전도성의 오염만 존재하고 때때로 결로에 의해 일시적으로 전도성이 될 수 있는 상태를 가설하고 있습니다.
