대용량 모델(스마트랙)
PLZ-5W SR시리즈
가격 범위: 2,339,000円~6,350,000円
- 용량은 6kW~20.4kW, 총 4모델.
- 전용 부품에 의한 최적화 설계. 또한 조립, 교정 등 모든 것이 완료된 상태로 납품되므로 즉시 가동 가능.
- 다기능 고속응답 타입의 전자부하로서 업계 최소 클래스!
- AC 전원은 90V~250V 자동 전환. 특별한 배선 공사는 불필요.
- 소용량 입력에서도 사양 보증(시험 데이터 표준 첨부).
- LAN/USB/RS-232C 표준 장착. ※GPIB 옵션
- 시퀀스 작성·제어 소프트웨어 「Wavy」로 제어 가능.
- 안전(감전 방지)을 최대한 고려한 부하 입력 단자부.
- 대전류 대응 부하 케이블 준비(옵션)
| 이미지 | 형명 | 定格動作電圧[V] | 定格電流[A] | 定格電力[W] | 標準価格 | WEBかんたんお見積り |
|---|---|---|---|---|---|---|

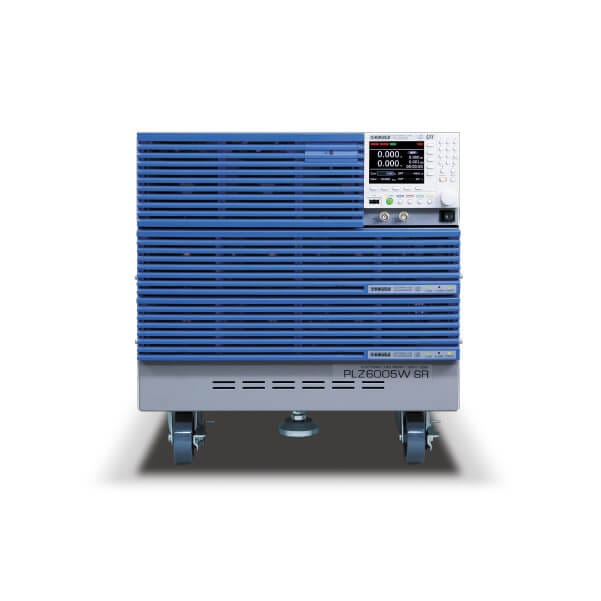

 | PLZ6005W SR | 1 to 150 | 1200 | 6000 | 2,339,000円 （税込：2,572,900円） | |

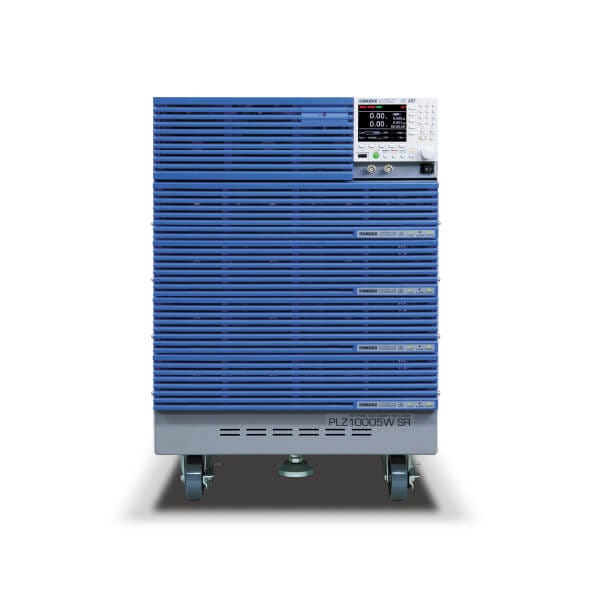

 | PLZ10005W SR | 1 to 150 | 2160 | 10800 | 3,389,000円 （税込：3,727,900円） | |

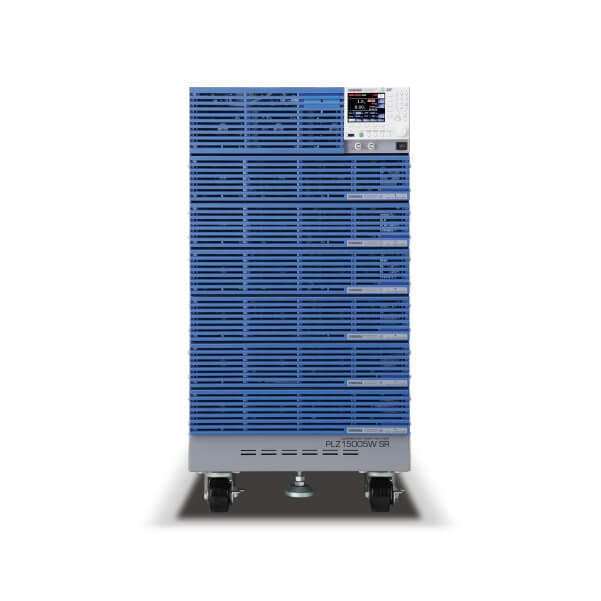

 | PLZ15005W SR | 1 to 150 | 2160 | 15600 | 4,880,000円 （税込：5,368,000円） | |

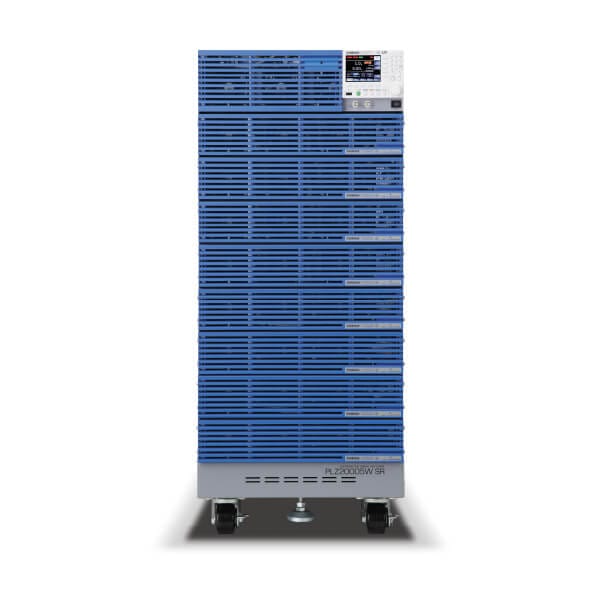

 | PLZ20005W SR | 1 to 150 | 2160 | 20400 | 6,350,000円 （税込：6,985,000円） |
라인업
| 이미지 | 형명 | 定格動作電圧[V] | 定格電流[A] | 定格電力[W] | 標準価格 | WEBかんたんお見積り |
|---|---|---|---|---|---|---|
| PLZ6005W SR | 1 to 150 | 1200 | 6000 | 2,339,000円 （税込：2,572,900円） | |
| PLZ10005W SR | 1 to 150 | 2160 | 10800 | 3,389,000円 （税込：3,727,900円） | |
| PLZ15005W SR | 1 to 150 | 2160 | 15600 | 4,880,000円 （税込：5,368,000円） | |
| PLZ20005W SR | 1 to 150 | 2160 | 20400 | 6,350,000円 （税込：6,985,000円） |
사양
PLZ1205W와 부스터 PLZ2405WB를 컴팩트하게 어셈블한 SR(스마트랙)을 대용량 시리즈로 라인업하였습니다. 입력전력은 6kW, 10.8kW, 15.6kW, 20.4kW입니다. 최대 입력전류는 2160A입니다. (PLZ6005W SR은 1200A)
사양
Open in a new window
| 형명 | PLZ6005W SR | PLZ10005W SR | PLZ15005W SR | PLZ20005W SR | ||
|---|---|---|---|---|---|---|
| 정격 | 동작 전압 | V | 1〜150 | |||
| 전류 | A | 1200 | 2160 | |||
| 전력 | W | 6000 | 10800 | 15600 | 20400 | |
| 정전류 모드(CC) | 설정범위 | H 레인지(A) | 0~1260 | 0〜2268 | 0〜3276 | 0〜4284 |
| M 레인지(A) | 0~126 | 0〜226.8 | 0〜327.6 | 0〜428.4 | ||
| L 레인지(A) | 0~12.6 | 0〜22.68 | 0〜32.76 | 0〜42.84 | ||
| 리플 | mArms * | 120 | 216 | 312 | 408 | |
| 정전압 모드(CV) | 설정범위 | H 레인지(V) | 0〜157.50 | |||
| L 레인지(V) | 0〜15.750 | |||||
| 분해능 | H 레인지(mV) | 5 | ||||
| L 레인지(mV) | 0.5 | |||||
| 정저항 모드(CR) | 설정범위 | H 레인지(S) | 1260 〜 0 | 2268 〜 0 | 3276 〜 0 | 4284 〜 0 |
| M 레인지(S) | 126 〜 0 | 226.8 〜 0 | 327.6 〜 0 | 428.4 〜 0 | ||
| L레인지（S） | 12.6 〜 0 | 22.68 〜 0 | 32.76 〜 0 | 42.84 〜 0 | ||
| 정전력 모드(CP) | 설정범위 | H 레인지(W) | 0 〜 6300 | 0 〜 11340 | 0 〜 16380 | 0 〜 21420 |
| M 레인지(W) | 0 〜 630 | 0 〜 1134 | 0 〜 1638 | 0 〜 2142 | ||
| L 레인지(W) | 0 〜 63.0 | 0 〜 113.4 | 0 〜 163.8 | 0 〜 214.2 | ||
| 질량 | （약） | kg | 82 | 120 | 160 | 200 |
| 소비 전력 | （약） | VA | 275 | 465 | 655 | 855 |
* 측정 주파수 대역 범위:10Hz〜1MHz, 측정전류:100A에서
전 모델에 박스 타입 안전 커버 장착
안전(감전 방지)은 물론, 커버 개폐에 의한 연결의 용이성, 육안 확인을 가능하게 하는 등 사용성을 최대한 고려한 안전하고 안심할 수 있는 부하 입력 단자부
SR시리즈 용도(예)
- 대용량 이차전지 방전
- 컨버터 평가
- 얼터네이터 평가
- 연료전지 스택 평가
- 태양광 패널 평가
- EV 차재 충전기 평가
- 하네스 통전에 의한 발열 평가
- 캐패시터 내구 시험
- 산업용 대용량 DC 전원장치 평가
Options

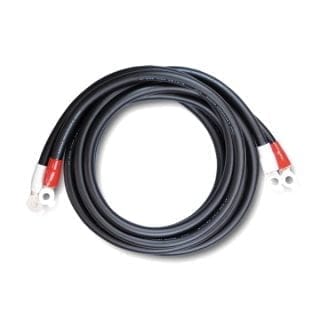

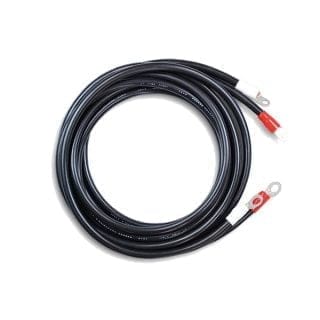

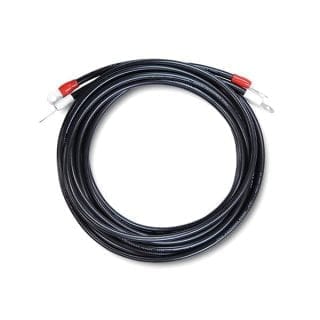

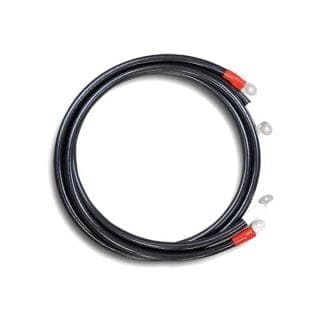

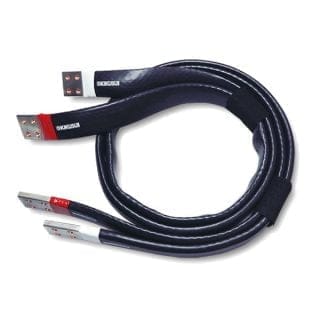

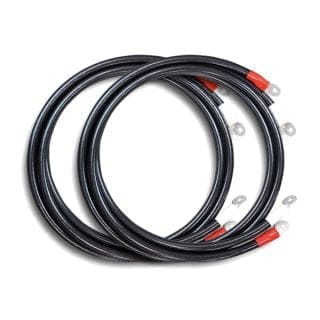

대전류 부하용 전선(양단 압착단자 부착)
※DC150-4P3M-M12M12는 정극용 2개, 부극용 2개의 4개 세트입니다.
