부스터

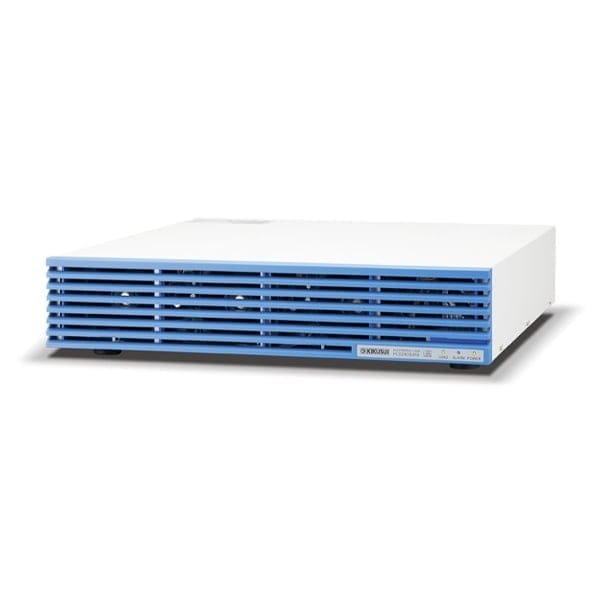

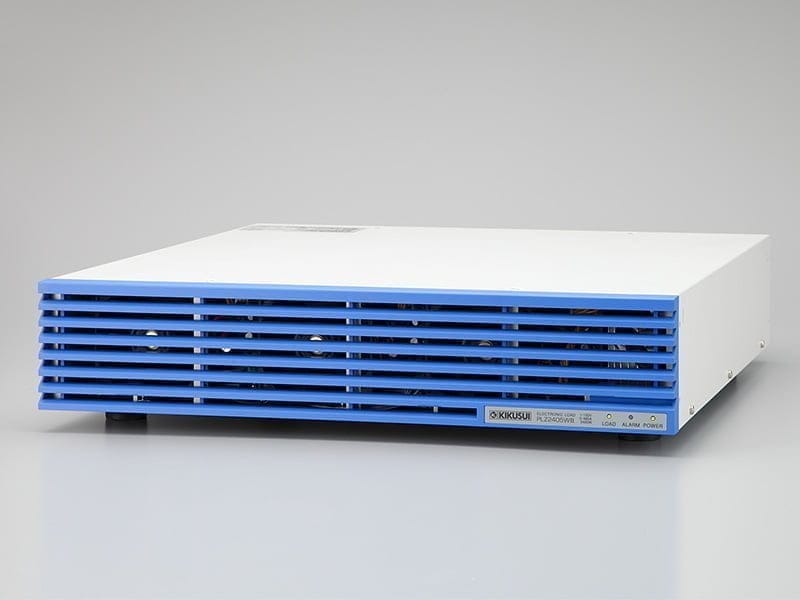

PLZ2405WB
662,000円 （税込：728,200円）

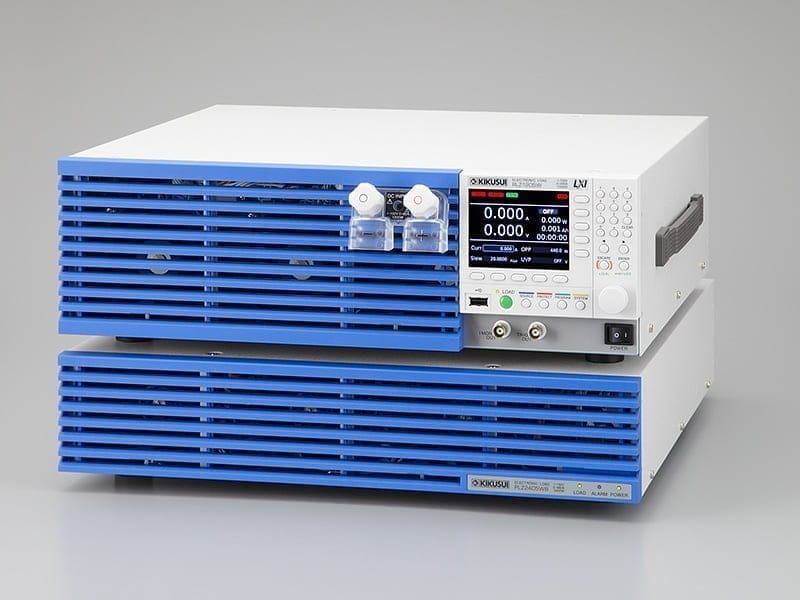

- PLZ1205W에 별매 부스터 PLZ2405WB를 최대 4대 연결하여 최대 10.8kW/2160A의 전자 부하 장치로 사용할 수 있습니다. 연결 시에는 옵션 병렬 운전 케이블 PC01-PLZ-5W가 연결 대수에 따라 필요합니다. (PLZ2405WB에는 PC01-PLZ-5W 1개가 포함되어 있습니다.) ※PLZ1205W 전용입니다. 다른 모델과 연결하여 사용할 수 없습니다.
カート機能が動くまでの
[yith_wcwl_add_to_wishlist]
사양
정격
Open in a new window
| 동작 전압（DC） | 0.25V〜150V |
|---|---|
| 전류 | 480A |
| 전력 | 2400W |
정전류(CC) 모드
Open in a new window
| 동작범위 | H레인지 | 0A〜480A |
|---|---|---|
| M레인지 | 0A〜48A | |
| L레인지 | 0A〜4.8A | |
| 설정 정확도 | H레인지 | ±（0.4％ of set + 0.8％ of range ） |
| M레인지 | ±（0.4％ of set + 0.8％ of range ） | |
| L레인지 | ±（0.4％ of set + 5％ of range ） |
정저항(CR) 모드, 정전압(CV) 모드, 정전력(CP) 모드의 설정 정확도
Open in a new window
| CRモード | H레인지 | ±（0.5％ of set + 1.5％ of range ） |
|---|---|---|
| M레인지 | ±（0.5％ of set + 1.5％ of range ） | |
| L레인지 | ±（0.5％ of set + 5％ of range ） | |
| CV보드 | H,M,L레인지 | ±（0.2％ of set + 0.2％ of range） |
| CP모드 | H레인지 | ±（2％ of range+ 0.4％×Vin*1） |
| M레인지 | ±（2％ of range+ 0.4％×Vin*1） | |
| L레인지 | ±（2％ of range+ 2.5％×Vin*1） |
*1 Vin: 후면 부하 입력단자 전압, 또는 센싱단자전압.
전압계
Open in a new window
| 정확도 | H,M,L레인지 | ±（0.1％ of reading + 0.1％ of range） |
|---|
전류계
Open in a new window
| 정확도 | H레인지 | ±（0.4％ of reading + 0.8％ of range ） |
|---|---|---|
| M레인지 | ±（0.4％ of reading + 0.8％ of range ） | |
| L레인지 | ±（0.4％ of reading + 5％ of range ） |
보호 기능
Open in a new window
| 과열 검출（OTP） | 방열판 온도가 100°C에 도달할 때 로드오프 |
|---|
일반 사양
Open in a new window
| 입력 전압 범위 | AC100V～240V (AC90V～250V) 단상 연속 | |
|---|---|---|
| 입력 주파수 범위 | 47Hz～63Hz | |
| 소비 전력 | 95VAmax | |
| 돌입 전류 | 45A | |
| 동작 온도 범위 | 0℃～40℃ | |
| 동작 습도 범위 | 20％RH～85％RH (결로 없을 시) | |
| 보관 온도 범위 | -20℃～70℃ | |
| 보관 습도 범위 | 90％RH 이하 (결로 없을 시) | |
| 접지 장소 | 옥내 사용, 2000m까지, 과전압 카테고리 II | |
| 접지 전압 | ±500V | |
| 절연 저항 | 1차 ⇔ 입력 단자 | 500Vdc, 30MΩ 이상 (주위 습도 70％RH 이하) |
| 1차 ⇔ 케이스 | ||
| 입력 단자 ⇔ 케이스 | ||
| 내전압 | 1차 ⇔ 입력 단자 | AC1500V 1분간 이상 없음 |
| 1차 ⇔ 케이스 | AC1500V 1분간 이상 없음 | |
| 입력 단자 ⇔ 케이스 | AC750V 1분간 이상 없음 | |
| 외형 치수(최대 치수) | 430(440)W×86(105)H×450(505)Dmm | |
| 질량 | 약 15kg | |
| 부속품 | 전원 코드 1개/부하 입력 단자 커버 1개 부하 입력 단자용 나사 세트 2조 매뉴얼 1권/병렬 운전용 접속 케이블 1개 | |
부스터를 통한 병렬 운전 대수 및 용량(최대 전류 및 최대 전력)
Open in a new window
| 슬레이브 장치 | 1대 | 2대 | 3대 | 4대 |
|---|---|---|---|---|
| PLZ2405WB | 720A / 3600W | 1200A / 6000W | 1680A / 8400W | 2160A / 10800W |
