제품 개요

시험 조건 설정부터 실행, 시험 결과 데이터 분석까지 일괄 관리합니다.

애플리케이션 소프트웨어 BPChecker3000(SD007-PFX)은 기존 BPChecker2000에 비해 시험 조건 생성 및 그래프 그리기 기능을 강화하고, PFX2512/2532의 새로운 기능인 ‘심리스 충방전’과 ‘고속 데이터 샘플링’을 구현한 PFX2512/2532 전용 애플리케이션 소프트웨어입니다. 시험 조건 설정은 데이터베이스화된 충방전 조건(프로파일)에서 시험 조건(프로젝트)을 생성합니다. 시험을 실행하고, 그래프 표시는 더 많은 데이터를 요약하기 위해 추출 기능 및 오버레이 기능이 더욱 강화되었습니다.

또한, 항온조와의 동기화 작동도 가능하여 시험 환경의 온도 관리까지 포함하여 종합적으로 충방전 시험을 관리합니다. 나아가, 향후 배터리 관리 기술 개발에 따라 요구가 증가하고 있는 ‘CAN 버스’와의 연동도 지원 가능합니다.

[주의] PFX2512/2532의 작동에는 BPChecker3000이 필수적입니다. BPChecker2000에서는 PFX2512/2532가 작동하지 않습니다.

Test Condition Editor – 시험 조건 설정

충방전과 관련된 모든 시험 조건을 생성 및 편집하는 프로그램입니다. 프로파일을 생성한 후, 시퀀스 및 전체 설정 등을 수행하여 프로젝트를 생성합니다. BPC3000은 이 프로젝트 단위로 시험을 실행합니다.

• 배터리 온도의 휴지 종료 조건(Rest Temp) 설정 가능
  휴지 시간 설정은 충전 종료 후 정해진 시간(고정 시간) 설정 외에 배터리 온도에 따른 휴지 종료 조건 설정도 가능합니다.
• 일시 정지 기능 탑재
  프로파일 유형 중에는 일시 정지 기능이 있습니다. 이 기능을 사용하면 시험을 일시 정지할 수 있습니다.

Test Executive – 시험 실행

Test Executive는 Test Condition에서 생성된 프로젝트(시험 조건)에 따라 충방전 시험을 실행하는 프로그램입니다.

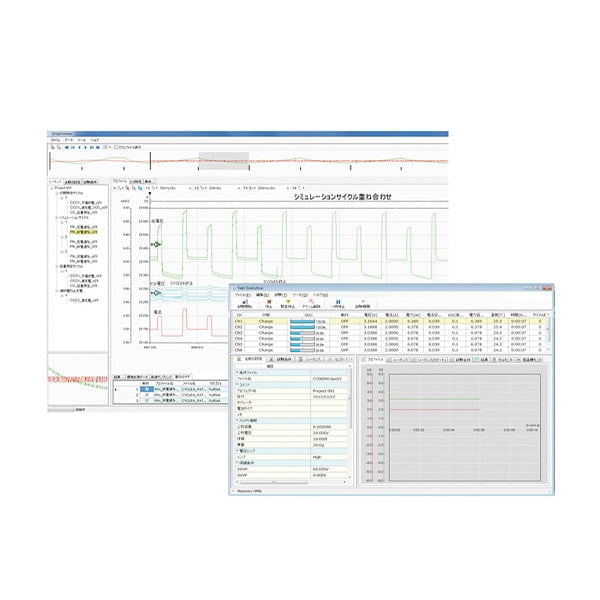

Graph Viewer – 그래프 표시

Graph Viewer는 Test Executive에서 생성된 시험 데이터를 그래프화하여 화면에 표시하거나 인쇄하는 프로그램입니다. Graph Viewer를 사용하면 시험 데이터 그래프 외에도 시험 데이터의 수치, 에너지 등 시험 데이터에서 얻은 연산값, 시험 조건 등도 표시할 수 있으므로 종합적인 데이터 분석이 가능합니다. Graph Viewer는 여러 그래프를 하나의 그래프에 겹쳐 표시하는 오버레이 그래프도 표시할 수 있습니다.

동작 환경

• Core i5 이상이 탑재된 PC
• Windows 10
• 8GB 이상의 RAM
• 20 GB 이상의 여유 용량이 있는 하드 디스크
• 1024×768 이상의 이미지 해상도를 지원하는 디스플레이 (DPI 설정: 96DPI)
• CD-ROM 드라이브
• 마우스
• RS232C, USB, LAN (사용하는 인터페이스에 따라 다름)
• VISA 라이브러리

장기간 연속으로 사용하는 경우에는 RAM을 16GB 이상으로 증설하는 것을 권장합니다.
USB 시리얼 컨버터를 사용하여 RS232C 연결 시, 정상적으로 작동하지 않을 수 있습니다.
