동작 영역

넓은 동작 전압 범위. 최대 800V까지 대응. 동작 전압 범위는 10V에서 800V입니다. 전류가 흐르기 시작하는 최소 동작 전압은 1.5V입니다.

최고 슬루율 20A/μs

정격 전류까지의 전류 상승 시간은 20A/μs를 실현. 전원 평가에 대해 중요도가 증가하는 고속 과도 응답 시험에 대응.

임의 IV 특성(ARB) 모드

ARB 모드에서는 IV 특성상의 임의의 점(전압값 대 전류값 세트)을 여러 개 등록하여 임의의 IV 특성을 설정할 수 있습니다. 임의의 점은 3점~100점까지 등록할 수 있으며 점과 점 사이는 직선 보간됩니다. 최소 전압값(0.00V)과 전류값(0.00A), 최대 전압값(808.00V)은 고정입니다.

병렬 운전(최대 5대, 100kW까지 가능)

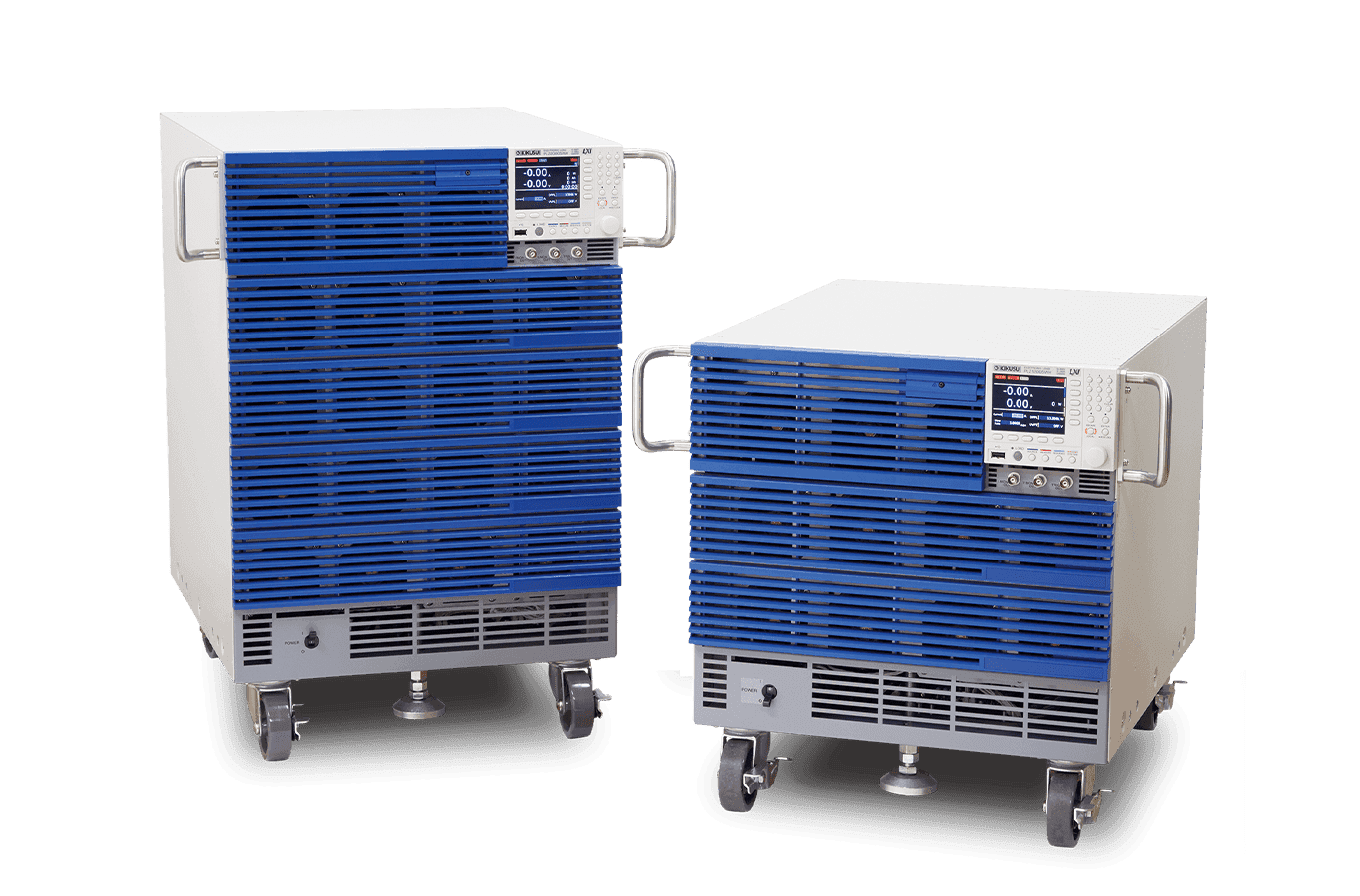

PLZ12005WH/PLZ20005WH를 병렬로 접속하면 전류 용량이나 전력 용량을 증가시킬 수 있습니다. 병렬 운전에서는 1대가 마스터기로 설정됩니다. 마스터기에서 병렬로 접속한 PLZ12005WH/PLZ20005WH(슬레이브기)를 모두 제어할 수 있습니다. 마스터기에는 병렬 접속되어 있는 대수분의 총 전류값과 총 전력값이 표시됩니다. 병렬 운전에는 부속품인 병렬 운전 신호 케이블 키트(PC02-PLZ-5W)가 필요합니다.
PLZ12005WH/PLZ20005WH의 마스터기 1대에 슬레이브기를 병렬 운전 신호 케이블로 접속합니다. 슬레이브기는 4대까지 접속할 수 있습니다. 접속 상태에 따라 마스터기와 슬레이브기는 자동 설정됩니다. 단독 운전으로 되돌릴 경우에도 케이블을 분리하고 전원을 투입하는 것만으로 자동 설정되기 때문에 조작 패널에서의 설정은 불필요합니다.

로드 온·오프 동작

시스템에 따라 유연하게 대응하는 로드 온 오프 기능

로드 온/오프 동작은 통상 조작 외에 아래를 선택할 수 있습니다.

• 전원 투입 시에 로드 온 상태로 기동
• 로드 온의 경과 시간을 표시
• 일정 시간 경과 시간 후에 로드 오프
• 릴레이 등의 외부 신호에 의해 로드 온/오프

동작 모드의 설정

PLZ-5WH는 아래의 5가지 동작 모드를 갖추고 있습니다. 또한 CV 모드 이외의 동작 모드에서는 설정값의 전압이 되도록 전류를 흘려 전압에 제한을 걸거나(UVPL) 로드 오프할 수 있습니다(UVPT).

슬루 레이트

전류를 변화시킬 때의 변화 속도를 설정할 수 있습니다. 슬루율을 설정하면 아래의 경우에 슬루율이 기능합니다.

• 설정값을 변경하여 전류값이 변화했을 때(펄스 기능 포함).
• 정전류(CC) 모드의 외부 컨트롤로 전류값이 변화했을 때.
• 로드 온으로 전류값이 변화했을 때.

슬루율은 단위 시간당 전류 변화량을 전류 레인지에 따라 설정합니다. 또한 상승과 하강으로 공통 값을 설정합니다. CC 모드 또는 ARB 모드일 때 로드 온/오프에 관계없이 설정할 수 있습니다.

사인 기능

정현파 모양으로 전류를 변화시키는 동작을 「사인 기능」이라고 합니다. 대용량 전원이나 축전지의 리플 중첩 시험에 적합합니다. 사인 동작 시에는 전면 패널의 TRIG OUT 커넥터에서 트리거 신호가 출력됩니다. 로드 온/오프에 관계없이 설정할 수 있습니다. CC 모드로 동작합니다. 슬루율 설정은 할 수 없습니다. 사인 진폭은 수치로 설정할 수 있습니다.

사인 동작 시에는 전류가 Set 값을 증가하면서 통과할 때(사인파 위상각 0도) 전면 패널의 TRIG OUT 커넥터에서 트리거 신호가 1µs 출력됩니다.

펄스 기능

2개의 값을 반복하여 실행하는 동작을 「펄스 기능」이라고 합니다. 대용량 전원의 과도 응답 특성 시험이나 축전지의 펄스 방전 시험에 적합합니다. 펄스 동작 시에는 전면 패널의 TRIG OUT 커넥터에서 트리거 신호가 출력됩니다. 로드 온/오프에 관계없이 설정할 수 있습니다. CC 모드 및 CR 모드로 동작합니다. 펄스 진폭은 수치 또는 부하 설정값에 대한 비율로 설정할 수 있습니다.

펄스 동작 시에는 전류가 LOW(Depth)에서 HIGH(Set)로 전환될 때 전면 패널의 TRIG OUT 커넥터에서 트리거 신호가 1µs 출력됩니다.

시퀀스 기능

시퀀스는 프로그램과 스텝으로 구성됩니다. 프로그램은 스텝의 집합체입니다. 스텝은 스텝 1부터 하나씩 승순으로 실행됩니다. 마지막 스텝이 종료되면 프로그램이 1회 실행된 것으로 됩니다. 지정된 루프 횟수만큼 프로그램이 실행되면 시퀀스가 종료됩니다. 시퀀스 종료 시의 설정값은 최종 스텝의 설정값이 됩니다.

TALink

TALink(Transient Acquire Link) 트리거를 사용하면 시퀀스의 스텝과 동기화하여 PLZ-5WH에 데이터를 로깅할 수 있습니다. 로깅한 데이터는 PLZ-5WH와 통신하여 획득할 수 있습니다. 또는 CSV 형식으로 USB 메모리에 저장할 수 있습니다.

적산 데이터 기능

경과 시간, 적산 전류, 적산 전력을 기록할 수 있습니다. 로드 온/오프 또는 시퀀스 실행 시작/종료와 연동하여 기록(적산)을 시작/종료할 수 있습니다. 또는 임의의 타이밍으로 기록을 시작/종료할 수도 있습니다.

원격 감지 기능

원격 센싱을 수행하면 전압의 계측점을 부하 입력 단자에서 임의의 센싱점으로 변경할 수 있습니다. 센싱점을 피시험물 단에 설정함으로써 부하용 전선의 저항에 의한 전압 강하 등의 영향을 줄여 CR/CV/CP 모드의 동작을 안정화할 수 있습니다. 원격 센싱을 사용하는 경우에는 센싱선을 PLZ-5WH의 센싱 단자와 피시험물 단에 접속하고 원격 센싱 기능을 활성화합니다. ● 원격 센싱 입력 정격 전압: 800V

컷오프 기능

컷오프 기능은 로드 온 상태로부터 시간 경과 / 전압 저하 / 적산 전류 / 적산 전력이 설정값에 도달하면 로드 오프하는 기능입니다. 여러 요인을 선택할 수 있습니다. 여러 개를 선택한 경우, 가장 먼저 도달한 조건으로 로드 오프됩니다.

데이터 로깅 기능

데이터 로깅 기능을 사용하면 각 측정값을 내부 메모리에 기록하고 기록한 데이터를 LCD 상에서 테이블 표시(Table) 또는 그림 표시(Chart)할 수 있습니다. 또한 CSV 형식으로 USB에 저장하거나 PLZ-5WH와 PC를 통신시켜 획득할 수도 있습니다. 측정값 기록 조건을 설정하여 각 측정값을 기록하는 타이밍을 제어하거나 동기 접속한 기기끼리 측정값 기록 타이밍을 동기화할 수 있습니다. 그 외에도 PLZ-5WH가 Load Off한 타이밍에 측정값을 기록하여 배터리의 방전 용량(Ah) 등의 시험 결과만을 획득하여 USB 메모리에 CSV 형식으로 저장할 수 있습니다.

동기운전 기능

PLZ-5WH를 상호 통신 케이블로 접속하는 것만으로 동기 운전을 할 수 있습니다. (시판 LAN 케이블에 의한 간단 설정) PLZ-5WH를 혼재하여 접속할 수 있습니다. 또한 병렬 운전 상태에서도 동기 운전할 수 있습니다.

• 복수 대의 로드 온/오프를 동기화한다.
• 측정을 동기화
• 복수 대의 시퀀스 개시 타이밍, 일시 정지 해제 타이밍을 동기화한다.

외부 제어

PLZ-5WH를 외부 기기에서 컨트롤/모니터할 수 있습니다. 외부 컨트롤의 각 단자는 부하 입력 단자와 절연되어 있습니다.

설정 메모리

세트업 메모리는 현재 상태에서 아래 항목을 본체 메모리에 20개(0~19) 또는 USB 메모리에 저장할 수 있습니다.

• 동작 모드
• 부하 설정값(전류값, 컨덕턴스값, 전압값, 전력값)
• 슬루 레이트
• 펄스 진폭(전류값 / 컨덕턴스값, 또는 비율)
• 펄스 간격(주파수/1주기의 시간과 듀티비/HIGH 측의 동작 시간)
• 사인 진폭(전류값)
• 사인 주파수
• 알람 작동 조건
• ABC 프리셋 메모리 내용

또한 PLZ-5WH에서 저장한 파일을 PLZ-5W에 읽어들일(USB 메모리) 수도 있습니다. 본 제품에서 UVP 동작을 Limit로 설정한 경우 PLZ-5W(PLZ205W, PLZ405W, PLZ1205W)에서는 +CV 모드 설정이 됩니다.

소프트 스타트 기능

소프트 스타트는 부하 전류의 상승 시간을 제한하는 기능입니다. 아래의 조건을 모두 충족했을 때만 소프트 스타트가 기능합니다.

• 소프트 스타트의 상승 시간이 설정되어 있습니다.
• 정전류(CC) 모드에서 로드 온 상태.
• 부하 입력 단자에 입력이 없는 상태에서 최소 동작 이상의 입력이 있을 경우.

부하 전류가 급격하게 상승하면 피시험물의 출력이 불안정해지는 경우나 전원의 과전류 보호 회로가 작동해 버리기 때문에 기동 시의 전류 변화만 늦추고 싶은 경우 등에 사용합니다.

ABC 프리셋 메모리

ABC 프리셋 메모리는 부하 설정값을 A, B, C의 3개의 메모리에 저장할 수 있습니다. 메모리 내용을 1회의 조작으로 불러올 수 있기 때문에 설정값을 순서대로 전환하여 사용하는 경우에 편리합니다.

전압/전류 모니터

기존의 전류 모니터 출력에 더해 전압 모니터 출력(0V~8V: 측정 전압의 1/100 출력)을 전면 BNC 커넥터에 추가했습니다.

보호 기능・기타

과전류 보호(OCP), 과전력 보호(OPP), 과전압 검출(OVP), 저전압 보호(UVP), 과열 보호(OTP), 역접속 검출(REV), 워치독 보호(WDP), 외부 알람 입력 검출, 컨피규레이션 설정, USB 키보드 대응.

통신 인터페이스 표준장비

LAN(LXI)/USB/RS232C 인터페이스 표준 장비. ※GPIB(옵션)
