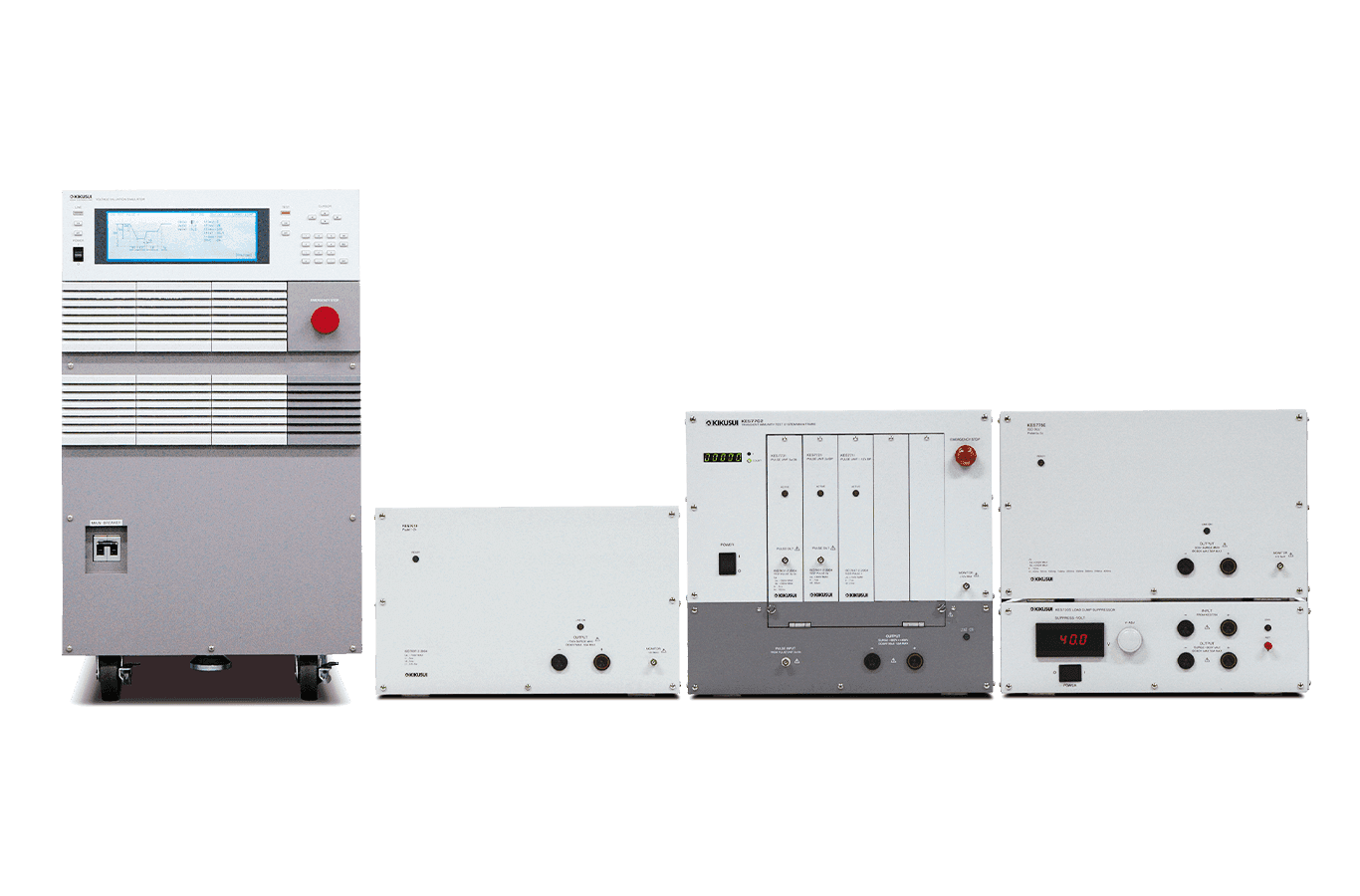

전원 변동 시험기 KES7400A 시리즈는 애플리케이션 소프트웨어 KES7100을 사용하여 ISO7637-2 규격이 요구하는 Test Pulse2b, TestPulse4나 각 자동차 제조업체가 개별적으로 요구하는 전원 변동 시험이 가능합니다. KES7100에는 전원 변동 파형 라이브러리가 준비되어 있습니다. 또한 각 파형 데이터의 전압이나 변동 시간 등 파형을 형성하는 각 매개변수를 편집할 수 있습니다. 임의 파형 편집 기능을 사용하면 복잡한 전원 변동 파형도 간단히 작성할 수 있습니다. 또한 아날로그 신호를 입력하여 본 기기를 증폭기로 사용하는 것도 가능합니다. 고객의 공급 시품 사양에 따라 모델이나 대수를 선정하여 시스템을 구축해 드립니다.

고속 순단 스위치 유닛

전원 전압 변동 시험기 KES7400A 시리즈에서는 공장 옵션으로 고속 순단 스위치 유닛을 추가할 수 있습니다. 이 스위치 유닛은 와이어 하네스에 연결된 자동차 전자기기 환경에서 발생하는 불완전한 접촉 등으로 인해 발생하는 전원 순단을 시뮬레이트합니다. 순단 모드는 3종류(플러스극 모드, 마이너스극 모드, 양극 모드) 선택 가능합니다. 순단 모드: +극(S1) 및 -극(S2) 스위치 중 어느 한쪽 또는 양극 스위치를 온, 오프시켜 전원을 차단할 수 있습니다.

자동화 대응(외부 트리거 출력)

전원 전압 변동 시험기 KES7400A 시리즈는 외부 트리거 출력 및 입력 단자가 표준으로 장착되어 있습니다. 이 외부 트리거 출력 및 입력 신호를 사용하여 오동작 판정, 암전류 측정, CAN 연동 시스템 등의 동작을 지시할 수 있습니다. ※주: 외부 트리거 신호의 사양, 소프트웨어 개조 등은 별도 협의를 통해 견적을 제공해 드립니다.

사례 1: 오동작 판정/암전류 측정

자동차 제조업체 규격 중에는 암전류 측정 요구사항이 있습니다.
본 시스템에서는 전원 전압 변동 시험과 DUT 오동작 판정, 암전류 측정을 연동시키는 것이 가능합니다.

사례 2: CAN 연동

자동차 전자기기 제어 수단 중 하나로 CAN 통신이 있습니다.
본 시스템에서는 CAN 통신 프로토콜을 전원 변동 시험 시스템에 도입하여 오동작 판정을 자동화한 시스템 예입니다.

파형 라이브러리(옵션)

아래 파형 라이브러리에서는 1개의 시험 파일로 816가지 시험을 실행할 수 있습니다. 1개의 파형 패턴에서 V(전압값)와 T(변동 시간)를 스텝 가변하는 경우, 스텝 수는 수백에서 수천 가지가 됩니다. 기존 신호 발생기 소프트웨어의 경우 가변 스텝 수만큼 시험 파일을 작성해야 하므로 시험 준비에 막대한 시간과 노력이 필요했습니다. 애플리케이션 소프트웨어 KES7100에서는 매개변수 중에 “-“(하이픈)이나 “,”(쉼표)를 사용하여 스텝 가변 파형을 쉽게 작성할 수 있습니다.

KES7400A 시리즈｜각종 데이터

이득 특성

무부하 시 ±60V 스윙 시 및 ±10V 스윙 시에서 100kHz까지 거의 평탄한 이득 특성을 나타냅니다. -3dB 시 주파수도 300kHz까지 달성합니다. 사양 범위 내 이득 특성의 직선성은 시험의 재현성으로 이어짐과 동시에 각 자동차 제조업체 규격에 대응합니다.

임피던스 특성

ISO7637-2 規格에서 시험에 사용되는 전원의 내부 임피던스는 DC~400Hz에서 “10mΩ 이하”로 규정되어 있습니다. 또한 동일 規格에서 Pulse2b는 “0Ω to 0.05Ω”, Pulse4는 “0Ω to 0.02Ω”로 규정되어 있습니다.
