전원·전자부하장치용 애플리케이션 소프트웨어
시퀀스 작성·제어 소프트웨어 ‘Wavy 시리즈’
wavy
가격 범위: 60,000円~80,000円
- 시퀀스 동작에 필요한 시험조건 데이터의 작성·편집 작업이 용이해집니다.
- 시험조건 데이터 파일의 저장 기능에 의해 정형시험의 조건관리가 용이해집니다.

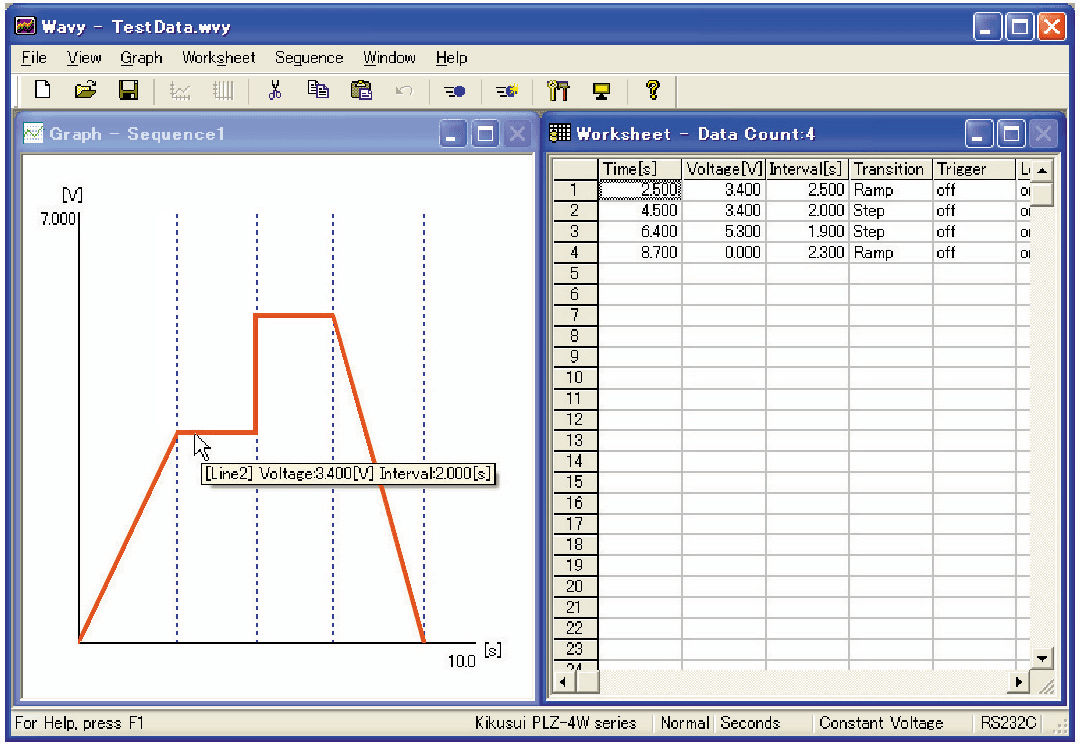

- 실행상황을 설정값 그래프상에 커서 표시하는 ‘실행 그래프’로 실행 시퀀스의 경과 확인이 가능합니다.
- 실행 중의 모니터 값을 플롯하는 ‘모니터 그래프’에 의해 직관적인 실제 출력의 관측이 가능합니다. (Ver4.0부터 탑재)
- 취득한 모니터 데이터는 시험결과로서 저장이 가능합니다.
| 製品画像 | 型名 | Ver | 標準価格 | WEBかんたんお見積り | |
|---|---|---|---|---|---|
 | SD024-PAV | PAV 시리즈 | Ver.6.0 | 60,000円 （税込：66,000円） | |
 | SD022-PBZ | PBZ 시리즈 | Ver.6.0.1 | 60,000円 （税込：66,000円） | |
 | SD027-PWR-01 | PWR-01 시리즈 | Ver.6.0 | 60,000円 （税込：66,000円） | |
 | Wavy for PAS & PWR | PAS·PWR시리즈 | Ver.5.0 | 60,000円 （税込：66,000円） | |
 | Wavy for PAT-T | PAT-T 시리즈 | Ver.5.1 | 60,000円 （税込：66,000円） | |
 | Wavy for PAG | PAG 시리즈 | Ver.6.0 | 60,000円 （税込：66,000円） | |
 | SD013-PWX | PWX 시리즈 | Ver.6.0 | 60,000円 （税込：66,000円） | |
 | SD025-PMX | PMX-A 시리즈 | Ver.6.0 | 60,000円 （税込：66,000円） | |
 | SD032-PCR-WE | PCR-WE/WE2·PCR-WEA/WEA2시리즈 | Ver.6.1 | 60,000円 （税込：66,000円） | |
 | SD011-PCR-LE | PCR-LE 시리즈 | Ver.5.5 | 60,000円 （税込：66,000円） | |
 | SD023-PLZ-5W | PLZ-5W 시리즈 | Ver.5.0 | 60,000円 （税込：66,000円） | |
 | Wavy for PLZ-4W | PLZ-4W/PLZ-4WL/PLZ-4WH시리즈 | Ver.5.3 | 60,000円 （税込：66,000円） | |
 | Wavy for PLZ-U | PLZ-U 시리즈 | Ver.3.2 | 80,000円 （税込：88,000円） | |
 | Wavy for PCZ1000A | PCZ1000A | Ver.6.0 | 60,000円 （税込：66,000円） | |
 | Wavy 3CH for PCZ-A SR WITH USB SET | PCZ-A SR | 185,000円 （税込：203,500円） |
라인업
| 製品画像 | 型名 | Ver | 標準価格 | WEBかんたんお見積り | |
|---|---|---|---|---|---|
| SD024-PAV | PAV 시리즈 | Ver.6.0 | 60,000円 （税込：66,000円） | |
| SD022-PBZ | PBZ 시리즈 | Ver.6.0.1 | 60,000円 （税込：66,000円） | |
| SD027-PWR-01 | PWR-01 시리즈 | Ver.6.0 | 60,000円 （税込：66,000円） | |
| Wavy for PAS & PWR | PAS·PWR시리즈 | Ver.5.0 | 60,000円 （税込：66,000円） | |
| Wavy for PAT-T | PAT-T 시리즈 | Ver.5.1 | 60,000円 （税込：66,000円） | |
| Wavy for PAG | PAG 시리즈 | Ver.6.0 | 60,000円 （税込：66,000円） | |
| SD013-PWX | PWX 시리즈 | Ver.6.0 | 60,000円 （税込：66,000円） | |
| SD025-PMX | PMX-A 시리즈 | Ver.6.0 | 60,000円 （税込：66,000円） | |
| SD032-PCR-WE | PCR-WE/WE2·PCR-WEA/WEA2시리즈 | Ver.6.1 | 60,000円 （税込：66,000円） | |
| SD011-PCR-LE | PCR-LE 시리즈 | Ver.5.5 | 60,000円 （税込：66,000円） | |
| SD023-PLZ-5W | PLZ-5W 시리즈 | Ver.5.0 | 60,000円 （税込：66,000円） | |
| Wavy for PLZ-4W | PLZ-4W/PLZ-4WL/PLZ-4WH시리즈 | Ver.5.3 | 60,000円 （税込：66,000円） | |
| Wavy for PLZ-U | PLZ-U 시리즈 | Ver.3.2 | 80,000円 （税込：88,000円） | |
| Wavy for PCZ1000A | PCZ1000A | Ver.6.0 | 60,000円 （税込：66,000円） | |
| Wavy 3CH for PCZ-A SR WITH USB SET | PCZ-A SR | 185,000円 （税込：203,500円） |
제품 개요
전원·전자부하장치의 자동시험을 지원하는 소프트웨어

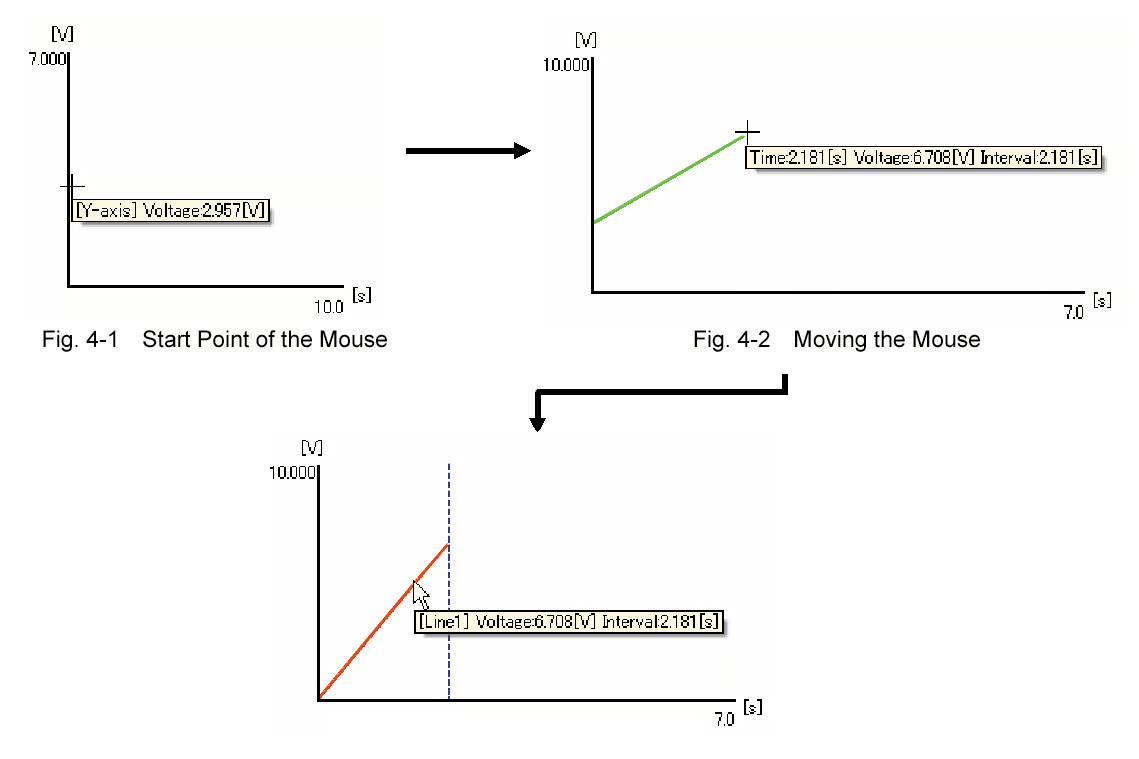

‘Wavy(웨이비)’는 키쿠스이전자제 전원장치의 시퀀스 작성·실행을 지원하기 위한 소프트웨어입니다. PBZ시리즈, PLZ-5W시리즈, PLZ-U시리즈, PCR-WEA시리즈 등의 각 제품에는 출력 시퀀스 제어를 수행하는 기능이 탑재되어 있지만, 그 프로그램을 작성하려면 전원 본체나 리모컨의 패널 조작, 또는 BASIC이나 C언어에 의한 PC상에서의 작성 중 하나가 필요합니다. 그러나 전원 본체나 리모컨의 작은 LCD 표시를 보면서 하는 입력 조작은 매우 번거로울 뿐만 아니라 작성한 파형 이미지를 파악하기 어렵고, 한편 PC의 경우는 프로그램이나 파형 이미지의 전체상을 파악하기 쉬워지지만, 프로그램 언어에 익숙하지 않은 사용자에게는 다소 진입장벽이 높다는 측면이 있습니다. Wavy는 프로그램 언어를 전혀 모르는 분도 PC를 사용하여 원하는 시퀀스 패턴을 손쉽게 만들 수 있는 것을 목표로 개발되었습니다.
또한 Ver.4.0부터 ‘실시간 그래프 모니터 기능’을 장비하여 전압·전류의 모니터링, 로깅이 가능하며, 더 나아가 Ver.5.0부터는 ‘직접 제어 기능’에 의해 리모컨 감각으로 전원을 조작하는 것이 가능해졌습니다.
대응기종 / 동작환경
※Wavy로 제어할 수 있는 전원 및 전자 부하 장치는 1대입니다. (Wavy for PLZ-U는 1프레임입니다.)
지원 모델
| 대응 기종명 | 필요한 인터페이스 환경 | 형명 | 하드웨어 시퀀스※1(스텝 수) | 소프트웨어 시퀀스※2(스텝 수) | 동작 모드 | 대응 OS Windows Ver. | ||
|---|---|---|---|---|---|---|---|---|
| 일본어판 | 영어판 | |||||||
| 직류 전원 | PWR-01 시리즈 | 불필요 (RS232C, USB, LAN, 표준 장비 / GPIB 옵션) | SD027-PWR-01(Wavy for PWR-01) | ○(64) | ○(1024) | CV,CC | 10 / 11 | 10 / 11 |
| PAV 시리즈 | 불필요 (RS232C, USB 표준 장비 / LAN 옵션) | SD024-PAV(Wavy for PAV) | ○(12) | ○(1024) | CV,CC | 10 / 11 | 10 / 11 | |
| PWX 시리즈 | 불필요 (RS232C, USB, LAN, 표준 장비 / GPIB 옵션) | SD013-PWX(Wavy for PWX) | − | ○(1024) | CV,CC | 10 / 11 | 10 / 11 | |
| PAG 시리즈 | 불필요 (RS232C, RS485 표준 장비 / GPIB 옵션) | Wavy for PAG | − | ○(1024) | CV,CC | 7 / Vista / XP SP3 | − | |
| PAT-T 시리즈 | 불필요 (RS232C 표준 장비 / USB, LAN, GPIB 옵션) | Wavy for PAT-T | − | ○(1024) | CV,CC | 8 / 7 | 8 / 7 | |
| PMX-A 시리즈 | 불필요 (RS232C, USB, LAN, 표준 장비 / GPIB 옵션) | SD025-PMX(Wavy for PMX)※3 | − | ○(1024) | CV,CC | 10 | 10 | |
| PBZ 시리즈 | 불필요 (RS232C, GPIB, USB 표준 장비 / LAN 옵션) | SD022-PBZ(Wavy for PBZ) | ○(1024) | − | CC,CV / DC,AC+DC | 10 / 11 | 10 / 11 | |
| 교류 전원 | PCR-WEA/WEA2 시리즈 | 불필요 (RS232C, USB, LAN, 표준 장비 / GPIB 옵션) | SD032-PCR-WE(Wavy for PCR-WE) | ○(600) | − | CV(AC,DC,AC+DC) | 10 / 11 | 10 / 11 |
| SD019-PCR-LE/WE(Wavy Smart Grid Edition) | ○(600) | − | CV(AC,DC,AC+DC) | 10 / 8.1 / 7 | − | |||
| SD020-PCR-LE/WE(Wavy Smart Grid Edition) | ○(600) | − | CV(AC,DC,AC+DC) | 10 / 8.1 / 7 | − | |||
| PCR-LE 시리즈 | 불필요 (RS232C 표준 장비 / USB, LAN, GPIB 옵션) | SD011-PCR-LE(Wavy for PCR-LE) | ○(600) | − | CV(AC,DC,AC+DC) | 10 / 11 | 10 / 11 | |
| SD019-PCR-LE/WE(Wavy Smart Grid Edition) | ○(600) | − | CV(AC,DC,AC+DC) | 10 / 8.1 / 7 | − | |||
| SD020-PCR-LE/WE(Wavy Smart Grid Edition) | ○(600) | − | CV(AC,DC,AC+DC) | 10 / 8.1 / 7 | − | |||
| PCR-M 시리즈 | 불필요 (USB, LAN 표준 장비 / GPIB 옵션) | Wavy for PCR-M | − | ○(2048) | CV(AC,DC,AC+DC) | 8 / 7 | 8 / 7 | |
| 전자 부하 장치 | PLZ-5W 시리즈 PLZ-5WH2 시리즈 | 불필요 (RS232C, USB, LAN, 표준 장비 / GPIB 옵션) | SD023-PLZ-5W(Wavy for PLZ-5W) | ○(10000) | − | CV,CC,CR,CP | 10 / 11 | 10 / 11 |
| PLZ-U 시리즈 | 불필요 (GPIB, RS232C 표준 장비) | Wavy for PLZ-U | ○(256) | ○(1024) | CC,CV,CR,CC+CV,CR+CV | 8 / 7 | 8 / 7 | |
※1 「하드웨어 시퀀스」란, 기기 본체에 있는 시퀀스 기능을 사용하여 기기를 제어합니다.
※2 「소프트웨어 시퀀스」란, Wavy(소프트웨어)로 기기를 동작시켜 시퀀스 제어를 실행합니다.
※3 5스텝 한정의 무상판(Wavy for PMX Free)을 준비하고 있습니다.
※Verは2025年6月현재
동작 환경
●SD027-PWR-01(Wavy for PWR-01),
SD024-PAV(Wavy for PAV), SD013-PWX(Wavy for PWX),
SD032-PCR-WE(Wavy for PCR-WE),
SD011-PCR-LE(Wavy for PCR-LE)의 경우
| CPU | Core i5 이상 |
|---|---|
| CD-ROM | Wavy 설치 시 필요 |
| 마우스 | 필수 |
| 모니터 | 1024×768 이상 |
| 메모리 | 4GB 이상 |
| 하드디스크 용량 | 10GB 이상의 여유 공간이 있을 것 |
●SD022-PBZ(Wavy for PBZ)의 경우
| CPU | Core i5 이상 |
|---|---|
| CD-ROM | Wavy 설치 시 필요 |
| 마우스 | 필수 |
| 모니터 | 1366×768 이상 |
| 메모리 | 8GB 이상 |
| 하드디스크 용량 | 10GB 이상의 여유 공간이 있을 것 |
●SD023-PLZ-5W(Wavy for PLZ-5W)의 경우
| CPU | Core i5 이상 |
|---|---|
| CD-ROM | Wavy 설치 시 필요 |
| 마우스 | 필수 |
| 모니터 | 1366×768 이상 |
| 메모리 | 8GB 이상 |
| 하드디스크 용량 | 20GB 이상의 여유 공간이 있을 것 |
●SD025-PMX(Wavy for PMX),
SD019-PCR-LE/WE,
SD020-PCR-LE/WE의 경우
| CPU | Core i5 이상 |
|---|---|
| CD-ROM | Wavy 설치 시 필요 |
| 마우스 | 필수 |
| 모니터 | 1024×768 이상 |
| 메모리 | 8GB 이상 |
| 하드디스크 용량 | 20GB 이상의 여유 공간이 있을 것 |
●Wavy for PAG, Wavy for PAT-T, Wavy for PCR-M의 경우
| CPU | Pentium 4HT 이상(권장 Core2 이상) |
|---|---|
| CD-ROM | Wavy 설치 시 필요 |
| 마우스 | 필수 |
| 모니터 | 1024×768 이상 |
| 메모리 | Windows 7, Windows Vista는 2GB 이상, Windows XP, Windows 2000은 1GB 이상 |
| 하드디스크 용량 | 10GB 이상의 여유 공간이 있을 것 |
●Wavy for PLZ-U의 경우
| CPU | Pentium 4HT 이상(권장 Core2 이상) |
|---|---|
| CD-ROM | Wavy 설치 시 필요 |
| 마우스 | 필수 |
| 모니터 | 1024×768 이상 |
| 메모리 | 4GB 이상 |
| 하드디스크 용량 | 10GB 이상의 여유 공간이 있을 것 |
인터페이스 환경
지원 인터페이스: USB, RS232C, GPIB, LAN
※전원 및 부하 장치의 인터페이스 사양에 따라 달라집니다. ※GPIB의 경우, 아래 각 사에서 제공하는 GPIB 드라이버가 설치되어 작동 가능해야 합니다.
- National Instruments사 NI-488.2 드라이버
- 콘텍사 GPIB 통신용 드라이버 API-GPIB (98/PC) W95, NT Ver3.50 이상
- 인터페이스사 일본어 Windows 버전 GPC-4301 Ver.1.10-06 이상
- KEYSIGHT사 82357B USB/GPIB (Wavy Ver.5.0 이상에서 지원)
다음 인터페이스도 사용 가능 (검증 완료)
- 산와 서플라이사/USB-CVRS9 (USB-RS232C)
- I-O DATA사/SB-RSAQ3R (USB-RS232C)
- 라톡 시스템사/REX-USB60F (USB-RS232C)
- 라톡 시스템사/REX-USB60 (USB-RS232C)
- 라톡 시스템사/REX-USB220 (USB2.0 to GPIB Converter)
- 라톡 시스템사/REX-5052 (GPIB PC CARD)
※PC와 각 인터페이스의 조합(작동)에 대해서는 보증하기 어렵습니다. 미리 양해 바랍니다.
주의사항
- PC 연결용 케이블은 포함되어 있지 않습니다. (RS232C의 경우, 크로스 케이블을 준비해 주십시오.)
- USB-RS232C 컨버터를 이용한 RS232C 제어는 정상적으로 작동하지 않을 수 있습니다.
- Wavy는 하드웨어 시퀀스의 체인 기능 및 일시 정지 기능을 지원하지 않습니다.
체험판 다운로드
기능 제한 없음!
무료로 3주간 체험하실 수 있습니다
본 체험판은 키쿠스이 전자제 전원·부하 장치의 시퀀스 작성·실행을 지원하기 위한 소프트웨어 「Wavy」의 체험판입니다. 이 체험판은 기동 시부터 3주간 체험하실 수 있습니다 (사용 기한 이외의 기능 제한은 없습니다).
※Wavy 체험판을 실행한 후 3주가 경과한 PC에서는 다른 Wavy 체험판의 실행도 불가능하게 됩니다. ※애플리케이션을 실행할 수 없는 경우에는 관리자 권한으로 실행해 보십시오.
당사 사이트의 소프트웨어는 본 사용 허락 계약의 각 조항을 조건으로 무상으로 제공됩니다. 이러한 소프트웨어를 다운로드함으로써 고객은 본 사용 허락 계약의 각 조항에 동의한 것으로 간주됩니다. 본 사용 허락 계약에 동의할 수 없는 경우에는 아래의 소프트웨어를 다운로드할 수 없습니다. 다운로드하기 전에 「다운로드에 관한 주의사항」을 반드시 읽어 주시기 바랍니다.
다운로드에 관한 주의사항 ※반드시 읽어 주십시오
- 소프트웨어 사용 허락 계약
- 권리의 허락 키쿠스이 전자공업 주식회사(이하 「당사」라고 합니다)는 고객에 대해, 본 사용 허락 계약에 동의해 주셔서 다운로드 가능하게 되는 소프트웨어 및 그 관련 자료(이하 「본 소프트웨어」라고 합니다)에 관해, 이하의 권리를 허락합니다. (a) 고객은 본 소프트웨어에 대응하는 당사 제품을 이용할 목적으로 본 소프트웨어를 사용할 수 있습니다. (b) 고객은 본 소프트웨어를 복제하여 1대 이상의 컴퓨터상에서 사용할 수 있습니다.
- 추가 허락 조항 본 소프트웨어를 규정된 목적에 따라 사용한 결과, 작성된 각종 파일은 고객의 저작물이 됩니다.
- 저작권 본 소프트웨어 및 그 복제물의 저작권은 당사 또는 당사가 인정한 자가 가지는 것으로, 일본국 저작권법 및 국제 조약에 의해 보호되고 있습니다. 본 사용 허락 계약에 의거하여 고객이 본 소프트웨어를 복제하는 경우에는 다운로드된 본 소프트웨어에 첨부되어 있던 것과 동일한 저작권 표시가 이루어지는 것을 필요로 합니다.
- 금지 사항 (a) 본 소프트웨어가 소스 코드로 제공되는 경우, 고객은 본 소프트웨어를 개변한 것을 제3자에게 배포할 수 없습니다. (b) 본 소프트웨어가 바이너리 형식으로 제공되는 경우, 고객은 본 소프트웨어를 리버스 엔지니어할 수 없습니다.
- 무보증 당사는 본 소프트웨어가 고객의 특정 목적을 위해 적당한지, 혹은 유용한지, 또는 본 소프트웨어에 하자가 없는지, 기타 본 소프트웨어에 관해 어떠한 보증도 하지 않습니다.
- 면책 당사는 어떠한 경우에도 본 소프트웨어의 사용 또는 사용 불능으로부터 생기는 어떠한 손해(사업 이익의 손해, 사업의 중단, 사업 정보의 손실, 또는 기타 금전적 손해)에 관해서, 일절 책임을 지지 않습니다.
- 계약의 해제 고객이 본 사용 허락 계약에 위반한 경우, 당사는 본 사용 허락 계약을 해제할 수 있습니다. 그 경우, 고객은 본 소프트웨어를 일절 사용하지 않는 것으로 합니다.
- 지원
- 각 소프트웨어에 대한 문의는 당사 서비스(service@kikusui.co.jp)로 부탁드립니다. 또한, 파일 압축 해제 후에는 반드시 문서 파일을 읽어 주십시오.
- 보증 범위
- 소프트웨어의 다운로드·설치는 고객의 책임하에 실시해 주십시오.
- 소프트웨어는 예고 없이 개량, 변경될 수 있습니다.
- 저작권자
- 각 소프트웨어의 저작권은 키쿠스이 전자공업 주식회사에 귀속됩니다.
- Wavy for PAS & PWR
- Wavy for PLZ-U
- Wavy for PLZ-5W (SD023-PLZ-5W)
- Wavy for PAT-T
- Wavy for PCR-W
- Wavy for PCR-M
- Wavy for PLZ-4W
- Wavy for PCR-LE (SD011-PCR-LE)
- Wavy for PAG
- Wavy for PCZ1000A
- Wavy for PWX (SD013-PWX)
- Wavy for PMX (SD025-PMX)
- Wavy for PWR-01 (SD027-PWR-01)
- Wavy for PCR-WE（SD032-PCR-WE）
- Wavy for PBZ（SD022-PBZ）
- SD024-PAV (Wavy for PAV)
