고전압 대용량 직류 전자 부하 장치
PLZ-5WH2 시리즈

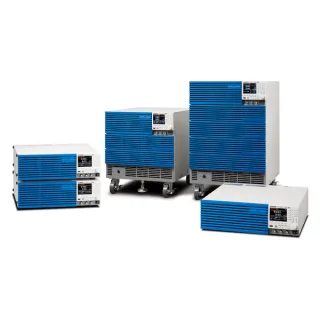

높은 신뢰성과 안전성을 기반으로 설계된 고전압, 다기능, 대용량 직류 전자 부하입니다. 1kW 벤치 모델부터 단일 세트로 20kW 고전압 대용량 모델까지 폭넓은 라인업을 갖추고 있습니다. 부하에 맞춰 최적의 용량을 선택할 수 있습니다. 안정적이고 빠른 응답을 가능하게 하는 전류 제어 회로를 탑재하여, 부하 시뮬레이션을 고속으로 수행할 수 있습니다.
성능 및 기능
대용량 전원 / 대용량 축전지 등의 평가에!
부하를 이미지대로 재현. 더욱 실제와 같은 평가를 실현!
PLZ-5WH2 시리즈는 높은 신뢰성과 안전성을 기반으로 설계된 고전압, 다기능, 대용량 직류 전자 부하입니다. 1kW 벤치 모델부터 단일 세트로 20kW 고전압 대용량 모델까지 폭넓은 라인업을 갖추고 있습니다.
부하에 맞춰 최적의 용량을 선택할 수 있습니다. 안정적이고 빠른 응답을 가능하게 하는 전류 제어 회로를 탑재하여, 부하 시뮬레이션을 고속으로 수행할 수 있습니다. 또한, 전류 설정은 고정밀화되어 충분한 설정 분해능을 보유하고 있습니다. 디스플레이에는 컬러 액정(LCD)이 채택되었습니다. 시인성이 높은 표시가 가능합니다. LAN, USB, RS232C 통신 기능이 표준 장비되어 있어, 다양한 검사 시스템에 쉽게 통합할 수 있습니다.
대용량 전원 / 대용량 축전지 등의 평가에
동작 모드
PLZ-5WH2 시리즈는 다음 5가지 동작 모드를 갖추고 있습니다. 또한, CV 모드 이외의 동작 모드에서는 전류가 너무 많이 흘러 전압이 UVP 설정값 이하로 떨어지지 않도록 전류를 제어하는 “UVPL ※” 또는 로드 오프하는 “UVPT” 등을 설정할 수 있습니다. ※ “UVPL”은 PLZ-5W 시리즈의 “+CV 모드”입니다.
| 정전류(CC) 모드 | 전류값을 지정하여 전압이 변해도 일정한 전류를 흘려보냅니다. |
|---|---|
| 정저항(CR) 모드 | 컨덕턴스 값을 지정하여 전압에 비례하는 전류를 흘려보냅니다. |
| 정전압(CV) 모드 | 전압을 지정하여 부하 입력단의 전압이 일정하게 되도록 전류를 흐르게 합니다. |
| 정전력(CP) 모드 | 전력값을 지정하여 소비되는 전력이 일정하게 되도록 전류를 흐르게 합니다. |
| 임의 IV 특성 (ARB) 모드 | I-V 특성상의 임의 전압값과 전류값을 여러 개 지정하여 임의 부하 특성을 설정할 수 있습니다. |
임의 IV 특성(ARB) 모드
ARB 모드에서는 IV 특성상의 임의의 점(전압값 대 전류값 세트)을 여러 개 등록함으로써, 임의의 IV 특성을 설정할 수 있습니다. 임의의 점은 3점부터 100점까지 등록할 수 있으며, 점과 점 사이는 직선 보간됩니다. 최소 전압값(0.00V)과 전류값(0.00A), 최대 전압값(1010.00V)은 고정입니다.
최고 슬루율 20A/μs
정격 전류까지의 전류 상승 시간은 20A/μs를 실현합니다. 전원 평가에서 중요도가 높아지는 고속 과도 응답 시험에 대응합니다. ※ PLZ20005WH2의 경우
병렬 운전: 최대 5대, 100kW까지 가능
병렬 운전은 병렬 운전 케이블 1개 ※로 연결 가능! 다른 모델과도 최대 5대까지 유연하게 “대용량”을 실현! (최대 100kW, 2000A) ※ 연결하는 모델 간에 필요합니다. 12kW/20kW 모델에는 표준으로 포함됩니다. 1kW/2kW/4kW 모델은 옵션입니다.
넓은 동작 전압 범위. 최대 1000V까지 지원
동작 전압 범위는 10V부터 1000V입니다. 전류가 흐르기 시작하는 최소 동작 전압은 1.5V입니다.
통신 인터페이스 표준장비
LAN(LXI) / USB / RS232C 인터페이스 표준 장비 ※ GPIB(옵션)
PC, 스마트폰, 태블릿의 웹 브라우저에서 PLZ-5WH2 시리즈에 내장된 웹 서버에 접속하여 제어 및 모니터링할 수 있습니다.
로드 온·오프 동작
시스템에 따라 유연하게 대응합니다. 로드 온/오프 동작은 일반 조작 외에 아래를 선택할 수 있습니다.
- 전원 투입 시에 로드 온 상태로 기동
- 로드 온의 경과 시간을 표시
- 일정 시간 경과 시간 후에 로드 오프
- 릴레이 등의 외부 신호에 의해 로드 온/오프
- 조건을 설정하여 로드 오프 (컷오프 기능)
컷오프 기능
컷오프 기능은 로드 온 상태로부터 시간 경과 / 전압 저하 / 적산 전류 / 적산 전력이 설정값에 도달하면 로드 오프하는 기능입니다. 여러 요인을 선택할 수 있습니다. 여러 개를 선택한 경우, 가장 먼저 도달한 조건으로 로드 오프됩니다.
| 시간 경과 | 경과 시간 표시 값이 설정값에 도달하면 로드 오프 |
|---|---|
| 전압 강하※ | 전압계 값이 설정값에 도달하면 로드 오프 |
| 적산 전류 | 적산 전류계 값이 설정값에 도달하면 로드 오프 |
| 적산 전력 | 적산 전력계 값이 설정값에 도달하면 로드 오프 |
응답 속도 변경
DUT의 조건이나 용도에 따라 응답 속도를 설정합니다. 변경 가능한 모드는 CV, CR, ARB입니다.
| 항목 | 설명 | |
|---|---|---|
| 응답 | 전압 | CV 모드 시의 응답 속도를 설정합니다. Normal/Fast |
| 컨덕턴스 | CR 모드 시의 응답 속도를 설정합니다. Normal/Fast | |
| ARB | ARB 모드 시의 응답 속도를 설정합니다. 수치는 필터의 응답 시간입니다. OFF는 필터 없음. OFF/500 μs/1 ms/2 ms/5 ms/10 ms/20 ms/50 ms/100 ms | |
소프트 스타트 기능
소프트 스타트는 부하 전류의 상승 시간을 제한하는 기능입니다. 아래의 조건을 모두 충족했을 때만 소프트 스타트가 기능합니다.
- 소프트 스타트의 상승 시간이 설정되어 있습니다.
- 정전류(CC) 모드에서 로드 온 상태.
- 부하 입력 단자에 입력이 없는 상태에서 최소 동작 이상의 입력이 있을 경우.
부하 전류가 급격히 상승하면 피시험물의 출력이 불안정해지거나, 전원의 과전류 보호 회로가 작동할 수 있으므로, 시동 시 전류 변화만 늦추고 싶을 때 등에 사용합니다.
| 동작 모드 | CC |
|---|---|
| 시간설정범위 분해능 | 500 μs、1ms、2ms、5ms、10 ms、 20 ms、50 ms、100 ms、또는 오프 |
데이터 로깅 기능
표시부에 표시된 최신 측정값(전류/전압/전력)을 내부 메모리에 기록합니다. 측정값의 기록 조건을 설정함으로써 각 측정값을 기록하는 타이밍을 제어할 수 있습니다. 측정된 데이터는 테이블(Table) 또는 차트(Chart)로 표시할 수 있습니다.
| 조건 | 설정값 | 설명 |
|---|---|---|
| Trigger | – | 측정값을 기록하는 타이밍이나 횟수를 설정합니다. |
| Source | – | 측정값 기록의 조건이 되는 이벤트(트리거 소스)입니다. Initiate 키를 누르면 트리거가 적용되어 기록을 시작합니다. |
| Immediate | Initiate 키를 누르면 즉시 트리거를 적용합니다. | |
| BUS | PC에서 TRG 명령을 수신했을 때 또는 전면 패널에서 TRG 키를 눌렀을 때 트리거를 적용합니다. | |
| DIGITAL2 ※ | EXT CONT 커넥터의 13번 단자에 신호가 입력된 타이밍에 트리거를 적용합니다. | |
| MSync | 동기 접속 중인 PLZ-5WH2에서 트리거 적용 타이밍을 동기화합니다. | |
| TALink | 시퀀스의 스텝 설정에서 Generate에 TALink를 설정한 경우, 스텝 실행 타이밍에 트리거를 적용합니다. | |
| Load Off | 로드 오프한 타이밍에 트리거를 적용합니다. | |
| Count | 1회 ~ 65536회 | 측정값을 기록하는 횟수입니다. |
| Delay | 0 μs ~ 100 s (분해능: 10 μs) | 트리거 적용 시부터 측정값 기록까지의 지연 시간입니다. |
| Interval | Disable(비활성화)/ Enable(활성화) | Count가 2 이상일 때, 기록과 기록 사이의 간격을 둘지 여부입니다. |
| Interval Time | 10 μs ~ 3600 s (분해능: 10 μs) | Interval을 활성화한 경우의 기록 간격 시간입니다. |
| Sense Aperture | 10 μs ~ 1 s (분해능: 10 μs) | 1회당 기록 시간입니다. 시간 내의 평균값이 기록됩니다. |
※ Digital2의 Direction이 Input으로 설정되어 있는 경우에만 해당됩니다.
데이터 적산 기능
적산 전류, 적산 전력, 경과 시간을 기록할 수 있습니다. 기록 기간 및 리셋은 임의로 설정 가능합니다. 또한, 적산 데이터의 표시/숨김을 설정할 수 있습니다.
| 항목 | 설정값 | 설명 |
|---|---|---|
| 적분 게이트 | ー | 적산 데이터를 기록하는 기간을 설정합니다. |
| 없음 | 적산 데이터 기록을 수동으로 시작/종료합니다. | |
| 로드 켜짐 | 로드 켜짐/꺼짐에 연동하여 자동으로 기록을 시작/종료합니다. 또는 수동으로 기록을 시작/종료합니다. | |
| 프로그램 실행 | 시퀀스 실행 시작/종료에 연동하여 자동으로 기록을 시작/종료합니다. 또는 수동으로 기록을 시작/종료합니다. | |
| 재설정 | ー | 적산 데이터 재설정 방법을 선택합니다. 전원을 다시 투입하면 적산 데이터가 재설정됩니다. |
| 수동 | Reset 키를 누르면 재설정됩니다. | |
| Auto | 기록 시작 전에 자동으로 재설정됩니다. 또는 Reset 키를 누르면 재설정됩니다. |
측정 데이터 저장
기록된 측정값과 적산 데이터를 CSV 형식으로 USB 메모리에 저장할 수 있습니다.
부하를 이미지대로 재현.
더욱 실제와 같은 평가를 실현!
펄스 기능
두 가지 값 설정을 반복하여 실행하는 동작을 “펄스 기능”이라고 합니다. 대용량 전원의 과도 응답 특성 시험이나 축전지의 펄스 방전 시험에 적합합니다. 펄스 동작 시에는 전면 패널의 TRIG OUT 커넥터에서 트리거 신호가 출력됩니다. 로드 온/오프와 관계없이 설정할 수 있습니다. CC 모드 및 CR 모드에서 동작합니다. 펄스 진폭은 수치 또는 부하 설정값에 대한 비율로 설정할 수 있습니다.
펄스 동작 시에는 전류가 LOW(Depth)에서 HIGH(Set)로 전환될 때 전면 패널의 TRIG OUT 커넥터에서 10µs 트리거 신호가 출력됩니다.
| 동작 모드 | CC 및 CR | |
|---|---|---|
| 주파수 설정 범위 | 1.0 Hz ～ 10.0 kHz | |
| 주파수 설정분해능※ | 1Hz ～ 10 Hz | 0.1Hz |
| 11Hz ～100 Hz | 1Hz | |
| 110Hz ～1000 Hz | 10Hz | |
| 1.1kHz ～10.0 kHz | 0.1kHz | |
사인 기능
정현파 형태로 전류를 변화시키는 동작을 “사인 기능”이라고 합니다. 대용량 전원이나 축전지의 리플 중첩 시험에 적합합니다. 사인 동작 시에는 전면 패널의 TRIG OUT 커넥터에서 트리거 신호가 출력됩니다. 로드 온/오프와 관계없이 설정할 수 있습니다. CC 모드에서 동작합니다. 슬루율 설정은 할 수 없습니다. 사인 진폭은 수치로 설정할 수 있습니다.
사인 동작 시에는 전류가 Set 값을 증가시키면서 통과할 때(사인파 위상각 0도) 전면 패널의 TRIG OUT 커넥터에서 10µs 트리거 신호가 출력됩니다.
| 동작 모드 | CC | |
|---|---|---|
| 주파수 설정 범위 | 1Hz ～ 1kHz，2kHz，5kHz，10kHz | |
| 주파수 설정분해능※ | 1Hz ～ 10 Hz | 1Hz |
| 20 Hz ～ 100 Hz | 10Hz | |
| 200 Hz ～1000 Hz | 100 Hz | |
| 1000 Hz 〜 | 2kHz、5kHz、10kHz | |
시퀀스 기능
시퀀스는 프로그램과 스텝으로 구성됩니다. 프로그램은 스텝의 집합체입니다. 스텝은 스텝 1부터 하나씩 오름차순으로 실행됩니다. 마지막 스텝이 종료되면 프로그램이 1회 실행된 것으로 간주됩니다. 지정된 루프 횟수만큼 프로그램이 실행되면 시퀀스가 종료됩니다. 시퀀스 종료 시에는 로드 상태(로드 온 또는 오프, 부하 설정값, 슬루율)를 설정할 수 있습니다.
| 설정범위 | 설정 항목 | 내용 |
|---|---|---|
| 스텝별 | 부하 설정값 | 전류값, 컨덕턴스값, 전압값, 전력값 현재 동작 모드에 따라 설정할 수 있는 값이 다릅니다 |
| 슬루 레이트 | 전류를 변화시킬 때의 변화 속도를 설정(CC만) | |
| 스텝 실행 시간 | 0.000050 s ~ 3600000 s (50 μs ~ 1000 h), 분해능: 1 μs | |
| 로드 온/오프 제어 | 로드 온할 경우, 부하 설정값의 천이 방법을 스텝 또는 램프에서 선택 | |
| 기타 | 트리거 대기 설정, 트리거 신호 출력 | |
| 프로그램별 | 프로그램 루프 회수 | 1회 ~ 100,000회, 또는 무한 |
| 보호 기능 | 보호 기능(OCP, OPP, UVP)을 작동시키는 값을 지정 |
TALink
TALink(Transient Acquire Link) 트리거를 사용하면 시퀀스 스텝과 동기화하여 PLZ-5WH2에 데이터를 로깅할 수 있습니다. 로깅된 데이터는 PLZ-5WH2와 통신하여 취득할 수 있습니다. 또는 CSV 형식으로 USB 메모리에 저장할 수 있습니다.
알람 기능(보호 기능)
이상을 감지하거나 DUT를 보호하는 기능입니다. 알람은 긴급도에 따라 알람 1(긴급도 높음), 알람 2(긴급도 낮음)로 구분됩니다.
알람 1(긴급도 높음)
| 명칭 | 동작 |
|---|---|
| 과전압 검출(OVP) | 로드 오프 |
| 역접속 검출(Reverse) | |
| 과열 검출/전면 DC INPUT 단자의 과전류 검출(OTP/Front) | |
| 알람 입력 검출(External) | |
| 병렬 운전 이상 검출 |
알람 2(긴급도 낮음)
| 명칭 | 모드 | 동작 |
|---|---|---|
| 과전류 보호(OCP) | CR, CV, CP | 로드 오프 또는 제한 |
| 과 전력 보호（OPP） | CC, CR, CV, ARB | |
| 저 전압 보호（UVP） | CC, CR, CP, ARB | 로드 오프, 제한 또는 작동 오프 |
| 워치독 보호(WDP) | 전체 모드 | 로드 오프 |
UVP 등의 설정에서는 전압이 설정값 이하가 되었을 때 전류에 제한을 가하는(UVPL) 또는 로드 오프하는(UVPT) 설정이 가능합니다. 로드 온/오프에 관계없이 설정할 수 있습니다.
| Trip | 로드 오프합니다. 설정값 표시가 UVPT가 됩니다. |
|---|---|
| Limit | 설정값 이하가 되지 않도록 전압을 제한합니다. 설정값 표시가 UVPL이 됩니다. |
ABC 프리셋 메모리
ABC 프리셋 메모리는 부하 설정값을 A, B, C 세 가지 메모리에 저장할 수 있습니다. 메모리 내용을 1회 조작으로 불러올 수 있으므로, 설정값을 순서대로 전환하여 사용할 때 편리합니다.
설정 메모리
설정 메모리는 현재 상태의 다음 항목들을 본체 메모리에 20개(0~19), 또는 USB 메모리에 저장할 수 있습니다.
- 동작 모드
- 부하 설정값(전류값, 컨덕턴스값, 전압값, 전력값)
- 슬루 레이트
- 펄스 진폭(전류값 / 컨덕턴스값, 또는 비율)
- 펄스 간격(주파수/1 주기 시간과 듀티비/HIGH 측 동작 시간)
- 사인 진폭(전류값)
- 사인 주파수
- 알람 작동 조건
- ABC 프리셋 메모리 내용
또한, PLZ-5WH2로 저장한 파일을 PLZ-5W로 불러올(USB 메모리) 수도 있습니다. 본 제품에서 UVP 동작을 Limit으로 설정한 경우, PLZ-5W(PLZ205W, PLZ405W, PLZ1205W)에서는 +CV 모드 설정이 됩니다.
외부 제어
PLZ-5WH2를 외부 기기에서 제어/모니터링할 수 있습니다.
외부 제어의 각 단자는 부하 입력 단자와 절연되어 있습니다.
| 단자 번호 | 입력/출력 *1 | 신호명 | 내용 |
| 1 | ー | STATUS COM | 14번~16번 단자의 STATUS 신호용 Common. |
| 2 | NC | ー | ー |
| 3 | NC | ー | ー |
| 4 | NC | ー | ー |
| 5 | IN | ALARM CLEAR | 알람 해제 입력. |
| 6 | IN | ALARM INPUT | 알람 입력. |
| 7 | NC | ー | ー |
| 8 | NC | ー | ー |
| 9 | IN | TRIG INPUT | 트리거 입력. 시퀀스 스텝에서 Wait(post)에 Trig IN을 설정하여 일시정지 상태가 된 경우, 일시정지를 해제. |
| 10 | ー | A COM | 케이스에 연결되어 있습니다. |
| 11 | OUT | DIGITAL 0 | DIGITAL0 출력. 시퀀스 제어 가능. |
| 12 | OUT | DIGITAL 1 | DIGITAL1 출력. 시퀀스 제어 가능. |
| 13 | IN/OUT | DIGITAL 2 | DIGITAL2 입출력. 입출력 전환 가능. 시퀀스의 신호 출력, 또는 시퀀스와 측정 기능의 트리거 입력. |
| 14 | OUT | ALARM1 | ALARM1 출력. 과전압 검출, 역접속 검출, 과열 검출, 알람 입력 검출, 병렬 운전 이상 검출 동작 시 및 외부 알람 입력 시에 ON. |
| 15 | OUT | ALARM2 | ALARM2 출력. OCP, OPP, UVP, WDP 동작 시에 ON. |
| 16 | OUT | LOAD ON STATUS | 로드 온 스테이터스 출력. 로드 온 시에 ON. |
| 17 | NC | ー | ー |
| 18 | IN | LOAD ON/OFF CONT | 로드 온/오프 제어 입력. 논리 레벨 전환 가능. |
| 19 | ー | A COM | 케이스에 연결되어 있습니다. |
| 20 | IN | EXT CONT ADD | 외부 전압 제어 입력. CC 모드의 부하 설정값에 전류값을 가산하여 제어. |
| 21 | IN | EXT CONT MODE | 외부 전압 제어 입력. CC, CR, CP 모드의 부하 설정값을 제어. |
| 22 | IN | EXT CONT CV | 외부 전압 제어 입력. CV 모드의 전압을 제어. |
| 23 | ー | A COM | 케이스에 연결되어 있습니다. |
| 24 | OUT | IMON | 전류 모니터 출력. |
| 25 | NC | ー | ー |
*1 각 단자는 DC INPUT 단자간에서 1000V 강화 절연
전압/전류 모니터
기존 전류 모니터 출력 외에 전압 모니터 출력(0V~10V: 측정 전압의 1/100 출력)을 전면 BNC 커넥터에 추가했습니다.
USB 키보드 지원
전면 패널의 USB 커넥터에 키보드를 연결하면 키보드에서 숫자/문자를 입력할 수 있습니다.
사용 가능한 키보드 유형은 106 또는 109 일본어 키보드, 그리고 101 또는 104 영어 키보드입니다.
동기운전 기능
PLZ-5WH2를 통신 케이블로 상호 연결하기만 하면 동기 운전을 할 수 있습니다. (시판 LAN 케이블을 이용한 간편 설정) PLZ-5WH2를 혼합하여 연결할 수 있습니다. 또한, 병렬 운전 상태에서도 동기 운전할 수 있습니다.
- 복수 대의 로드 온/오프를 동기화한다.
- 측정을 동기화
- 여러 대의 시퀀스 시작 타이밍, 일시 정지 해제 타이밍을 동기화합니다.
원격 감지 기능
리모트 센싱을 수행하면 전압 측정 지점을 부하 입력 단자에서 임의의 센싱 지점으로 변경할 수 있습니다. 센싱 지점을 피시험물 단자에 설정함으로써 부하용 전선의 저항으로 인한 전압 강하 등의 영향을 줄이고, CR/CV/CP/ARB 모드의 동작을 안정화할 수 있습니다.
- 리모트 센싱 입력 정격 전압: 1000 V
애플리케이션
배터리 방전 시험에
PC 없이 배터리 방전 시험 및 결과 저장을 수행할 수 있습니다.
취득한 데이터는 USB 메모리에 CSV 형식으로 저장할 수 있습니다.
차량용 충전기 에이징에
LV124 규격 L-02 수명 시험 – 고온 내구성 시험(내구성 – 고온)＜수명 시험＞
교류 전원과 전자 부하 장치의 조합(예시)
DC-DC 컨버터 평가 시험에
컨버터 입력(직류 전원)과 컨버터 출력(전자 부하 장치)을 제어함으로써, 차량용 전장품에 전력을 공급하는 DC-DC 컨버터의 성능 평가를 쉽게 수행할 수 있습니다. 또한 직류 전원과 전자 부하 장치의 동시 시작이 가능하므로, DC-DC 컨버터의 입출력 변동 시험 및 효율 시험도 수행할 수 있습니다.
사양
제품 사양
| 사양 | 정격 | 정전류 모드(CC) | 정전압 모드(CV) | 정저항 모드(CR) | 정 전력모드 | 소비 전력 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 형명 | 동작 전압 | 전류 | 전력 | 동작범위 | 설정범위 | 분해능 | 동작범위 | 설정범위 | 분해능 | 작동 범위* | 설정범위 | 작동범위 | 설정범위 | 분해능 | |||
| H레인지 | L레인지 | H레인지 | L레인지 | ||||||||||||||
| PLZ1005WH2 | 10 〜1000 V | 20 A | 1000 W | 0 〜 20 A | 0 〜 20.2000 A | 0.0005 A | 10 〜 1000 V | 0 〜 1010.00 V | 0.02 V | 500mS 〜0S | 5mS ～ 0S | 505.00mS ～ 0.00S | 5.05000mS ～ 0.00000S | 0 ～ 1000 W | 0 ～ 1010.00 W | 0.02 W | 70 VAmax |
| PLZ2005WH2 | 40 A | 2000 W | 0 〜 40 A | 0 〜 40.400 A | 0.001 A | 1S ～ 0S | 10mS ～ 0S | 1.01000S ～ 0.00000S | 10.1000mS ～ 0.0000S | 0 ～ 2000 W | 0 ～ 2020.00 W | 0.05 W | 90 VAmax | ||||
| PLZ4005WH2 | 80 A | 4000 W | 0 〜 80 A | 0 〜 80.800 A | 0.002 A | 2S ～ 0S | 20mS ～ 0S | 2.02000S ～ 0.00000S | 20.2000mS ～ 0.0000S | 0 ～ 4000 W | 0 ～ 4040.0 W | 0.1 W | 150 VAmax | ||||
| PLZ12005WH2 | 240 A | 12000 W | 0 〜 240 A | 0 〜 242.40 A | 0.005 A | 6S ～ 0S | 60mS ～ 0S | 6.0600S ～ 0.0000S | 60.600mS ～ 0.000S | 0 ～ 12000 W | 0 ～ 12.1200 kW | 0.0005 kW (0.5) | 360 VAmax | ||||
| PLZ20005WH2 | 400 A | 20000 W | 0 〜 400 A | 0 〜 404 A | 0.01 A | 10S ～ 0S | 100mS ～ 0S | 10.1000S ～ 0.0000S | 101.000mS ～ 0.000S | 0 ～ 20000 W | 0 ～ 20.2000 kW | 590 VAmax | |||||
*1. 도전율 [S]= 입력전류 [A]/ 입력전압 [V] = 1/ 저항치 [Ω]
라인업
Options
GPIB 컨버터
병렬 운전 신호 케이블 키트
고전압 부하 케이블
시퀀스 작성·제어 소프트웨어 「Wavy」
랙 마운트 브래킷
PLZ1005WH2, PLZ2005WH2, PLZ4005WH2용
PLZ12005WH2용
PLZ20005WH2용
카탈로그
