전자 부하 장치 PLZ-5WH2 시리즈

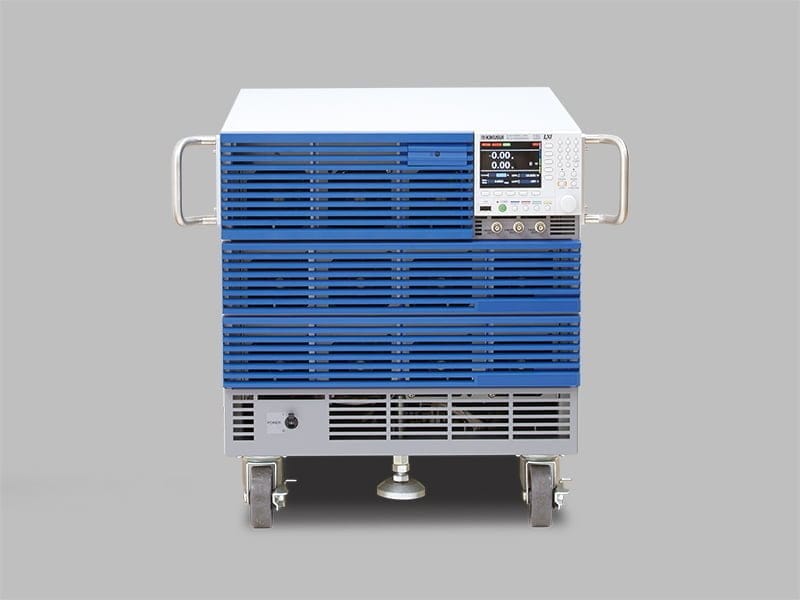

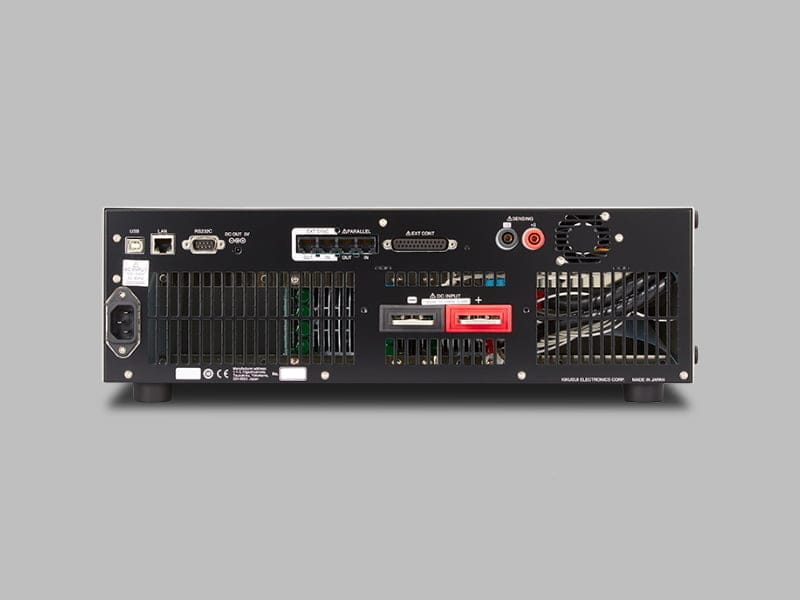

고전압 대용량 직류 전자 부하 장치

PLZ-5WH2 시리즈

가격 범위: 590,000円~5,200,000円

동작 전압: 10V~1000V (최소 동작 전압 1.5V)

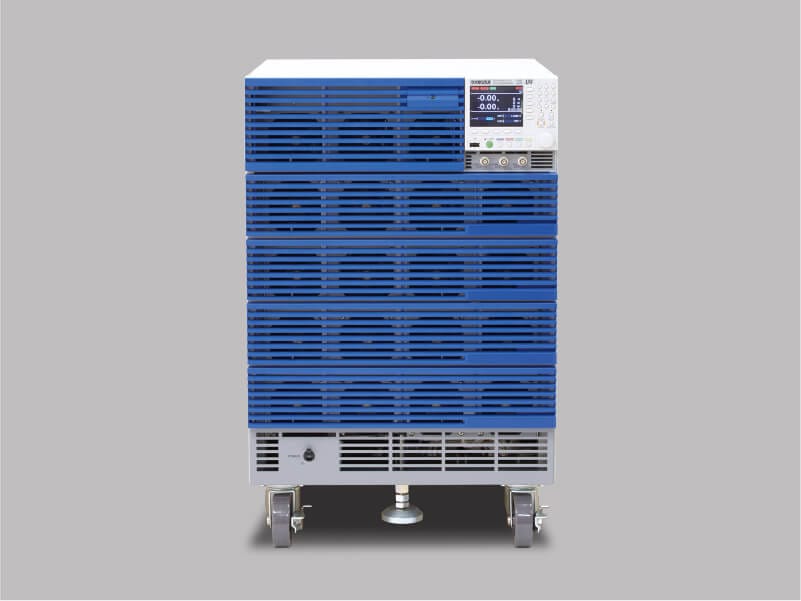

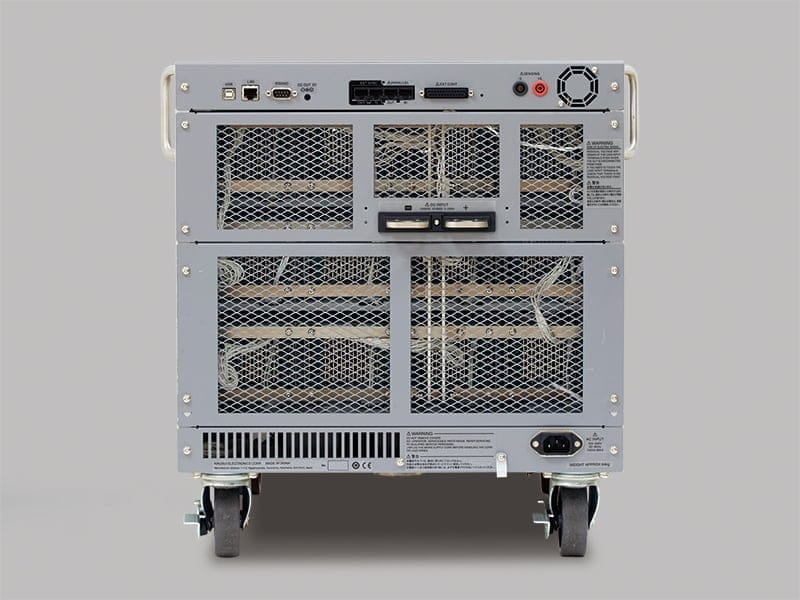

1 섀시 20kW로 초소형 (PLZ20005WH2)
병렬 연결: 5대 (최대 100kW/2000A), 다른 모델과의 연결 가능

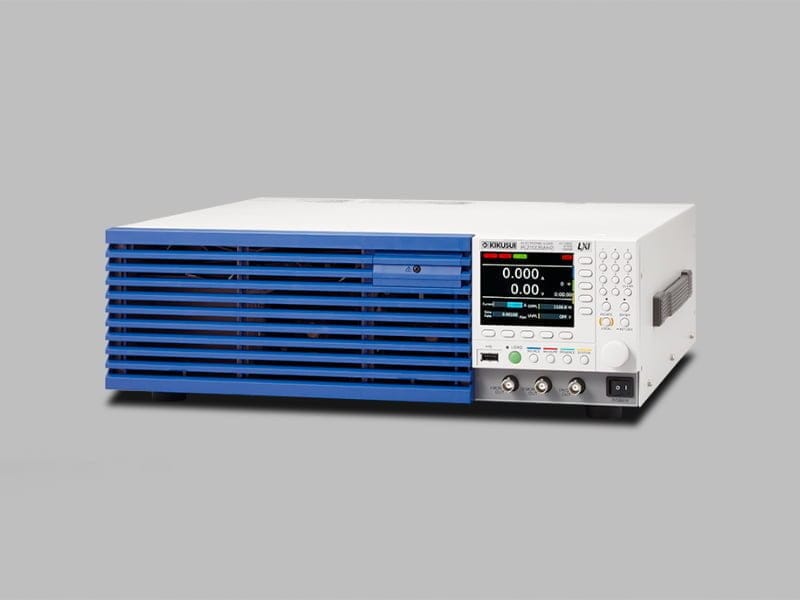

동기 운전 가능: 복수 대의 PLZ-5WH2 시리즈에 대해 로드 온/오프 제어나 시퀀스 실행을 동기화하는 것도 가능
시퀀스 기능: USB 메모리로 프로그램 저장/읽기 가능
임의 IV 특성 (ARB) 모드 탑재

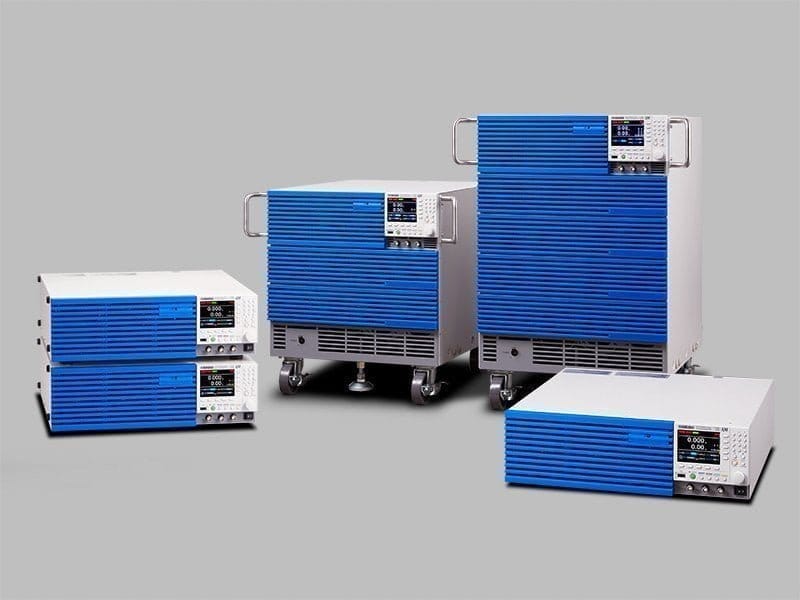

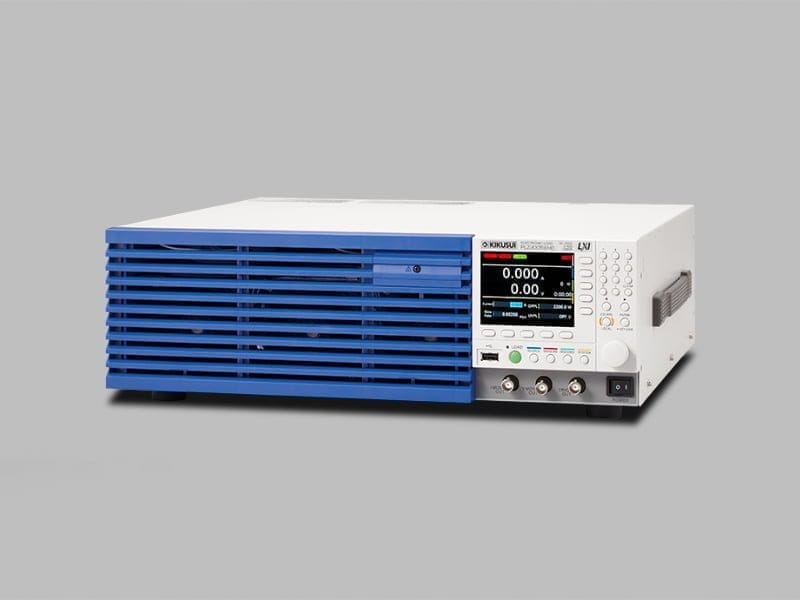

컬러 액정 디스플레이 탑재로 시인성 향상
데이터 로깅 기능: 전압/전류/전력/경과 시간/적산 전류/적산 전력 측정 (측정값 표시, 내부 메모리에 저장, USB에 CSV 형식으로 저장)
정현파 전류 중첩 가능 (사인 기능, 1Hz~10kHz)

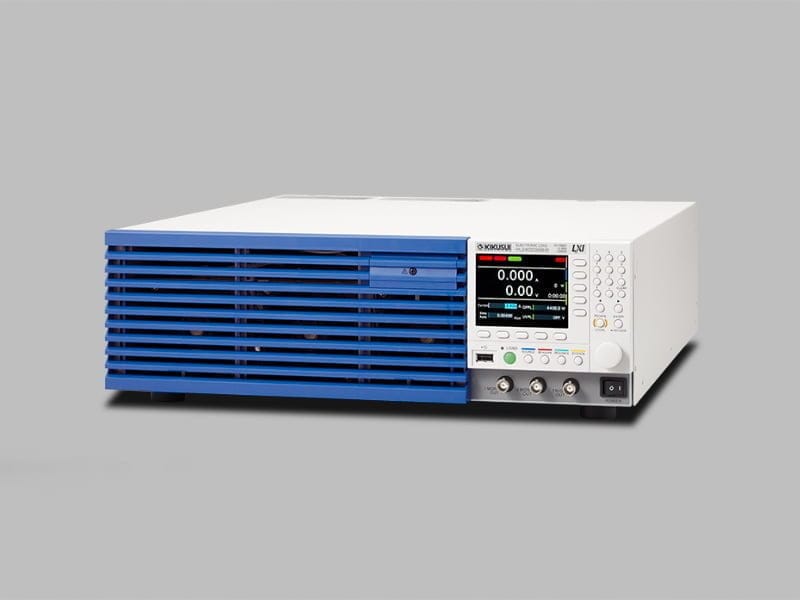

컷오프 기능 탑재: 임의의 전압/경과 시간/적산 전류/적산 전력에서 로드 오프
LAN (LXI 대응)·USB·RS232C 표준 장비 ※GPIB는 옵션

형명	定格動作電圧[V]	定格電流[A]	定格電力[W]	標準価格	WEBかんたんお見積り
PLZ1005WH2	10 to 1000	20	1000	590,000円（税込：649,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PLZ2005WH2	10 to 1000	40	2000	780,000円（税込：858,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PLZ4005WH2	10 to 1000	80	4000	1,120,000円（税込：1,232,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る

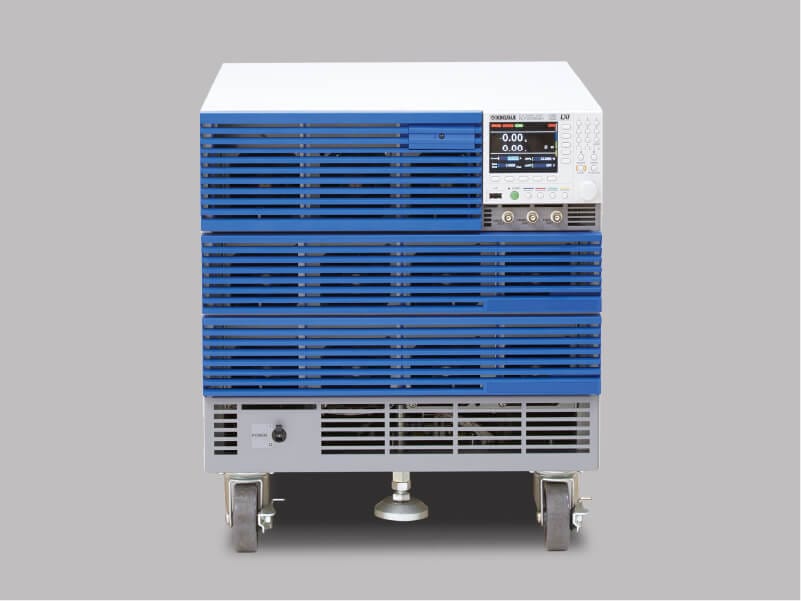

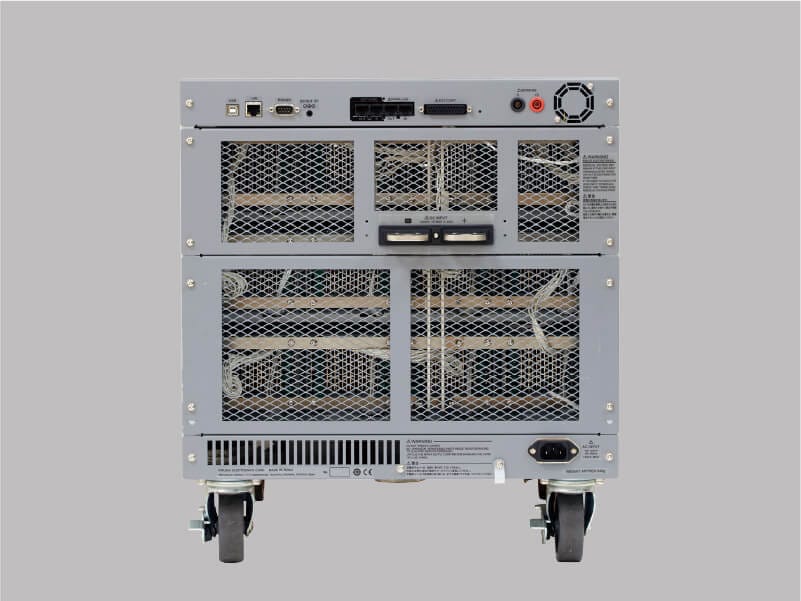

PLZ12005WH2	10 to 1000	240	12000	3,200,000円（税込：3,520,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PLZ20005WH2	10 to 1000	400	20000	5,200,000円（税込：5,720,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る

SKU： PLZ-5WH2 Series

카탈로그
수동
2D CAD
업데이터/드라이버

라인업

형명	定格動作電圧[V]	定格電流[A]	定格電力[W]	標準価格	WEBかんたんお見積り
PLZ1005WH2	10 to 1000	20	1000	590,000円（税込：649,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PLZ2005WH2	10 to 1000	40	2000	780,000円（税込：858,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PLZ4005WH2	10 to 1000	80	4000	1,120,000円（税込：1,232,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PLZ12005WH2	10 to 1000	240	12000	3,200,000円（税込：3,520,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PLZ20005WH2	10 to 1000	400	20000	5,200,000円（税込：5,720,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る

사양

정격

Open in a new window

항목		PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
동작 전압（DC）		10 V ~ 1,000 V
전력		1000 W	2000 W	4000 W	12000 W	20000 W
전류		20 A	40 A	80 A	240 A	400 A
DC INPUT 단자의접지전압		+ 단다： ± 1000 V、- 단자：± 900 V
최저 작동 전압	정격 전류시	10 V
최저 작동 전압	흐리기 시작할 시점	1.5 V 이하

정전류(CC) 모드

Open in a new window

항목		PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
동작범위		0 A ～ 20 A	0 A ～ 40 A	0 A ～ 80 A	0 A ～ 240 A	0 A ～ 400 A
설정범위		0.0000A ～ 20.2000A	0.000A ～ 40.400A	0.000A ～ 80.800A	0.00A ～ 242.40A	0.00A ～ 404.00A
분해능		0.0005 A	0.001 A	0.002 A	0.005 A	0.01 A
설정 정확도		±(설정값의 0.2% + 정격값의 0.1%)
설정 정확도	병렬 운전	±（0.4 % of setting + 0.2 % of rating）

정저항(CR) 모드

Open in a new window

항목			PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
동작 범위*1		H레인지	500 mS ～ 0 S	1 S ～ 0 S	2 S ～ 0 S	6 S ～ 0 S	10 S ～ 0 S
동작 범위*1		L레인지	5 mS ～ 0 S	10 mS ～ 0 S	20 mS ～ 0 S	60 mS ～ 0 S	100 mS ～ 0 S
설정범위		H레인지	505.00 mS ～ 0.00 S	1.01000 S ～ 0.00000 S	2.02000 S ～ 0.00000 S	6.0600 S ～ 0.00000 S	10.1000 S ～ 0.0000 S
설정범위		L레인지	5.0500 mS ～ 0.0000 S	10.1000 mS ～ 0.0000 S	20.2000 mS ～ 0.000 S	60.600 mS ～ 0.000 S	101.000 mS ～ 0.000 S
분해능		H레인지	0.01 mS	0.00002 S	0.00005 S	0.0002 S	0.0002 S
분해능		L레인지	0.0001 mS	0.0002 mS	0.0005 mS	0.002 mS	0.002 mS
설정정확도*2		H레인지	±(설정값의 0.5 % + 정격의 0.5 %*3)
		L레인지	±(설정값의 0.5 % + 정격의 0.2 %*3)
	병렬 운전	H레인지	±(설정값의 1.0 % + 정격의 1.0 %*3)
	병렬 운전	L레인지	±(설정값의 1.0 % + 정격의 0.4 %*3)
응답 속도			NORM/FAST

*1 컨덕턴스[S] = 입력 전류[A] / 입력 전압[V] = 1 / 저항값[Ω] *2 입력 전류로 환산한 값. 원격 감지 시 감지 지점에서 *3 정격 전류 값

정전압(CV) 모드

Open in a new window

항목		PLZ1005WH2
동작범위		10 V ~ 1,000 V
설정범위		0.00 V ~ 1,010.00 V
분해능		0.02 V
설정 정확도 *1		±(0.05 % of setting + 0.05 % of rating)
설정 정확도 *1	병렬 운전	±(설정값의 0.1% + 정격의 0.1%)
응답 속도		NORM/FAST

*1 입력 전압이 동작 범위 내에서, 원격 감지 시 감지 지점에서

정전력(CP) 모드

Open in a new window

항목		PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
동작범위		0 W ~ 1000 W	0 W ~ 2000 W	0 W ~ 4000 W	0 W ~ 12000 W	0 W ~ 20000 W
설정범위		0.00 W ~ 1010.00 W	0.00 W ~ 2020.00 W	0 W ~ 4040.00 W	0.0000 kW ~ 12.1200 kW	0.0000 kW ~ 20.2000 kW
분해능		0.02 W	0.05 W	0.1 W	0.0005 kW
설정 정확도		±(정격의 0.5% 설정 정확도 1 + 0.02 A × Vin 설정 정확도 2)	±(정격의 0.5% 설정 정확도 1 + 0.04 A × Vin 설정 정확도 2)	±(정격의 0.5% 설정 정확도 1 + 0.08 A × Vin 설정 정확도 2)	±(정격의 0.5% 설정 정확도 1 + 0.2 A × Vin 설정 정확도 2)	±(정격의 0.5% 설정 정확도 1 + 0.4 A × Vin 설정 정확도 2)
설정 정확도	병렬 운전	±(전력 정격의 1% + 전류 정격의 0.1% × Vin 설정 정확도 *2)

*1 정격 전력값 *2 DC INPUT 단자 전압 또는 SENSING 단자 전압

임의 IV 특성(ARB) 모드

Open in a new window

항목	PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
동작범위	입력 전압에 대해 3점~100점의 전류값을 설정할 수 있습니다. 설정된 점 사이는 직선으로 보간됩니다.
응답 속도	500μs, 1ms, 2ms, 5ms, 10ms, 20ms, 50ms, 100ms 또는 꺼짐

측정 기능

Open in a new window

전압계

항목		PLZ1005WH2
표시		0.00 V ～ 1000.00 V
분해능		10 mV
정확도		±（0.05 % of reading + 0.05 % of rating）
정확도	병렬 운전	±（0.1 % of reading + 0.1 % of rating）（TYP 値）

전류계

항목		PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
표시		0.000 A ～ 20.000 A	0.000 A ～ 40.000 A	0.000 A ～ 80.000 A	0.00 A ～ 240.00 A	0.00 A ～ 400.00 A
분해능		0.001 A	0.001 A	0.001 A	0.01 A	0.01 A
정확도		±（0.2 % of reading + 0.1 % of rating）
정확도	병렬 운전	±（0.4 % of reading + 0.2 % of rating）（TYP 値）

전력 표시

항목	PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
표시	전압계 표시치와 전류계표시치의 적산값을 표시

계측 트리거

항목	PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
Trigger Source	Immediate／BUS／DIGITAL2／MSync／TALink／LoadOff
Trigger Count	1 ～ 65536
Trigger Delay	0.00000 s ～ 100.00000 s
Interval	Disable／Enable
Interval Time	0.00001 s ～ 3600 s
Sense Aperture	0.00001 s ～ 1.00000 s

펄스 기능

Open in a new window

항목		PLZ1005WH2
동작 모드		CC 및 CR
주파수 설정 범위		1.0 Hz ～ 10.0 kHz
周波数設定分解能 *1	1 Hz ~ 10 Hz	0.1 Hz
	11 Hz ~ 100 Hz	1 Hz
	110 Hz ~ 1000 Hz	10 Hz
	1.1 kHz ~ 10.0 kHz	0.1 kHz
주파수 설정 정확도	1 Hz ~ 5.0 kHz	±(설정값의 0.5%)
주파수 설정 정확도	5.1 Hz ~ 10.0 kHz	±(설정값의 1.0%)
듀티비 설정 범위, 스텝	1 Hz ~ 10 Hz	5.0 % ~ 95.0 %, 0.1 % 스텝
	11 Hz ~ 100 Hz
	110 Hz ~ 1000 Hz
	1.1 kHz ~ 10.0 kHz	5 % ~ 95 % *2, 1 % 스텝

*1 (참고) 실제로 장비에 설정되는 분해능은 아래 식의 주기 분해능 ⊿ T= 1 μs가 됩니다. 예를 들어, 9300 Hz를 설정한 경우, 장비 내부에서 설정되는 주기는 n × ⊿ T = 108 × 1 μs = 108 μs가 되며, 주파수로 환산하면, 1/108 μs = 9259 Hz가 됩니다. (n은 장비 내부의 적산 설정 수) *2 최소 시간 폭은 20 μs입니다. 최소 듀티비는 최소 시간 폭에 의해 제한됩니다.

전환 값 (Depth)

항목 *1		PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
CC모드		0.0000 A ~ 20.2000 A	0.000 A ~ 40.400 A	0.000 A ~ 80.800 A	0.000 A ~ 242.40 A	0.00 A ~ 404.00 A
CRモード	H레인지	505.00 mS ~ 0.00 S	1010.00 mS ~ 0.00 S	2020.00 mS ~ 0.00 S	6.06000 S ~ 0.00000 S	10.1000 S ~ 0.0000 S
CRモード	L레인지	5.0500 mS ~ 0.0000 S	10.1000 mS ~ 0.0000 S	20.2000 mS ~ 0.0000 S	60.600 mS ~ 0.000 S	101.000 mS ~ 0.000 S

*1 전환 값은 설정 전류 값 또는 설정 컨덕턴스 값 이하로 제한됩니다.

슬루 레이트

Open in a new window

항목	PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
동작 모드	CC
동작범위	0.001 A/μs ~ 1 A/μs	0.002 A/μs ~ 2 A/μs	0.004 A/μs ~ 4 A/μs	0.01 A/μs ~ 12 A/μs	0.02 A/μs ~ 20 A/μs
분해능	0.00002 A/μs	0.00005 A/μs	0.0001 A/μs	0.0002 A/μs	0.0005 A/μs
설정 정확도 *1	±(설정값의 10% + 20 μs)

*1 정격 전류의 0% ~ 100% 전류 변화 시, 10% ~ 90%에 도달하는 시간

사인 기능

Open in a new window

항목		PLZ1005WH2
동작 모드		CC
주파수 설정 범위		1 Hz ~ 1000 Hz, 2000 Hz, 5000 Hz, 10000 Hz
주파수 설정 분해능 *1	1Hz ～ 10 Hz	1 Hz
	20 Hz ～ 100 Hz	10 Hz ~ 100 Hz
	200 Hz ~ 1000 Hz	10 Hz ~ 100 Hz
	1000 Hz 〜	2kHz、5kHz、10kHz
주파수 설정 정확도	300 Hz ~ 900 Hz	±(설정값의 1.0%)
주파수 설정 정확도	상기 주파수 외	±(설정값의 0.5%)

*1 (참고) 실제로 장비에 설정되는 분해능은 아래 식의 주기 분해능 ⊿ T = 20 μs입니다. 예를 들어, 900 Hz를 설정한 경우, 장비 내부에서 설정되는 주기는 n × ⊿ T = 56 × 20 μs = 1120 μs가 되며, 주파수로 환산하면 1/1120 μs ≒ 893 Hz가 됩니다. (n은 장비 내부의 적산 설정 수)

소프트 스타트

Open in a new window

항목	PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
동작 모드	CC
시간 설정 범위	500 μs、1ms、2ms、5ms、10 ms、20 ms、50 ms、100 ms、또는 오프

알람 기능

Open in a new window

알람1

항목	PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
과전압 검출	정격의 110% 이상의 전압이 가해졌을 때, 로드 오프
역접속 검출	DC INPUT 단자에 정격전류의 약 -1%가 흘렀을 때, 로드 오프
과열 검출/전면 DC INPUT 단자의 과전류 검출	히트싱크 온도가 100℃에 도달했을 때, 로드 오프 또는, 전면 DC INPUT 단자에 30A 이상의 전류가 흘렀을 때, 로드 오프
알람 입력 검출	EXT CONT 커넥터의 ALARM INPUT(6번 단자)에 0V ~ 1.5V가 입력되었을 때, 로드 오프
병렬 운전 이상 검출	아래의 이상 시에 로드 오프 • 병렬 운전 시의 마스터기, 슬레이브기 간의 통신에 이상이 발생했을 때 • 슬레이브기의 전원이 차단되었을 때 • 마스터기 또는 슬레이브기의 과열이 검출되었을 때 • 전면 DC INPUT 단자에 과전류가 흘렀을 때 • 슬레이브기에 PLZ-5WH 시리즈 또는 PLZ-5W 시리즈가 접속되었을 때

알람2

항목		PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
과전류 보호 (OCP)	설정범위	0.000A ~ 22.000A	0.00A ~ 44.00A	0.00A ~ 88.00A	0.00A ~ 264.00A	0.00A ~ 440.00A
	분해능	0.001 A	0.01 A	0.01 A	0.01 A	0.1 A
	보호 동작	로드 오프 또는 제한에서 선택
과전력 보호 (OPP)	설정범위	0.0W ~ 1100.0W	0.0W ~ 2200.00W	0W ~ 4400W	0.000W ~ 13.200kW	0.000W ~ 22.000kW
	분해능	0.1 W	0.1 W	1W	0.001kW	0.001kW
	보호 동작	로드 오프 또는 제한에서 선택
저전압 보호 (UVP)	설정범위	0.00V ~ 1000.00V, 또는 오프
	분해능	0.02 V
	보호 동작	로드 오프 또는 제한에서 선택
워치독 보호(WDP)	설정범위	1s ~ 3600s, 또는 오프
워치독 보호(WDP)	보호 동작	로드 오프

시퀀스 기능

Open in a new window

항목	PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
동작 모드	CC、CR、CV、CP
최대 프로그램 수	30
최대 스텝 수	10000
스텝 실행 시간	0.000050 s ～ 3600000 s（50 μs ～ 1000 h）
시간 분해능	1 μs

적산 표시

Open in a new window

항목		PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
경과 시간 표시		로드 온부터 로드 오프까지의 시간을 표시
경과 시간 표시	범위	0 s ～ 3600000 s(1000 h 0 min 0 s)
적산 전류계 표시		적산 전류 표시
적산 전류계 표시	범위	0 Ah ～ 70000 Ah	0 Ah ～ 140000 Ah	0 Ah ～ 280000 Ah	0 Ah ～ 800000 Ah	0 Ah ～ 1400000 Ah
적산 전력계 표시		적산 전력 표시
적산 전력계 표시	범위	0 Wh ～ 40000000 Wh	0 Wh ～ 80000000 Wh	0 Wh ～ 160000000 Wh	0 Wh ～ 500000000 Wh	0 Wh ～ 800000000 Wh

컷오프 기능

Open in a new window

항목		PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
시간 경과		경과 시간 표시 값이 설정 값에 도달하면 로드 오프
	범위	0 s ～ 3600000 s(1000 h 0 min 0 s)
	분해능	1 s
적산 전류		적산 전류계 값이 설정 값에 도달하면 로드 오프
	범위	0 Ah ～ 70000 Ah	0 Ah ～ 140000 Ah	0 Ah ～ 280000 Ah	0 Ah ～ 800000 Ah	0 Ah ～ 1400000 Ah
	분해능	0.001 mAh(0.000 mAh ～ 1000.000 mAh) 0.001 Ah(1.001 Ah ～ 1000.000 Ah) 0.001 kAh(1.001 kAh ～ 1000.000 kAh) 0.001 MAh(1.001 MAh ～ 1.400 MAh)
적산 전력		적산 전력계 값이 설정 값에 도달하면 로드 오프
	범위	0 Wh ～ 40000000 Wh	0 Wh ～ 80000000 Wh	0 Wh ～ 160000000 Wh	0 Wh ～ 500000000 Wh	0 Wh ～ 800000000 Wh
	분해능	0.001 Wh(0.000 Wh ～ 1000.000 Wh) 0.001 kWh(1.001 kWh ～ 1000.000 kWh) 0.001 MWh(1.001 MWh ～ 800.000 MWh)
전압 강하		전압계 값이 설정 값 이하가 되면 로드 오프
	범위	0.00 V ～ 1000.00 V
	분해능	0.02V

기타 기능

Open in a new window

항목		PLZ1005WH2
원격 감지	입력 정격 전압*1	1000 V *2
원격 감지	접지 전압	± 1000 V
병렬 운전 대수		5대
상호 동기 운전 *3		로드 온/오프 동기, 시퀀스 실행/시퀀스 일시정지 해제 동기, 측정값 기록 타이밍 동기

*1 부하가 소비하는 실전력에 의한 제한 있음 *2 DC INPUT 단자와 SENSING 단자 간 전위차의 합계 *3 상호 동기용 단자는 DC INPUT 단자와 절연되어 케이스 전위에서 동작

EXT CONT 커넥터

Open in a new window

항목 *1		PLZ1005WH2
로드 온오프 제어 입력		논리 레벨 전환 가능. 10 kΩ로 5 V에 풀업. 임계값은 HIGH: 3.5 V ~ 5.0 V, LOW: 0 V ~ 1.5 V
알람입력		0 V ~ 1.5 V 전압에서 알람 작동. 10 kΩ로 5 V에 풀업. 임계값은 HIGH: 3.5 V ~ 5.0 V, LOW: 0 V ~ 1.5 V
알람해제입력		알람 발생 후, 알람 원인을 해소하고 EXT CONT 커넥터의 5번 단자 입력을 LOW 레벨에서 HIGH 레벨로 하면 상승 에지에서 알람 해제. 10 kΩ로 5 V에 풀업. 임계값은 HIGH: 3.5 V ~ 5.0 V, LOW: 0 V ~ 1.5 V
트리거 입력		시퀀스 동작 일시정지 중에 0 V ~ 0.66 V 전압으로 일시정지 해제. 10 kΩ로 5 V에 풀업. 임계값은 HIGH: 2.31 V ~ 3.3 V, LOW: 0 V ~ 0.66 V
외부 전압 제어 입력 (CC, CR, CP 모드)		외부 전압 입력으로 CC/CR/CP 모드 중 하나의 부하 설정값을 제어. 입력 임피던스: 약 10 kΩ. CC: 0 V ~ 10 V로 정격 전류의 0% ~ 100% 제어. CR: 0 V ~ 10 V로 컨덕턴스 설정값의 0% ~ 100% 제어. CP: 0 V ~ 10 V로 정격 전력의 0% ~ 100% 제어
	설정 정확도	±(정격의 1%) (CC 모드, TYP 값)
외부 전압 제어 입력 (CV 모드)		외부 전압 입력으로 CV 모드의 부하 설정값을 제어. 0 V ~ 10 V로 정격 전압의 0% ~ 100% 제어. 입력 임피던스: 약 10 kΩ
외부 전압 제어 입력 (CV 모드)	설정 정확도	±(정격의 1%) (TYP 값)
외부전압제어입력(CC 중첩)		외부 전압 입력으로 CC 모드의 부하 설정값에 전류값을 가산하여 제어. -10 V ~ 10 V로 정격 전류의 -100% ~ 100%의 전류값을 가산. 입력 임피던스: 약 10 kΩ
외부전압제어입력(CC 중첩)	설정 정확도	±(정격의 1%) (TYP 값)
로드 온 상태 출력		로드 온 시에 온. 포토커플러에 의한 오픈 컬렉터 출력 *2
ALARM 1 출력		과전압 검출, 역접속 검출, 과열 검출 또는 전면 DC INPUT 과전류 검출, 알람 입력 검출, 병렬 운전 이상 검출 동작 시에 온. 포토커플러에 의한 오픈 컬렉터 출력 *2
ALARM 2 출력		OCP, OPP, UVP, WDP 동작 시에 온. 포토커플러에 의한 오픈 컬렉터 출력 *2
DIGITAL 0 출력		시퀀스에서 제어 가능. 출력 임피던스: 약 330 Ω. DIGITAL 1 출력. 임계값은 HIGH: 2.5 V ~ 3.3 V, LOW: 0 V ~ 0.4 V
DIGITAL 1 출력
DIGITAL 2 입출력		입출력 전환 가능. 출력: 시퀀스의 트리거 출력. 임계값은 HIGH: 2.5 V ~ 3.3 V, LOW: 0 V ~ 0.4 V. 출력 임피던스는 330 Ω. 입력: 시퀀스와 측정 기능의 트리거 입력. 임계값은 HIGH: 2.31 V ~ 3.3 V, LOW: 0 V ~ 0.66 V
전류 모니터 출력		정격 전류의 0% ~ 100%로 0 V ~ 10 V를 출력. 출력 임피던스: 1 kΩ (TYP 값)
전류 모니터 출력	정확도	±(정격의 1%) (TYP 값)

*1 각 단자는 섀시와 동전위이며, DC 입력 단자와는 1000 V 강화 절연 *2 포토커플러 최대 인가 전압은 30 V, 최대 전류는 4 mA

BNC 커넥터

Open in a new window

항목		PLZ1005WH2
트리거 출력		시퀀스에서 트리거 출력을 설정한 경우, 스텝 실행 시 10 μs 펄스 출력 펄스 동작 시 및 사인 동작 시 10 μs 펄스 출력 출력 임피던스: 200 Ω, 출력 전압 HIGH: 4.2 V ~ 5.0 V, LOW: 0 V ~ 0.4 V
전류 모니터 출력	출력 전압	정격 전류의 0 % ~ 100 %에서 0 V ~ 10 V 출력
	출력 임피던스	50 Ω (TYP 값)
	정확도	±（1 % of rating）
전압 모니터 출력	출력 전압	정격 전압의 0 % ~ 100 %에서 0 V ~ 10 V 출력
	출력 임피던스	50 Ω (TYP 값)
	정확도	±（1 % of rating）
접지 전압		± 30 V

통신 기능

Open in a new window

항목		PLZ1005WH2
RS232C	하드웨어	D-SUB 9핀 커넥터, 보드레이트 9600/19200/38400/115200 bps 데이터 길이: 8비트, 스톱 비트: 1비트, 패리티 비트: 없음, 플로우 제어: 없음/CTS-RTS
RS232C	메시지 터미네이터	수신 시 LF, 송신 시 LF
USB (디바이스)	하드웨어	표준 B타입 소켓, USB2.0 사양 준수, 통신 속도 480Mbps(High Speed)
	메시지 터미네이터	수신 시: LF 또는 EOM, 송신 시: LF+EOM
	디바이스 클래스	USBTMC-USB488 디바이스 클래스 사양 준수
USB (호스트)	하드웨어	표준 A타입 소켓, USB2.0 사양 준수, 통신 속도 480Mbps(High Speed)
LAN	하드웨어	IEEE 802.3 100Base-TX/10Base-T 이더넷 IPv4, RJ-45 커넥터
	대응 규격	LXI 1.4 Core Specification 2011
	통신 프로토콜	VXI-11, HiSLIP, SCPI-RAW, SCPI-Telnet
	메시지 터미네이터	VXI-11, HiSLIP: 수신 시 LF 또는 END, 송신 시 LF + END SCPI-RAW: 수신 시 LF, 송신 시 LF

일반 사양

Open in a new window

항목		PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
입력 전압 범위		100 Vac ~ 240 Vac (90 Vac ~ 250 Vac) 단상
입력 주파수 범위		47 Hz ～ 63 Hz
소비 전력		70 VAmax	90 VAmax	150 VAmax	360 VAmax	590 VAmax
돌입 전류 (피크값)	100 Vac	30 Amax	30 Amax	30 Amax	40 Amax	40 Amax
돌입 전류 (피크값)	230 Vac	80 Amax	80 Amax	80 Amax	160 Amax	160 Amax
누설 전류*1		0.5 mA 이하	0.6 mA 이하	0.8 mA 이하	1.6 mA 이하	2.4 mA 이하
환경 조건	동작 온도 범위	0 ℃ ~ 40 ℃
	동작 습도 범위	20 %rh ~ 85 %rh (결로 없음)
	보관 온도 범위	-25 ℃ ~ 60 ℃
	보관 습도 범위	90 %rh 이하 (결로 없음)
	설치 장소	실내 사용, 2000 m까지, 과전압 범주 II
절연 저항	1차 ⇔ 섀시, 입력 단자, 모니터 단자	1000 Vdc, 30 MΩ 이상 (70 %rh 이하)
절연 저항	입력 단자 ⇔ 섀시, 모니터 단자	1000 Vdc, 3 MΩ 이상 (70 %rh 이하)
내전압	1차 ⇔ 섀시, 입력 단자, 모니터 단자	1500 Vac, 2초간 이상 없음
내전압	입력 단자 ⇔ 섀시, 모니터 단자	1500 Vac, 2초간 이상 없음
질량		약 13 kg	약 16 kg	약 20 kg	약 64 kg	약 93 kg
부속품		[모든 모델 공통] 전원 코드 (1개, 케이블 길이 약 2.5m), 안전 터미널 어댑터 TL41 (빨간색 1세트, 검은색 1세트), 외부 제어용 커넥터 키트 (1세트), 안전을 위하여 (1권), 설치 가이드 (1권), 빠른 참조 (일본어 1매, 영어 1매), CD-ROM (1매), China RoHS 시트 (1매) [PLZ1005WH2/PLZ2005WH2/PLZ4005WH2 전용] 후면 DC INPUT 단자 커버 (1세트), 후면 DC INPUT 단자용 나사 세트 (2세트), 후면 DC INPUT 단자 커버용 나사 (2개), 전면 DC INPUT 단자 커버 (1개), 전면 DC INPUT 단자용 나사 (2개), ※중량물 경고 스티커 (1매)※ PLZ4005WH2 전용 [PLZ12005WH2/PLZ20005WH2 전용] 후면 DC INPUT 단자 커버 (1세트), 후면 DC INPUT 단자용 나사 세트 (2세트), 후면 DC INPUT 단자 커버용 나사 (2개), 중량물 경고 스티커 (1매), 병렬 운전 신호 케이블 키트 [PC02-PLZ-5W]
전자파 적합성（EMC）2 3		다음 지침 및 규격의 요구 사항에 적합 EMC 지침 2014/30/EU, EN 61326-1 (Class A), EN 55011 (Class A 4, Group 1 5) EN 61000-3-2, EN 61000-3-3 적용 조건: 본 제품에 연결하는 모든 케이블 및 전선은 3m 미만을 사용해야 합니다.
안전성 *2		다음 지침 및 규격의 요구 사항에 적합 저전압 지침 2014/35/EU2 EN 61010-1 (Class I 6, 오염 등급 2*7)

*1 후면 DC INPUT의 +단자와 -단자 사이의 누설 전류. 1000 Vdc에서. *2 맞춤형 제품, 개조된 제품에는 적용되지 않습니다. *3 본체에 CE 마킹/UKCA 마킹이 표시된 모델에만 해당됩니다. *4 본 제품은 Class A 기기입니다. 산업 환경에서의 사용을 목적으로 합니다. 본 제품을 주거 지역에서 사용하면 간섭의 원인이 될 수 있습니다. 그러한 경우, 라디오 및 TV 방송 수신 간섭을 방지하기 위해 사용자가 전자기 방출을 줄이는 특별한 조치를 취해야 할 수 있습니다. *5 본 제품은 Group 1 기기입니다. 본 제품은 재료 처리 또는 검사/분석을 위해 전자기 방사, 유도 및/또는 정전기 결합 형태로 무선 주파수 에너지를 의도적으로 발생/사용하지 않습니다. *6 본 제품은 Class I 기기입니다. 본 제품의 보호 도체 단자를 반드시 접지하십시오. 올바르게 접지되지 않은 경우, 안전성이 보장되지 않습니다. *7 오염이란 절연 내력 또는 표면 저항률의 저하를 유발할 수 있는 이물질(고체, 액체 또는 기체)이 부착된 상태를 말합니다. 오염 등급 2는 비전도성 오염만 존재하며, 때때로 결로로 인해 일시적으로 전도성이 될 수 있는 상태를 가정합니다.
