고신뢰성 전원

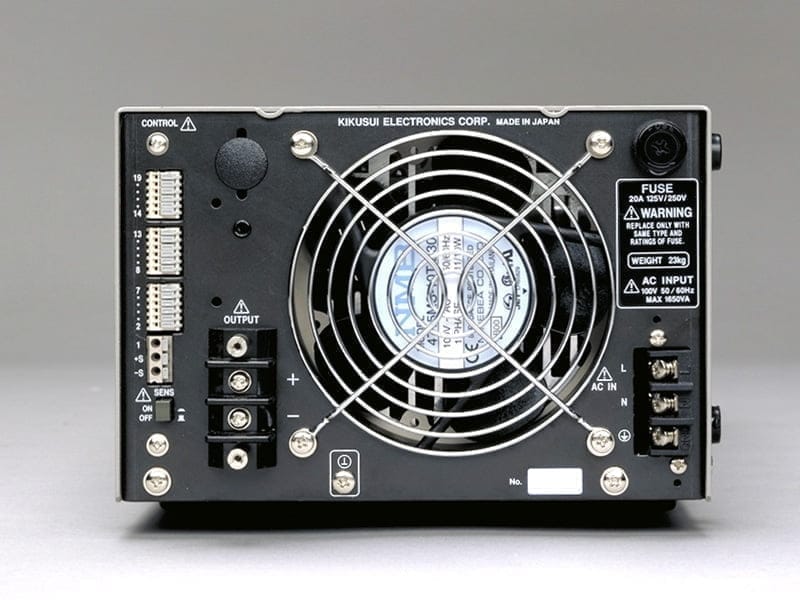

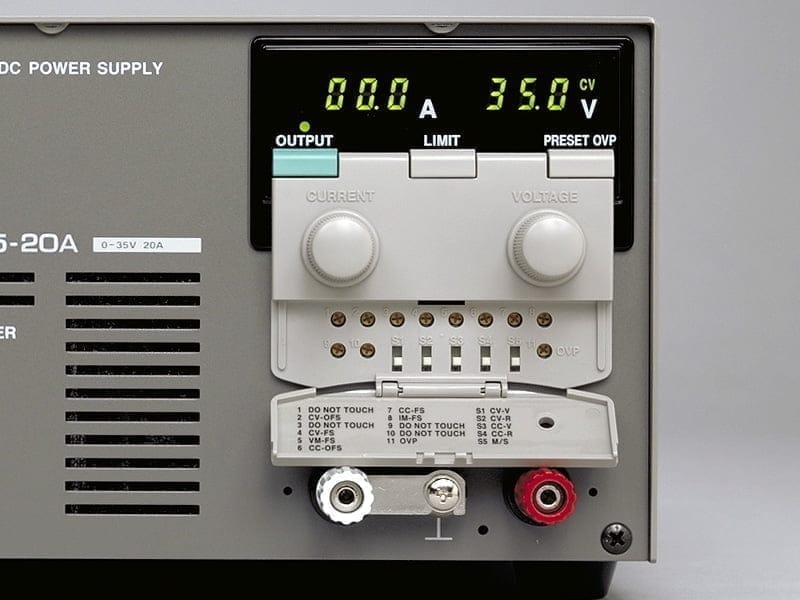

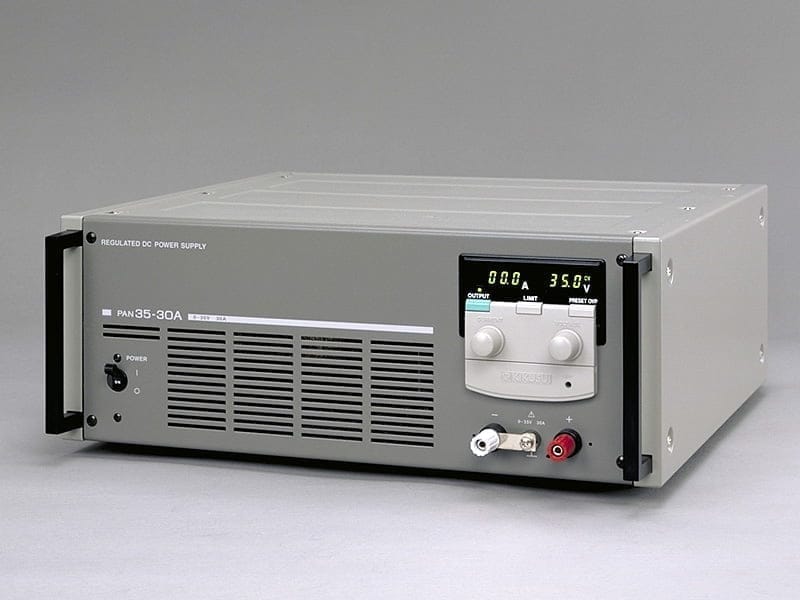

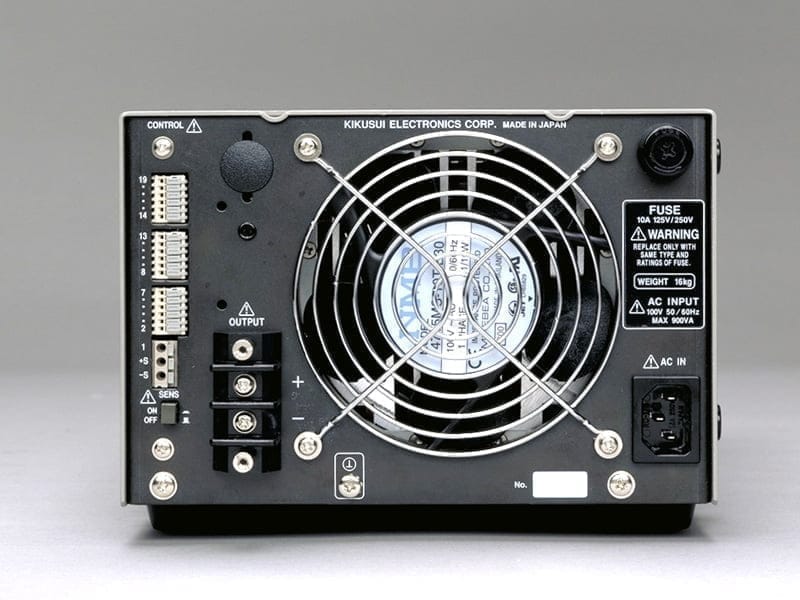

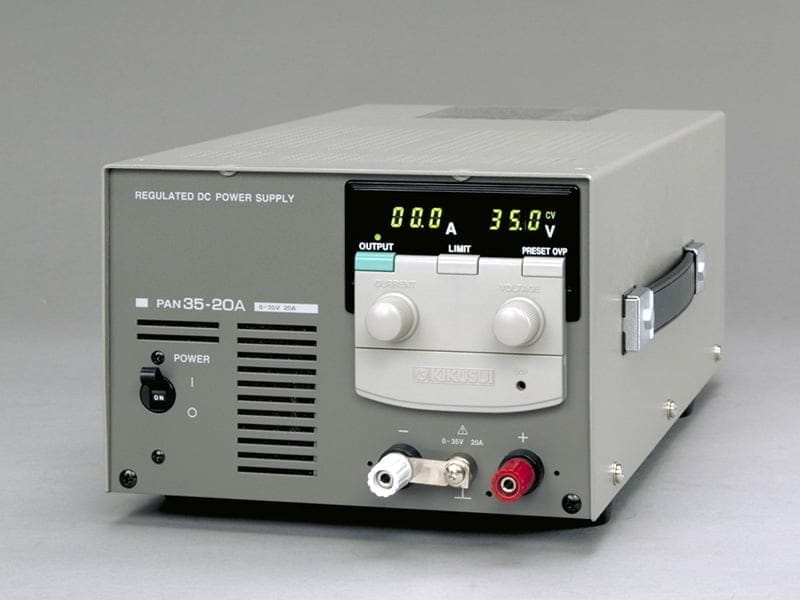

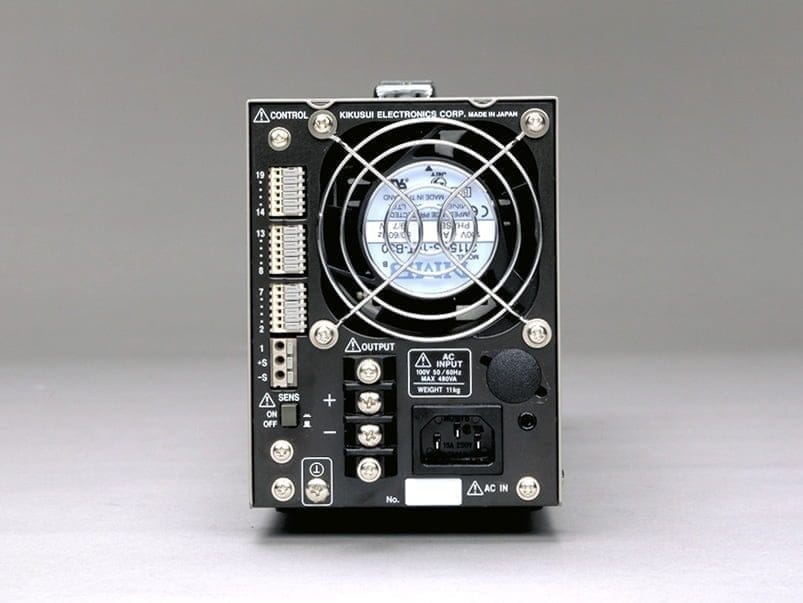

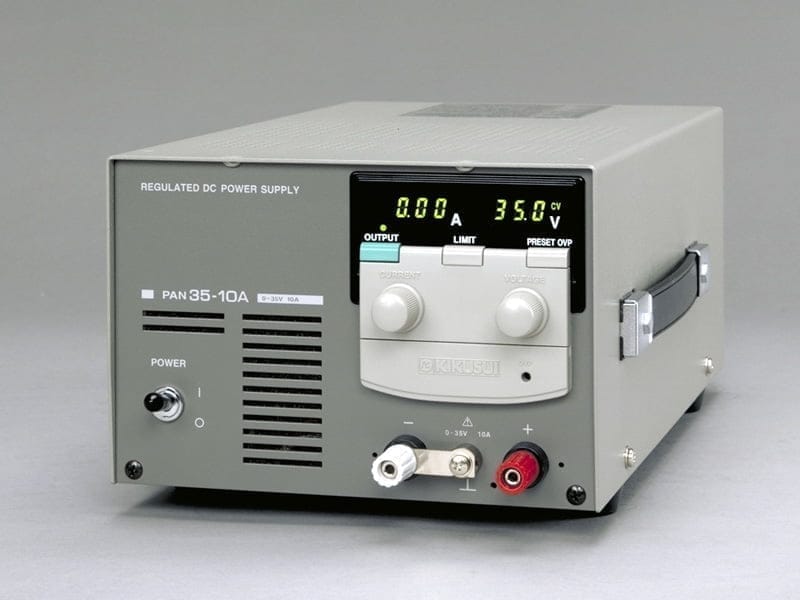

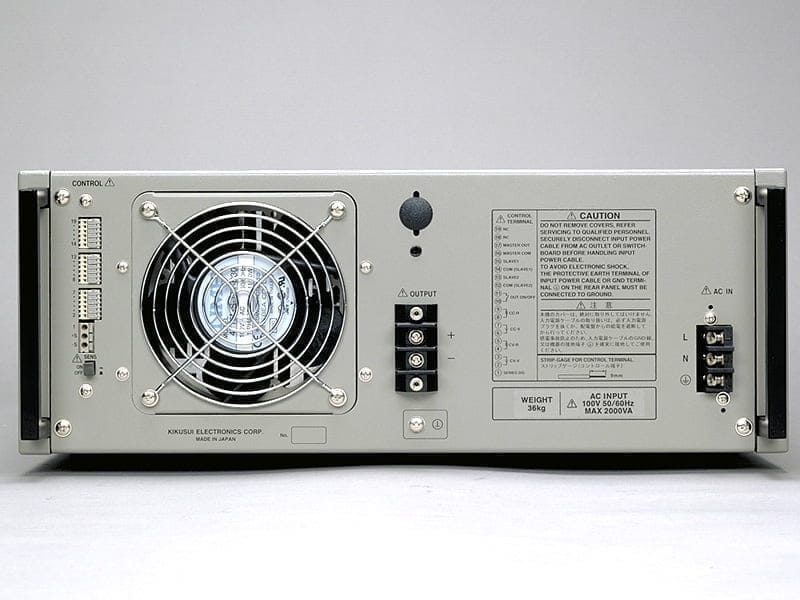

PAN-A 시리즈
가격 범위: 148,000円~480,000円
- DC 0~600V・0~50A, 28모델
- 시리즈 레귤레이트 방식에 의한 저노이즈・고안정 출력
- 범용성이 뛰어난 기본 전원
| 이미지 | 형명 | Output CV [V] | Output CC [A] | 標準価格 | WEBかんたんお見積り |
|---|---|---|---|---|---|
 | PAN16-10A | 16V | 10 | 149,000円 （税込：163,900円） | |
 | PAN16-18A | 16V | 18 | 198,000円 （税込：217,800円） | |
 | PAN16-30A | 16V | 30 | 252,000円 （税込：277,200円） | |
 | PAN16-50A | 16V | 50 | 424,000円 （税込：466,400円） | |
| PAN35-5A | 35V | 5 | 149,000円 （税込：163,900円） | |
| PAN35-10A | 35V | 10 | 194,000円 （税込：213,400円） | |
| PAN35-20A | 35V | 20 | 229,000円 （税込：251,900円） | |
| PAN35-30A | 35V | 30 | 390,000円 （税込：429,000円） | |
| PAN60-3A | 60V | 3 | 154,000円 （税込：169,400円） | |
| PAN60-6A | 60V | 6 | 194,000円 （税込：213,400円） | |
| PAN60-10A | 60V | 10 | 229,000円 （税込：251,900円） | |
| PAN60-20A | 60V | 20 | 390,000円 （税込：429,000円） | |
| PAN70-2.5A | 70V | 2.5 | 156,000円 （税込：171,600円） | |
| PAN70-5A | 70V | 5 | 190,000円 （税込：209,000円） | |
| PAN70-8A | 70V | 8 | 248,000円 （税込：272,800円） | |
| PAN70-15A | 70V | 15 | 407,000円 （税込：447,700円） | |
| PAN110-1.5A | 110V | 1.5 | 148,000円 （税込：162,800円） | |
| PAN110-3A | 110V | 3 | 200,000円 （税込：220,000円） | |
| PAN110-5A | 110V | 5 | 240,000円 （税込：264,000円） | |
| PAN110-10A | 110V | 10 | 378,000円 （税込：415,800円） | |
| PAN160-1A | 160V | 1 | 160,000円 （税込：176,000円） | |
| PAN160-2A | 160V | 2 | 229,000円 （税込：251,900円） | |
| PAN160-3.5A | 160V | 3.5 | 263,000円 （税込：289,300円） | |
| PAN160-7A | 160V | 7 | 413,000円 （税込：454,300円） | |
| PAN250-2.5A | 250V | 2.5 | 263,000円 （税込：289,300円） | |
| PAN250-4.5A | 250V | 4.5 | 424,000円 （税込：466,400円） |
라인업
| 이미지 | 형명 | Output CV [V] | Output CC [A] | 標準価格 | WEBかんたんお見積り |
|---|---|---|---|---|---|
| PAN16-10A | 16V | 10 | 149,000円 （税込：163,900円） | |
| PAN16-18A | 16V | 18 | 198,000円 （税込：217,800円） | |
| PAN16-30A | 16V | 30 | 252,000円 （税込：277,200円） | |
| PAN16-50A | 16V | 50 | 424,000円 （税込：466,400円） | |
| PAN35-5A | 35V | 5 | 149,000円 （税込：163,900円） | |
| PAN35-10A | 35V | 10 | 194,000円 （税込：213,400円） | |
| PAN35-20A | 35V | 20 | 229,000円 （税込：251,900円） | |
| PAN35-30A | 35V | 30 | 390,000円 （税込：429,000円） | |
| PAN60-3A | 60V | 3 | 154,000円 （税込：169,400円） | |
| PAN60-6A | 60V | 6 | 194,000円 （税込：213,400円） | |
| PAN60-10A | 60V | 10 | 229,000円 （税込：251,900円） | |
| PAN60-20A | 60V | 20 | 390,000円 （税込：429,000円） | |
| PAN70-2.5A | 70V | 2.5 | 156,000円 （税込：171,600円） | |
| PAN70-5A | 70V | 5 | 190,000円 （税込：209,000円） | |
| PAN70-8A | 70V | 8 | 248,000円 （税込：272,800円） | |
| PAN70-15A | 70V | 15 | 407,000円 （税込：447,700円） | |
| PAN110-1.5A | 110V | 1.5 | 148,000円 （税込：162,800円） | |
| PAN110-3A | 110V | 3 | 200,000円 （税込：220,000円） | |
| PAN110-5A | 110V | 5 | 240,000円 （税込：264,000円） | |
| PAN110-10A | 110V | 10 | 378,000円 （税込：415,800円） | |
| PAN160-1A | 160V | 1 | 160,000円 （税込：176,000円） | |
| PAN160-2A | 160V | 2 | 229,000円 （税込：251,900円） | |
| PAN160-3.5A | 160V | 3.5 | 263,000円 （税込：289,300円） | |
| PAN160-7A | 160V | 7 | 413,000円 （税込：454,300円） | |
| PAN250-2.5A | 250V | 2.5 | 263,000円 （税込：289,300円） | |
| PAN250-4.5A | 250V | 4.5 | 424,000円 （税込：466,400円） |
사양
아래 사양표는 대표 모델을 나타냅니다. 자세한 내용은 취급설명서를 확인하십시오.
출력: 16V
| 형명 | PAN16-10A | PAN16-18A | PAN16-30A | PAN16-50A*1 | |
|---|---|---|---|---|---|
| 출력 | CV（V） | 0〜16 | |||
| CC（A） | 0〜10 | 0〜18 | 0〜30 | 0〜50 | |
| 리플 | CV（mVrms） | 0.5 | |||
| CC（mArms） | 2 | 5 | 10 | ||
| 전원변동 | CV（mV） | 0.005%＋2 | 0.005%＋1 | ||
| CC（mA） | 1 | 3 | |||
| 부하변동 | CV（mV） | 0.005%＋2 | 0.005%＋1 | 0.005%＋2 | |
| CC（mA） | 3 | 5 | |||
| 치수 | 타입*2 | 0 | Ⅰ2 | Ⅰ3 | Ⅱ |
| 질량 | kg（약） | 11 | 17 | 23 | 36 |
| 입력 | 전압（V） | 100 | |||
| 전력（약kVA） | 0.4 | 0.8 | 1.1 | 1.6 | |
*1 PAN-16-50A에는 전면 출력 단자가 없습니다。 *2 치수（타입） 175W타입（Type０）：106（115）W×140（175）H×400（470）Dmm、350W타입（TYPEⅠ2）：210（235）W×140（160）H×350（425）Dmm、700W타입（TYPEⅠ3）：210（235）W×140（160）H×400（505）Dmm、1kW타입（TYPE II）：430W×160（175）H×400（505）Dmm
출력: 35V
| 형명 | PAN35-5A | PAN35-10A | PAN35-20A | PAN35-30A | |
|---|---|---|---|---|---|
| 출력 | CV（V） | 0〜35 | |||
| CC（A） | 0〜5 | 0〜10 | 0〜20 | 0〜30 | |
| 리플 | CV（mVrms） | 0.5 | |||
| CC（mArms） | 1 | 2 | 3 | 5 | |
| 전원변동 | CV（mV） | 0.005%＋1 | |||
| CC（mA） | 1 | 3 | |||
| 부하변동 | CV（mV） | 0.005%＋1 | 0.005%＋2 | 0.005%＋1 | |
| CC（mA） | 2 | 3 | 5 | ||
| 치수 | 타입*1 | 0 | Ⅰ2 | Ⅰ3 | Ⅱ |
| 질량 | kg（약） | 11 | 17 | 23 | 36 |
| 입력 | 전압（V） | 100 | |||
| 전력（약kVA） | 0.4 | 0.8 | 1.4 | 1.8 | |
*1 치수（타입） 175W타입（Type０）：106（115）W×140（175）H×400（470）Dmm、350W타입（TYPEⅠ2）：210（235）W×140（160）H×350（425）Dmm、700W타입（TYPEⅠ3）：210（235）W×140（160）H×400（505）Dmm、1kW타입（TYPE II）：430W×160（175）H×400（505）Dmm
출력: 60V
| 형명 | PAN60-3A | PAN60-6A | PAN60-10A | PAN60-20A | |
|---|---|---|---|---|---|
| 출력 | CV（V） | 0〜60 | |||
| CC（A） | 0〜3 | 0〜6 | 0〜10 | 0〜20 | |
| 리플 | CV（mVrms） | 0.5 | |||
| CC（mArms） | 1 | 2 | 3 | 2 | |
| 전원변동 | CV（mV） | 0.005%＋1 | |||
| CC（mA） | 1 | 3 | 1 | ||
| 부하변동 | CV（mV） | 0.005%＋1 | |||
| CC（mA） | 2 | 3 | 2 | ||
| 치수 | 타입*1 | 0 | Ⅰ2 | Ⅰ3 | Ⅱ |
| 질량 | kg（약） | 11 | 17 | 22 | 36 |
| 입력 | 전압（V） | 100 | |||
| 전력（약kVA） | 0.35 | 0.7 | 1.1 | 2.1 | |
*1 치수（타입） 175W타입（Type０）：106（115）W×140（175）H×400（470）Dmm、350W타입（TYPEⅠ2）：210（235）W×140（160）H×350（425）Dmm、700W타입（TYPEⅠ3）：210（235）W×140（160）H×400（505）Dmm、1kW타입（TYPE II）：430W×160（175）H×400（505）Dmm
출력: 70V
| 형명 | PAN70-2.5A | PAN70-5A | PAN70-8A | PAN70-15A | |
|---|---|---|---|---|---|
| 출력 | CV（V） | 0〜70 | |||
| CC（A） | 0〜2.5 | 0〜5 | 0〜8 | 0〜15 | |
| 리플 | CV（mVrms） | 0.5 | 1 | ||
| CC（mArms） | 1 | 2 | 5 | ||
| 전원변동 | CV（mV） | 0.005%＋1 | |||
| CC（mA） | 1 | ||||
| 부하변동 | CV（mV） | 0.005%＋1 | |||
| CC（mA） | 1 | 2 | 3 | ||
| 치수 | 타입*1 | 0 | Ⅰ2 | Ⅰ3 | Ⅱ |
| 질량 | kg（약） | 11 | 17 | 22 | 35 |
| 입력 | 전압（V） | 100 | |||
| 전력（약kVA） | 0.35 | 0.8 | 1.1 | 1.9 | |
*1 치수（타입） 175W타입（Type０）：106（115）W×140（175）H×400（470）Dmm、350W타입（TYPEⅠ2）：210（235）W×140（160）H×350（425）Dmm、700W타입（TYPEⅠ3）：210（235）W×140（160）H×400（505）Dmm、1kW타입（TYPE II）：430W×160（175）H×400（505）Dmm
출력: 110V
| 형명 | PAN110-1.5A | PAN110-3A | PAN110-5A | PAN110-10A | |
|---|---|---|---|---|---|
| 출력 | CV（V） | 0〜110 | |||
| CC（A） | 0〜1.5 | 0〜3 | 0〜5 | 0〜10 | |
| 리플 | CV（mVrms） | 0.5 | 1 | ||
| CC（mArms） | 1 | 2 | |||
| 전원변동 | CV（mV） | 0.005%＋1 | |||
| CC（mA） | 1 | ||||
| 부하변동 | CV（mV） | 0.005%＋1 | |||
| CC（mA） | 1 | 2 | 3 | ||
| 치수 | 타입*1 | 0 | Ⅰ2 | Ⅰ3 | Ⅱ |
| 질량 | kg（약） | 11 | 17 | 22 | 35 |
| 입력 | 전압（V） | 100 | |||
| 전력（약kVA） | 0.4 | 0.7 | 1.0 | 2.0 | |
*1 치수（타입） 175W타입（Type０）：106（115）W×140（175）H×400（470）Dmm、350W타입（TYPEⅠ2）：210（235）W×140（160）H×350（425）Dmm、700W타입（TYPEⅠ3）：210（235）W×140（160）H×400（505）Dmm、1kW타입（TYPE II）：430W×160（175）H×400（505）Dmm
출력: 160V
| 형명 | PAN160-1A | PAN160-2A | PAN160-3.5A | PAN160-7A | |
|---|---|---|---|---|---|
| 출력 | CV（V） | 0〜160 | |||
| CC（A） | 0〜1 | 0〜2 | 0〜3.5 | 0〜7 | |
| 리플 | CV（mVrms） | 1 | |||
| CC（mArms） | 1 | 2 | |||
| 전원변동 | CV（mV） | 0.005%＋1 | |||
| CC（mA） | 1 | ||||
| 부하변동 | CV（mV） | 0.005%＋1 | 0.005%＋2 | ||
| CC（mA） | 1 | 2 | |||
| 치수 | 타입*1 | 0 | Ⅰ2 | Ⅰ3 | Ⅱ |
| 질량 | kg（약） | 11 | 17 | 22 | 36 |
| 입력 | 전압（V） | 100 | |||
| 전력（약kVA） | 0.33 | 0.7 | 1 | 1.9 | |
*1 치수（타입） 175W타입（Type０）：106（115）W×140（175）H×400（470）Dmm、350W타입（TYPEⅠ2）：210（235）W×140（160）H×350（425）Dmm、700W타입（TYPEⅠ3）：210（235）W×140（160）H×400（505）Dmm、1kW타입（TYPE II）：430W×160（175）H×400（505）Dmm
출력: 250V, 350V, 600V
| 형명 | PAN250-2.5A | PAN250-4.5A | PAN350-3.5A | PAN600-2A | |
|---|---|---|---|---|---|
| 출력 | CV（V） | 0〜250 | 0〜350 | 0〜600 | |
| CC（A） | 0〜2.5 | 0〜4.5 | 0〜3.5 | 0〜2 | |
| 리플 | CV（mVrms） | 5 | 1 | ||
| CC（mArms） | 2 | 0.5 | |||
| 전원변동 | CV（mV） | 0.005%＋2 | 0.005%＋1 | ||
| CC（mA） | 1 | 0.5 | |||
| 부하변동 | CV（mV） | 0.005%＋3 | 0.005%＋1 | 0.002%＋1 | |
| CC（mA） | 1 | 2 | 1 | ||
| 치수 | 타입*1 | Ⅰ3 | Ⅱ | ||
| 질량 | kg（약） | 23 | 35 | 36 | 37 |
| 입력 | 전압（V） | 100 | |||
| 전력（약kVA） | 1.1 | 1.8 | 2.1 | 2.0 | |
*1 치수（타입） 175W타입（Type０）：106（115）W×140（175）H×400（470）Dmm、350W타입（TYPEⅠ2）：210（235）W×140（160）H×350（425）Dmm、700W타입（TYPEⅠ3）：210（235）W×140（160）H×400（505）Dmm、1kW타입（TYPE II）：430W×160（175）H×400（505）Dmm
공통 사양
| 정전압 온도 계수 | 100p.p.m./°C (표준값) |
|---|---|
| 정전류 온도 계수 | 300p.p.m./℃ (표준값) |
| 과도 응답 시간 | 50μs: 출력 전류의 5%~100% 변동에 대해 출력 전압이 정격 값의 0.05%+10mV 이내로 복귀하는 시간 |
| 리플 노이즈 | 5Hz~1MHz, ±3dB 대역을 갗움, 평균값 지시, 실효값 표시의 AC 전압 형태로 정 또는 부 출력 중 하나를 접지하여 측정 |
| 지시 계기 | 전압계 표시 오차: ±(0.5%rdg+2digits) at23℃±5℃ |
| 전압계 최대 표시 자릿수: 199.9 (단, PAN16-10A/PAN16-18A/PAN16-30A/PAN16-50A는 19.99, PAN250-2.5A/PAN250-4.5A/PAN350-3.5A/PAN600-2A는 1999) | |
| 전류계 표시 오차: ±(1%rdg+5digits) at23℃±5℃ | |
| 전류계 최대 표시 자릿수: 19.99 (단, PAN110-1.5A/PAN160-1A는 1.999, PAN16-30A/PAN16-50A/PAN35-20A/PAN35-30A/PAN55-20A/PAN60-20A는 199.9) | |
| 접지 | 정 또는 부 단자를 접지 가능 |
| 대지 전압 | ±250V DC (단, PAN110-1.5A, PAN110-3A, PAN110-5A, PAN110-10A, PAN160-1A, PAN160-2A, PAN160-3.5A, PAN250-2.5A, PAN250-4.5A는 ±500V DC) (단, PAN350-3.5A, PAN600-2A는 ±1000V DC) |
| 절연 저항 | 입력-섀시 간: DC500V 30MΩ 이상 |
| 출력-섀시 간: DC500V 20MΩ 이상 (PAN350-3.5A, PAN600-2A는 DC1000V 20MΩ 이상) | |
| 절연 내압 | AC1500V 1분간 이상 없음 |
| 사용 온도 범위 | 0~40℃ |
| 사용 습도 범위 | 10%~90% RH |
| 냉각 방식 | 팬에 의한 강제 공랭 |
| 정전압 동작 표시 색상 | 녹색 LED로 표시 |
| 정전류 동작 표시 색상 | 적색 LED로 표시 |
| 보호 장치 | 정전압·정전류 자동 크로스오버 방식 |
| 과전압 보호 장치[OVP](출력 정격 전압의 10%~110%) | |
| 과전류 보호 회로(출력 정격 전류의 약 110%) | |
| 과전압 보호 회로(정류 회로의 평활용 전해 콘덴서 부) | |
| 과열 보호 회로(OHP)(반도체 냉각용 히트싱크 부(100℃)) | |
| 온도 퓨즈(메인 트랜스 또는 서브 트랜스) | |
| 입출력 퓨즈 | |
| 입력 서지 흡수기 | |
| 입력 전압에 대해 | 출하는 모두 표기된 100V입니다. 100V 이외의 전원 전압을 희망하시는 분은 발주 시 문의해 주십시오. (공장 옵션) |
| 외형 치수 ()는 최대 치수 | 175W 타입(Type 0): 106(115)W×140(175)H×400(470)Dmm 350W 타입(TYPE I 2): 210(235)W×140(160)H×350(425)Dmm 700W 타입(TYPE I 3): 210(235)W×140(160)H×400(505)Dmm 1kW 타입(TYPE II): 430W×160(175)H×400(505)Dmm |
