외관·외부 제어

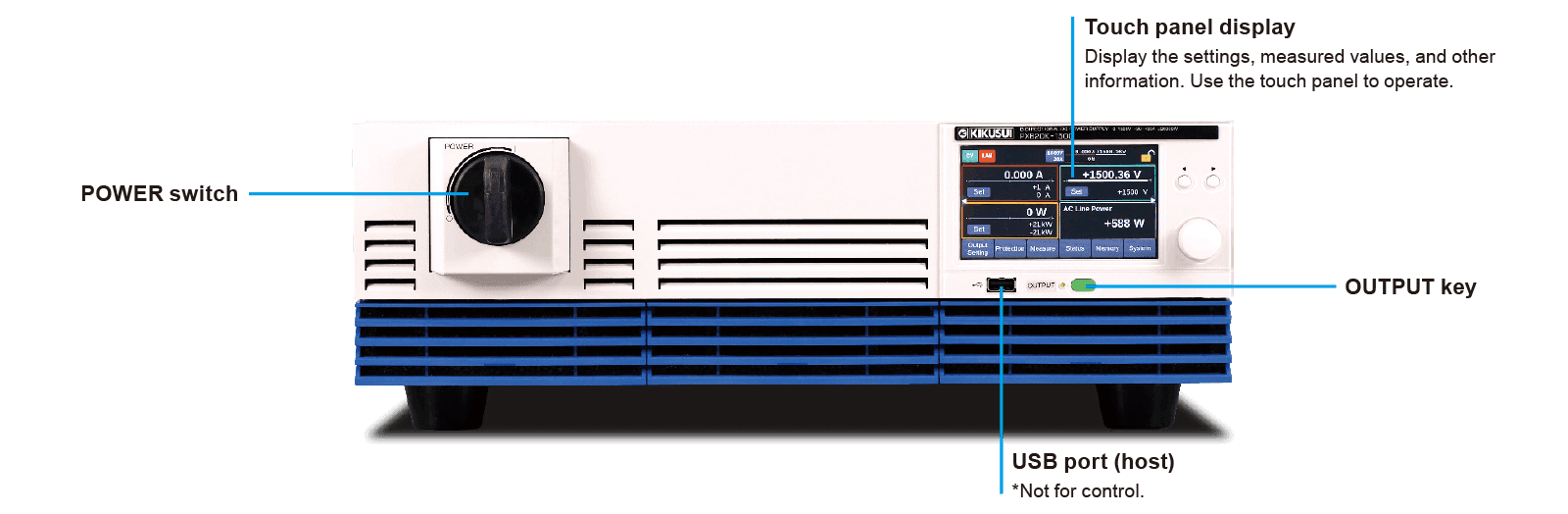

전면 패널

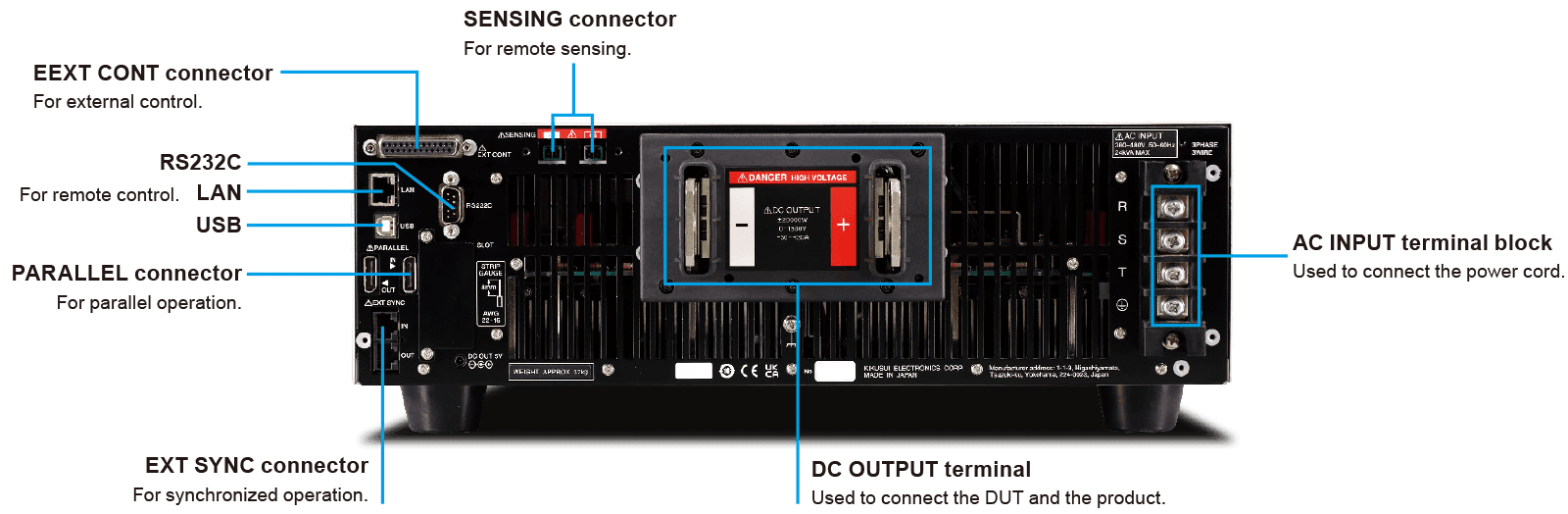

후면 패널

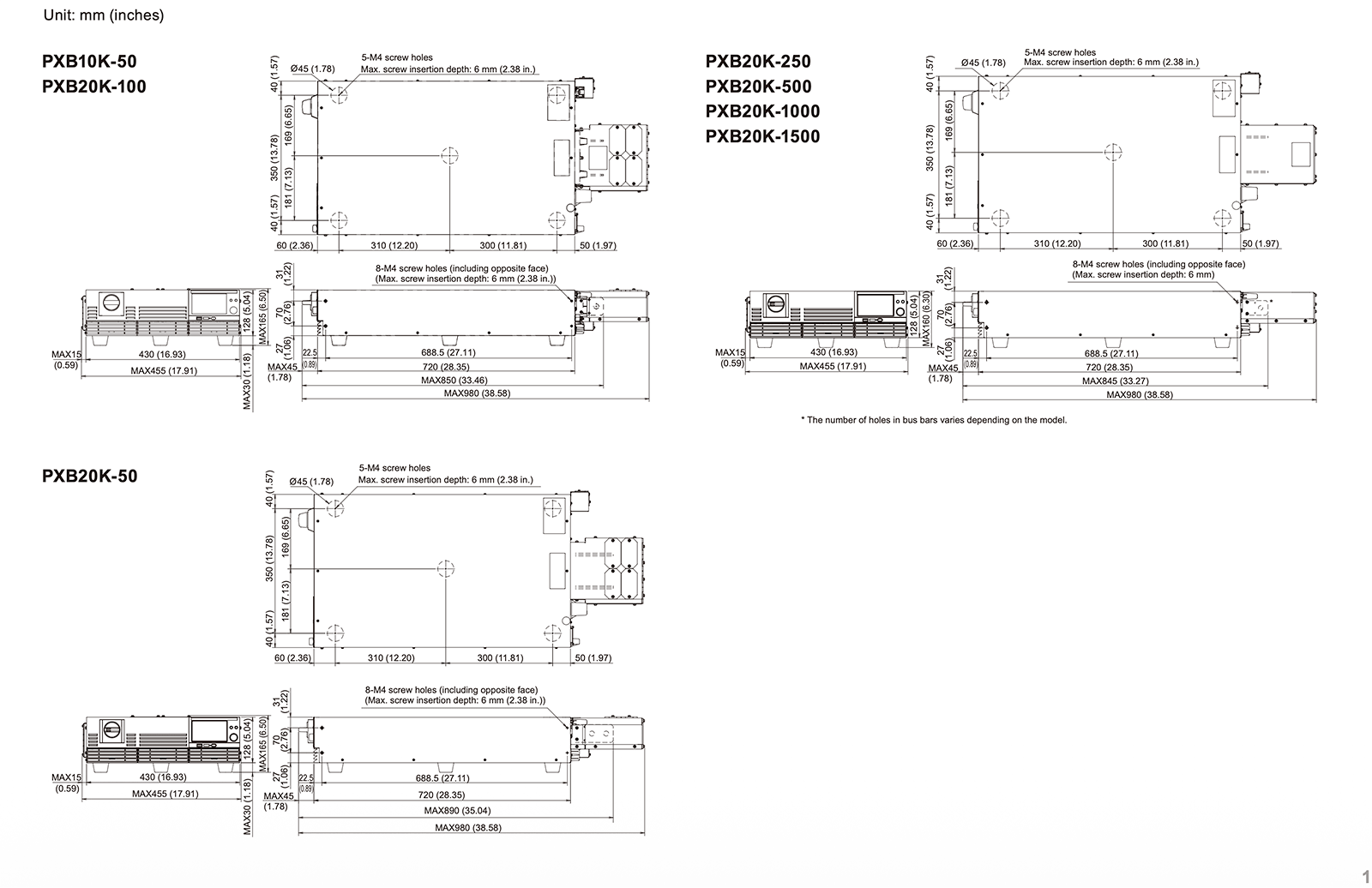

외형 치수도 ※최대 치수는 돌출부 및 부속품의 커버를 포함합니다.
임베디드 Web
PXB 시리즈는 LAN 인터페이스로 연결하면 브라우저에서 기기의 전압·전류 등의 출력 설정이나 Output ON/OFF 등을 실행할 수 있습니다. PC나 태블릿에 본체의 프런트 패널이 표시되어, 기기를 조작하는 것과 같은 감각으로 원격 조작이 가능합니다.
외부 제어
제품 본체 후면의 EXT-CONT 커넥터에서 제어합니다. 아날로그 I/O 4포트, 디지털 I/O 12포트로 구성되어 있습니다. 디지털 I/O는 범용 포트로, 조작 패널에서 임의의 기능을 할당할 수 있습니다.
디지털 입력 기능 설정
디지털 출력 기능 설정
디지털 입력/출력 논리 설정
외부 제어 인터페이스(EXT-CONT)
리어 패널의 D-Sub 25핀 커넥터를 사용합니다.
Open in a new window
| 단자 번호 | 방식 | I/O | 명칭 | 내용 |
|---|---|---|---|---|
| 1 | 디지털 | O | OUT Ch.1 | 범용 출력 단자 |
| 2 | 디지털 | O | OUT Ch.2 | 범용 출력 단자 |
| 3 | 디지털 | O | OUT Ch.3 | 범용 출력 단자 |
| 4 | – | – | DO COM | 디지털 출력의 공통 |
| 5 | – | – | DI COM | 디지털 입력의 공통 |
| 6 | 디지털 | I | IN Ch.1 | 범용 입력 단자 |
| 7 | 디지털 | I | IN Ch.2 | 범용 입력 단자 |
| 8 | 디지털 | I | IN Ch.3 | 범용 입력 단자 |
| 9 | – | O | +12V OUT | 디지털 입력에 사용할 수 있는 12V 기준 전압 |
| 10 | – | – | – | 미사용 |
| 11 | – | – | A COM | 아날로그 신호의 공통 |
| 12 | 아날로그 | O | VMON | 전압 모니터 |
| 13 | 아날로그 | O | IMON | 전류 모니터 |
| 14 | 디지털 | O | OUT Ch.4 | 범용 출력 단자 |
| 15 | 디지털 | O | OUT Ch.5 | 범용 출력 단자 |
| 16 | 디지털 | O | OUT Ch.6 | 범용 출력 단자 |
| 17 | – | – | DO COM | 디지털 출력의 공통 |
| 18 | – | – | DI COM | 디지털 입력의 공통 |
| 19 | 디지털 | I | IN Ch.4 | 범용 입력 단자 |
| 20 | 디지털 | I | IN Ch.5 | 범용 입력 단자 |
| 21 | 디지털 | I | H ALARM IN | HIGH 알람의 EXT HIGH 발생 |
| 22 | – | – | 12V COM | 12V 기준 전압의 공통 |
| 23 | – | – | A COM | 아날로그 신호의 공통 |
| 24 | 아날로그 | I | EXT CV | 정전압 모드 시 전압 제어 |
| 25 | 아날로그 | I | EXT CC/CP | 정전류/정전력 모드 시 전류 제어 |
