배터리 에뮬레이터 시스템

Battery Emulator System

価格お問い合わせ

CV 모드를 기반으로 배터리 에뮬레이션 가능
자동 보간 기능으로 부족한 I-V 특성 데이터 자동 생성
배터리 특성은 각 SOC별 I-V 데이터(3D IV-테이블)에 대응
운전 시작 SOC 또는 용량 정의 가능
정지 조건에 SOC 범위 설정 가능
SOC별 I-V 곡선 그래프 표시
실시간으로 측정값 및 그래프 표시

형명	Output Power [W]	Output CV [V]	Output CC [A]	標準価格	WEBかんたんお見積り
BATTERY EMULATOR SYSTEM PXB20K-50	20kW	50V	-800A ~ +800A	オープン価格（お問い合わせください）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
BATTERY EMULATOR SYSTEM PXB20K-250	20kW	250V	-200A ~ +200A	オープン価格（お問い合わせください）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
BATTERY EMULATOR SYSTEM PXB20K-500	20kW	500V	-120A ~ +120A	オープン価格（お問い合わせください）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
BATTERY EMULATOR SYSTEM PXB20K-1000	20kW	1000V	-60A ~ +60A	オープン価格（お問い合わせください）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
BATTERY EMULATOR SYSTEM PXB20K-1500	20kW	1500V	-30A ~ +30A	オープン価格（お問い合わせください）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る

SKU： Battery Emulator SYSTEM

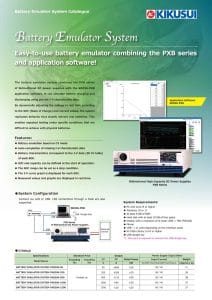

카탈로그
수동
2D CAD
업데이터/드라이버
기술 데이터

라인업

Open in a new window

형명	출력				전원입력・기타
	CV	CC	정격 전력	입력 전류 AC(200V 3상/400V 3상)	중량(약)
BATTERY EMULATOR SYSTEM PXB20K-50	50V	±800A	±20kW	80/40A	41kg
BATTERY EMULATOR SYSTEM PXB20K-250	250V	±200A	±20kW	80/40A	39kg
BATTERY EMULATOR SYSTEM PXB20K-500	500V	±120A	±20kW	80/40A	38kg
BATTERY EMULATOR SYSTEM PXB20K-1000	1000V	±60A	±20kW	80/40A	37kg
BATTERY EMULATOR SYSTEM PXB20K-1500	1500V	±30A	±20kW	80/40A	37kg

제품 상세 정보

양방향 대용량 DC 전원 공급 장치 PXB 시리즈와 애플리케이션 소프트웨어로 구현하는 간편한 배터리 에뮬레이터

배터리 에뮬레이터 시스템은 양방향 대용량 DC 전원 공급 장치 PXB 시리즈와 애플리케이션 소프트웨어 SD036-PXB의 조합으로 시스템을 구축합니다. 미리 설정한 I-V 특성 데이터를 기반으로 배터리의 충방전 동작을 모의할 수 있습니다. SOC와 전류값에 따라 전압값을 실시간으로 변화시켜 실제 배터리와 유사한 거동을 재현할 수 있으므로 실제 배터리로는 어려운 일정한 상황 하에서의 시험을 반복적으로 실행할 수 있습니다.

시스템 구성

LAN 또는 USB로 연결합니다. LAN 연결 시 허브를 통해서도 연결할 수 있습니다.

필수 시스템 구성

Core i5 이상이 탑재된 PC
Windows 11 또는 Windows 10(x64)
8GB 이상의 RAM
10GB 이상의 여유 공간이 있는 하드 디스크
1366×768(FWXGA) 이상의 해상도를 지원하는 디스플레이
마우스
USB*1 또는 LAN(사용하는 인터페이스에 따라 다름)
KI-VISA 라이브러리 5.5.0 이상
USB 동글 키

*1 USB 동글 키를 연결하려면 1개의 포트가 필요합니다.

시험 준비 & 절차

설정을 통해 특정 배터리 상태를 재현할 수 있으므로, 실제 배터리로는 어려운 상황에서의 시험을 반복적으로 실행할 수 있습니다.

기본 I-V 파일 필수

Battery Emulator는 에뮬레이션의 기반이 되는 기본 I-V 파일(CSV 형식)이 필요합니다.

기본 I-V 파일 생성 예시

편리한 보간 기능 ① 전류 값

기본 I-V 파일 내의 전류 값이 앞뒤로 0.1A보다 떨어져 있는 경우, 해당 두 지점 사이의 데이터는 선형 보간에 의해 채워지며, 0.1A마다 전류 및 전압 값 데이터가 생성됩니다.

I-V 테이블 시트

SOC별 I-V 특성 데이터를 가져옵니다. I-V 특성 데이터는 전류, 전압 데이터를 10점 이상, 최대 1000점까지 가져올 수 있습니다.

편리한 보간 기능 ② SOC 값

기본 I-V 파일 이름의 선두 숫자(SOC 값)가 앞뒤로 1%보다 떨어져 있는 경우, 1% 단위로 등분하여 1%마다 보간된 I-V 파일이 생성됩니다.

에뮬레이션 조건 설정 화면

배터리 사양/배터리 조건을 설정합니다.

시험 실행 화면

운전을 시작하면 모의할 보간 I-V 파일이 선택되고, 제어 동작 지점이 주황색으로 표시됩니다.

사양

출력 정격

Open in a new window

항목	배터리 에뮬레이터 시스템 PXB20K-50	배터리 에뮬레이터 시스템 PXB20K-250	배터리 에뮬레이터 시스템 PXB20K-500	배터리 에뮬레이터 시스템 PXB20K-1000	배터리 에뮬레이터 시스템 PXB20K-1500
정격 전력	±20000 W	±20000 W	±20000 W	±20000 W	±20000 W
정격 전압 (소스) *1	0 V~50 V	0 V~250 V	0 V~500 V	0 V~1000 V	0 V ~ 1500 V
동작 전압 (싱크) *2	3 V~50 V	15 V~250 V	10 V~500 V	20 V~1000 V	30 V~1500 V
정격 전류 *1	±800 A	±200 A	±120 A	±60 A	±30 A

*1 최대 출력 전력에 의해 제한됩니다. *2 정격 전류를 흘릴 수 있는 동작 전압

출력 전압

Open in a new window

항목			배터리 에뮬레이터 시스템 PXB20K-50	배터리 에뮬레이터 시스템 PXB20K-250	배터리 에뮬레이터 시스템 PXB20K-500	배터리 에뮬레이터 시스템 PXB20K-1000	배터리 에뮬레이터 시스템 PXB20K-1500
설정 가능 최대 전압			52.5V	262.5V	525V	1050V	1575V
설정 정확도			±(설정값의 0.2% + 정격값의 0.1%)
설정분해능			0.005 V	0.02 V	0.05 V	0.1 V	0.1 V
전원 변동*1			±10 mV	±50mV	±100mV	±200mV	±300mV
부하 변동*2			±40mV	±125mV	±250mV	±500mV	±750mV
원격 감지 최대 보상 전압(왕복)			10 % of rating
내부 저항 설정 상한값			63mΩ	1575mΩ	5250mΩ	21000mΩ	63000mΩ
내부 저항 설정 분해능			1mΩ	1mΩ	1mΩ	2mΩ	5mΩ
응답 전환			FAST, SLOW
슬루율 전환 (TYP)			12.5V/ms 이상*3	62.5V/ms 이상*3	125V/ms 이상*3	250V/ms 이상*3	375V/ms 이상*3
			12.5V/ms	62.5V/ms	125V/ms	250V/ms	375V/ms
			1.25V/ms	6.25V/ms	12.5V/ms	25.0V/ms	37.5V/ms
			0.125V/ms	0.625V/ms	1.25V/ms	2.50V/ms	3.75V/ms
			0.0125V/ms	0.0625V/ms	0.125V/ms	0.250V/ms	0.375V/ms
소스만*4	과도 응답*5		8ms 이하	8ms 이하	8ms 이하	10ms 이하	10ms 이하
	리플 노이즈*6	p-p*7	250mV	375mV	1000 mV	1500mV	2500 mV
	리플 노이즈*6	rms*8	30mV	125mV	250mV	500 mV	750mV
	상승 시간*9	전 부하*10	10 ms
	상승 시간*9	무 부하	10 ms
	하강 시간*11	전 부하*10	10 ms
	하강 시간*11	무 부하	10 ms

*1 200Vac 입력에서는 180Vac ~ 252Vac, 400Vac 입력에서는 342Vac ~ 504Vac입니다. 일정 부하에서. *2 정격 출력 전압에서 부하를 무부하에서 전 부하(정격 출력 전력/정격 출력 전압)까지 변화시켰을 때의 변화량입니다. 센싱 포인트에서 측정. *3 디스플레이에는 MAX로 표시됩니다. *4 CV 모드의 응답 설정이 FAST인 경우. *5 출력 전압이 정격 출력 전압의 ±(0.1% + 10mV) 이내로 복귀하는 시간입니다. 부하 전류의 변동값은 설정한 출력 전압에서의 최대 전류의 50% ~ 100%입니다. *6 정격 출력 전류 시. JEITA RC-9131C의 프로브를 사용하고, 100:1 프로브를 사용하여 측정한 값입니다. *7 측정 주파수 대역 10Hz~20MHz *8 측정 주파수 대역 10Hz~1MHz *9 정격 출력 전압의 10%에서 90%의 변화에 대해 적용됩니다. *10 순수 저항 사용 시 *11 정격 출력 전압의 90%에서 10%의 변화에 대해 적용됩니다.

출력 전류

Open in a new window

항목	배터리 에뮬레이터 시스템 PXB20K-50	배터리 에뮬레이터 시스템 PXB20K-250	배터리 에뮬레이터 시스템 PXB20K-500	배터리 에뮬레이터 시스템 PXB20K-1000	배터리 에뮬레이터 시스템 PXB20K-1500
설정 가능 최대 소스 전류	+840 A	+210 A	+126 A	+63 A	+31.5 A
설정 가능 최대 싱크 전류	-840 A	-210 A	-126 A	-63 A	-31.5 A
심리스 설정 전류 범위	-840 A ~ +840 A	-210 A ~ +210 A	-126 A ~ +126 A	-63 A ~ +63 A	-31.5 A ~ +31.5 A
설정 정확도	±(0.75 % of rating)
설정분해능	0.1 A	0.02 A	0.01 A	0.005 A	0.002 A
전원변동	±1600 mA	±400 mA	±240 mA	±120 mA	±60 mA
부하변동	±1600 mA	±400 mA	±240 mA	±120 mA	±60 mA
상승 시간 (단락) (TYP) *1	5 ms
하강 시간 (단락) (TYP) *2	5 ms
충방전 전환 시간 (TYP)	10 ms
응답 전환	FAST, SLOW
슬루율 전환 (TYP)	200 A/ms 이상 *3	50 A/ms 이상 *3	30 A/ms 이상 *3	15 A/ms 이상 *3	7.5 A/ms 이상 *3
	200 A/ms	50 A/ms	30 A/ms	15 A/ms	7.5 A/ms
	20 A/ms	5 A/ms	3 A/ms	1.5 A/ms	0.75 A/ms
	2 A/ms	0.5 A/ms	0.3 A/ms	0.15 A/ms	0.075 A/ms
	0.2 A/ms	0.05 A/ms	0.03 A/ms	0.015 A/ms	0.0075 A/ms

*1 CC 모드의 응답 설정이 FAST인 경우. 정격 출력 전류의 10%에서 90% 변화에 적용됩니다. *2 CC 모드의 응답 설정이 FAST인 경우. 정격 출력 전류의 90%에서 10% 변화에 적용됩니다. *3 디스플레이에는 MAX로 표시됩니다.

출력전력

Open in a new window

항목	전 기종 공통
설정 가능 최대 소스 전력	+21000 W
설정 가능 최대 싱크 전력	-21000 W
심리스 설정 전력 범위	-21000 W ~ +21000 W
설정 정확도*1	±(0.5 % of power rating + 0.5 % of current rating × Vout)
설정분해능	2 W

*1 정격 전력의 5% 이상부터 보증됩니다. 정격 전력의 5% 미만은 TYP 값으로 보증됩니다.

200V 삼상 3선 입력

Open in a new window

항목	전 기종 공통
공칭 정격 입력	200 Vac〜240 Vac, 50 Hz〜60 Hz
입력 전압 범위	180 Vac〜252 Vac
입력 주파수 범위	47 Hz〜63 Hz
입력 전류(최대값)*1	80 A（입력전압180 V시）
입력 전력(최대값)*1	24 kVA
돌입 전류(TYP)*2	90 A
역률(TYP)*1	0.96
출력 유지 시간	10 ms 이상

*1 정격 출력 전류에서 정격 출력 전력일 때. *2 POWER 스위치를 켰을 때의 피크 전류 최대값입니다. (입력 필터의 콘덴서에 대한 서지 전류는 제외)

400V 삼상 3선 입력

Open in a new window

항목	전 기종 공통
공칭 정격 입력	380 Vac~480 Vac, 50 Hz~60 Hz
입력 전압 범위	342 Vac~504 Vac
입력 주파수 범위	47 Hz〜63 Hz
입력 전류(최대값)*1	40 A(입력 전압 342 V 시)
입력 전력(최대값)*1	24 kVA
돌입 전류(TYP)*2	70 A
역률(TYP)*1	0.96
출력 유지 시간	10 ms 이상

*1 정격 출력 전류에서 정격 출력 전력일 때. *2 POWER 스위치를 켰을 때의 피크 전류 최대값입니다. (입력 필터의 콘덴서에 대한 서지 전류는 제외)

표시

Open in a new window

항목		배터리 에뮬레이터 시스템 PXB20K-50	배터리 에뮬레이터 시스템 PXB20K-250	배터리 에뮬레이터 시스템 PXB20K-500	배터리 에뮬레이터 시스템 PXB20K-1000	배터리 에뮬레이터 시스템 PXB20K-1500
전압계	최대 표시	±60.000 V	±300.00 V	±600.00 V	±1200.00 V	±1800.00 V
전압계	표시 정확도	±(판독값의 0.1 % + 정격의 0.2 %)
전류계	최대 표시 전류	±1120.000 A	±336.000 A	±168.000 A	±84.000 A	±42.000 A
전류계	표시 정확도	±(0.75 % of rating)
전력계	최대 표시 전력 *1	±24.000 kW
전력계	표시 정확도	전압계와 전류계의 적산값을 표시
동작 표시	출력 온/오프	전면 패널의 OUTPUT LED가 녹색으로 점등
	동작 모드	디스플레이 좌상부에 다음을 표시
		CV 모드 시: CV 아이콘
		CC 모드 시: CC 아이콘
		CP 모드 시: CP 아이콘
	원격(LAN)	디스플레이 좌상부에 다음을 표시
		미접속: 적색 LAN 아이콘
		접속 준비 중: 주황색 LAN 아이콘
		접속 중: 녹색 LAN 아이콘
	알람	작동한 보호 기능의 내용을 디스플레이에 표시
	SCPI 오류	현재 발생하고 있는 오류를 디스플레이에 표시
	POWER 오프	잔류 전하 경고, 디스플레이가 소등된 후 재기동을 하는 취지를 표시
	키 잠금	키 잠금 상태를 디스플레이 우상부에 표시
	센싱	센싱 유효 시에는 디스플레이 우상부에 센싱 아이콘을 표시
	병렬 운전 시	슬레이브 기기에 슬레이브 기기의 상태를 표시
	외부 제어	디지털 입출력이 유효 시에는 디스플레이 우상부에 EXT 아이콘을 표시

*1 10kW 미만은 단위가 W가 됩니다.

보호 기능 LOW 알람 알람 해제에 재시작이 필요 없는 알람입니다.

Open in a new window

항목		배터리 에뮬레이터 시스템 PXB20K-50	배터리 에뮬레이터 시스템 PXB20K-250	배터리 에뮬레이터 시스템 PXB20K-500	배터리 에뮬레이터 시스템 PXB20K-1000	배터리 에뮬레이터 시스템 PXB20K-1500
OVP(과전압 보호)	보호 동작	출력 오프, 디스플레이에 「OVP」 표시. 슬레이브기에서는 「SLV OVP」 표시.
	설정범위	5 V ~ 55 V	25 V ~ 275 V	50 V ~ 550 V	100 V ~ 1100 V	150 V ~ 1650 V
	설정 정확도	±(0.1 % of setting + 0.2 % of rating)
	설정분해능	0.005 V	0.02 V	0.05 V	0.1 V	0.1 V
OCP(과전류 보호)	보호 동작	출력 오프, 디스플레이에 「OCP」 표시. 슬레이브기에서는 「SLV OCP」 표시.
	설정 범위(소스)	80 A ~ 880 A	20 A ~ 220 A	12 A ~ 132 A	6 A ~ 66 A	3 A ~ 33 A
	설정 범위(싱크)	-80 A ~ -880 A	-20 A ~ -220 A	-12 A ~ -132 A	-6 A ~ -66 A	-3 A ~ -33 A
	설정 정확도	±(0.75 % of rating)
	설정분해능	0.1 A	0.02 A	0.01 A	0.005 A	0.002 A
OPP(과전력 보호)	보호 동작	출력 오프, 디스플레이에 「OPP」 표시. 슬레이브기에서는 「SLV OPP」 표시.
	설정 범위(소스)	2 kW ~ 24 kW
	설정 범위(싱크)	-2 kW ~ -24 kW
	설정 정확도	±(1.0 % of power rating +1.0 % of current rating × Vout)
	설정분해능	2 W
UVP(저전압 보호)	보호 동작	출력 오프, 디스플레이에 「UVP」 표시. 슬레이브기에서는 「SLV UVP」 표시.
	설정범위	0 V ~ 50 V	0 V ~ 250 V	0 V ~ 500 V	0 V ~ 1000 V	0 V ~ 1500 V
	선택 가능	Enable/Disable
	설정 정확도	±(0.1 % of setting + 0.2 % of rating)
	설정분해능	0.005 V	0.02 V	0.05 V	0.1 V	0.1 V
Watchdog Alarm(통신 이상 보호)	보호 동작	출력 오프, 디스플레이에 「WDOG」 표시
	설정범위	1 s ~ 3600 s
	선택 가능	Enable/Disable
External Alarm LOW Level(외부 입력 알람 검출)	보호 동작	출력 오프, 디스플레이에 「EXT LOW」 표시

보호 기능 HIGH 알람 알람 해제에 재시작이 필요한 알람입니다.

Open in a new window

항목		전 기종 공통
Reverse Alarm(역접속 검출 보호)	보호 동작	출력 오프, 디스플레이에 「REVE」 표시.
OHP (과열 보호)	보호 동작	출력 오프, 디스플레이에 「OHP」 표시. 슬레이브기에서는 「SLV OHP」 표시.
Line OVP(계통 과전압 보호)	보호 동작	출력 오프, 디스플레이에 「LOVP」 표시. 슬레이브기에서는 「SLV LOVP」 표시.
Line OVP(계통 과전압 보호)	설정범위	입력 전압 정격 200Vac 모델: 200V~258V 입력 전압 정격 400Vac 모델: 380V~516V
Line UVP(계통 저전압 보호)	보호 동작	출력 오프, 디스플레이에 「LUVP」 표시. 슬레이브기에서는 「SLV LUVP」 표시.
Line UVP(계통 저전압 보호)	설정범위	입력 전압 정격 200Vac 모델: 175V 이하 입력 전압 정격 400Vac 모델: 333V 이하
Line Frequency Error(계통 주파수 이상 보호)	보호 동작	출력 오프, 디스플레이에 「FREQ」 표시. 슬레이브기에서는 「SLV FREQ」 표시.
Line Frequency Error(계통 주파수 이상 보호)	검출값	42Hz/68Hz
External Alarm HIGH Level(외부 입력 알람 검출)	보호 동작	출력 오프, 디스플레이에 「EXT HIGH」 표시
SENS Alarm(센싱 오접속 검출)	보호 동작	출력 오프, 디스플레이에 「SENS」 표시
SENS Alarm(센싱 오접속 검출)	설정값	Enable/Disable
Parallel Communication Error(병렬 운전 통신 이상 검출)	보호 동작	출력 오프, 디스플레이에 「PARA COM」 표시
Para Other Slave Alarm(병렬 운전 Slave 이상 발생)	보호 동작	출력 오프, 디스플레이에 「SLV OTHR」 표시
Incorrect Slave Alarm(대상 외 기기 접속)	보호 동작	출력 오프, 디스플레이에 「SLV INC」 표시
Too many connections(과다 병렬 접속)	보호 동작	출력 오프, 디스플레이에 「TOO MANY」 표시
Hardware ERR *1(하드웨어 에러)	보호 동작	출력 오프, 디스플레이에 「ERRH」 표시. 슬레이브기에서는 「SLV ERRH」 표시.
Software ERR *2(소프트웨어 에러)	보호 동작	출력 오프, 디스플레이에 「ERRS」 표시. 슬레이브기에서는 「SLV ERRS」 표시.

*알람 해제에 재시작이 필요한 알람입니다. *1 하드웨어 관련 이상이 검출되어 내부 유닛이 긴급 정지한 경우에 발생합니다. *2 소프트웨어 관련 이상이 검출되어 내부 유닛이 긴급 정지한 경우에 발생합니다.

외부 아날로그 입출력

Open in a new window

항목			전 기종 공통
입력부	입력점 수		2점
	외부 출력 전압 제어 (CV)	설정범위	정격 출력 전압의 0% ~ +100%
		입력 전압 범위	0V ~ +5V 또는 0V ~ +10V (선택 가능)
		정확도	±（1 % of rating）
	외부 전류 제어 (CC) 외부 전력 제어 (CP) *1	설정범위	정격 전류, 정격 전력의 -100% ~ +100%
		입력 전압 범위	-5V ~ +5V 또는 -10V ~ +10V (선택 가능)
		정확도	±（1 % of rating）
출력부	출력 점수		2점
	전압 모니터(VMON)	모니터 범위	정격 출력 전압의 0% ~ +100%
		출력 전압 범위	0V ~ +5V 또는 0V ~ +10V (선택 가능)
		정확도	1 % of rating
	전류 모니터(IMON)	모니터 범위	정격 출력 전류의 -100% ~ +100%
		출력 전압 범위	-5V ~ +5V 또는 -10V ~ +10V (선택 가능)
		정확도	±（1 % of rating）

*1 전류 제어, 전력 제어 중 하나를 선택

외부 디지털 입력

Open in a new window

항목		전 기종 공통
고정 입력점수		1점(극성 전환 가능)
선택 입력점수		5점(극성 전환 가능)
입력 형식		포토커플러 절연 입력(전류 싱크/소스 출력 모두 대응)
고정 기능	ALARM IN	HIGH 알람 발생
선택 기능	OFF	단자를 사용하지 않음
	OUTPUT ON	출력을 켜기
	OUTPUT OFF	출력을 끄기
	OUTPUT CTRL	출력을 켜기/끄기
	L ALARM IN	LOW 알람 발생
	ALARM CLR	LOW 알람 해제
	SEQ RUN	시퀀스 시작/종료
	SEQ PAUSE	시퀀스 정지/재개
	INTEG CTRL	적산 측정 시작/정지
	INTEG RESET	적산 측정 데이터 리셋
	ACQUIRE TRIG	측정용 트리거 입력
	SEQ TRIG IN	시퀀스용 트리거 입력
	MEM1 RECALL	프리셋 메모리 1 호출
	MEM2 RECALL	프리셋 메모리 2 호출
외부 회로 전원 범위		12 V~24 Vdc(±10 %)

외부 디지털 출력

Open in a new window

항목		전 기종 공통
출력 점수		6점 (극성 전환 가능)
출력 형식		반도체 릴레이 출력
선택 기능	OFF	단자를 사용하지 않음
	OUTPUT ON	출력 켜짐 시 신호 출력
	POWER ON	전원이 켜져 출력이 가능할 때 신호 출력
	H ALARM OUT	HIGH 알람이 발생했을 때 신호 출력
	L ALARM OUT	LOW 알람이 발생했을 때 신호 출력
	CC STATUS	CC 모드에서 동작했을 때 신호 출력
	CV STATUS	CV 모드에서 동작했을 때 신호 출력
	SEQ TRIG OUT	시퀀스용 트리거를 출력
	SEQ STATUS	시퀀스 실행 시 신호 출력
	EXT DIN BUSY	디지털 입력이 BUSY 상태일 때 신호 출력
	MEM1 ACT TIME	프리셋 메모리 1에 설정이 완료되었을 때 신호 출력
	MEM2 ACT TIME	프리셋 메모리 2에 설정이 완료되었을 때 신호 출력
	RELAY DRIVE	DC OUTPUT 단자의 출력 온/오프와 연동하여 시간차 약 100ms의 신호를 출력합니다. Ch.6에만 설정 가능.

통신 인터페이스

Open in a new window

항목		전 기종 공통
공통 사양	소프트웨어 프로토콜	IEEE 표준 488.2-1992
공통 사양	명령어 언어	SCPI Specification 1999.0 사양 준수
RS232C	하드웨어	D-SUB 9핀 커넥터 보드레이트: 1200/2400/9600/19200/38400/57600/115200 bps 데이터 길이: 8비트, 정지 비트: 1비트, 패리티 비트: 없음 흐름 제어: 없음/CTS-RTS
RS232C	프로그램 메시지 터미네이터	수신 시 LF, 송신 시 LF
USB (디바이스)	하드웨어	표준 B 타입 소켓 USB2.0 사양 준수, 통신 속도 480 Mbps (High Speed)
	프로그램 메시지 터미네이터	수신 시: LF 또는 EOM, 송신 시: LF + EOM
	디바이스 클래스	USBTMC-USB488 장치 클래스 사양 준수
USB (호스트)	하드웨어	표준 A 타입 소켓 USB2.0 사양 준수, 통신 속도 480 Mbps (High Speed)
LAN	하드웨어	IEEE 802.3 100BASE-TX/10BASE-T Ethernet
	통신 프로토콜	SCPI-RAW, SCPI-Telnet, HiSLIP, VXI-11
	프로그램 메시지 터미네이터	SCPI-RAW: 수신 시 LF, 송신 시 LF HiSLIP: 수신 시 LF 또는 END, 송신 시 LF + END
	대응 규격	LXI Version 1.5 Specifications 2016

각종 기능

Open in a new window

항목			전 기종 공통
동기 기능 (클록 동기)	개요		EXT SYNC 커넥터를 사용하여 다른 PXB 시리즈와 연결한 후 내부 클록으로 동기화를 설정하면 디스플레이에 SYNC 아이콘이 표시됩니다.
	시퀀스 동기		프로그램 시작, 스텝 시작 동기화
	측정 동기		측정 시작 동기화
	출력 동기		출력 온/오프 동기화
시퀀스 기능	동작 모드		CV 모드, CC 모드, CP 모드
	최대 프로그램 수		30
	최대 스텝 수		10000
	스텝 실행 시간		1ms ~ 3600000s
	루프 횟수		1 ~ 100000 또는 무한대
멀티 채널(VMCB) 기능	마스터 장치와 PC 간 연결		LAN, USB, RS232C
멀티 채널(VMCB) 기능	슬레이브 장치와의 연결		LAN
사인 기능	동작 모드		CV 모드, CC 모드
	주파수 설정 범위		1Hz ~ 1000Hz
	주파수 설정 분해능	1 Hz ~ 10 Hz	0.2 Hz
		12Hz ~ 100Hz	2 Hz
		120Hz ~ 1000Hz	20 Hz
	CV	최대 설정값	정격 전압의 105%까지 설정 가능
	CV	최대 오프셋 설정	정격 전압의 105%까지 설정 가능
	CC	최대 설정값	정격 전류의 210%까지 설정 가능
	CC	최대 오프셋 설정	정격 전류의 ±105%까지 설정 가능
펄스 기능	동작 모드		CV 모드, CC 모드
	주파수 설정 범위 *1		1Hz ~ 1000Hz
	주파수 설정 분해능	1 Hz ~ 10 Hz	0.01 Hz
		12Hz ~ 100Hz	0.1 Hz
		120Hz ~ 1000Hz	1 Hz
	CV	High 레벨 정격 전류	정격 전압의 105%까지 설정 가능
	CV	Low 레벨 정격 전류	정격 전압의 105%까지 설정 가능
	CC	High 레벨 정격 전류	정격 전류의 105%까지 설정 가능
	CC	Low 레벨 정격 전류	정격 전류의 105%까지 설정 가능
측정 트리거	측정 시작 조건 (트리거 소스)		측정 시작 조건을 선택할 수 있습니다 (디스플레이에서 입력 시, 리모트 컨트롤로 명령 입력 시, 외부 컨트롤로 신호 입력 시, 동기화 작동 시).
	측정 횟수		1 ～ 65536
	측정 지연 시간	설정범위	0s ~ 100s
	측정 지연 시간	설정분해능	0.1 ms
	측정 간격	설정범위	0.1ms ~ 3600s
	측정 간격	설정분해능	0.1 ms
	측정 시간	설정범위	0.1ms ~ 1s
	측정 시간	설정분해능	0.1 ms
I-V 특성 기능	동작 모드		CV 모드, CC 모드
I-V 특성 기능	설정 항목 수		3점 ~ 100점 (점과 점 사이는 직선으로 보간)
프리셋 메모리	메모리 수		20
프리셋 메모리	저장 항목		CV, CC, CP 각 모드에서의 설정값, 보호 기능 설정값, IR 설정값
셋업 메모리	메모리 수		21
셋업 메모리	저장 항목		출력 켜기/끄기, 전압 값/전류 값/전력 값, 끊김 없는 작동의 출력 전류 값(DC SEAM), 작동 모드(Output Mode) 등
키 잠금	레벨 1		출력 온/오프 및 프리셋 메모리 호출 가능
	레벨 2		출력 온/오프 가능
	레벨 3		출력 오프 가능
병렬 운전 대수			최대 25대 ※ 10대 이상의 병렬 운전을 원하시면 상담해 주십시오.

일반 사양

Open in a new window

항목		배터리 에뮬레이터 시스템 PXB20K-50	배터리 에뮬레이터 시스템 PXB20K-250	배터리 에뮬레이터 시스템 PXB20K-500	배터리 에뮬레이터 시스템 PXB20K-1000	배터리 에뮬레이터 시스템 PXB20K-1500
질량		약 41 kg	약 39 kg	약 38 kg	약 37 kg	약 37 kg
치수		430(455)W × 128(160)H × 720(1000)Dmm(최대 치수) 자세한 내용은 외형 치수도를 참조하십시오.
환경 조건	동작 환경	실내 사용, 과전압 카테고리Ⅱ
	작동 온도	0 ℃〜+40 ℃		0 ℃〜+50 ℃
	작동 습도	20 %rh〜85 %rh (결로 없음)
	보관 온도	-25 ℃〜+60 ℃
	보관 습도	90 %rh 이하 (결로 없음)
	고도	2000 m까지
냉각 방식		팬에 의한 강제 공랭
부속품		INPUT 단자 커버, 외부 컨트롤용 커넥터 키트(1세트), 케이스 접속선, OUTPUT 단자 커버, DC OUTPUT 단자용 나사(1세트), EXT SYNC 커넥터 커버, SENSING 단자 커버, SENSING 커넥터(2개), 동기 운전 신호 케이블 키트, 안전을 위해(1권), China RoHS 시트(1매), CD-ROM(1매), 셋업 가이드(1권), 퀵 레퍼런스(일본어 1매, 영어 1매), 중량물 경고 스티커(1매)
내전압	입력−GND 간	2200 Vac, 1분간
	입력−출력 간	2200 Vac, 1분간
	출력−GND 간	500 Vdc, 1분간	1000 Vdc, 1분간	1800 Vdc, 1분간	1800 Vdc, 1분간	3000 Vdc, 1분간
절연 저항	입력−GND 간	30 MΩ, 500 Vdc
절연 저항	입력−출력 간	30 MΩ, 500 Vdc	30 MΩ, 600 Vdc	30 MΩ, 1000 Vdc
접지 전압		±250 V	±600 V	±1000 V	±1000 V	+2000 V／-1000 V
전자기 적합성(EMC) 1 2		다음 지침 및 규격의 요구 사항에 적합 EMC 지침 2014/30/EU EN 61326-1(Class A*3)
안전성*1		다음 지침 및 규격의 요구 사항에 적합 저전압 지침 2014/35/EU2 EN 61010-1 (Class I4, 과전압 카테고리Ⅱ, 오염도 2*5)

*1 특주품, 개조품에는 적용되지 않습니다. *2 본체에 CE 마킹/UKCA 마킹의 표시가 있는 모델에 한함. *3 본 제품은 Class A 기기입니다. 공업 환경에서의 사용을 목적으로 합니다. 본 제품을 주택 지구에서 사용하면 간섭의 원인이 될 수 있습니다. 그러한 경우에는 라디오나 텔레비전 방송의 수신 간섭을 방지하기 위해 사용자에 의한 전자 방사를 감소시키는 특별한 조치가 필요할 수 있습니다. *4 본 제품은 Class I 기기입니다. 본 제품의 보호 도체 단자를 반드시 접지하십시오. 올바르게 접지되지 않은 경우 안전성은 보장되지 않습니다. *5 오염이란 절연 내력 또는 표면 저항률의 저하를 일으킬 수 있는 이물(고체, 액체 또는 기체)이 부착된 상태입니다. 오염도 2는 비전도성 오염만 존재하고 때때로 결로에 의해 일시적으로 전도성이 될 수 있는 상태를 가정하고 있습니다.
