데일리・프리 테스트・체커
OP02-KHAS(SPEC40425)
320,000円 （税込：352,000円）
- 고조파 전류/플리커 측정 시스템이 올바르게 작동하는지 확인하기 위한 저항 부하 장치
- 고조파 전류/플리커 측정 시스템에 대해 고조파 측정 규격 EN/IEC61000-3-2 및 EN/IEC61000-3-12, 플리커 측정 규격 EN/IEC61000-3-3 및 EN/IEC61000-3-11의 일상 점검을 수행할 수 있음
カート機能が動くまでの
[yith_wcwl_add_to_wishlist]
제품 개요

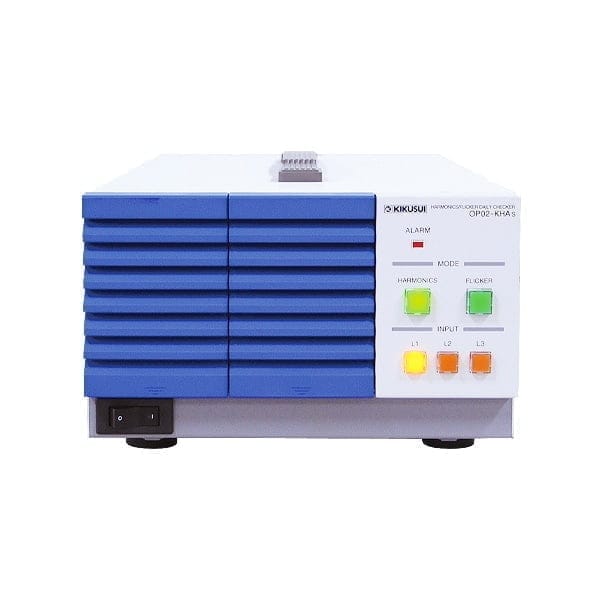

데일리・프리 테스트・체커
OP02-KHAS(SPEC40425)는 고조파 전류/플리커 측정 시스템이 올바르게 작동하는지 확인하기 위한 저항 부하 장치입니다. 고조파 전류/플리커 측정 시스템에 대해 고조파 측정 규격 EN/IEC61000-3-2 및 EN/IEC61000-3-12, 플리커 측정 규격 EN/IEC61000-3-3 및 EN/IEC61000-3-11의 일상 점검을 수행할 수 있습니다.
Open in a new window
| 동작 모드 | 고조파 모드/플리커 모드 |
|---|---|
| 제어 방식 | 저항 부하 방식(강제 공랭) |
| 입력 전압 범위 | 단상 100VAC~240VAC |
| 입력 전원 방식 | 단상 2선/단상 3선(1상씩 전환)/3상 4선(1상씩 전환) |
| 입력 전류 | 2.3A±5%(230V 시), 1.0A±5%(100V 시) ※위상 제어 스루 시 최대 전력 |
| 외부 부하 접속 단자 허용 전류 | 최대 약 10A |
| 고조파 발생 방식 | 위상 제어 |
| 위상각 가변 범위 | 약 10°~170°(100V 시 및 230V 설정 시) |
| 온도 보호 | 있음(ALARM 점등 및 부저 울림) |
| 플리커 발생 방식 | 전자 타이머에 의한 구형파 ON･OFF 제어 |
| 플리커 주파수 설정 범위 | 약 0.5Hz~20Hz |
| 웜업 시간 | 약 10분 |
| 구동용 전원 | 단상 86VAC~264VAC 75W 이하(측정 회로와 공용 가능) |
| 내전압 | 입력-FG 간 1830V 5mA 이하 |
| 외형 치수 | 214(W)×124(H)×400(D)mm ※돌출물 제외 |
| 질량 | 약 6kg |
