대응 규격

항공기용 시험 規格을 강력하게 지원합니다.

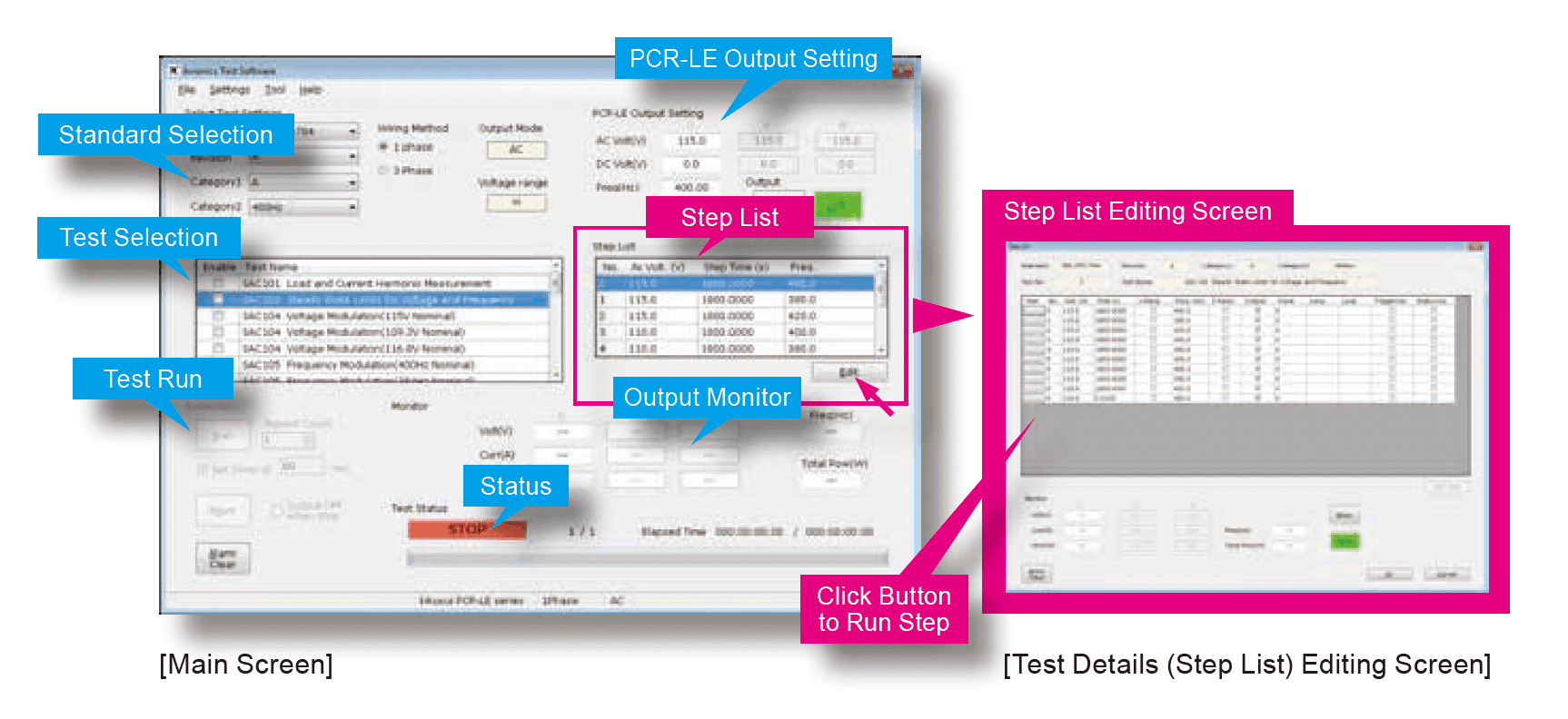

항공기에 탑재되는 전장품・부품에는 반드시 충족해야 하는 시험 規格이 정해져 있습니다. 기체에 탑재되는 전장품・부품은 모두 이 規格에 준거해야 하며, 용도나 목적에 따라 적용되는 시험 規格이 다릅니다. 시험 規格은 주로 군사용・민간용으로 나뉩니다. 또한 각 항공기 제조업체마다 자체적인 프라이빗 規格을 독자적으로 운용하는 경우도 있습니다. Avionics Test Software「SD012-PCR-LE/WE」는 당사 고기능 교류 안정화 전원 장치를 제어하는 항공기용 시험 規格에 대응하는 애플리케이션 소프트웨어입니다. 적용되는 시험 規格은 군사용 規格「MIL-STD-704」, 민간용 規格「RTCA/DO-160」, 「JIS W0812」입니다. 시험 패턴을 라이브러리로 준비해 두었으므로 결선 방식, 시험 선택만으로 쉽게 시험을 수행할 수 있습니다.

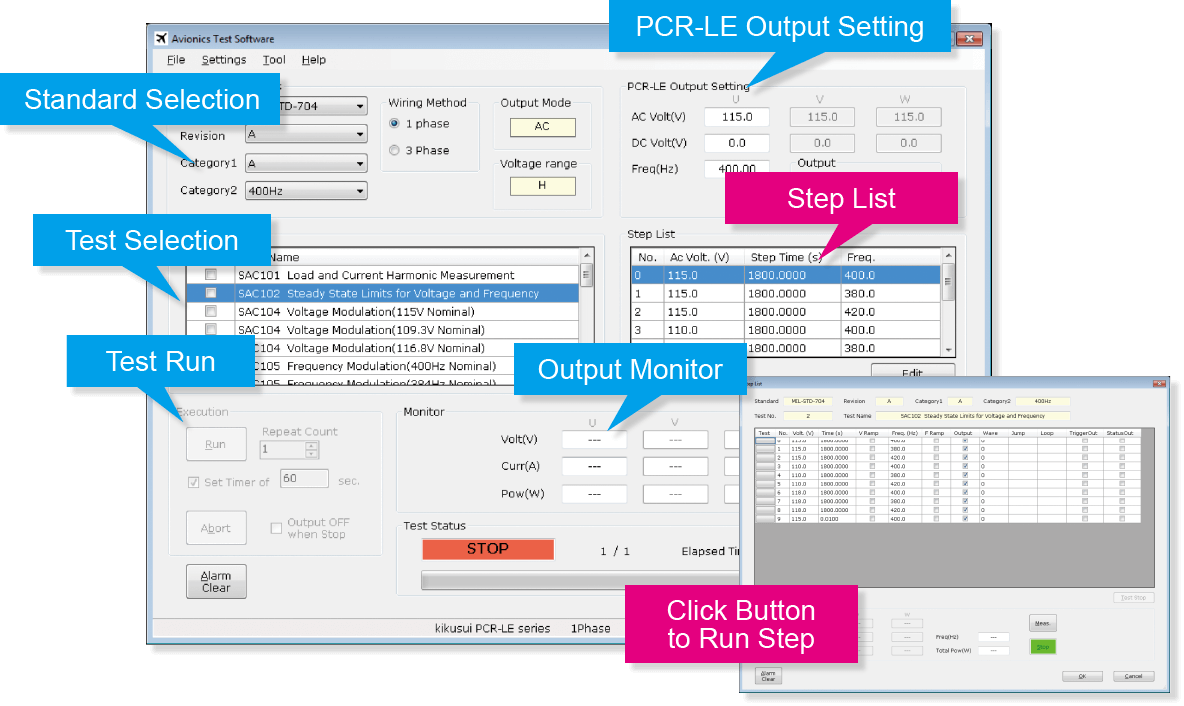

각 規格의 시험 패턴을 라이브러리로 준비해 두어 적용하고 싶은 規格의 결선 방식・시험 항목을 선택하는 것만으로 쉽게 시험을 실행할 수 있도록 되어 있습니다. 시험 파라미터 편집도 가능하므로 개발 평가 등에서 시험 마진을 변경하고 싶을 때도 대응할 수 있습니다.

대응 규격

어비오닉스 시험 소프트웨어는 항공기 탑재 장치의 전원 規格 시험에 대응한 소프트웨어입니다. 방위용 規格「MIL-STD-704」, 민간용 規格「DO-160」 및 「JIS W0812」에 대응합니다.

방위용 規格

민간용 規格

다음 規格 시험 항목에는 대응하지 않습니다.
RTCA/DO-160F, RTCA/DO-160G에서 230V 기기에 대한 16.5.1.5.1 Normal Surge Voltage, 16.5.2.3.1 Abnormal Surge Voltage JIS W0812에서 230V 기기에 대한 16.5.1.5.1 통상의 전압 서지, 16.5.3.3.1 비정상적인 전압 서지

동작 환경・조건

• Core i5 이상이 탑재된 PC
• Microsoft Windows 10 또는 11
• 8 GB 이상의 RAM *1
• 10 GB 이상의 여유 공간이 있는 하드 디스크
• 1024×768 이상의 화상 해상도를 지원하는 디스플레이 (DPI 설정: 96 DPI)
• CD-ROM 드라이브
• 마우스
• VISA 라이브러리 *2
• USB 포트 (2 포트 *3)와 USB 케이블 (USB를 사용하는 경우에만)
• GPIB 보드와 IEEE488 케이블 (GPIB를 사용하는 경우에만)
• 크로스 타입의 시리얼 케이블 (RS232C를 사용하는 경우에만)
• LAN 케이블 *4 (LAN을 사용하는 경우에만)

*1 장기 연속 사용하는 경우에는 16GB 이상으로 증설하는 것을 권장합니다.
*2 IVI VISA 사양 5.0 대응
*3 1 포트는 USB 동글 키로 사용하기 때문에 필수입니다.
*4 PCR-LE HUB 접속으로 LAN을 사용하는 경우는 스트레이트 타입 케이블을, 1대1 접속으로 LAN을 사용하는 경우는 크로스 타입 케이블을 사용 PC측의 LAN 포트가 Auto-MDIX에 대응하고 있는 경우는 LAN의 접속에 의존하지 않고 어느 케이블도 사용 가능 PCR-WEA Auto-MDIX 기능 탑재 때문에, LAN의 접속에 의존하지 않고 스트레이트 또는 크로스 타입 케이블을 사용할 수 있습니다.
