BPChecker2000
SD002
200,000円 （税込：220,000円）
- 애플리케이션 소프트웨어
- BPChecker2000 Full Edition
- BASIC Edition(2ch 한정판)은 PFX2511에 부속
- PFX2511 대응
제품 개요
BPChecker2000은 배터리 충방전 특성 시험의 조건 설정 및 실행, 그리고 시험 결과 분석을 PC에서 수행할 수 있습니다. BPChecker2000은 2계통의 120ch 컨트롤 유닛(PFX2121)을 USB 포트에서 제어할 수 있으므로, 최대 240ch의 충방전 전원 채널을 제어할 수 있습니다. 또한 임피던스 측정 유닛(PFX2211)을 1대 추가하면, 동일 계통의 컨트롤 유닛에 연결되어 있는 최대 120ch의 충방전 전원 채널에 대해 임피던스를 측정할 수 있습니다. 더 나아가 USB-RS485 변환기로 제어 가능한 에스펙사(社) 제 항온조를 외부 제어하여, 조(槽) 내 온도와 동기화된 시험을 수행할 수 있습니다.
프로그램 구성
Test Condition Editor
충방전에 관련된 모든 시험 조건의 작성 및 편집을 수행하는 프로그램입니다. 시험 조건은 충전+방전을 1개의 시트로 하여 총 15개의 시트에 충전+방전 조건을 설정할 수 있습니다. 또한 각 시트마다 반복 횟수(리피트)를 설정하여 충방전 사이클을 실행시키거나 시트 전체의 반복 횟수(루프) 설정도 할 수 있습니다.
Test Executive
Test Condition Editor에서 작성된 시험 조건 파일에 따라 충방전 시험을 실행하는 프로그램입니다. 시험의 시작, 정지, 실행 중 모니터링을 합니다. 각 채널의 충방전 트렌드를 실시간으로 그래프 표현할 수 있습니다.

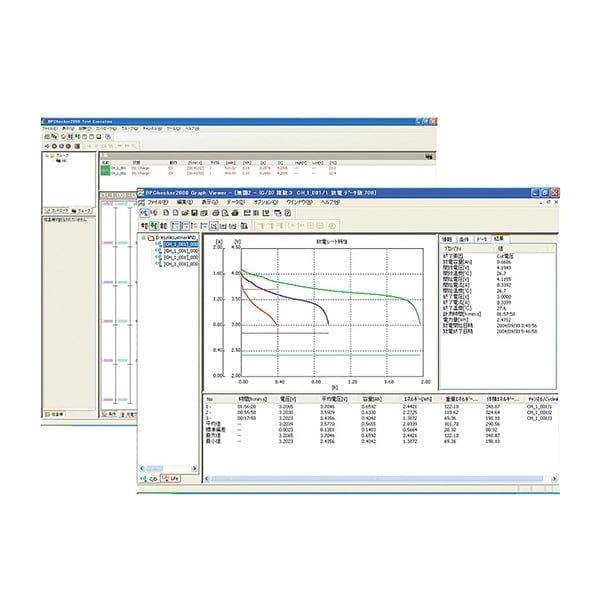

Graph Viewer
Test Executive에 의해 작성된 시험 데이터를 그래프화하여 화면에 표시 및 인쇄하는 프로그램입니다. 각 사이클의 충방전 데이터를 그래프 표현시키는 애플리케이션입니다. 복수(최대 99) 데이터를 겹쳐 표현 및 통계 처리를 할 수 있습니다.
Hardware Configuration Wizard
컨트롤 유닛에 연결된 충방전 전원 유닛의 인식, 기타 하드웨어 기기(임피던스 측정 유닛이나 항온조 등)의 접속 환경을 설정하기 위한 프로그램입니다.
Group Administrator
시험을 수행하기 위한 그룹을 작성/삭제하는 프로그램입니다.
동작 환경
- Core i5 이상이 탑재된 PC
- Windows 10
- 8GB 이상의 RAM
- 20 GB 이상의 여유 용량이 있는 하드 디스크
- 1024×768 이상의 이미지 해상도를 지원하는 디스플레이 (DPI 설정: 96DPI)
- CD-ROM 드라이브
- 마우스
- RS232C, USB, LAN (사용하는 인터페이스에 따라 다름)
- VISA 라이브러리
장기간 연속으로 사용하는 경우에는 RAM을 16GB 이상으로 증설하는 것을 권장합니다.
USB 시리얼 컨버터를 사용하여 RS232C 연결 시, 정상적으로 작동하지 않을 수 있습니다.
