애플리케이션 소프트웨어
SD008-PFX2400
200,000円 （税込：220,000円）
- 애플리케이션 소프트웨어
- CPChecker2400/CPChecker2400 Plus
- PFX2400 시리즈 전용
제품 개요

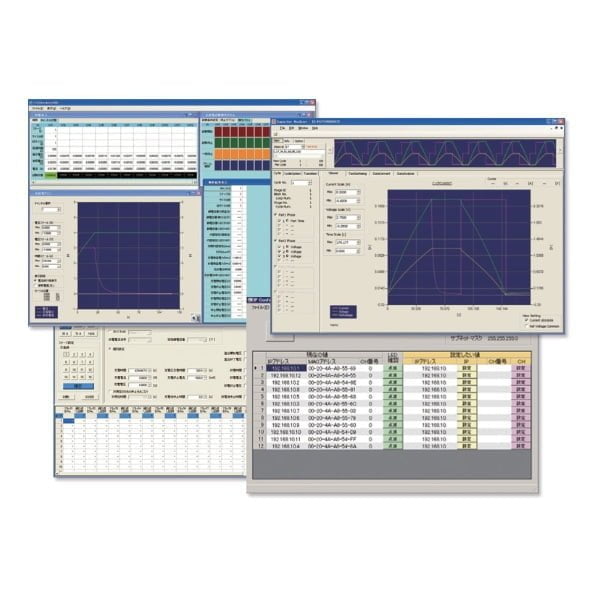

시험 조건 설정부터 실행, 시험 결과 분석까지 일괄 관리.
SD008-PFX2400 패키지에는 두 가지 애플리케이션 소프트웨어가 포함되어 있습니다.
CPChecker2400
CPChecker2400(Capacitor Performance Checker for PFX2400)은 캐패시터의 사이클 시험, 전압 유지 시험 및 충방전 효율 시험 조건을 생성하고 캐패시터 테스터 PFX2400 시리즈를 사용하여 시험을 실행하는 소프트웨어입니다. 조작 패널이 각 채널별로 독립되어 있어 채널마다 다른 시험을 실행할 수 있습니다. 시험 조건 설정 시, JIS D 1401 및 JIS C 5160용 옵션이 미리 준비되어 있습니다. JIS에 기반한 캐패시터 시험 조건을 쉽게 설정할 수 있습니다. 시험 결과는 텍스트 파일(CSV 형식)로 저장되므로 스프레드시트 소프트웨어 등에서 활용할 수 있습니다.
특징
- 다채널 제어 가능*1
- 채널 번호 설정
- 시험 조건 설정 및 저장
- 시험 시작 및 정지/일시 정지/알람 해제
- 시험 결과 표시
- 시험 결과 파일 생성/저장 (CSV 형식)
- 측정값 모니터링 (충방전 전류, 단자 전압 및 기준 전극 전위)
- HOVP/HUVP 설정 전압 표시
- 휴지 연장 기능
*1 데이터 취득 간격에 따라 제어 가능한 채널 수는 달라집니다. 예를 들어, 1 사이클이 600초인 시험의 경우, 아래 조건에서 최대 96개 채널을 제어할 수 있습니다.
⊿ V: 충방전 전압의 0.5%
⊿ I: 충방전 전류의 0.5%
⊿ T: 10초
스크롤 없이 한 화면에 표시할 수 있는 채널 수는 최대 12개입니다.
CPChecker2400 Plus
CPChecker2400 Plus는 CPChecker2400으로 생성된 시험 데이터를 그래프로 만들어 화면에 표시하거나 인쇄하는 소프트웨어입니다. 시험 데이터 그래프 외에도 시험 데이터의 수치나 정전 용량 등 시험 데이터에서 얻은 연산값 및 시험 조건 등도 표시할 수 있어 다양한 데이터 분석이 가능합니다.
특징
- 시험 사이클별 그래프 표시 및 그래프 중첩
- CPChecker2400으로 취득한 시험 데이터 표시
- 전체 사이클의 전이 그래프 표시 및 인쇄
- 산출 조건 변경에 따른 초기 내부 저항 및 내부 저항 재계산
IP Configuration Tool *2
IP Configuration Tool은 캐패시터 테스터 PFX2400 시리즈의 IP 주소와 채널 번호를 설정하는 소프트웨어입니다. PFX2400 시리즈의 IP 주소*3와 채널 번호를 다음과 같이 변경할 수 있습니다.
- IP 주소: 192.168.0.0~192.168.255.254
- 채널 번호: 0~256
*2 PFX2400 시리즈를 한 대만 사용하는 경우에는 IP Configuration Tool이 필요하지 않습니다.
*3 IP Configuration Tool을 사용하지 않는 경우에도 PFX2400 시리즈의 IP 주소 범위에 맞춰 CPChecker2400을 사용하는 PC의 IP 주소와 서브넷 마스크를 설정해야 합니다.
권장 동작 환경
CPChecker2400 및 CPChecker2400 Plus
- Microsoft Windows 7, 8.1 OS가 설치된 PC
- Microsoft.NET Framework 3.5 SP1 (CD에 수록)
- Microsoft Chart Controls for Microsoft .NET Framework 3.5 (CD에 수록)
- 2GB 이상의 메모리
- 1280×1024 도트 이상의 해상도 모니터
- 100MB 이상의 하드 디스크 여유 공간 (데이터 저장 내용에 따라 별도 여유 공간 필요)
- CD-ROM 드라이브
- 마우스 또는 기타 포인팅 장치
- 10BASE-T 또는 100BASE-TX LAN 포트
IP Configuration Tool
- Microsoft Windows 7, 8.1 OS가 설치된 PC
- Microsoft.NET Framework 3.5 SP1 (CD에 수록)
- 256MB 이상의 메모리
- 1024×768 도트 이상의 해상도 모니터
- CD-ROM 드라이브
- 마우스 또는 기타 포인팅 장치
- 10BASE-T 또는 100BASE-TX LAN 포트
기타
- LAN 케이블 (사용하는 채널 수 + 1 (PC용)의 스트레이트 케이블※ 필요)
- 스위칭 허브 (사용하는 채널 수 + 1 (PC용) 이상의 포트 필요)
- PFX2400 시리즈
- Adobe Reader 6 이상 (PDF 버전 사용 설명서 표시에 필요)
※ 스위칭 허브를 거치지 않고 1개 채널만 사용하는 경우에는 크로스 케이블로 PC와 직접 연결할 수 있습니다.
