DC파워서플라이 PMX-Multi 시리즈

컴팩트 멀티 DC 안정화 전원 공급 장치

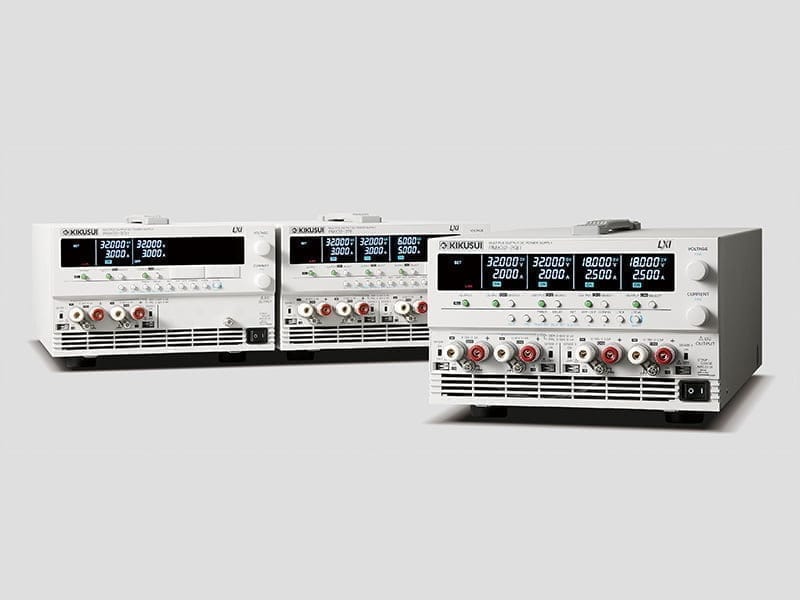

PMX-Multi 시리즈

가격 범위: 125,000円~168,000円

2, 3, 4출력의 전 3모델을 라인업
각 출력이 아이솔레이션
고설정 분해능 전압: 1mV, 전류: 0.1mA
전 채널 트래킹 제어 가능
전 채널 상태 동시표시
각 출력 온/오프의 딜레이
원터치로 직렬/병렬 연결 전환 가능 (출력 1 및 출력 2)
LAN(LXI)/USB/RS232C 인터페이스 표준장비
외부 접점에 의한 출력 온/오프 제어

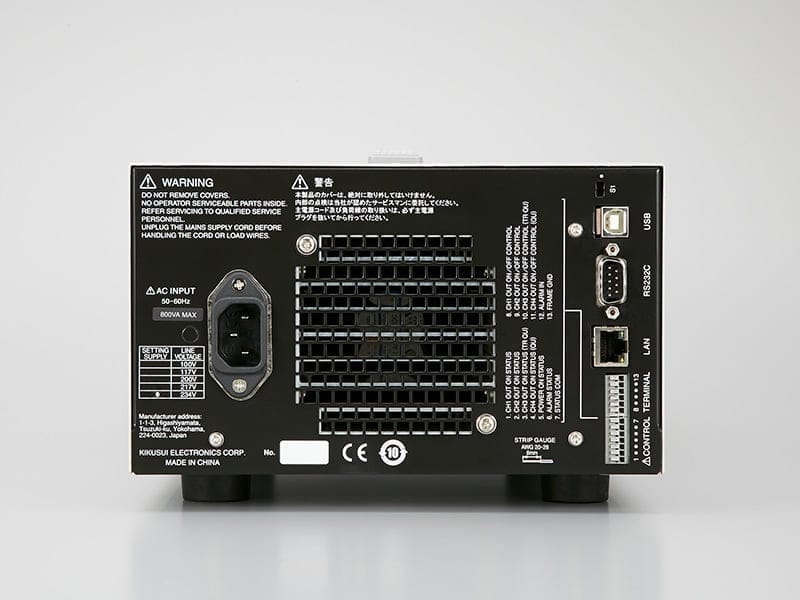

원격 감지 기능
키록, 3점 메모리 기능
컬러 액정디스플레이(LCD) 채용으로 시인성 향상

*CE/UKCA는 입력 전압 234V 타입만 해당

형명		標準価格	WEBかんたんお見積り

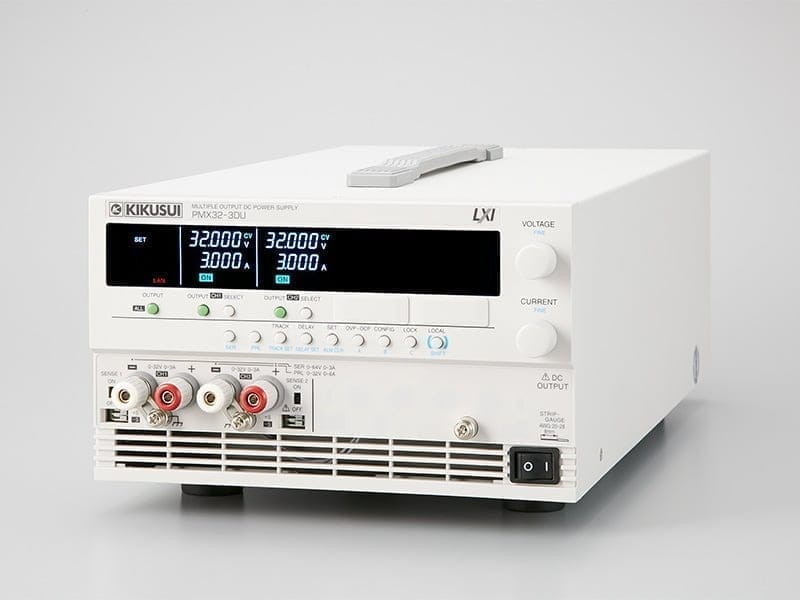

PMX32-3DU	2	125,000円（税込：137,500円）	この製品はすでに見積書リストに追加されています見積書リストを見る

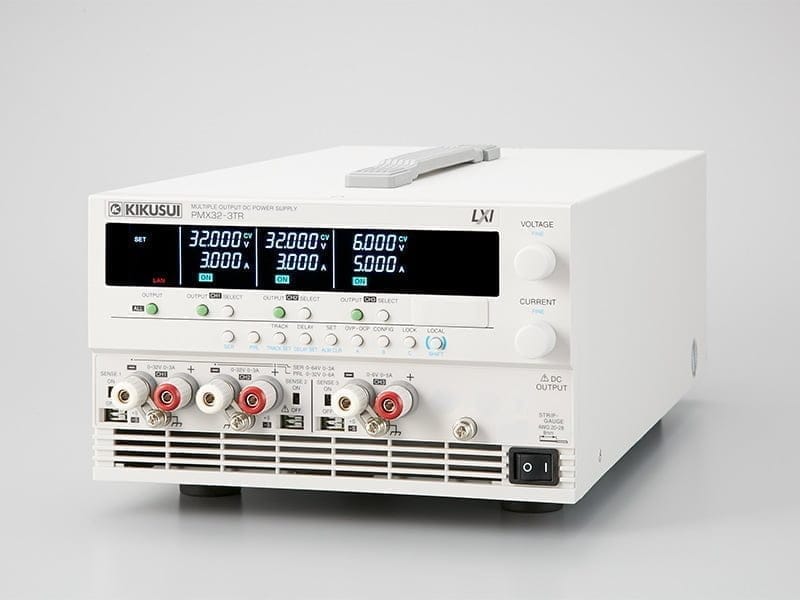

PMX32-3TR	3	148,000円（税込：162,800円）	この製品はすでに見積書リストに追加されています見積書リストを見る

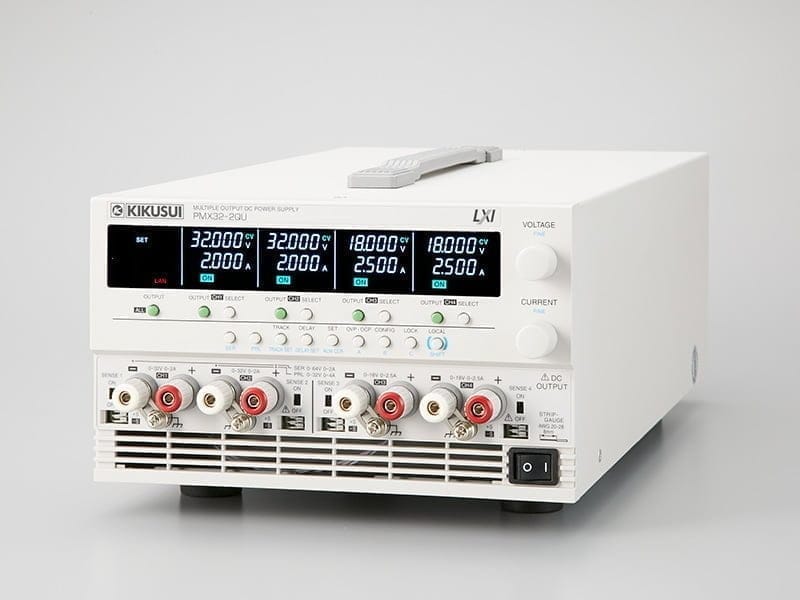

PMX32-2QU	4	168,000円（税込：184,800円）	この製品はすでに見積書リストに追加されています見積書リストを見る

SKU： PMX-Multi

카탈로그
수동
2D CAD
업데이터/드라이버
기술 데이터

라인업

형명		標準価格	WEBかんたんお見積り
PMX32-3DU	2	125,000円（税込：137,500円）	この製品はすでに見積書リストに追加されています見積書リストを見る
PMX32-3TR	3	148,000円（税込：162,800円）	この製品はすでに見積書リストに追加されています見積書リストを見る
PMX32-2QU	4	168,000円（税込：184,800円）	この製品はすでに見積書リストに追加されています見積書リストを見る

사양

AC입력

Open in a new window

형명	PMX32-3DU	PMX32-3TR	PMX32-2QU
공칭 정격 입력	217 Vac *1, 50 Hz / 60 Hz, 단상
입력 전압 범위	± 10 ％
입력 주파수 범위	47 Hz ～ 63 Hz
돌입전류（MAX）*2	150 A
전력 (MAX)	700 VA	900 VA	800 VA

*1 100 Vac, 117 Vac, 200 Vac, 234 Vac는 공장 옵션입니다. *2 POWER 스위치를 켠 직후 (약 1ms 동안) 내부 EMC 필터 회로의 콘덴서에 흐르는 충전 전류 성분은 제외합니다.

출력

Open in a new window

형명			PMX32-3DU	PMX32-3TR	PMX32-2QU
정격	출력 전압	CH1	32.000 V	32.000 V	32.000 V
		CH2	32.000 V	32.000 V	32.000 V
		CH3	ー	6.000 V	18.000 V
		CH4	ー	ー	18.000 V
	출력 전류	CH1	3.000 A	3.000 A	2.000 A
		CH2	3.000 A	3.000 A	2.000 A
		CH3	ー	5.000 A	2.500 A
		CH4	ー	ー	2.500 A
정전압	최대 설정 전압	CH1	33.600 V	33.600 V	33.600 V
		CH2	33.600 V	33.600 V	33.600 V
		CH3	ー	6.300 V	18.900 V
		CH4	ー	ー	18.900 V
	설정분해능		1 mV
	전압 설정 정확도 *1		±（0.03 % set +5 mV）
	입력 전압 변동 *2	CH1	3 mV	3 mV	3 mV
		CH2	3 mV	3 mV	3 mV
		CH3	ー	1 mV	1 mV
		CH4	ー	ー	1 mV
	부하 변동 *3	CH1	4 mV	4 mV	2 mV
		CH2	4 mV	4 mV	2 mV
		CH3	ー	5 mV	3 mV
		CH4	ー	ー	3 mV
	과도 응답 *4		50 μs
	리플 노이즈（rms）*5		500 μV
	명령 지연		80 ms
	상승 시간（정격 부하 시）*6		10 ms ± 30 %
	하강 시간 （무부하 시）*7	CH1	350 ms ± 30 %	350 ms ± 30 %	350 ms ± 30 %
		CH2	350 ms ± 30 %	350 ms ± 30 %	350 ms ± 30 %
		CH3	ー	220 ms ± 30 %	240 ms ± 30 %
		CH4	ー	ー	240 ms ± 30 %
	온도 계수（TYP값）		100 ppm/℃
정전류	최대 설정 전류	CH1	3.150 A	3.150 A	2.100 A
		CH2	3.150 A	3.150 A	2.100 A
		CH3	ー	5.250 A	2.625 A
		CH4	ー	ー	2.625 A
	설정분해능		0.1 mA
	전류 설정 정확도 *1		±（0.3 % set + 0.1 % rating)
	입력 전압 변동 *2		0.01 % + 0.25 mA
	부하 변동 *8		5 mA
	리플 노이즈（rms）*5	CH1	1 mA	1 mA	1 mA
		CH2	1 mA	1 mA	1 mA
		CH3	ー	2 mA	1 mA
		CH4	ー	ー	1 mA
	온도 계수（TYP값）		200 ppm/℃

*1 주위 온도 23 °C ±5 °C에서. *2 공칭 입력 정격 전압의 90 % ～ 100 %, 또는 100 % ～ 110 %, 정격 부하. *3 정격 출력 전압에서 부하를 무부하에서 정격 부하까지 변화시켰을 때의 변화량. 센싱 포인트에서 측정. *4 출력 전압이 정격 출력 전압의 ±（0.05 % + 10 mV) 이내로 복귀하는 시간. 부하 전류를 정격 출력 전류의 10 %～ 100 % 변동시켰을 때. 센싱 포인트에서 측정. *5 측정 주파수 대역이 5 Hz ～ 1 MHz인 경우. *6 출력을 켰을 때 출력 전압이 정격의 10 % ～ 90 %까지 상승하는 시간. *7 출력을 껐을 때 출력 전압이 정격의 90 % ～ 10 %까지 하강하는 시간. *8 정격 출력 전류에서 부하를 정격 전압의 10 %, 또는 1 V의 높은 전압 중 높은 쪽에서 정격 전압까지 변화시켰을 때의 전류 변화량.

표시 기능

Open in a new window

형명			PMX32-3DU
전압계	최대 표시		99.999(고정소수점)
전압계	표시 정확도 *1		±(지시값의 0.1% + 10 mV)
전류계	최대 표시		9.999(고정소수점)
전류계	표시 정확도 *1		±(지시값의 0.2% + 5 mA)
동작 표시	OUTPUT ON/OFF		출력 ON: “ON” 표시 (녹색) 출력 OFF: “OFF” 표시
	출력 ON 지연 / OFF 지연		설정 시 “DELAY SET” 표시 출력 ON 지연/OFF 지연 중에는 “DELAY”가 깜박임 표시 출력 ON 지연/OFF 지연 동작 완료 후에는 “DELAY” 표시
	CV 동작		“CV” 표시 (녹색)
	CC 동작		“CC” 표시 (적색)
	알람 동작		보호 기능 작동 시 “ALARM” 표시 (적색)
	메모리		메모리 사용 시 “A/B/C” 중 하나 표시
	키 잠금		잠금 상태 시 “LOCK” 표시
	트래킹		동작 시 “TRACKING 1” 또는 “TRACKING 2” 표시
	리모트 동작		원격 제어 시 “REMOTE” 표시
	리모트 동작	LAN 동작	“LAN” 표시/깜박임 표시 (상태에 따라 변화) No Fault 상태 (녹색) Fault 상태 (적색) 대기 상태 (적색: 깜박임 표시) WEB Identify 상태 (녹색: 깜박임 표시)

*1 주위온도 23 ℃ ±5 ℃에서。

보호 기능

Open in a new window

형명		PMX32-3DU
과전압 보호 (OVP)	동작	출력 오프, “OVP” 표시, “ALARM” 표시(적색)
	설정범위	정격 출력 전압의 10% ~ 110%
	설정 정확도	±（1 % of rating）
	설정분해능	1 mV
과전류 보호 (OCP)	동작 *1	출력 오프, “OCP” 표시, “ALARM” 표시(적색)
	설정범위	정격 출력 전류의 10% ~ 110%
	설정 정확도	±（1 % of rating）
	설정분해능	0.1 mA
과열 보호 (OHP)	동작	출력 오프, “OHP” 표시, “ALARM” 표시(적색)

*1 부하의 급격한 변화에 대한 본 제품의 출력단 내장 콘덴서로부터의 방전 전류 피크값에 대해서는 보호되지 않습니다.

신호 출력

Open in a new window

형명		PMX32-3DU
상태 신호 출력 *1	OUTPUT ON STATUS	출력 켜짐 시 켜짐
	ALARM STATUS	알람 동작 시(OVP, OCP, OHP, WATCHDOG, ALARM IN)에 켜짐
	POWER ON STATUS	POWER 켜짐 시 켜짐

*1 포토 커플러 오픈 컬렉터 출력. 최대 전압 30 V, 최대 전류(싱크) 8 mA. 출력 및 제어 회로와는 절연. 상태 공통은 플로팅(대지 전압 이내).

제어 기능

Open in a new window

형명		PMX32-3DU	PMX32-3TR	PMX32-2QU
외부 제어	출력 온/오프 제어 （OUTPUT ON / OFF CONT）	논리 선택 가능: 부논리일 경우 LOW (0V ~ 0.5V) 또는 단락 시 출력 ON, HIGH (4.5V ~ 5V) 또는 개방 시 출력 OFF 정논리일 경우 HIGH (4.5V ~ 5V) 또는 개방 시 출력 ON, LOW (0V ~ 0.5V) 또는 단락 시 출력 OFF

센싱

Open in a new window

형명	PMX32-3DU	PMX32-3TR	PMX32-2QU
센싱	편도 0.6 V（다만、출력단자는 정격전압에 한정）

병렬운전/직렬운전

병렬 운전

Open in a new window

형명		PMX32-3DU	PMX32-2QU
동작 채널		마스터: CH2, 슬레이브: CH1
정전압	동작범위	0V ～ 32 V
	설정범위	0V ～ 33.6 V
	설정 정확도 *1	0.3 % set + 0.1 % rating
	설정분해능	1 mV
정전류	동작범위	0 A ～ 6 A	0 A ～ 4 A
	설정범위	0 A ～ 6.3 A	0 A ～ 4.2 A
	설정 정확도 *1	0.4 % set + 0.1 % rating
	설정분해능	0.2 mA
전압계	최대 표시	99.999(고정소수점)
전압계	표시 정확도 *1	±（0.5 % of reading + 10 digit）
전류계	최대 표시	9.999(고정소수점)
전류계	표시 정확도 *1	±（1 % of reading + 10 digit）

*1 주위온도 23 ℃ ±5 ℃에서。

직렬운전

Open in a new window

형명		PMX32-3DU	PMX32-2QU
동작 채널		마스터: CH2, 슬레이브: CH1
정전압	동작범위	0 V ~ 64 V
	설정범위	0 V ~ 67.2 V
	설정 정확도 1 2	0.3 % set + 0.1 % rating
	설정분해능	2 mV
정전류	동작범위	0 A ~ 3 A	0 A ~ 2 A
	설정범위	0 A ~ 3.15 A	0 A ~ 2.1 A
	설정 정확도 *1	0.4 % set + 0.1 % rating
	설정분해능	0.1 mA
전압계	최대 표시	99.999(고정소수점)
전압계	표시 정확도 *1	±(0.5 % of reading + 20 digit)
전류계	최대 표시	9.999(고정소수점)
전류계	표시 정확도 *1	±(1 % of reading + 5 digit)

*1 주위온도 23℃ ±5℃에서. *2 센싱포인트에서 측정.

기타 기능

Open in a new window

항목			PMX32-3DU
출력 온/오프 지연	동작 채널		각 채널
	설정		출력 온/오프의 지연 시간을 설정
	설정범위		0.0 s ~ 99.9 s
	설정분해능		0.1 s
	설정 정확도*1		±50 ms
메모리			전압, 전류, OVP, OCP 및 출력 온/오프 지연의 각 설정값 조합을 3개 저장
키 잠금			3가지 중에서 선택 • Loc1: OUTPUT 키와 메모리(A/B/C) 호출 이외를 잠금 • Loc2: OUTPUT 키 이외를 잠금 • Loc3: 모든 키와 로터리 노브를 잠금
트래킹	동작 채널		각 채널
	동작 모드	트래킹 기능 1*2	절대값 변화
	동작 모드	트래킹 기능 2*3	비율 변화
	설정 정확도	CV 설정 정확도	0.4 % of rating + 40 mV
	설정 정확도	CC 설정 정확도	0.7 % of rating + 10 mA

*1 기준이 되는 출력이 설정값의 5%에 도달했을 때부터, 대상이 되는 출력이 설정값의 50%에 도달할 때까지의 시간과 지연 설정 시간과의 차이. *2 트래킹 기능 1에서는 기준이 되는 채널의 전압 또는 전류의 출력 범위 내에서 변경 가능. *3 트래킹 기능 2에서는 트래킹 동작 시작 시의 출력에 대하여, 기준이 되는 출력과 동일한 비율로 변화. 단, 기준이 되는 출력 또는 연동하는 다른 출력이 설정 가능 범위를 초과한 시점 에서 변화를 정지합니다.

인터페이스

Open in a new window

형명		PMX32-3DU
공통 사양	소프트웨어 프로토콜	IEEE Std 488.2-1992
공통 사양	명령어 언어	SCPI 사양 1990.0 준수
RS232C	하드웨어	EIA232D 사양 준수 (단자대 제외) D-SUB 9핀 단자대 (수) 보오율: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps 데이터 길이: 8 bit, 스톱 비트: 1 bit, 패리티 비트: 없음, 흐름 제어: 없음
RS232C	프로그램 메시지 터미네이터	수신 시 LF, 송신 시 LF
USB	하드웨어	표준 B 타입 소켓 USB2.0 사양 준수, 통신 속도 12 Mbps (Full speed)
	프로그램 메시지 터미네이터	수신 시: LF 또는 EOM, 송신 시: LF+EOM
	디바이스 클래스	USBTMC-USB488 장치 클래스 사양 준수.
LAN	하드웨어	IEEE 802.3 100Base-TX/10Base-T 이더넷 IPv4, RJ-45 단자대
	대응 규격	LXI 장치 사양 2016 LXI HiSLIP Extended Function Rev. 1.0 LXI VXI-11 Extended Function Rev. 1.0
	통신 프로토콜	VXI-11, HiSLIP, SCPI-RAW, SCPI-Telnet
	메시지 터미네이터	VXI-11, HiSLIP: 수신 시 LF 또는 END, 송신 시 LF + END SCPI-RAW: 수신 시 LF, 송신 시 LF

일반 사양

Open in a new window

형명		PMX32-3DU
질량(본체만)		약 13 kg
치수 (최대 치수)		214 W×124(155) H×400(435) Dmm
환경 조건	동작 온도 범위	0 ℃ ~ 40 ℃
	동작 습도 범위	20 %rh ~ 85 %rh (결로 없음)
	보관 온도 범위	-25 ℃ ~ 70 ℃
	보관 습도 범위	90 %rh 이하 (결로 없음)
	설치 장소	실내 사용, 2000 m까지, 과전압 범주 II
접지 전압	각 채널 간	±70 Vdc
접지 전압	출력 ⇔ 섀시 간	±70 Vdc
내전압	1차 ⇔ 섀시 간	1500 Vac, 1분간 이상 없음
	1차 ⇔ 2차 간	2600 Vac, 1분간 이상 없음
	2차 ⇔ 케이스 간	1500 Vdc, 1분간 이상 없음
절연 저항	1차 ⇔ 섀시 간	500 Vdc, 30 MΩ 이상
	1차 ⇔ 2차 간
	2차 ⇔ 케이스 간
	각 채널 간
냉각 방식		팬 모터에 의한 강제 공랭 (감열 제어)
공통		각 채널 독립 각 채널 간 내전압은 ± 70 V
접지 극성		음극 접지 또는 양극 접지 가능
부속품		전원 코드: 1개 (목적지에 따라 다름), 출력 단자 커버 세트: 1세트, CD-ROM (1장), 패킹 리스트 (1장), 안전을 위하여 (1권)
전자기 적합성(EMC) 1 2		다음 지침 및 규격의 요구 사항에 적합 EMC 지침 2014/30/EU EN 61326-1 (Class A 3) EN 55011 (Class A 3, Group 1 *4) EN 61000-3-2, EN 61000-3-3 적용 조건: 본 제품에 연결하는 케이블 및 전선은 모두 3 m 미만 사용
안전성 *1		다음 지침 및 규격의 요구 사항에 적합 저전압 지침 2014/35/EU 2 EN 61010-1 (Class I 5, 오염도 2 *6)

*1 특주품, 개조품에는 적용되지 않습니다. *2 패널에 CE 마킹/UKCA 마킹이 표시된 모델에 한함. *3 본 제품은 Class A 기기입니다. 산업 환경에서의 사용을 목적으로 합니다. 본 제품을 주거 지역에서 사용할 경우 간섭의 원인이 될 수 있습니다. 이러한 경우, 라디오 또는 TV 방송 수신 간섭을 방지하기 위해 사용자가 전자기 방출을 줄이는 특별한 조치를 취해야 할 수 있습니다. *4 본 제품은 Group 1 기기입니다. 본 제품은 재료 처리 또는 검사/분석을 위해 전자기 방사, 유도 및/또는 정전 결합의 형태로 의도적으로 무선 주파수 에너지를 발생/사용하지 않습니다. *5 본 제품은 Class I 기기입니다. 본 제품의 보호 도체 단자를 반드시 접지하십시오. 올바르게 접지되지 않은 경우, 안전성은 보장되지 않습니다. *6 오염이란 절연 내력 또는 표면 저항률의 저하를 유발할 수 있는 이물질(고체, 액체 또는 기체)이 부착된 상태를 말합니다. 오염도 2는 비전도성 오염만 존재하며, 때때로 결로에 의해 일시적으로 전도성이 될 수 있는 상태를 가정합니다.
