대용량 광범위 직류 전원 공급 장치
PXT 시리즈 – 20kW 타입
2,300,000円
- 3U 사이즈에 최대 20kW의 출력을 집약
- 최대전압 1500V에 대응
- 브리더 ON/OFF 기능 탑재
- 출력 ON/OFF 지연 기능 탑재
- 주위온도 50℃라는 고온하에서도 전부하 연속운전이 가능
- 최대 25대(500kW)까지 병렬 운전 가능
※10대 이상의 병렬 운전을 원하시는 분은 문의하십시오. - 원 컨트롤 병렬 운전 기능(동일 기종 최대 25대)
- 직관적으로 조작 가능한 터치 패널 탑재
- LAN, USB, RS232C, 외부 아날로그 제어 표준 장비
라인업
| 이미지 | 형명 | Output Power [W] | Output CV [V] | Output CC [A] | 標準価格 | WEBかんたんお見積り |
|---|---|---|---|---|---|---|
![]() | PXT20K-500 | 20kW | 0 〜 500 | 120 | 2,300,000円 (税込:2,530,000円) | |
![]() | PXT20K-1000 | 20kW | 0 ~ 1000 | 60 | 2,300,000円 (税込:2,530,000円) | |
![]() | PXT20K-1500 | 20kW | 0 ~ 1500 | 30 | 2,300,000円 (税込:2,530,000円) |
사양
출력 정격
| 항목 | PXT20K-500 | PXT20K-1000 | PXT20K-1500 |
|---|---|---|---|
| 정격 전력 | 20000W | ||
| 정격 전압*1 | 0V ~ 500V | 0V ~ 1000V | 0V 〜 1500V |
| 정격 전류 *1 | 120 A | 60 A | 30 A |
*1 최대 출력 전력에 의해 제한됩니다.
출력 전압
| 항목 | PXT20K-500 | PXT20K-1000 | PXT20K-1500 | |
|---|---|---|---|---|
| 설정 가능 최대 전압 | 525V | 1050V | 1575V | |
| 설정 정확도 | ±(설정값의 0.2% + 정격값의 0.1%) | |||
| 설정분해능 | 0.05V | 0.1V | 0.1V | |
| 전원 변동*1 | ±100mV | ±200mV | ±300mV | |
| 부하 변동*2 | ±250mV | ±750mV | ±750mV | |
| 원격 감지 최대 보상 전압 (왕복) (TYP) | 10% of rating | |||
| 내부 저항 설정 상한값 | 5250mΩ | 21000mΩ | 63000mΩ | |
| 내부 저항 설정 분해능 | 1mΩ | 2mΩ | 5mΩ | |
| 응답 전환 | FAST, SLOW | |||
| 슬루율 전환 | 25V/ms | 50V/ms | 75V/ms | |
| 12.5V/ms | 25.0V/ms | 37.5V/ms | ||
| 1.25V/ms | 2.50V/ms | 3.75V/ms | ||
| 0.125V/ms | 0.250V/ms | 0.375V/ms | ||
| 슬루율 설정 정확도 | ±(설정값의 20% + 2.5ms) | |||
| 과도 응답*3 | 6ms 이하 | |||
| 리플 노이즈*4 | p-p*5 | 700mV | 1500mV | 1750mV |
| rms*6 | 100mV | 250mV | 300mV | |
| 상승 시간*7 | 전 부하*8 | 25ms | ||
| 무 부하 | 25ms | |||
| 하강 시간*9 | 전 부하*8 | 25ms | ||
| 무 부하 | 750ms | |||
*1 200Vac 입력 시 180Vac ~ 252Vac, 400Vac 입력 시 342Vac ~ 504Vac입니다. 일정 부하에서. *2 정격 출력 전압에서 부하를 무부하에서 전 부하(정격 출력 전력/정격 출력 전압)까지 변화시켰을 때의 변화량입니다. 감지 지점에서 측정. *3 CV 모드의 응답 설정이 FAST일 때, 출력 전압이 정격 출력 전압의 ±(0.1% + 10mV) 이내로 복귀하는 시간입니다. 출력 전류의 변동 값은 설정된 출력 전압에서의 최대 전류의 50% ~ 100%입니다. *4 CV 모드의 응답 설정이 FAST일 때, 정격 출력 전류 시. JEITA RC-9131C 프로브를 사용하고 100:1 프로브를 사용하여 측정된 값입니다. *5 측정 주파수 대역 10Hz ~ 20MHz *6 측정 주파수 대역 10Hz ~ 1MHz *7 CV 모드의 응답 설정이 FAST일 때, 정격 출력 전압의 10%에서 90% 변화에 적용됩니다. *8 순수 저항 사용 시 *9 CV 모드의 응답 설정이 FAST일 때, 정격 출력 전압의 90%에서 10% 변화에 적용됩니다.
출력 전류
| 항목 | PXT20K-500 | PXT20K-1000 | PXT20K-1500 |
|---|---|---|---|
| 설정 가능 최대 전류 | 126A | 63A | 31.5A |
| 설정 정확도 | ±(정격의 0.75%) | ||
| 설정분해능 | 0.01A | 0.005A | 0.002A |
| 전원변동 | ± 240mA | ± 120mA | ± 60mA |
| 부하변동 | ± 240mA | ± 120mA | ± 60mA |
| 상승 시간 (단락) (TYP)*2 | 25ms | ||
| 하강 시간 (단락) (TYP)*3 | 5ms | ||
| 응답 전환 | FAST, SLOW | ||
| 슬루율 전환(TYP)*1 | 6A/ms | 3A/ms | 1.5A/ms |
| 3A/ms | 1.5A/ms | 0.75A/ms | |
| 0.3A/ms | 0.15A/ms | 0.075A/ms | |
| 0.03A/ms | 0.015A/ms | 0.0075A/ms | |
| 슬루율 설정 정확도 | ±(설정값의 20% + 2.5ms) | ||
*1 병렬 운전 시 구성 대수만큼 곱한 값이 됩니다. *2 CC 모드 응답 설정이 FAST인 경우. 정격 출력 전류의 10%에서 90% 변화에 적용됩니다. *3 CC 모드 응답 설정이 FAST인 경우. 정격 출력 전류의 90%에서 10% 변화에 적용됩니다.
출력전력
| 항목 | PXT20K-500 | PXT20K-1000 | PXT20K-1500 |
|---|---|---|---|
| 설정 가능 최대 전력*1 | 21000W | ||
| 설정정확도*2 | ±(정격 전력의 0.5% + 정격 전류의 0.5% × Vout) | ||
| 설정분해능 | 2W | ||
*1 병렬 운전 시에는 구성 대수를 곱한 값이 됩니다. *2 정격 전력의 5% 이상부터 보증됩니다. 정격 전력의 5% 미만은 TYP 값으로 보증됩니다.
200V 삼상 3선 입력
| 항목 | 전 기종 공통 |
|---|---|
| 공칭 정격 입력 | 200Vac ~ 240Vac, 50Hz ~ 60Hz |
| 입력 전압 범위 | 180Vac ~ 252Vac |
| 입력 주파수 범위 | 47Hz ~ 63Hz |
| 입력 전류(최대값)*1 | 80A(입력전압180V 시) |
| 입력 전력(최대값)*1 | 24kVA |
| 돌입 전류(TYP)*2 | 90A |
| 역률(TYP)*1 | 0.96 |
| 출력 유지 시간 | 10ms 이상 |
*1 정격 출력전류에서의 정격 출력전력일 때. *2 POWER 스위치를 켤 때의 피크전류 최대값입니다. (입력 필터의 콘덴서로의 서지전류는 제외)
400V 삼상 3선 입력
| 항목 | 전 기종 공통 |
|---|---|
| 공칭 정격 입력 | 380Vac ~ 480Vac, 50Hz ~ 60Hz |
| 입력 전압 범위 | 342Vac ~ 504Vac |
| 입력 주파수 범위 | 47Hz ~ 63Hz |
| 입력 전류(최대값)*1 | 40A(입력전압 342V 시) |
| 입력 전력(최대값)*1 | 24kVA |
| 돌입 전류(TYP)*2 | 70A |
| 역률(TYP)*1 | 0.96 |
| 출력 유지 시간 | 10ms 이상 |
*1 정격 출력전류에서의 정격 출력전력일 때. *2 POWER 스위치를 켤 때의 피크전류 최대값입니다. (입력 필터의 콘덴서로의 서지전류는 제외)
표시
| 항목 | PXT20K-500 | PXT20K-1000 | PXT20K-1500 | |
|---|---|---|---|---|
| 전압계 | 최대 표시 | ± 600.00V | ± 1200.00V | ± 1800.00V |
| 표시 정확도 | ±(0.1% of reading + 0.2% of rating) | |||
| 전류계 | 최대 표시 | ± 168.000A | ± 84.000A | ± 42.000A |
| 표시 정확도 | ±(0.75 % of rating) | |||
| 전력계 | 최대 표시 전력*1 | ± 24.000kW | ||
| 표시 정확도 | 전압계와 전류계의 적산값을 표시 | |||
| 동작 표시 | 출력 온/오프 | 전면 패널의 OUTPUT LED가 녹색으로 점등 | ||
| 동작 모드 | 디스플레이 좌상부에 다음을 표시 CV 모드 시: CV 아이콘 CC 모드 시: CC 아이콘 CP 모드 시: CP 아이콘 | |||
| 원격(LAN) | 디스플레이 좌상부에 다음을 표시 미연결: 적색 LAN 아이콘 연결 준비 중: 주황색 LAN 아이콘 연결 중: 녹색 LAN 아이콘 | |||
| 알람 | 작동한 보호 기능의 내용을 디스플레이에 표시 | |||
| SCPI 오류 | 현재 발생하고 있는 오류를 디스플레이에 표시 | |||
| POWER 오프 | 잔류 전하 경고, 디스플레이가 소등된 후 재기동을 하는 취지를 표시 | |||
| 키 잠금 | 키 잠금 상태를 디스플레이 우상부에 표시 | |||
| 센싱 | 센싱 유효 시에는 디스플레이 우상부에 센싱 아이콘을 표시 | |||
| 병렬 운전 시 | 슬레이브 기기에 슬레이브 기기의 상태를 표시 | |||
| 외부 제어 | 디지털 입출력이 유효할 때 디스플레이 우측 상단에 EXT 아이콘을 표시 | |||
| 시퀀스 실행 중 | 디스플레이 우측 상단에 RUN 아이콘을 표시 | |||
| 동기 상태 | 디스플레이 우측 상단에 Sync 아이콘을 표시 | |||
| 출력 지연 중 | 디스플레이 좌측 상단에 노란색 마크를 표시 | |||
*1 10kW 미만은 단위가 W가 됩니다.
보호기능 LOW알람
| 항목 | PXT20K-500 | PXT20K-1000 | PXT20K-1500 | |
|---|---|---|---|---|
| OVP(과전압 보호) | 보호 동작 | 출력 오프, 디스플레이에 「OVP」 표시. 슬레이브기에서는 「SLV OVP」 표시. | ||
| 설정범위 | 50V ~ 550V | 100V ~ 1100V | 150V ~ 1650V | |
| 설정 정확도 | ±(설정값의 0.1% + 정격값의 0.2%) | |||
| 설정분해능 | 0.05V | 0.1V | 0.1V | |
| OCP(과전류 보호) | 보호 동작 | 출력 오프, 디스플레이에 「OCP」 표시. 슬레이브기에서는 「SLV OCP」 표시. | ||
| 설정범위*1 | 12A ~ 132A | 6A ~ 66A | 3A ~ 33A | |
| 설정 정확도 | ±(0.75 % of rating) | |||
| 설정분해능 | 0.01A | 0.005A | 0.002A | |
| OPP(과전력 보호) | 보호 동작 | 출력 오프, 디스플레이에 「OPP」 표시. 슬레이브기에서는 「SLV OPP」 표시. | ||
| 설정범위*1 | 2kW ~ 24kW | |||
| 설정 정확도 | ±(정격 전력의 1.0% + 정격 전류의 1.0% × Vout) | |||
| 설정분해능 | 2W | |||
| UVP(저전압 보호) | 보호 동작 | 출력 오프, 디스플레이에 「UVP」 표시. 슬레이브기에서는 「SLV UVP」 표시. | ||
| 설정범위 | 0V ~ 500V | 0V ~ 1000V | 0V ~ 1500V | |
| 선택 가능 | 활성화 / 비활성화 | |||
| 설정 정확도 | ±(설정값의 0.1% + 정격값의 0.2%) | |||
| 설정분해능 | 0.05V | 0.1V | 0.1V | |
| 워치독 알람 (통신 이상 보호) | 보호 동작 | 출력 오프, 디스플레이에 「WDOG」 표시 | ||
| 설정범위 | 1s ~ 3600s | |||
| 선택 가능 | 활성화 / 비활성화 | |||
| 외부 알람 LOW 레벨 (외부 입력 알람 감지) | 보호 동작 | 출력 오프, 디스플레이에 「EXT LOW」 표시 | ||
*1 병렬 운전 시에는 구성 대수만큼 곱한 값이 됩니다.
보호기능 HIGH알람
| 항목 | 전 기종 공통 | |
|---|---|---|
| Reverse Alarm(역접속 검출 보호) | 보호 동작 | 출력 오프, 디스플레이에 「REVE」 표시. |
| OHP (과열 보호) | 보호 동작 | 출력 오프, 디스플레이에 「OHP」 표시. 슬레이브기에서는 「SLV OHP」 표시. |
| Line OVP(계통 과전압 보호) | 보호 동작 | 출력 오프, 디스플레이에 「LOVP」 표시. 슬레이브기에서는 「SLV LOVP」 표시. |
| 설정범위 | 입력 전압 정격 200Vac 모델: 200V ~ 258V 입력 전압 정격 400Vac 모델: 380V ~ 516V | |
| Line UVP(계통 저전압 보호) | 보호 동작 | 출력 오프, 디스플레이에 「LUVP」 표시. 슬레이브기에서는 「SLV LUVP」 표시. |
| 설정범위 | 입력 전압 정격 200Vac 모델: 175V 이하 입력 전압 정격 400Vac 모델: 333V 이하 | |
| Line Frequency Error(계통 주파수 이상 보호) | 보호 동작 | 출력 오프, 디스플레이에 「FREQ」 표시. 슬레이브기에서는 「SLV FREQ」 표시. |
| 검출값 | 42Hz / 68Hz | |
| External Alarm HIGH Level(외부 입력 알람 검출) | 보호 동작 | 출력 오프, 디스플레이에 「EXT HIGH」 표시 |
| Parallel Communication Error(병렬 운전 통신 이상 검출) | 보호 동작 | 출력 오프, 디스플레이에 「PARA COM」 표시 |
| Para Other Slave Alarm (병렬 운전 Slave 이상 발생) | 보호 동작 | 출력 오프, 디스플레이에 「SLV OTHR」 표시 |
| Incorrect Slave Alarm(대상 외 기기 접속) | 보호 동작 | 출력 오프, 디스플레이에 「SLV INC」 표시 |
| Too many connections(과다 병렬 접속) | 보호 동작 | 출력 오프, 디스플레이에 「TOO MANY」 표시 |
| Hardware ERR*1 (하드웨어 오류) | 보호 동작 | 출력 오프, 디스플레이에 「ERRH」 표시. 슬레이브기에서는 「SLV ERRH」 표시. |
| Software ERR*2 (소프트웨어 오류) | 보호 동작 | 출력 오프, 디스플레이에 「ERRS」 표시. 슬레이브기에서는 「SLV ERRS」 표시. |
*1 하드웨어와 관련된 이상이 감지되어 내부 장치가 비상 정지한 경우 발생합니다. *2 소프트웨어와 관련된 이상이 감지되어 내부 장치가 비상 정지한 경우 발생합니다.
외부 아날로그 입출력
| 항목 | 전 기종 공통 | ||
|---|---|---|---|
| 입력부 | 입력점 수 | 2점 | |
| 전압(CV)외부전압제어 | 설정범위 | 정격 출력 전압의 0% ~ 100% | |
| 입력 전압 범위 | 0 V ~ +5 V または0 V ~ +10 V(선택 가능) | ||
| 정확도 | ±(1 % of rating) | ||
| 전류(CC)외부전압제어 전력(CP)외부전압제어*1 | 설정범위 | 정격전류, 정격전력의0 % ~ 100 % | |
| 입력 전압 범위 | 0 V ~ +5 V または0 V ~ +10 V(선택 가능) | ||
| 정확도 | ±(1 % of rating) | ||
| 출력부 | 출력 점수 | 2점 | |
| 전압 모니터(VMON) 전류 모니터(IMON) | 모니터 범위 | 정격 출력 전압의 0% ~ 100% | |
| 출력 전압 범위 | 0 V ~ 5 V 또는0 V ~ 10 V(선택 가능) | ||
| 정확도 | ±(1 % of rating) | ||
*1 전류 제어, 전력 제어 중 하나를 선택
외부 디지털 입력
| 항목 | 전 기종 공통 | |
|---|---|---|
| 고정 입력점수 | 1점 (극성 전환 가능) | |
| 선택 입력점수 | 5점 (극성 전환 가능) | |
| 입력 형식 | 포토커플러 절연 입력(전류 싱크/소스 출력 모두 대응) | |
| 고정 기능 | ALARM INPUT | HIGH 알람 발생 |
| 선택 기능 | OFF | 단자를 사용하지 않음 |
| OUTPUT ON | 신호 입력으로 출력 켜기 | |
| OUTPUT OFF | 신호 입력으로 출력 끄기 | |
| OUTPUT CTRL | 신호 입력으로 출력 켜기/끄기 | |
| L ALARM IN | 신호 입력으로 LOW 알람 발생 | |
| ALARM CLR | 신호 입력으로 LOW 알람 해제 | |
| SEQ RUN | 신호 입력으로 시퀀스 시작/종료 | |
| SEQ PAUSE | 신호 입력으로 시퀀스 정지/재개 | |
| SEQ TRIG IN | 신호 입력으로 시퀀스용 트리거 입력 | |
| ACQUIRE TRIG | 신호 입력으로 계측용 트리거 입력 | |
| MEM1 RECALL | 신호 입력으로 프리셋 메모리 1 호출 | |
| MEM2 RECALL | 신호 입력으로 프리셋 메모리 2 호출 | |
| INTEG CTRL | 신호 입력으로 적산 계측 시작/정지 | |
| INTEG RESET | 신호 입력으로 적산 계측 데이터 리셋 | |
| 외부 회로 전원 범위 | 12V ~ 24Vdc (± 10%) | |
외부 디지털 출력
| 항목 | 전 기종 공통 | |
|---|---|---|
| 출력 점수 | 6점 (극성 전환 가능) | |
| 출력 형식 | 반도체 릴레이 출력 | |
| 선택 기능 | OFF | 단자를 사용하지 않음 |
| OUTPUT ON | 출력 켜짐 시 신호 출력 | |
| POWER ON | 전원이 켜지고 출력이 가능할 때 신호 출력 | |
| H ALARM OUT | HIGH 알람 발생 시 신호 출력 | |
| L ALARM OUT | LOW 알람 발생 시 신호 출력 | |
| CC STATUS | CC 모드 동작 시 신호 출력 | |
| CV STATUS | CV 모드 동작 시 신호 출력 | |
| SEQ STATUS | 시퀀스 실행 시 신호 출력 | |
| SEQ TRIG OUT | 시퀀스용 트리거 출력 | |
| EXT DIN BUSY | 디지털 입력이 BUSY 상태일 때 신호 출력 | |
| MEM1 ACT TIME | 프리셋 메모리 1 설정 완료 시 신호 출력 | |
| MEM2 ACT TIME | 프리셋 메모리 2 설정 완료 시 신호 출력 | |
| RELAY DRIVE | DC OUTPUT 단자의 출력 온/오프와 연동하여 약 100ms의 시간차 신호 출력. Ch.6에만 설정 가능. | |
통신 인터페이스
| 항목 | 전 기종 공통 | |
|---|---|---|
| 공통 사양 | 소프트웨어 프로토콜 | IEEE 표준 488.2-1992 |
| 명령어 언어 | SCPI Specification 1999.0 사양에 준수 | |
| RS232C | 하드웨어 | D-SUB 9핀 커넥터 ボーレート:1200 / 2400 /4800 / 9600 / 19200 / 38400 / 57600 / 115200 bps 데이터 길이: 8비트, 정지 비트: 1비트, 패리티 비트: 없음 흐름 제어: 없음/CTS-RTS |
| 프로그램 메시지 터미네이터 | 수신 시 LF, 송신 시 LF | |
| USB (디바이스) | 하드웨어 | 표준 B 타입 소켓 USB2.0 사양 준수, 통신 속도 480 Mbps (High Speed) |
| 프로그램 메시지 터미네이터 | 수신 시: LF 또는 EOM, 송신 시: LF + EOM | |
| 디바이스 클래스 | USBTMC-USB488 디바이스 클래스 사양 준수 | |
| USB (호스트) | 하드웨어 | 표준 A 타입 소켓 USB2.0 사양 준수, 통신 속도 480 Mbps (High Speed) |
| LAN | 하드웨어 | IEEE 802.3 100BASE-TX/10BASE-T Ethernet |
| 통신 프로토콜 | SCPI-RAW, SCPI-Telnet, HiSLIP, VXI-11 | |
| 프로그램 메시지 터미네이터 | SCPI-RAW: 수신 시 LF, 송신 시 LF HiSLIP: 수신시LF 또는END、송신시LF + END | |
| 대응 규격 | LXI Version 1.5 Specifications 2016 | |
각종 기능
| 항목 | 전 기종 공통 | ||
|---|---|---|---|
| 동기 기능 (클록 동기) | 개요 | EXT SYNC 커넥터를 사용하여 다른 PXT 시리즈와 연결한 후 내부 클록으로 동기화를 설정하면 디스플레이에 SYNC 아이콘이 표시됩니다. | |
| 시퀀스 동기 | 프로그램 시작, 스텝 시작 동기화 | ||
| 측정 동기 | 측정 시작 동기화 | ||
| 출력 동기 | 출력 온/오프 동기화 | ||
| 시퀀스 기능 | 동작 모드 | CV 모드, CC 모드, CP 모드 | |
| 최대 프로그램 수 | 30 | ||
| 최대 스텝 수 | 10000 | ||
| 스텝 실행 시간 | 1ms ~ 3600000s | ||
| 루프 횟수 | 1 ~ 100000 또는 무한 | ||
| 출력 온/오프 지연 기능 | 설정 시간 | 0.0s ~ 99.9s | |
| 설정분해능 | 0.1s | ||
| 과전류 보호(OCP) 지연 기능 | 설정 시간 | 1ms ~ 2000ms | |
| 설정분해능 | 1ms | ||
| 멀티 채널(VMCB) 기능 | 마스터 장치와 PC 간의 연결 | LAN, USB, RS232C | |
| 슬레이브 장치와의 연결 | LAN | ||
| 측정 트리거 | 측정 시작 조건 (트리거 소스) | 측정 시작 조건 선택 가능 (디스플레이에서 입력 시, 원격 제어로 명령 입력 시, 외부 제어로 신호 입력 시, 동기 조작 시, 출력 오프 시) | |
| 측정 횟수 | 1 ~ 65536 | ||
| 측정 지연 시간 | 설정범위 | 0s ~ 100s | |
| 설정분해능 | 0.1ms | ||
| 측정 간격 | 설정범위 | 0.1ms ~ 3600s | |
| 설정분해능 | 0.1ms | ||
| 측정 시간 | 설정범위 | 0.1ms ~ 1s | |
| 설정분해능 | 0.1ms | ||
| I-V 특성 기능 | 동작 모드 | CV 모드, CC 모드 | |
| 설정 항목 수 | 3점 ~ 100점 (점과 점 사이는 직선으로 보간) | ||
| 프리셋 메모리 | 메모리 수 | 20 | |
| 저장 항목 | CV, CC, CP 각 모드에서의 설정값, 보호 기능 설정값, IR 설정값 | ||
| 셋업 메모리 | 메모리 수 | 21 | |
| 저장 항목 | 출력 온/오프, 출력 전압값/출력 전류값/출력 전력값, 출력 모드(Output Mode), 응답(Response), 슬루율(Slew Rate), 우선 동작 모드(Priority when output is ON), 블리더 기능(Bleeder), 출력 지연(Output Delay), I-V 특성의 점수(Count), 내부 저항값(IR), 과전압 보호(OVP), 저전압 보호(UVP, UVP Enable), 과전류 보호(OCP, Delay), 과전력 보호(OPP), 계통 과전압 보호(Line OVP), 측정 트리거 설정(Source, Count, Delay, Enable, Timer), 적산 설정(Gate, Reset) | ||
| 키 잠금 | 레벨 1 | 출력 온/오프 및 프리셋 메모리 호출 가능 | |
| 레벨 2 | 출력 온/오프 가능 | ||
| 레벨 3 | 출력 오프 가능 | ||
| 병렬 운전 대수 | 최대 25대 ※10대 이상의 병렬 운전을 원하시는 분은 문의해 주십시오 | ||
일반 사양
| 항목 | PXT20K-500 | PXT20K-1000 | PXT20K-1500 | |
|---|---|---|---|---|
| 질량 | 약 38kg | 약 38kg | 약 37kg | |

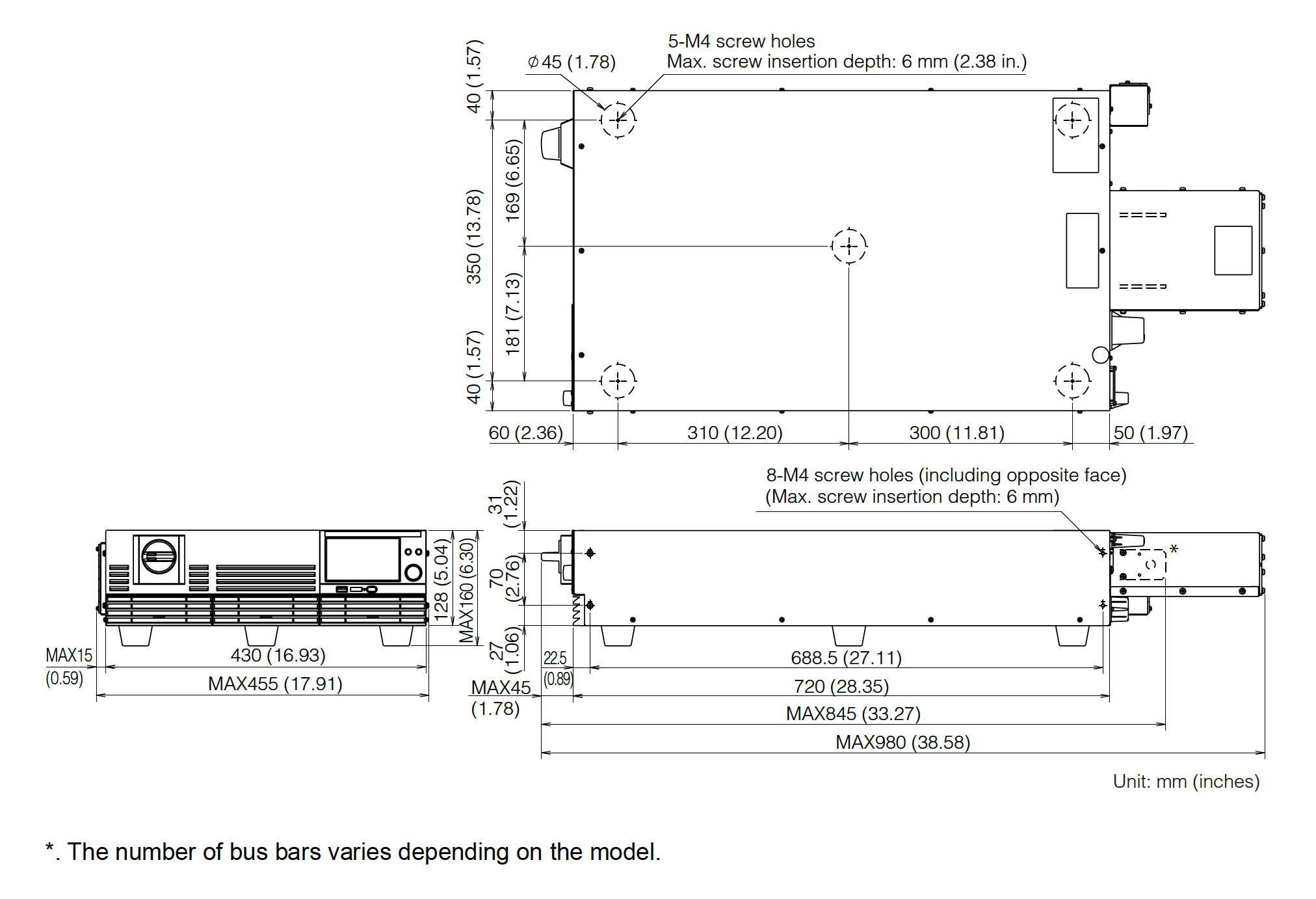

| 치수 | 430(455)W × 128(160)H × 720(980)Dmm(최대 치수) 자세한 내용은 외형 치수도를 참조하십시오. | |||
| 환경 조건 | 동작 환경 | 실내 사용, 과전압 카테고리 II | ||
| 작동 온도 | 0 ℃ ~ +50 ℃ | |||
| 작동 습도 | 20 %rh ~ 85 %rh (결로 없음) | |||
| 보관 온도 | -25 ℃ ~ +60 ℃ | |||
| 보관 습도 | 90 %rh 이하 (결로 없음) | |||
| 고도 | 2000m까지 | |||
| 냉각 방식 | 팬에 의한 강제 공랭 | |||
| 부속품 | INPUT 단자 커버, 외부 컨트롤용 커넥터 키트(1세트), 케이스 접속선, OUTPUT 단자 커버, DC OUTPUT 단자용 나사(1세트), EXT SYNC 커넥터 커버, SENSING 단자 커버, SENSING 커넥터(2개), 동기 운전 신호 케이블 키트, 안전을 위해(1권), China RoHS 시트(1매), 스타트 가이드(1권), 중량물 경고 스티커(1매) | |||
| 내전압 | 입력 – GND 간 | 2200Vac, 1분간 | ||
| 입력 – 출력 간 | ||||
| 출력 – GND 간 | 1800Vdc, 1분간 | 1800Vdc, 1분간 | 3000Vdc, 1분간 | |
| 절연 저항 | 입력 – GND 간 | 30 MΩ, 500 Vdc | ||
| 입력 – 출력 간 | 30 MΩ, 1000 Vdc | |||
| 접지 전압 | ± 1000V | ± 1000V | +2000 V / -1000 V | |
| 전자퍄 적합성(EMC) *1*2 | 다음 지침 및 규격의 요구 사항에 적합 EMC 지침 2014/30/EU EN 61326-1(Class A*3) | |||
| 안전성*1 | 다음 지침 및 규격의 요구 사항에 적합 저전압 지침 2014/35/EU*2 EN 61010-1(Class I*4, 과전압 카테고리II , 오염도 2*5) | |||
*1 특주품 및 개조품에는 적용되지 않습니다. *2 본체에 CE 마크/UKCA 마크가 표시된 모델에 한함. *3 PXT 시리즈는 Class A 기기입니다. 공업 환경에서의 사용을 목적으로 합니다. PXT 시리즈를 주거 지역에서 사용하면 간섭의 원인이 될 수 있습니다. 그러한 경우에는 라디오나 TV 방송의 수신 간섭을 방지하기 위해, 사용자가 전자파 방출을 감소시키는 특별한 조치를 취해야 할 수도 있습니다. *4 PXT 시리즈는 Class I 기기입니다. PXT 시리즈의 보호 도체 단자를 반드시 접지하십시오. 올바르게 접지되지 않은 경우 안전성이 보장되지 않습니다. *5 오염이란 절연 내력 또는 표면 저항률의 저하를 일으킬 수 있는 이물질(고체, 액체 또는 기체)이 부착된 상태입니다. 오염도 2는 비전도성 오염만 존재하며, 때때로 결로에 의해 일시적으로 전도성이 될 수 있는 상태를 상정합니다.
외형 치수도(mm)
Options
부하 케이블
지원: PXT20K-500
지원: PXT20K-1000, PXT20K-1500
