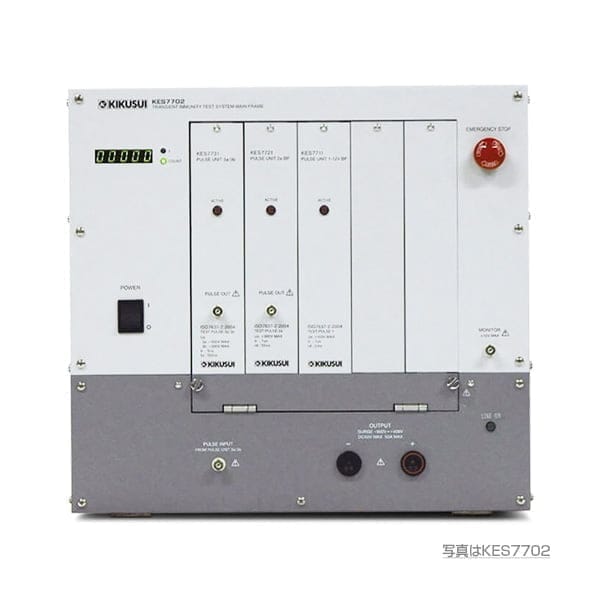

메인프레임 50A
KES7702
価格お問い合わせ
- 메인프레임 50A | CDN 내장
- ISO7637-2.2004, ISO7637-2.2011, ISO7637-3.2007, ISO16750-2.2010 완전 적합
- Pulse5b용 로드 덤프 서프레서 제공
- 유닛 방식으로 컴팩트한 케이스 구현
- 출력 단자는 ISO7637-2 규격에서 규정된 높이 50mm로 설정
- CDN은 60V/50A와 60V/100A 두 가지 종류를 제공합니다.
- 전용 소프트웨어(일본어 지원)를 통해, 조건 설정 및 시험기 제어가 가능합니다.
- JASO D001-94 펄스 유닛을 제공합니다.
제품 개요
KES7700 시리즈는 컴팩트한 유닛 방식을 채택한 과도 서지 시험기입니다. 펄스 유닛마다 서지 발생 회로를 탑재하고 있으며, ISO7637-2, ISO7637-3, ISO16750-2, JASO D001, SAE J1113 規格 등에 적합합니다. 또한 자동차 제조사 독자 規格에 대해서도 폭넓게 대응하고 있습니다.
ISO7637 規格은 펄스 1, 펄스 2a, 펄스 3a/3b를, ISO16750-2 規格은 펄스 5a/5b를 규정합니다. 각 펄스는 자동차가 정상 작동 시 와이어 하니스에 연결된 전자 장비에 의해 발생하는 전자기적 현상이나 스위치 개폐 시의 전자기 결합, 또한 배터리 차단 시 발전기가 발생하는 로드 덤프 서지 등을 시뮬레이션하여, 차량용 전자 장비의 내성을 시험합니다. 이 시험에서는 차량용 전자 장비에 대한 오작동 및 파괴를 평가합니다.
사양
제품 사양
Open in a new window
| 형명 | KES7702 | KES7703 |
|---|---|---|
| CDN 용량 | DC60Vmax 50AMax | DC60Vmax 100AMax |
| 구동 전원 | AC100V~AC240V(공장 출하 시 설정※) 50/60Hz 500VA 이하 | |
| 외형 치수 | 440W×405H×605Dmm | 440W×405H×620Dmm |
| 질량 | 약 45kg | 약 48kg |
| PC 인터페이스 | RS232C | |
| 펄스 유닛 | 플러그인 타입: 5유닛(폭 250mm까지) 외부 접속 타입: 2유닛 | |
| 기타 | 외부 전원 제어 출력(EUT용 직류 전원 아날로그 제어 단자) 모니터 단자(100:1), 외부 정지 단자, 경고 표시등용 단자(DC24V, 500mA max) 비상 정지 스위치 | |
※공장 출고 시 AC100V/110V/115V/120V/200V/220V/230V/240V 설정 중에서 선택.
