펄스 유닛 1-12V

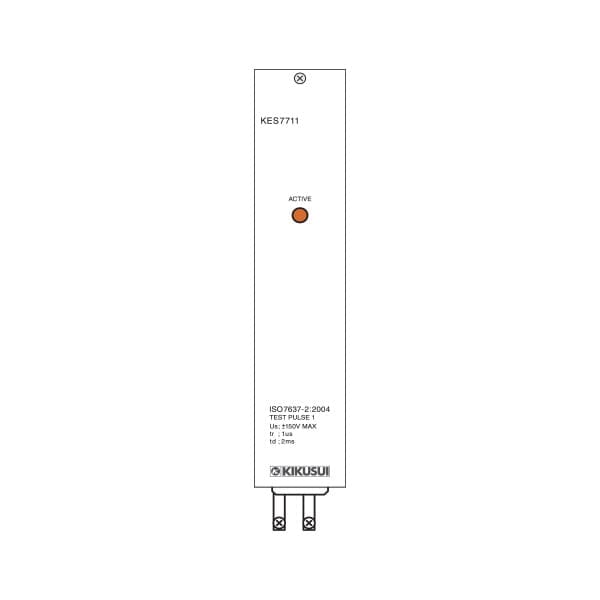

KES7711A
価格お問い合わせ
- 펄스 유닛 1-12V
- ISO7637-2.2004, ISO7637-2.2011, ISO7637-3.2007, ISO16750-2.2010 완전 적합
- Pulse5b용 로드 덤프 서프레서 제공
- 유닛 방식으로 컴팩트한 케이스 구현
- 출력 단자는 ISO7637-2 규격에서 규정된 높이 50mm로 설정
- CDN은 60V/50A와 60V/100A 두 가지 종류를 제공합니다.
- 전용 소프트웨어(일본어 지원)를 통해, 조건 설정 및 시험기 제어가 가능합니다.
- JASO D001-94 펄스 유닛을 제공합니다.
제품 개요
KES7711A 및 KES7713B/7714는 ISO 규격 및 SAE 규격에서 요구하는 테스트 펄스 1을 발생하는 펄스 유닛입니다. 펄스 1은 유도성 부하에서 전원을 차단함으로써 발생하는 과도 현상을 시뮬레이션합니다.
사양
제품 사양
Open in a new window
| 형명 | KES7711A |
|---|---|
| 펄스 유닛 | 플러그인 타입 |
| 피크 전압(Us) | ±20.0V~±150.0V(0.1V 스텝) |
| 출력 임피던스(Ri) | 2Ω, 4Ω, 10Ω |
| 상승 시간(tr) | 1μs(+0μs, -0.5μs) |
| 펄스 폭(td) | CDN 출력 시: 2000μs±400μs(무부하 시), 1500μs±300μs(10Ω 부하 시) 1000μs±200μs(4Ω 부하 시), 600μs±120μs(2Ω 부하 시) PLUSEOUT 출력 시:200μs~500μs(출력단 개방 시 고정값) |
| 반복 간격(t1) | CDN 출력 시:0.5s~99s(0.1s 스텝) PLUSEOUT 출력 시:0.2s~99s(0.1s 스텝) |
| DC 컷 시간(t2) | CDN 출력 시:2ms~200ms(1ms 스텝), PLUSEOUT 출력 시:0ms |
| 서지 지연 시간(t3) | 100μs 미만 |
| 구동 전원 | 메인프레임에서 공급 |
| 소비 전력 | – |
| 외형 치수 | 50W×260H×330Dmm |
| 질량 | 약 2.7kg |
● DC 컷 시간을 2ms~200ms 범위에서 설정할 수 있습니다. ● 극성을 반전시킨 정극성 파형도 출력하므로 ISO 規格 이외의 자동차 제조사 독자 규격도 지원합니다. ● 출력 임피던스:2Ω, 4Ω, 10Ω 선택 가능으로 ISO 規格 이외의 자동차 제조사 독자 규격도 지원합니다.
