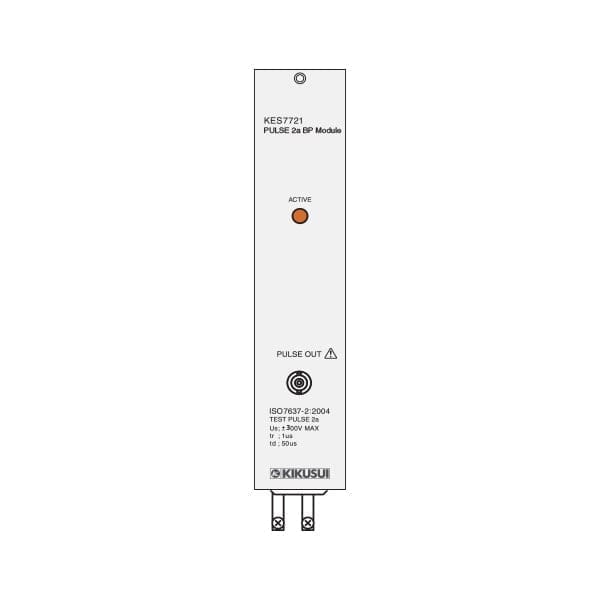

펄스 유닛 2a
KES7721
価格お問い合わせ
- 펄스 유닛 2a
- ISO7637-2.2004, ISO7637-2.2011, ISO7637-3.2007, ISO16750-2.2010 완전 적합
- Pulse5b용 로드 덤프 서프레서 제공
- 유닛 방식으로 컴팩트한 케이스 구현
- 출력 단자는 ISO7637-2 규격에서 규정된 높이 50mm로 설정
- CDN은 60V/50A와 60V/100A 두 가지 종류를 제공합니다.
- 전용 소프트웨어(일본어 지원)를 통해, 조건 설정 및 시험기 제어가 가능합니다.
- JASO D001-94 펄스 유닛을 제공합니다.
제품 개요
KES7721은 ISO 규격이나 SAE 규격에서 요구하는 테스트 펄스 2a를 발생시키는 펄스 유닛입니다. 펄스 2a는 DUT와 병렬로 연결된 장치의 전류가 돌발적으로 차단됨으로써 와이어 하네스의 인덕턴스가 발생하는 과도 현상을 시뮬레이션합니다.
사양
제품 사양
Open in a new window
| 형명 | KES7721 |
|---|---|
| 펄스 유닛 2a | 플러그인 타입 |
| 피크 전압(Us) | ±20.0V~±150.0V(0.1V 스텝) |
| 출력 임피던스(Ri) | 2Ω, 4Ω, 10Ω |
| 상승 시간(tr) | 1μ(s+0μs, -0.5μs) |
| 펄스 폭(td) | 50μs±10μs(무부하 시), 40μs±8.0μs(4Ω 부하 시), 12μs±2.4μs(2Ω 부하 시) |
| 반복 간격(t1) | 0.2s~99s(0.1s 스텝) |
| DC 컷 시간(t2) | 1ms~100ms(1ms 스텝) |
| 서지 지연 시간(t3) | 100μs 미만 |
| 구동 전원 | 메인프레임에서 공급 |
| 소비 전력 | – |
| 외형 치수 | 50W×260H×330Dmm |
| 질량 | 약 2.5kg |
● 출력 임피던스: 2 Ω, 4 Ω, 10 Ω 선택 가능으로 ISO7637-2.2004 規格 및 자동차 제조업체 자체 規格도 지원합니다. ● 극성을 반전시킨 부극성 파형도 출력하므로 ISO7637-3.2007 規格 및 자동차 제조업체 자체 規格도 지원합니다.
