RS232CRS485USB

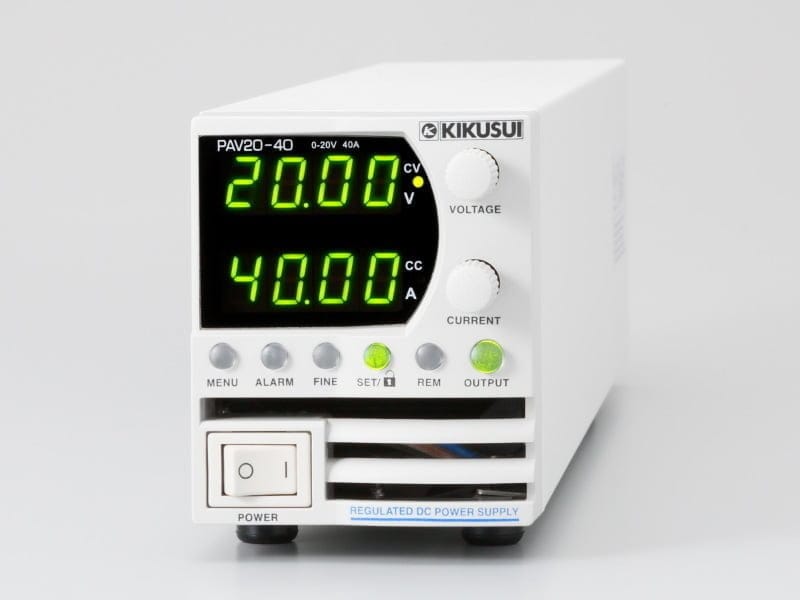

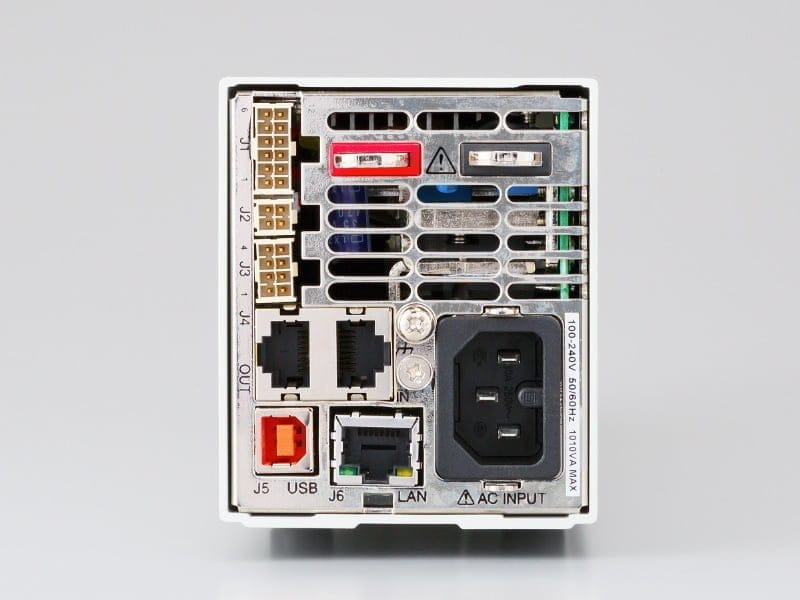

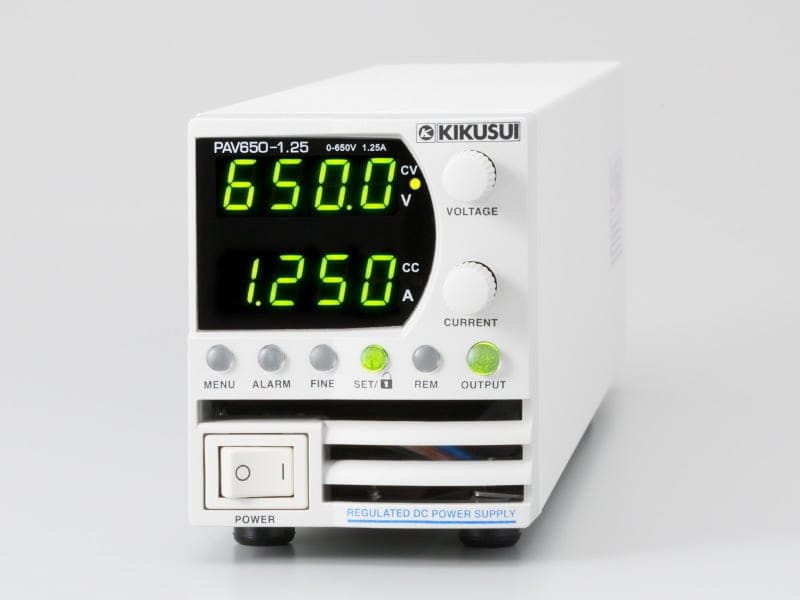

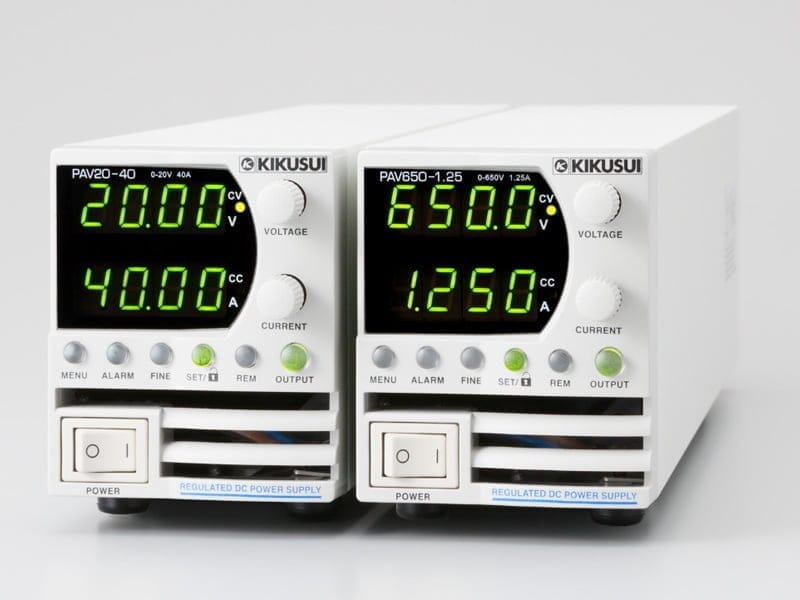

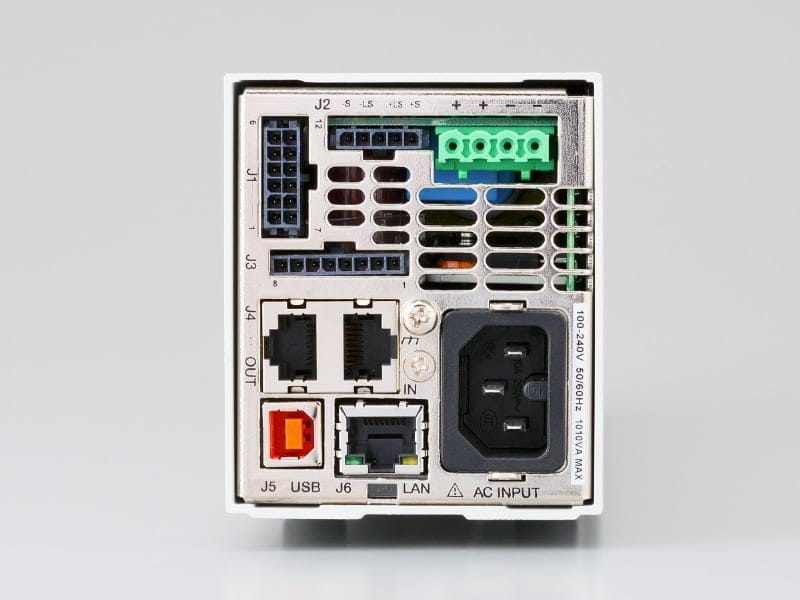

스마트 가변 스위칭전원
PAV 시리즈 | 600W 타입
価格お問い合わせ
- 2U 벤치탑 타입
- 휴대에 편리한 손바닥 사이즈
- 출력 전력: 200W/400W/600W/800W (4가지 타입)
- 출력 전압: 10V~650V (8가지 타입)
- USB/RS232C/RS485 표준 장비 (LAN은 공장 옵션)
- 총 64개 모델 (LAN 포함 모델 포함)
| 이미지 | 형명 | Output CV [V] | Output CC [A] | 標準価格 | WEBかんたんお見積り | ||
|---|---|---|---|---|---|---|---|
 | PAV10-60 | 10V | 60 | 5 | 150 | オープン価格（お問い合わせください） | |
| PAV10-60 with LAN | 10V | 60 | 5 | 150 | オープン価格（お問い合わせください） | |
| PAV20-30 | 20V | 30 | 5 | 75 | オープン価格（お問い合わせください） | |
| PAV20-30 with LAN | 20V | 30 | 5 | 75 | オープン価格（お問い合わせください） | |
| PAV36-18 | 36V | 18 | 5 | 25 | オープン価格（お問い合わせください） | |
| PAV36-18 with LAN | 36V | 18 | 5 | 25 | オープン価格（お問い合わせください） | |
| PAV60-10 | 60V | 10 | 12 | 8 | オープン価格（お問い合わせください） | |
| PAV60-10 with LAN | 60V | 10 | 12 | 8 | オープン価格（お問い合わせください） | |
| PAV100-6 | 100V | 6 | 15 | 5 | オープン価格（お問い合わせください） | |
| PAV100-6 with LAN | 100V | 6 | 15 | 5 | オープン価格（お問い合わせください） | |
| PAV160-4 | 160V | 4 | 10 | 2 | オープン価格（お問い合わせください） | |
| PAV160-4 with LAN | 160V | 4 | 10 | 2 | オープン価格（お問い合わせください） | |
| PAV320-2 | 320V | 2 | 30 | 1.5 | オープン価格（お問い合わせください） | |
| PAV320-2 with LAN | 320V | 2 | 30 | 1.5 | オープン価格（お問い合わせください） | |
| PAV650-1 | 650V | 1 | 60 | 1 | オープン価格（お問い合わせください） | |
| PAV650-1 with LAN | 650V | 1 | 60 | 1 | オープン価格（お問い合わせください） |
라인업
| 이미지 | 형명 | Output CV [V] | Output CC [A] | 標準価格 | WEBかんたんお見積り | ||
|---|---|---|---|---|---|---|---|
| PAV10-60 | 10V | 60 | 5 | 150 | オープン価格（お問い合わせください） | |
| PAV10-60 with LAN | 10V | 60 | 5 | 150 | オープン価格（お問い合わせください） | |
| PAV20-30 | 20V | 30 | 5 | 75 | オープン価格（お問い合わせください） | |
| PAV20-30 with LAN | 20V | 30 | 5 | 75 | オープン価格（お問い合わせください） | |
| PAV36-18 | 36V | 18 | 5 | 25 | オープン価格（お問い合わせください） | |
| PAV36-18 with LAN | 36V | 18 | 5 | 25 | オープン価格（お問い合わせください） | |
| PAV60-10 | 60V | 10 | 12 | 8 | オープン価格（お問い合わせください） | |
| PAV60-10 with LAN | 60V | 10 | 12 | 8 | オープン価格（お問い合わせください） | |
| PAV100-6 | 100V | 6 | 15 | 5 | オープン価格（お問い合わせください） | |
| PAV100-6 with LAN | 100V | 6 | 15 | 5 | オープン価格（お問い合わせください） | |
| PAV160-4 | 160V | 4 | 10 | 2 | オープン価格（お問い合わせください） | |
| PAV160-4 with LAN | 160V | 4 | 10 | 2 | オープン価格（お問い合わせください） | |
| PAV320-2 | 320V | 2 | 30 | 1.5 | オープン価格（お問い合わせください） | |
| PAV320-2 with LAN | 320V | 2 | 30 | 1.5 | オープン価格（お問い合わせください） | |
| PAV650-1 | 650V | 1 | 60 | 1 | オープン価格（お問い合わせください） | |
| PAV650-1 with LAN | 650V | 1 | 60 | 1 | オープン価格（お問い合わせください） |
사양
PAV 시리즈 600W 타입
출력
Open in a new window
| 항목/형명 | PAV10-60 | PAV20-30 | PAV36-18 | PAV60-10 | PAV100-6 | PAV160-4 | PAV320-2 | PAV650-1 |
|---|---|---|---|---|---|---|---|---|
| 정격 출력 전압*1 | 10V | 20V | 36V | 60V | 100V | 160V | 320V | 650V |
| 정격 출력 전류*2 | 60A | 30A | 18A | 10A | 6A | 4A | 2A | 1A |
| 정격 출력 전력 | 600W | 600W | 648W | 600W | 600W | 640W | 640W | 650W |
AC입력
Open in a new window
| 항목/형명 | PAV10-60 | PAV20-30 | PAV36-18 | PAV60-10 | PAV100-6 | PAV160-4 | PAV320-2 | PAV650-1 |
|---|---|---|---|---|---|---|---|---|
| 공칭 정격 입력 | 100Vac～240Vac 련속 입력、50Hz～60Hz、단상 | |||||||
| 입력 전압 범위 | 85Vac～265Vac | |||||||
| 입력 주파수 범위 | 47Hz～63Hz | |||||||
| 입력 전류（typ）*3（100Vac/200Vac） | 7.48A/3.69A | 7.22A/3.56A | 7.70A/3.80A | 7.13A/3.52A | 7.13A/3.52A | 7.47A/3.69A | 7.59A/3.75A | |
| 역률（typ）（100Vac/200Vac、정격 출력 전력시） | 0.99/0.98 | |||||||
| 효율（typ）*3 | 81%/83% | 84%/86% | 85%/87% | 85%/87% | 85%/87% | 86.5%/88.5% | 87%/88.5% | 86.5%/88.5% |
| 돌입 전류（100Vac/200Vac）*4 | 30A/30A 이하 | 30A/30A 이하 | ||||||
정 전압 모드
Open in a new window
| 항목/형명 | PAV10-60 | PAV20-30 | PAV36-18 | PAV60-10 | PAV100-6 | PAV160-4 | PAV320-2 | PAV650-1 | |
|---|---|---|---|---|---|---|---|---|---|
| 최대 전원 변동*5(정격 출력 전압 기준) | 0.01% +2mV | 0.01% | |||||||
| 최대 부하 변동*6(정격 출력 전압 기준) | |||||||||
| 리플 노이즈*7 | 20MHz, p-p | 50mV | 50mV | 50mV | 50mV | 80mV | 100mV | 150mV | 250mV |
| 5Hz~1MHz, rms | 5mV | 5mV | 5mV | 12mV | 15mV | 10mV | 30mV | 60mV | |
| 온도 계수 | 30PPM/℃ (30분 워밍업 후, 정격 출력 전압 대비) | ||||||||
| 경시 드리프트*8(정격 출력 전압 기준) | 0.05% +2mV | 0.02% | |||||||
| 초기 드리프트*9(정격 출력 전압 기준) | 0.05% +2 mV | 0.05% | |||||||
| 원격 감지 최대 보상 전압 (단방향 (+ 또는 – 측)) | 1V | 1V | 2V | 3V | 5V | 5V | |||
| 立ち上がり時間*10 | 50ms | 50ms | 50ms | 50ms | 100ms | 55ms | 75ms | 75ms | |
| 하강 시간 | 전 부하 시*10 | 25ms | 25ms | 25ms | 25ms | 80ms | 65ms | 85ms | 85ms |
| Td(typ)*11 | 285ms | 425ms | 450ms | 570ms | 1370ms | — | |||
| 무부하 시a*12 | 65ms | 110ms | 155ms | 175ms | 375ms | — | |||
| 무부하 시b*13 | 280ms | 470ms | 470ms | 500ms | 1200ms | 2000ms | 2500ms | 3000ms | |
| 과 응답시간*14 | 1ms 이하 | 2ms 이하 | |||||||
| 출력 유지 시간(typ)*15 | 15ms | 20ms | 16ms | 14ms | |||||
정전류 모드
Open in a new window
| 항목/형명 | PAV10-60 | PAV20-30 | PAV36-18 | PAV60-10 | PAV100-6 | PAV160-4 | PAV320-2 | PAV650-1 |
|---|---|---|---|---|---|---|---|---|
| 최대 전원변동*5（정격출력전류에 대해） | 0.01% +2mA | 0.02% | ||||||
| 최대 부하변동*16（정격출력전류에대해） | 0.01% +5mA | 0.09% | ||||||
| 내장 부품의 온도 드리프트에 의한 부하 변동 (정격 출력 전류 대비) | 0.15% 이하（부하조건변동후의30분간） | 0.05% 이하（부하조건변동후의30분간） | ||||||
| 리플노이즈*17（5Hz～1MHz、rms） | 150mA | 75mA | 25mA | 8mA | 5mA | 2mA | 1.5mA | 1mA |
| 온도 계수 | 100PPM/℃ (30분 워밍업 후, 정격 출력 전류 대비) | |||||||
| 경과 드리프트*8（정격출력전류에 대해） | 0.05% | |||||||
| 초기 드리프트*9（정격출력전류에 대해） | 0.3% | 0.15% | 0.1% | 0.1% | ||||
보호 기능
Open in a new window
| 항목/형명 | PAV10-60 | PAV20-30 | PAV36-18 | PAV60-10 | PAV100-6 | PAV160-4 | PAV320-2 | PAV650-1 |
|---|---|---|---|---|---|---|---|---|
| 폴드백 보호 | 정전압 모드로부터 정전류모드에、또는 정정전류모드로 부터 정전압모드에 전환시 출력 절단.선택 설정 가능. | |||||||
| 과전압 보호(OVP) | 인버터 차단 방식.OVP 값이상의 출력전압설정을 방지、및OVP 값 이상의 출력과전압이 발생할경우에 출력 차단. | |||||||
| 과전압 보호 전압 설정 범위 | 0.5V～12V | 1V～24V | 2V～40V | 5V～66V | 5V～110V | 5V～176V | 5V～353V | 5V～717V |
| 저 전압 제한（UVL） | UVL 값이하의 출력전압 설정을 방지.외부 콘트롤시는 무효. | |||||||
| 저 전압 보호（UVP） | UVP 값이하의 출력전압이 저하할 경우 출력 차단. | |||||||
| 과열 보호 | 내부 부품의 발열이 안전가동온도를 넘기 전 출력을 차단. | |||||||
설정 및 리드백(USB/RS232C/RS485, 옵션 LAN 인터페이스)
Open in a new window
| 항목/형명 | PAV10-60 | PAV20-30 | PAV36-18 | PAV60-10 | PAV100-6 | PAV160-4 | PAV320-2 | PAV650-1 | |
|---|---|---|---|---|---|---|---|---|---|
| 출력전압 설정 | 정확도 | 정격 출력 전압의0.05% | 출력 전압의0.05% +정격 출력전압의0.05% | ||||||
| 소수점 이하의 설정자리수 | 3자리 | 2자리 | |||||||
| 분해능 | 정격 출력 전압의 약1／60000 | ||||||||
| 출력 전류 설정 | 정확도*18 | 출력 전류의0.1% + 정격 출력전류의0.1% | 정격 출력전류의0.2% | ||||||
| 소수점 이하의 설정자리수 | 3자리 | 4자리 | |||||||
| 분해능 | 정격 출력 전류의 약1／60000 | ||||||||
| 출력 전압 리드백 | 정확도 | 정격 출력 전압의0.05% | 출력 전압의0.05% +정격 출력전압의0.05% | ||||||
| 분해능 | 정격 출력 전압의 약1／60000 | ||||||||
| 출력 전류 리드백 | 정확도*18 | 출력 전류의0.1% +정격 출력 전류의0.3% | |||||||
| 분해능 | 정격 출력 전류의 약1／60000 | ||||||||
전면 패널
Open in a new window
| 항목/형명 | PAV10-60 | PAV20-30 | PAV36-18 | PAV60-10 | PAV100-6 | PAV160-4 | PAV320-2 | PAV650-1 | |
|---|---|---|---|---|---|---|---|---|---|
| 제어 기능 |
| ||||||||
| 출력 전압 표시 | 정확도 | 정격 출력 전압의 0.5%±1 카운트 | |||||||
| 소수점 이하의 표시 자릿수 | 2자리 | 1자리 | |||||||
| 출력 전류 표시 | 정확도 | 정격 출력 전류의 0.5%±1 카운트 | |||||||
| 소수점 이하의 표시 자릿수 | 2자리 | 3자리 | |||||||
| LED 표시 | 녹색: FINE, MENU, SET, ALARM, REM, OUTPUT, CV, CC 적색: ALARM (OVP, UVP, OTP, FOLD, AC FAIL) | ||||||||
| 설정 키 | FINE, MENU, SET, ALARM, REM, OUTPUT | ||||||||
- *1 최소 전압은 정격 출력 전압의 0.1%
- *2 최소 전류는 정격 출력 전류의 0.2%
- *3 입력 전압 100Vac/200Vac, 정격 출력 전력 시, 주위 온도 25℃, LAN 옵션 내장 시 효율은 0.5% 감소, 입력 전류는 0.5% 증가
- *4 내장 노이즈 필터부로의 입력 서지 전류(지속 시간 0.2ms 이하)는 제외
- *5 85Vac~132Vac 또는 170Vac~265Vac, 정격 부하
- *6 무부하에서 전체 부하로, 입력 전압 일정, 원격 감지로 감지 지점 측정
- *7 정격 출력 전압 10V~100V 모델은 JEITA 규격 RC-9131A에 따라 1:1 프로브를 사용하여 측정, 정격 출력 전압 160V~650V 모델은 10:1 프로브를 사용하여 측정, 주위 온도 0℃에서는 시동 후 1분 이상 경과 후 측정
- *8 입력 전압, 부하 및 주위 온도 일정 조건에서 30분 워밍업 후, 8시간 이상의 간격을 두었을 경우
- *9 입력 전압, 부하 및 주위 온도 일정 조건에서 전원 인가 후 30분간
- *10 정격 저항 부하, 정격 출력 전압의 10% ⇔ 90%
- *11 출력 전압을 반복적으로 강하시킬 경우, Td는 특정 전압 강하에서 다음 전압 강하까지의 최단 기간
- *12 정격 출력 전압의 90%에서 10% 값으로, 출력 전압을 반복적으로 강하시킬 경우, 특정 전압 강하에서 다음 전압 강하까지의 기간이 Td보다 긴 경우
- *13 정격 출력 전압의 90%에서 10% 값으로, 출력 전압을 반복적으로 강하시킬 경우, 특정 전압 강하에서 다음 전압 강하까지의 기간이 Td보다 짧은 경우
- *14 출력 전압이 정격 출력 전압의 0.5% 이내로 복귀하는 시간. 부하 전류 변동 값은 정격의 10%~90%, 출력 전압은 정격의 10%~100%, 로컬 센싱 시
- *15 정격 출력 전력 시
- *16 정전류 모드에서 출력 전압을 하한에서 정격까지 변경했을 때의 값, 입력 전압 일정
- *17 정격 출력 전압 10V 모델은 출력 전압이 2V~10V 값, 정격 출력 전류 시. 그 외 모델은 출력 전압이 정격의 10%~100% 값, 정격 출력 전류 시 정격 출력 전압 160V~650V 모델은 10:1 프로브를 사용하여 측정
- *18 출력 전류 제어에서는 전류의 정확도와 선형성 및 모니터 정확도는 초기 드리프트와 내장 부품의 온도 드리프트에 의한 부하 변동을 포함하지 않음
*1 최소 전압은 정격 출력 전압의 0.1% *2 최소 전류는 정격 출력 전류의 0.2% *3 입력 전압 100Vac/200Vac, 정격 출력 전력 시, 주위 온도 25℃, LAN 옵션 내장 시 효율은 0.5% 감소, 입력 전류는 0.5% 증가 *4 내장 노이즈 필터부로의 입력 서지 전류(지속 시간 0.2ms 이하)는 제외 *5 85Vac~132Vac 또는 170Vac~265Vac, 정격 부하 *6 무부하에서 전체 부하로, 입력 전압 일정, 원격 감지로 감지 지점 측정 *7 정격 출력 전압 10V~100V 모델은 JEITA 규격 RC-9131A에 따라 1:1 프로브를 사용하여 측정, 정격 출력 전압 160V~650V 모델은 10:1 프로브를 사용하여 측정, 주위 온도 0℃에서는 시동 후 1분 이상 경과 후 측정 *8 입력 전압, 부하 및 주위 온도 일정 조건에서 30분 워밍업 후, 8시간 이상의 간격을 두었을 경우 *9 입력 전압, 부하 및 주위 온도 일정 조건에서 전원 인가 후 30분간 *10 정격 저항 부하, 정격 출력 전압의 10% ⇔ 90% *11 출력 전압을 반복적으로 강하시킬 경우, Td는 특정 전압 강하에서 다음 전압 강하까지의 최단 기간 *12 정격 출력 전압의 90%에서 10% 값으로, 출력 전압을 반복적으로 강하시킬 경우, 특정 전압 강하에서 다음 전압 강하까지의 기간이 Td보다 긴 경우 *13 정격 출력 전압의 90%에서 10% 값으로, 출력 전압을 반복적으로 강하시킬 경우, 특정 전압 강하에서 다음 전압 강하까지의 기간이 Td보다 짧은 경우 *14 출력 전압이 정격 출력 전압의 0.5% 이내로 복귀하는 시간, 부하 전류 변동 값은 정격의 10%~90%, 출력 전압은 정격의 10%~100%, 로컬 센싱 시 *15 정격 출력 전력 시 *16 정전류 모드에서 출력 전압을 하한에서 정격까지 변경했을 때의 값, 입력 전압 일정 *17 정격 출력 전압 10V 모델은 출력 전압이 2V~10V 값, 정격 출력 전류 시, 그 외 모델은 출력 전압이 정격의 10%~100% 값, 정격 출력 전류 시, 정격 출력 전압 160V~650V 모델은 10:1 프로브를 사용하여 측정 *18 출력 전류 제어에서는 전류의 정확도와 선형성 및 모니터 정확도는 초기 드리프트와 내장 부품의 온도 드리프트에 의한 부하 변동을 포함하지 않음
*12
*13
모든 타입 공통
외부 제어
Open in a new window
| 출력 전압의 외부 전압 제어 | 정격 출력 전압의 0%～100%（인가 전압 범위 선택 가능: 0V～5V / 0V～10V）정확도와 선형성：정격 출력 전압의 ±0.5% |
|---|---|
| 출력 전류의 외부 전압 제어*1 | 정격 출력 전류의 0%～100%（인가 전압 범위 선택 가능: 0V～5V / 0V～10V）정확도와 선형성：정격 출력 전류의 ±1% |
| 출력 전압의 외부 저항 제어 | 정격 출력 전압의 0%～100%（부가 저항 범위 선택 가능: 0Ω～5kΩ / 0Ω～10kΩ）정확도와 선형성：정격 출력 전압의 ±1% |
| 출력 전류의 외부 저항 제어*1 | 정격 출력 전류의 0%～100%（부가 저항 범위 선택 가능: 0Ω～5kΩ / 0Ω～10kΩ）정확도와 선형성：정격 출력 전류의 ±1.5% |
| 출력 차단（SO）제어 | 외부 전압 인가：0V～0.6V / 4V～15V, 또는 접점 스위치. 정/부 논리 선택 가능 |
| 출력 전류 모니터*1 | 모니터 전압 범위 선택 가능：0V～5V / 0V～10V, 정확도：1% |
| 출력 전압 모니터 | 모니터 전압 범위 선택 가능：0V～5V / 0V～10V, 정확도：1% |
| 정상 동작 상태 신호 | 정상（4V～5V）, 이상（0V）, 출력 저항 500Ω |
| 병렬 운전*2*3 | 6대까지 가능. 전류 밸런스 기능을 탑재한 원 컨트롤 방식 |
| 직렬 운전*4 | 2대까지 가능 |
| 정전압/정전류 동작（CV/CC）판별 신호 | 오픈 컬렉터 출력（최대 인가 전압 30V, 최대 싱크 전류 10mA） 정전류（CC）동작 시 로우 레벨（온）, 정전압（CV）동작 시 하이 레벨（오프） |
| 출력 온/오프 제어（ILC） | 접점 스위치 등으로 출력 차단 가능（최대 단자간 전압：5V）개방 시：출력 오프, 단락 시：출력 온 |
| 로컬/리모트 | 외부 전압 인가 또는 개방/단락으로 전환 가능 로컬：2V～15V 또는 개방, 리모트：0V～0.6V 또는 단락 |
| 외부 제어 상태 신호 | 오픈 컬렉터 출력（최대 인가 전압: 30V, 최대 싱크 전류:10mA） 로컬 동작 시 하이 레벨（오프）, 외부 제어 시 로우 레벨（온） |
| 트리거 출력 신호 | 최대 로우 레벨 출력 신호：0.8V 최소 하이 레벨 출력 신호：3.8V, 최대 하이 레벨 출력 신호：5V 최대 소스 전류：16mA, 출력 트리거 신호 폭：20μs（typ） |
| 트리거 입력 신호 | 최대 로우 레벨 입력 신호：1.2V 최소 하이 레벨 입력 신호：3.5V, 최대 하이 레벨 입력 신호：5V 최대 싱크 전류：16mA, 정방향 에지 트리거 폭：10μs（min） Tr/Tf：1μs（max） |
| 프로그램 신호 출력 1 | 오픈 컬렉터 출력（최대 인가 전압 25V, 최대 싱크 전류 100mA） |
| 프로그램 신호 출력 2 |
*1 출력 전류 제어에서 전류의 정확도와 선형성 및 모니터 정확도는 초기 드리프트와 내장 부품의 온도 드리프트에 의한 부하 변동은 포함하지 않습니다. *2 동일 정격의 PAV 시리즈 2대 이상 운전에서는 최소 부하 전류는 정격의 5% 이상입니다. 정격 출력 전압 160V～650V 모델：4대 이하 운전에서는 최소 부하 전류는 정격의 5% 이상, 4대를 초과하는 운전에서는 최소 부하 전류는 정격의 20% 이상입니다. *3 합계 전류를 마스터기에 표시하는 경우의 전류계 표시 정확도는 정격 전류 합계의 2%±1카운트입니다. *4 보호용 외부 다이오드가 필요합니다.
환경 조건
Open in a new window
| 작동 주변 온도, 습도 | 0℃ ~ 50℃, 20%RH ~ 90%RH (결로 없을 것) |
|---|---|
| 보관 주변 온도, 습도 | -20℃ ~ 85℃, 10%RH ~ 95%RH (결로 없을 것) |
| 설치 장소 | 실내, 과전압 카테고리 II 고도: 최대 3000m (2000m 초과 시 작동 주변 온도 저감 필요) 2000m ~ 3000m 구간에서는 작동 주변 온도가 0℃ ~ 40℃ |
기구
Open in a new window
| 냉각 방식 | 내장 팬에 의한 강제 공랭 |
|---|---|
| 질량 | 1.9kg이하：200W、400W타입（정격출력전압이10V～100V、및160V～650V의 모델） 2.0kg이하：600W、800W타입（정격출력전압이160V～650V의 모델） 2.1kg이하：600W、800W타입（정격출력전압이10V～100V의 모델） |
| 치수 | 외형도 참조 |
| 내 진동 | IEC60068-2-64 |
| 내 충격 | 196.1m/s2（20G）이하、정현반파、11ms、비 포장、비동작시（IEC60068-2-27） |
안전성/EMC
Open in a new window
| 안전성 | 다음 지침 및 규격의 요구 사항에 적합 저전압 지침 2014/35/EU UL/EN/IEC 61010-1 (Class I *1, 오염도 2 *2) ● 정격 출력 전압이 10V, 20V, 36V, 60V인 모델 출력 단자 및 각종 신호 단자는 비위험 전압 ● 정격 출력 전압이 100V, 160V, 320V, 650V인 모델 출력 단자, J1, J2 단자는 위험 전압 (다른 신호 단자는 비위험 전압) | |
|---|---|---|
| EMC | 다음 지침 및 규격의 요구 사항에 적합 EMC 지침 2014/30/EU EN/IEC 61326-1 (EN55022 준거) | |
| 내전압*3 | ● 정격 출력 전압이 10V, 20V, 36V인 모델 4242Vdc: 입력-출력 (각종 신호 단자 포함) 간 2828Vdc: 입력-FG 간 707Vdc: 출력 (각종 신호 단자 포함)-FG 간 | ● 정격 출력 전압이 60V, 100V인 모델 4242Vdc: 입력-출력 (각종 신호 단자 포함) 간 2828Vdc: 입력-FG 간 707Vdc: 각종 신호 단자 (J1/J2 단자 제외)-FG 간 1910Vdc: 출력 및 J1/J2 단자-각종 신호 단자 (J1/J2 단자 제외) 간 1380Vdc: 출력 및 J1/J2 단자-FG 간 |
| ● 정격 출력 전압이 160V, 320V인 모델 2970Vdc: 입력-출력 (각종 신호 단자 포함) 간 2828Vdc: 입력-FG 간 707Vdc: 각종 신호 단자 (J1/J2 단자 제외)-FG 간 4242Vdc: 입력-각종 신호 단자 (J1/J2 단자 제외) 간 3200Vdc: 출력 및 J1/J2 단자-각종 신호 단자 (J1/J2 단자 제외) 간 2000Vdc: 출력 및 J1/J2 단자-FG 간 | ● 정격 출력 전압이 650V인 모델 3704Vdc: 입력-출력 (각종 신호 단자 포함) 간 2828Vdc: 입력-FG 간 707Vdc: 각종 신호 단자 (J1/J2 단자 제외)-FG 간 4242Vdc: 입력-각종 신호 단자 (J1/J2 단자 제외) 간 4244Vdc: 출력 및 J1/J2 단자-각종 신호 단자 (J1/J2 단자 제외) 간 2780Vdc: 출력 및 J1/J2 단자-FG 간 | |
| 절연 저항 | 100MΩ 이상 (25℃, 70%rh) | |
| 잡음 단자 전압 | IEC/EN 61326-1, Class B, FCC part15-B, VCCI-B | |
| 잡음 전계 강도 | IEC/EN 61326-1, Class A *4, FCC part15-A, VCCI-A | |
*1 본 제품은 Class I 기기입니다. 본 제품의 보호 도체 단자를 반드시 접지하십시오. 올바르게 접지되지 않은 경우 안전이 보장되지 않습니다. *2 오염이란 절연 내력 또는 표면 저항률의 저하를 일으킬 수 있는 이물(고체, 액체 또는 기체)이 부착된 상태입니다. 오염도 2는 비전도성 오염만 존재하고 때때로 결로에 의해 일시적으로 전도성이 될 수 있는 상태를 가정하고 있습니다. *3 시험 전압 인가 시간: 1분간 *4 본 제품은 Class A 기기입니다. 공업 환경에서의 사용을 목적으로 합니다. 본 제품을 주택 지역에서 사용하면 간섭의 원인이 될 수 있습니다. 그러한 경우에는 라디오나 텔레비전 방송의 수신 간섭을 방지하기 위해 사용자에 의한 전자파 방사를 감소시키는 특별한 조치가 필요할 수 있습니다.
Options
전원 코드
※본체에는 PAV/J가 부속되어 있습니다.

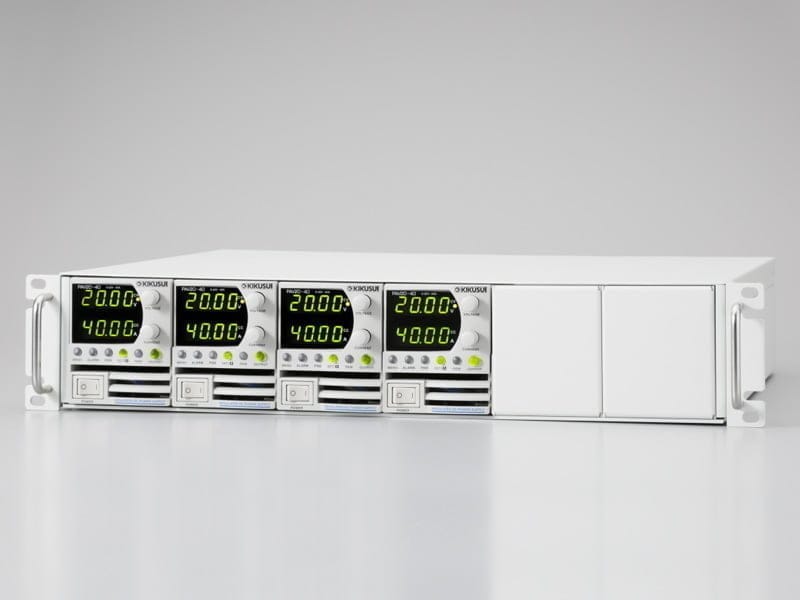

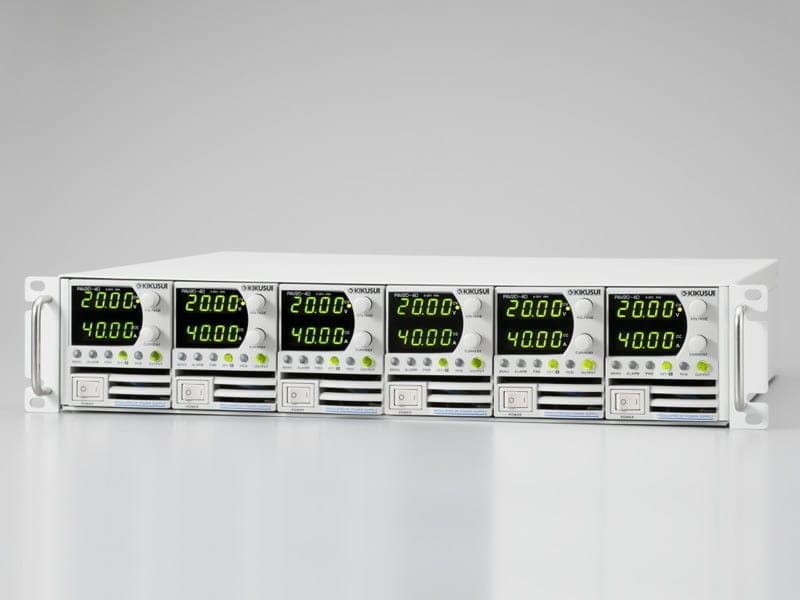

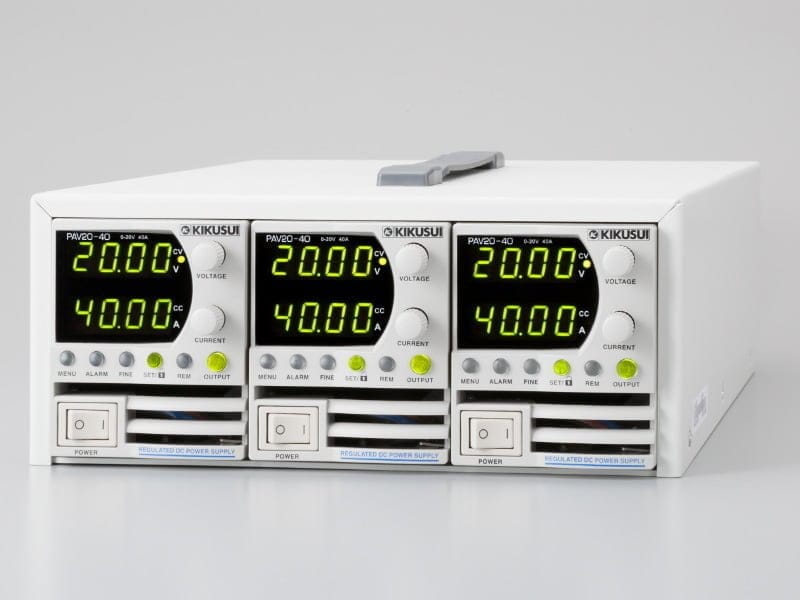

1 하우징 커버 랙 마운트
