전기 안전 규격 시험 멀티 분석기 TOS9300 시리즈
- AC/DC 내전압
- 절연 저항 시험기
- 부분 방전 시험기
- 접지 도통 시험기
- 누설 전류 시험기
내전압, 절연 저항, 접지 도통, 누설 전류, 부분 방전의 각 시험에 멀티 대응하는 올라운드 플레이어
제품 개요
TOS9300 시리즈는 전자 기기/전자 부품에 대해 여러 종류의 안전 시험을 할 수 있는 전기 안전 규격 시험 멀티 분석기입니다. 안전 시험의 종류에는 내전압 시험, 절연 저항 시험, 접지 도통 시험, 누설 전류 시험(접촉 전류 시험, 보호 도체 전류 시험, 환자 누설 전류 시험), 부분 방전 시험이 있습니다. 필요한 시험 조합에 따라 기종 구성되어 있으므로, 1대로 낭비 없이 다양한 안전 시험에 대응할 수 있습니다. 연구 개발 설비, 품질 보증 시험 및 규격 인증 기관의 시험 설비, 생산 라인의 설비에 적합합니다.
- 올인 원 모델 등장(TOS9303LC)
- 부분 방전 기능 포함 모델로 절연 진단 가능(TOS9301PD)
- 새로 개발한 앰프로 최대 40A의 AC/DC 양방향 접지 도통 시험 가능(접지 도통 시험 탑재 기종)
- 절연 파괴의 검출 감도를 설정 가능
- AC5kV/100mA, DC7.2kV/100W의 내전압 시험 기능
- 접촉 전류/보호 도체 전류/환자 누설 전류 시험 가능(TOS9303LC)
- LAN/USB/RS232C 표준 장비
- 시인성이 높은 컬러 액정 디스플레이 채용, 각 시험에서의 측정값이나 규격 개요 등을 표시
- 고전압 스캐너는 단독으로 시험기로부터의 출력을 분배 가능, 당사 기존 모델 내전압/절연 저항 시험기[TOS5300 시리즈 등]와의 접속도 가능(TOS9320)
| 형명 | 대응 시험 항목 | |||||
|---|---|---|---|---|---|---|
| AC내전압 | DC내전압 | 절연 저항 | 접지 도통 | 누설 전류 | 부분 방전 | |

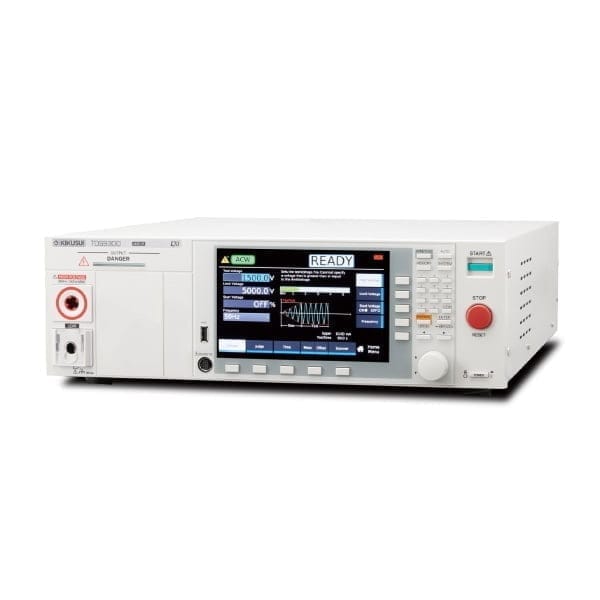

| TOS9300 | ● | ● | ||||
| TOS9301 | ● | ● | ● | |||
| TOS9301PD | ● | ● | ● | ● | ||
| TOS9302 | ● | ● | ||||
| TOS9303 | ● | ● | ● | ● | ||
| TOS9303LC | ● | ● | ● | ● | ● | |
| TOS9311 | ● | ● | ● | |||
| TOS9320 | 4ch고전압 스캐너, 접촉 확인 기능, 단체로 시험기부터의 출력을 분배 가능 | |||||
라인업
특징・기능

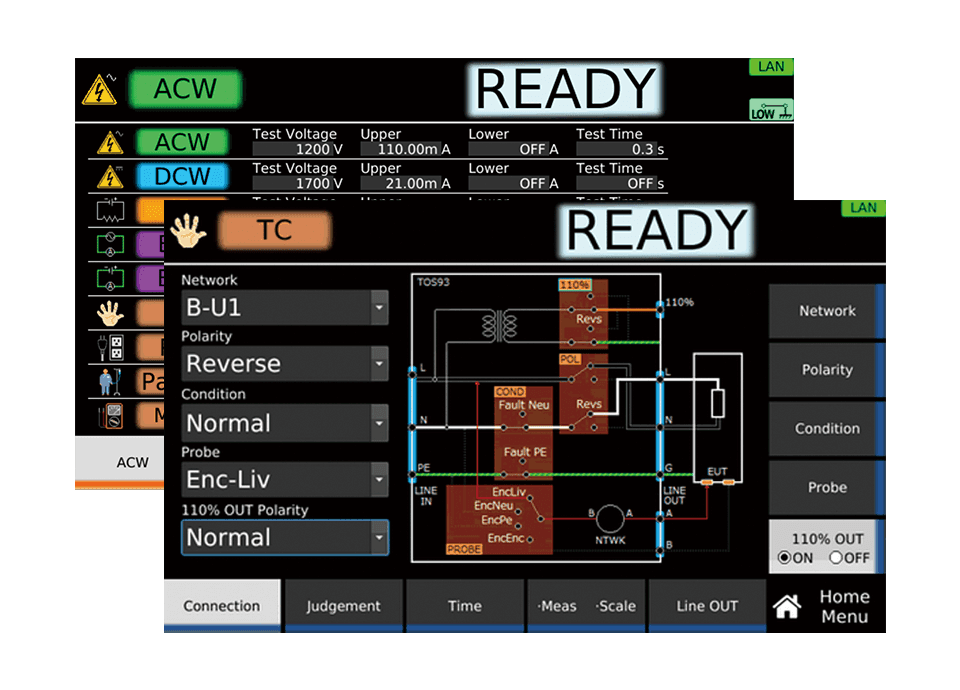

컬러 액정 디스플레이 채용으로 스타일 일신!
7인치 디스플레이에 각 시험 설정값이나 개요, 도면을 표시하여 시인성은 물론, 알기 쉬운 조작을 실현하고 있습니다.

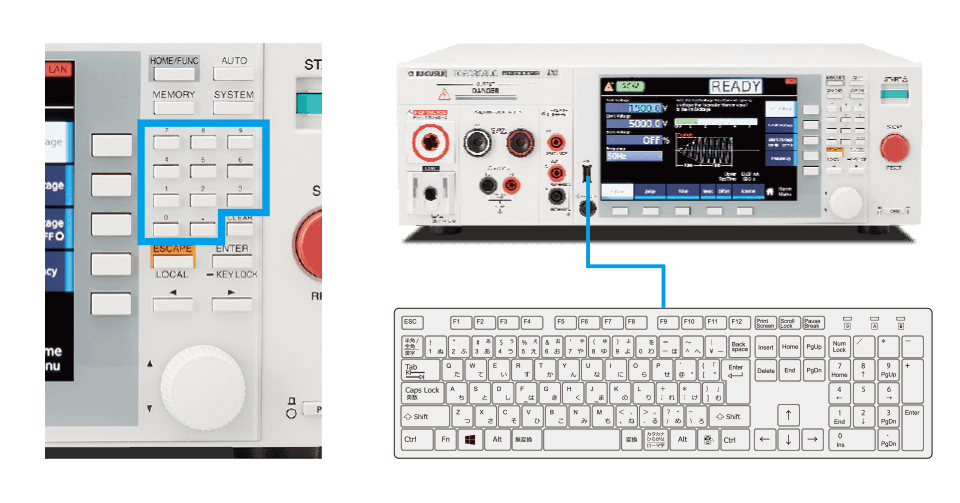

10KEY 배치에 의한 조작성 향상
로터리 노브 스위치 외에 10KEY를 새롭게 장비. 설정값을 다이렉트 입력으로 설정 가능. 또한 전면 패널의 USB 커넥터에 키보드를 연결하면 키보드*에서 숫자/문자를 입력할 수 있습니다.
*사용 가능한 키보드 타입은 106 또는 109 일본어 키보드, 및 101 또는 104 영어 키보드

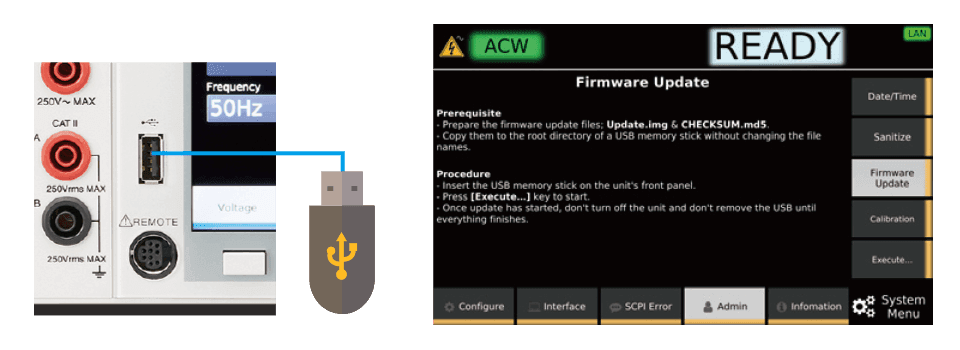

USB로 펌웨어 업 가능
본 제품의 펌웨어는 소지하신 USB 메모리를 사용하여 간단하게 업데이트할 수 있습니다. 업데이트 파일은 당사 웹사이트에서 다운로드할 수 있습니다.

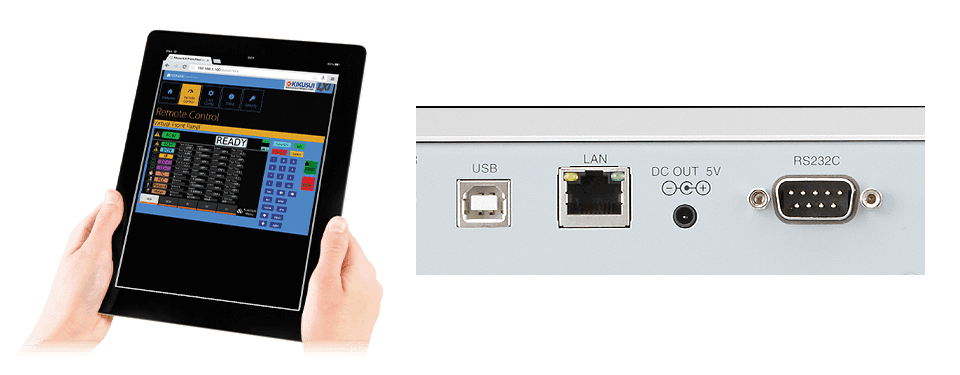

LAN(LXI), USB, RS232C를 표준 장비
LAN(LXI), USB2.0, USB-TMC 준거 USB, 및 RS232C 인터페이스를 표준 장비하고 있습니다.
PC, 스마트폰, 태블릿의 웹 브라우저에서 TOS9300 시리즈에 내장된 웹 서버에 접속하여 제어할 수 있습니다.

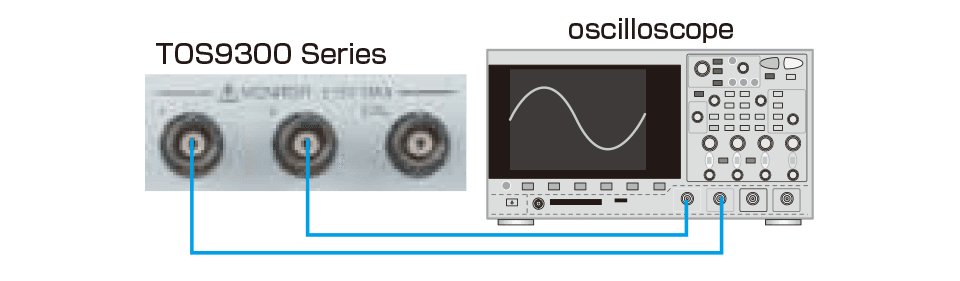

I/V 모니터 단자(아날로그 모니터)
후면 패널의 I/V 단자에서 출력되는 신호에 의해, 전류 센서나 고전압 프로브를 사용하지 않고 내전압 시험 중의 전류 파형/전압 파형을 오실로스코프로 확인할 수 있습니다.
BNC 케이블로 오실로스코프에 접속 가능. ※BNC 케이블은 옵션으로 준비되어 있지 않습니다. 별도로 사용자께서 준비해 주십시오.

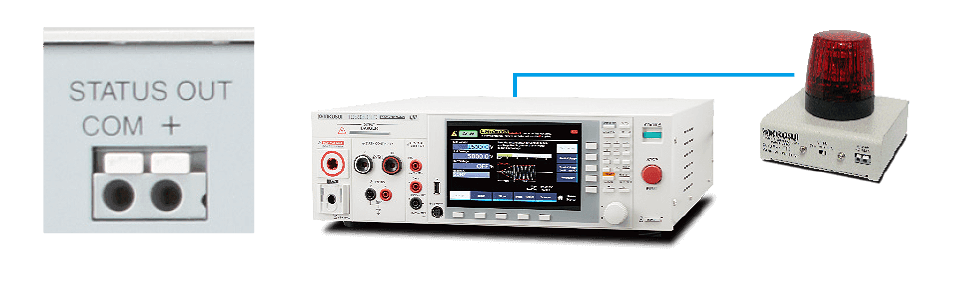

STATUS OUT 커넥터
후면 패널의 STATUS 커넥터에서 옵션 경고등 유닛(PL02A-TOS)으로 신호가 출력됩니다. 고전압 출력 중이나 시험 NG 상태를 경고등 등을 접속하여 구동시킬 수 있습니다.

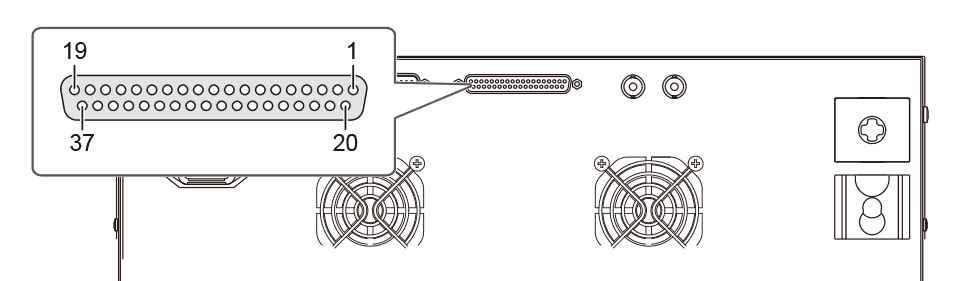

SIGNAL I/O 커넥터
리어 패널에는 시작/정지 조작이나 신호 출력을 갖춘 SIGNAL I/O를 탑재하고 있습니다.
TOS9300의 예(SIGNAL I/O 커넥터는 모든 기종에서 공통)

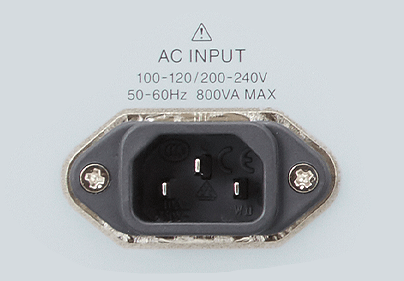

월드와이드 대응
글로벌하게 사용 가능! 입력 전원을 변경하지 않고 해외 공장에서도 그대로 사용 가능. 출력 주파수 선택 가능! 입력 측의 전원 환경에 의존하지 않습니다. 주파수 50Hz/60Hz의 안정된 시험 전압을 공급.

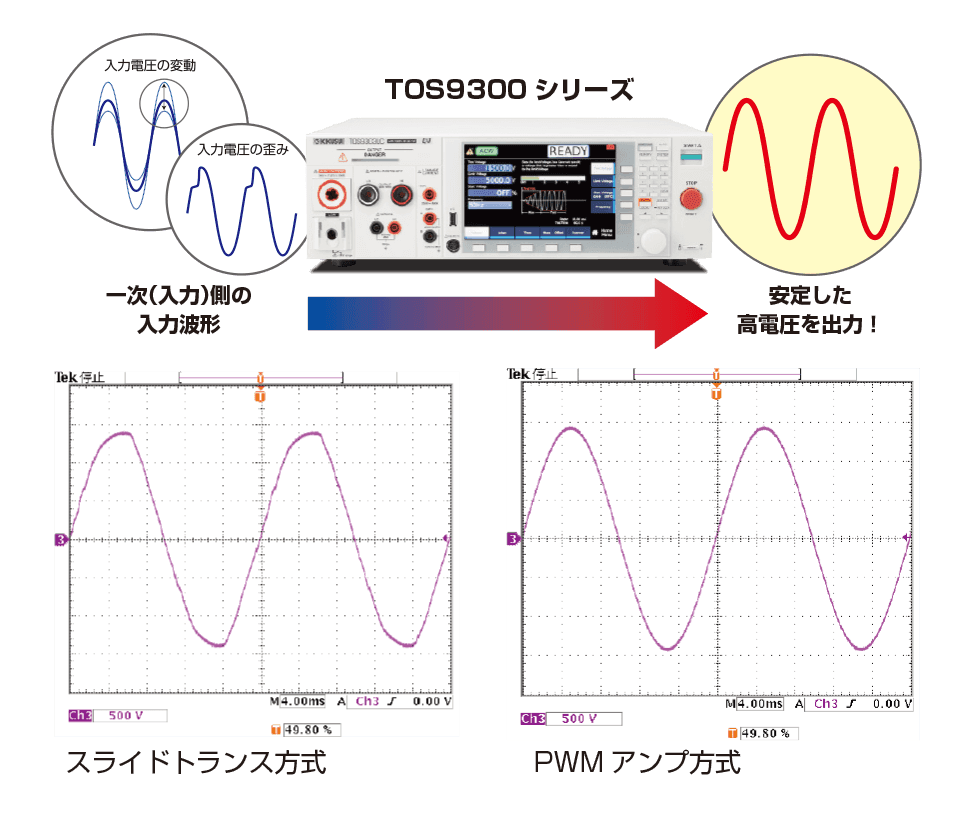

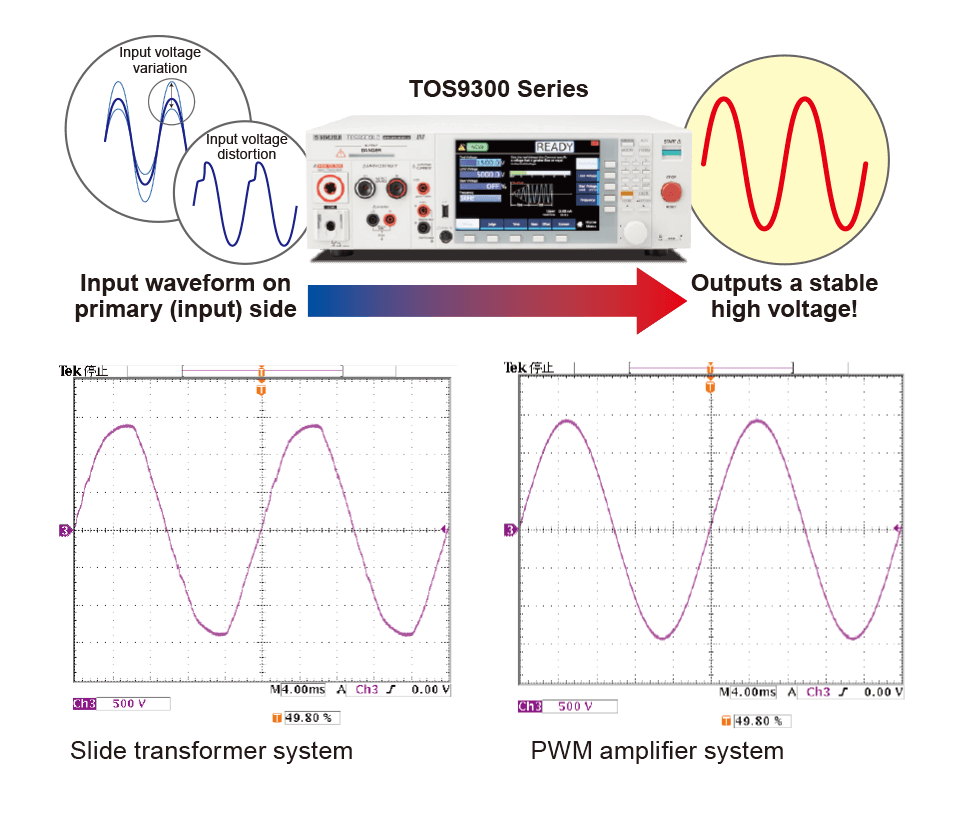

안정된 AC 내전압 시험을 실현![입력 전압 변동률 ±0.3%]
일반적인 내전압 시험기는 AC 라인의 입력 전압에 대해 슬라이드 트랜스를 사용하여 승압하여 출력하고 있습니다. 이 슬라이드 트랜스 방식에서는 입력 전압의 변동이 출력에 영향을 미치기 때문에 올바르게 시험할 수 없는 경우가 있습니다. 왜곡된 전압을 피시험물에 인가하는 것은 신품 불량의 원인을 만들는(부품 열화의 가속) 경우도 있는 것입니다. TOS9300 시리즈는 고효율 PWM 앰프를 내장하고 있어 AC 라인의 변동에 영향을 받지 않는 안정된 고전압을 출력할 수 있으므로, 전압 변동이 큰 지역에서도 『안심』하고, 『안정』된 신뢰성이 높은 『안전』한 시험이 가능합니다.
고정밀도・고분해능・고속 판정을 실현
전압계는 ±(1.2% of reading ＋5V)/최소 분해능 0.1V, 전류계는 ±(1% of reading ＋ 2µA)/최소 분해능 1 µA와 고확도・고분해능의 True RMS 계측 회로를 탑재하고 있습니다. 또한 오토 레인지 기능을 탑재하여 하한 판정 확도도 상한 판정 확도와 동등한 성능을 실현했기 때문에 테스트 리드의 미접속이나 접촉 불량 등을 유효하게 검출할 수 있게 되었습니다. 또한 시험 시간 0.1초의 고속 판정을 실현. 고정밀도・고분해능・고속 계측・판정 기능으로 확실한 시험을 할 수 있습니다.

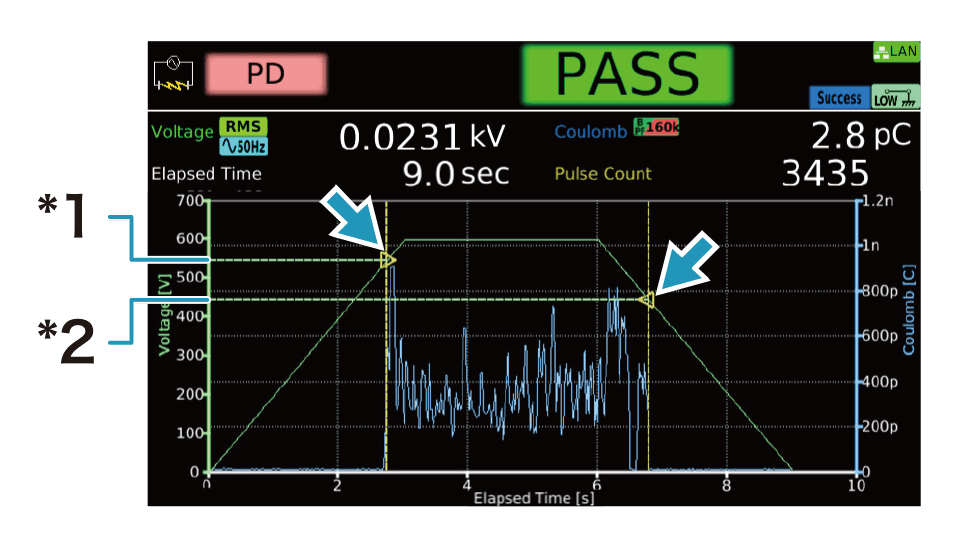

부분 방전 시험에 대응[TOS9301PD]
미세한 부분 방전을 관측함으로써 내전압 시험에서는 알 수 없는 절연물 내부의 열화나 수명에 영향을 미치는 “잠재적 불량”을 발견할 수 있습니다.
*1 방전 개시 전압 *2 방전 소멸 전압

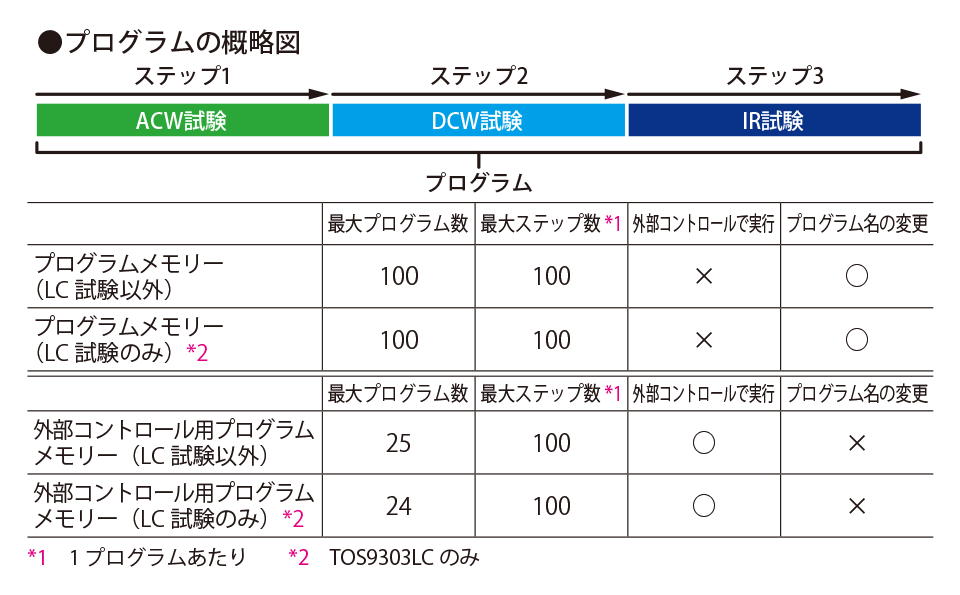

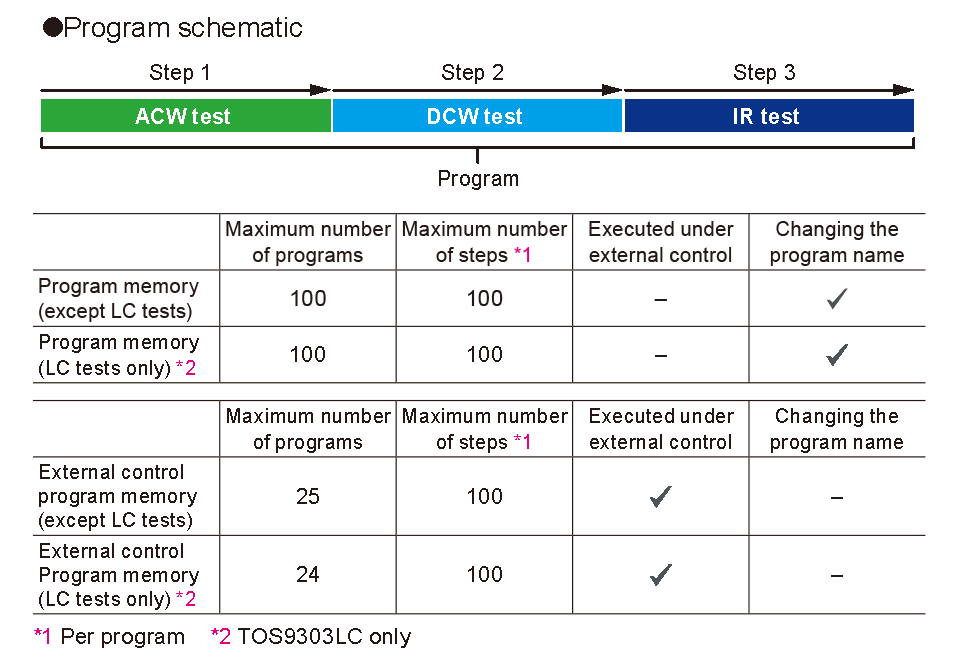

자동 시험이 가능
미리 설정한 시험을 조합하여 연속적으로 실행할 수 있습니다. 자동 시험은 프로그램과 스텝으로 구성됩니다. 프로그램은 스텝의 집합체입니다. 1스텝마다 1개의 시험을 설정할 수 있으며, 스텝 1부터 1개씩 승순으로 실행됩니다. 마지막 스텝이 종료되면 프로그램이 종료됩니다.

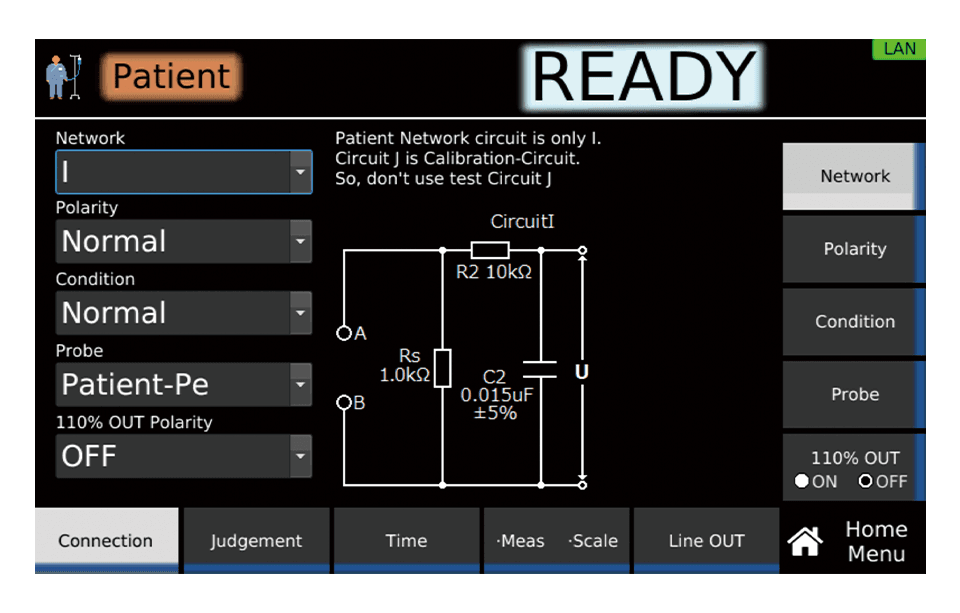

접촉/보호 도체/환자 누설 전류 시험에 대응[TOS9303LC]
일반 전기 기기 외에 의료 기기의 각종 누설 전류 시험(Patient Current)에도 대응합니다. 또한 네트워크(시험에 사용하는 측정 회로망)도 간편하게 설정 가능합니다.

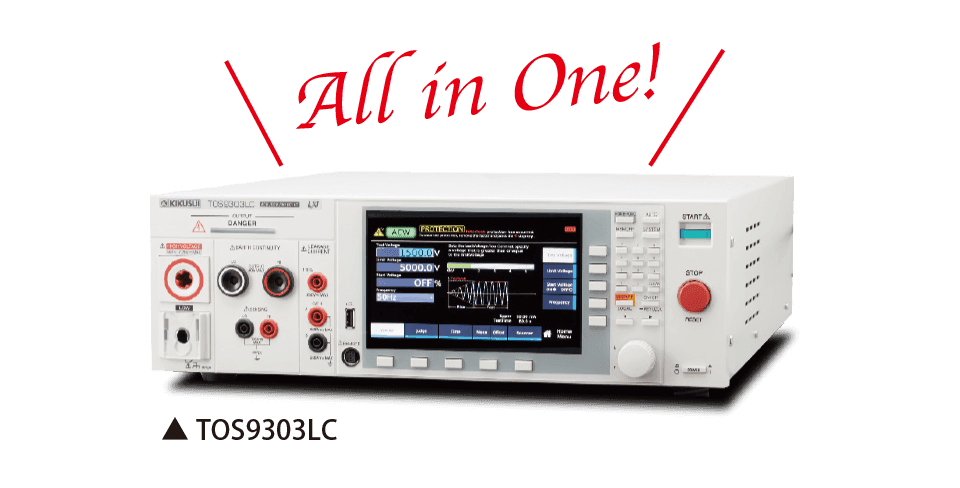

전기 안전 規格 시험을 1대로 가능[TOS9303LC]
AC/DC 내전압 시험, 절연 저항 시험, AC/DC 접지 도통 시험, 누설 전류 시험의 모든 기능을 탑재한 TOS9303LC에서는 1대로 전기 안전 규격에의 적합성 시험이 가능. 접촉 전류, 보호 도체 전류, 환자 누설 전류 시험에도 대응.

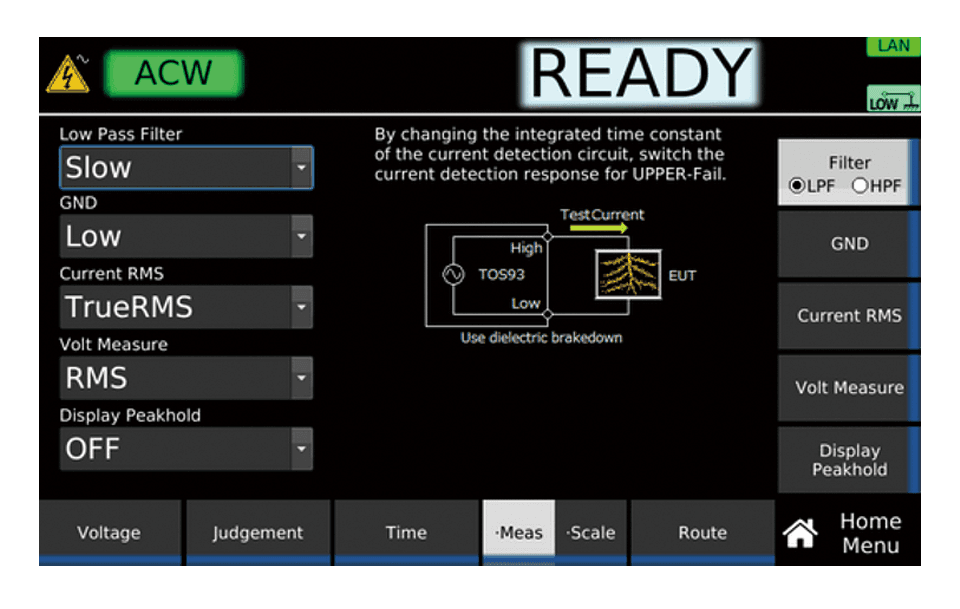

전류 검출의 응답 속도(Filter)
내전압 시험기는 절연 파괴했는지 여부를 판정하는 시험이기 때문에 기본적으로는 부분 방전과 같은 순간적인 방전 전류에 대해서는 합격 여부 판정에는 포함되지 않습니다. 그러나 절연 파괴의 전조를 알고 싶다는 니즈에 부응하기 위해 TOS9300 시리즈에서는 5단계의 응답 속도(감도) 설정을 할 수 있습니다. 기존의 내전압 시험에서는 검출할 수 없었던 작은 방전도 검출 가능하게 됩니다.
7.2kV/100W의 DC 내전압 시험
TOS9300 시리즈는 7.2kV까지의 DC 내전압 시험이 가능합니다. 저 리플로 부하 변동률 1% 이하의 안정적인 DC/DC 컨버터를 탑재하고 있습니다.

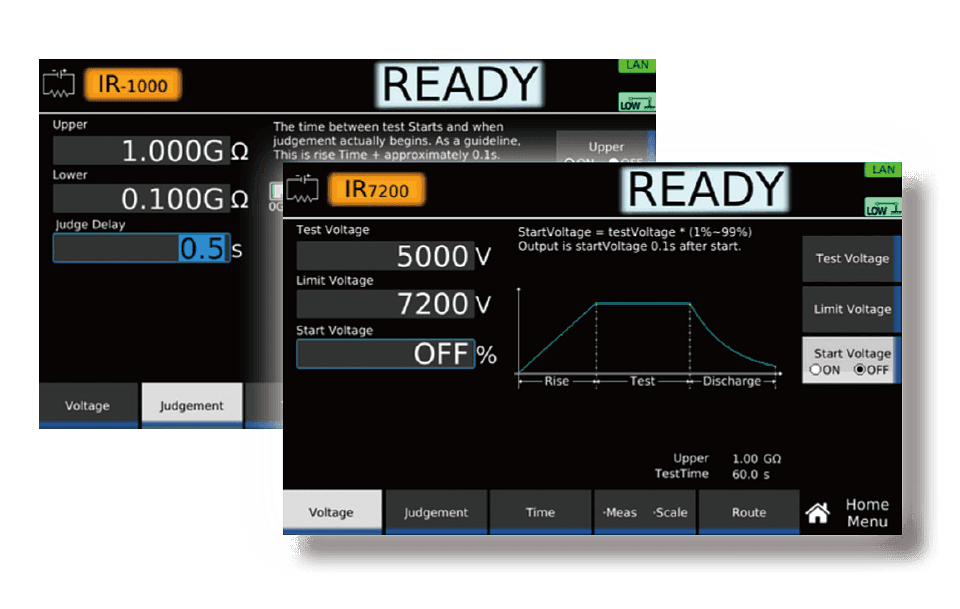

정극・부극 절연 저항 시험
시험 전압은 −25V ～ −1000V, ＋50V ～ ＋7200V, 설정 분해능 1V로 99.99GΩ까지의 절연 저항 시험이 가능합니다. IEC61730-2 規格 등의 PV(태양 전지) 모듈의 절연 저항 시험에도 용이하게 대응.

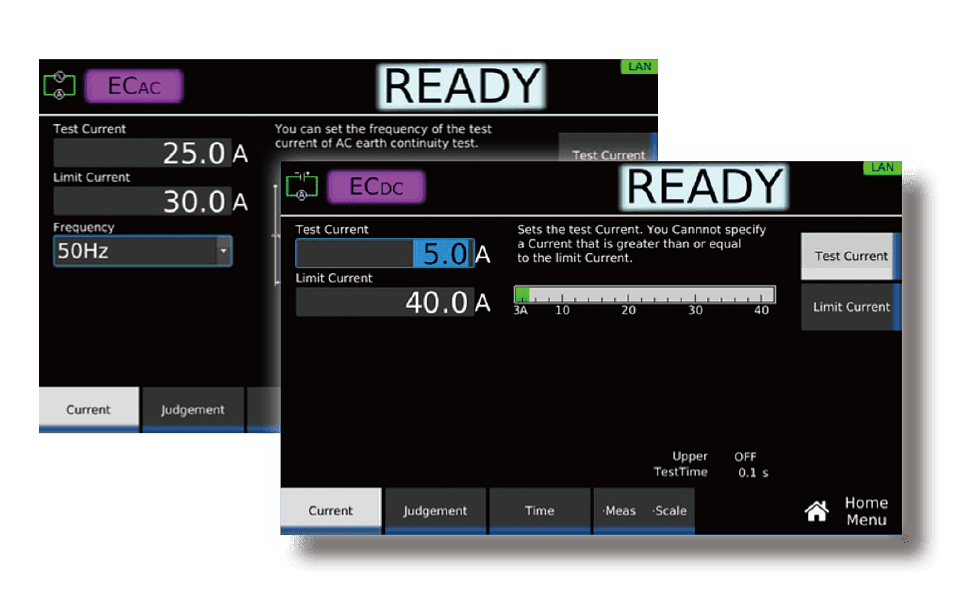

최대 40A AC/DC의 접지 도통 시험에 대응
새로 개발한 앰프에 의해 일반 가전 제품의 AC 접지 도통 시험부터 EV/PHV 시스템의 DC 접지 도통 시험까지 폭넓게 대응합니다. 향후 증가가 추측되는 차재 관련 DC 규격 요구에 유연하게 대응 가능합니다.

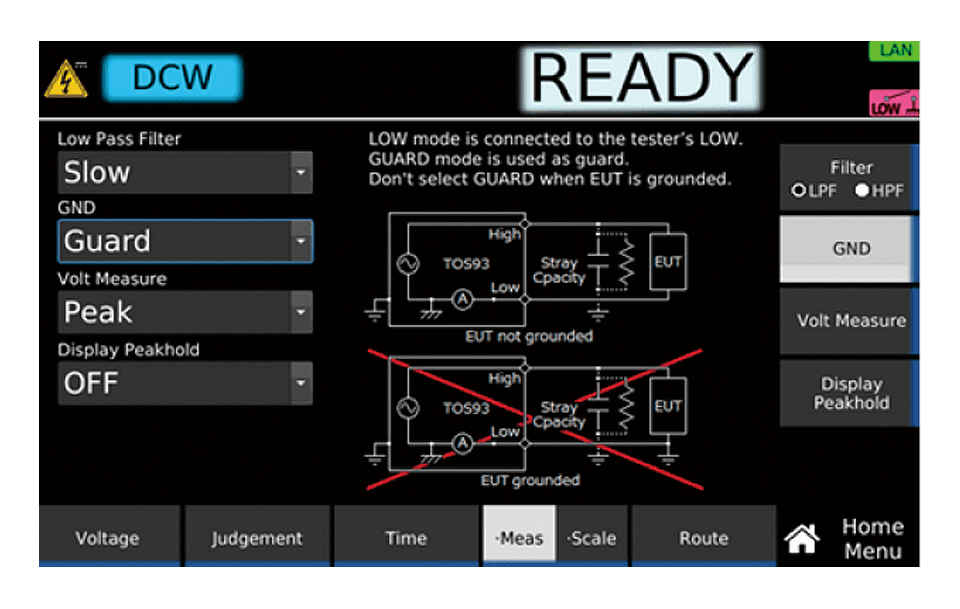

EARTH FAULT 보호 기능
접지 방식(GND) 설정을 Guard(플로팅)로 한 경우, 실수로 피시험물 등을 접지해 버리면 본 제품의 고전압 출력부에서 접지부에 이상 전류가 흘러 조작자가 감전될 우려가 있습니다. EARTH FUALT 보호 기능이 작동한 경우, 즉시 출력이 차단되어 시험이 정지되므로 조작자의 감전을 막을 수 있습니다.
라이즈 타임/폴 타임 컨트롤 기능
인가 전압을 시간 제어하여 피시험물에 필요 이상의 스트레스를 가하는 것을 방지합니다.

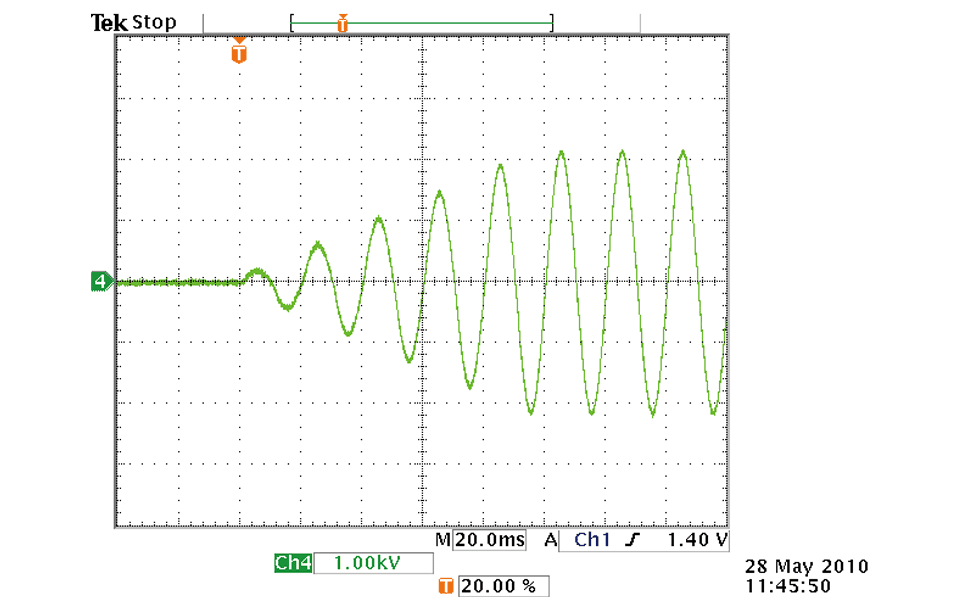

라이즈 타임 컨트롤 기능
AC/DC 내전압 시험에서는 설정 전압까지 서서히 전압을 상승시키는 라이즈 타임 컨트롤 기능을 탑재. 전압 상승 시간은 0.1s ～ 200.0s까지 0.1s 분해능으로 설정 가능합니다.

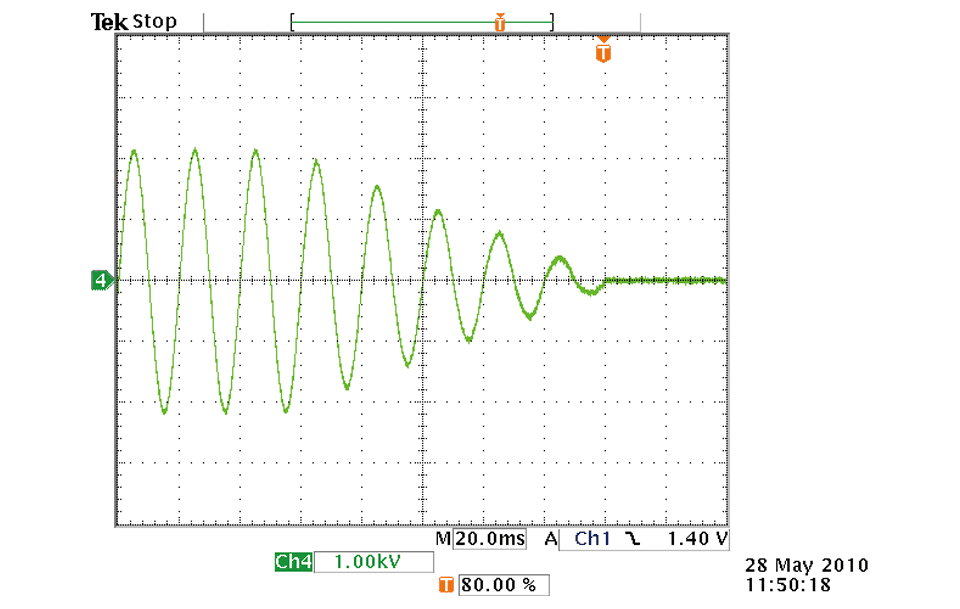

폴 타임 컨트롤 기능
AC/DC 내전압 시험의 PASS 판정 시에는 서서히 시험 전압을 강하시킬 수 있습니다. 전압 강하 시간은 0s ～ 200s까지 0.1s 분해능으로 설정 가능(OFF도 가능)합니다.

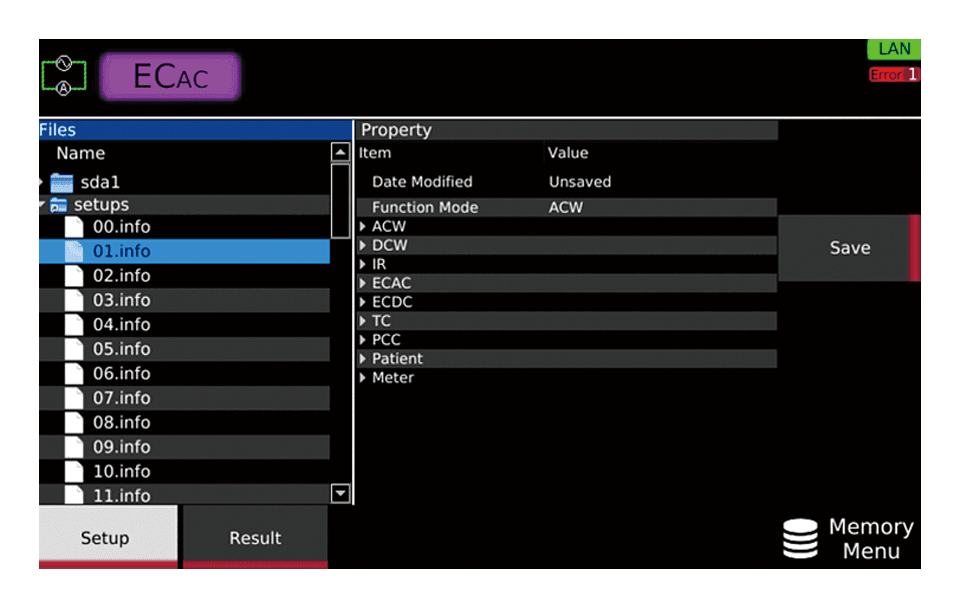

메모리 기능으로 간단 설정
자동 시험의 프로그램 기능에 의한 조합 시험의 메모리와는 별도로, 임의로 설정한 시험 조건과 선택되어 있는 시험 모드의 종류를 본체 메모리나 USB 메모리에 51개까지 보존할 수 있습니다. 시험 시작을 번거로움 없이 원활하게 실행할 수 있습니다.
- 1대의 고전압 스캐너로 출력을 4채널로 확장합니다. 각 채널은 High, Low, Open의 임의 전위로 설정할 수 있으며, 4점의 시험 포인트 중 임의의 점에 대해 시험할 수 있습니다.
- 1대의 본 제품에 대해 고전압 스캐너를 최대 4대(16채널)까지 접속할 수 있습니다.
- 각 채널의 출력과 시험 포인트 간의 접촉을 확인할 수 있습니다.

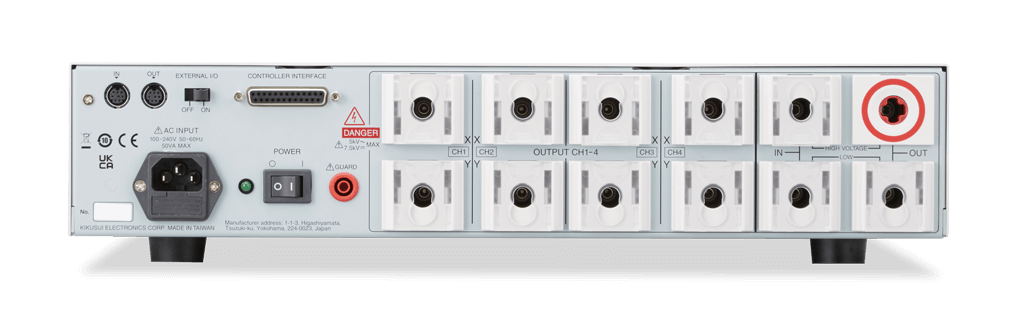

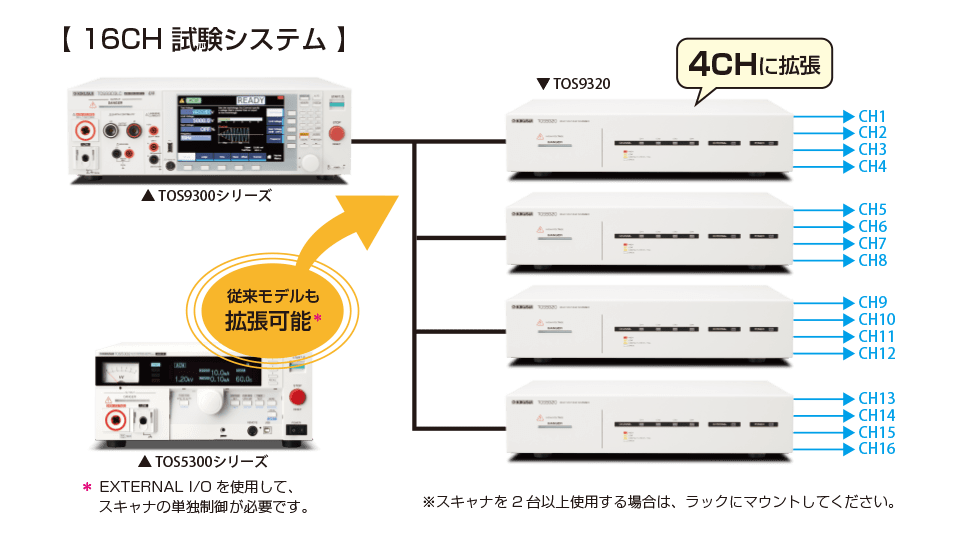

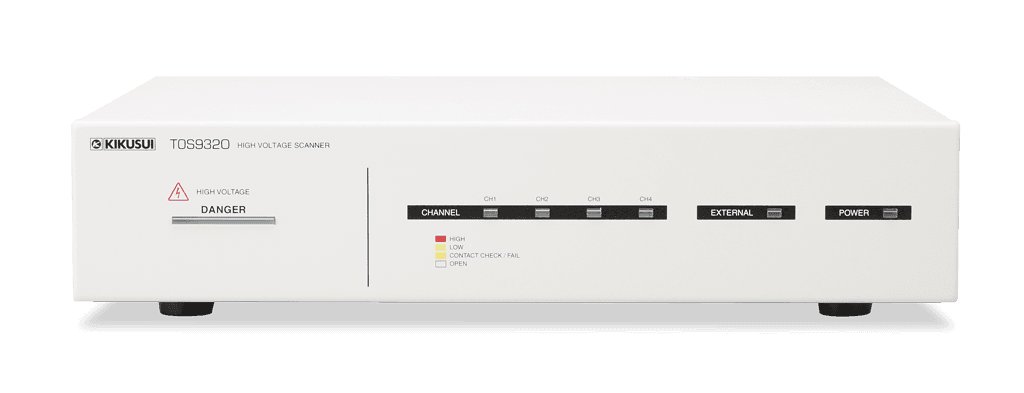

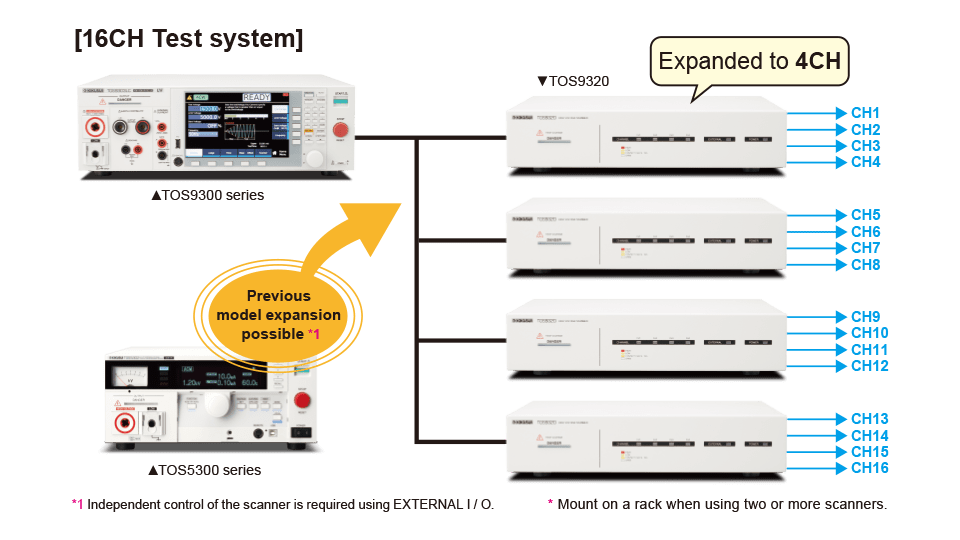

다채널 시험 시스템(옵션)

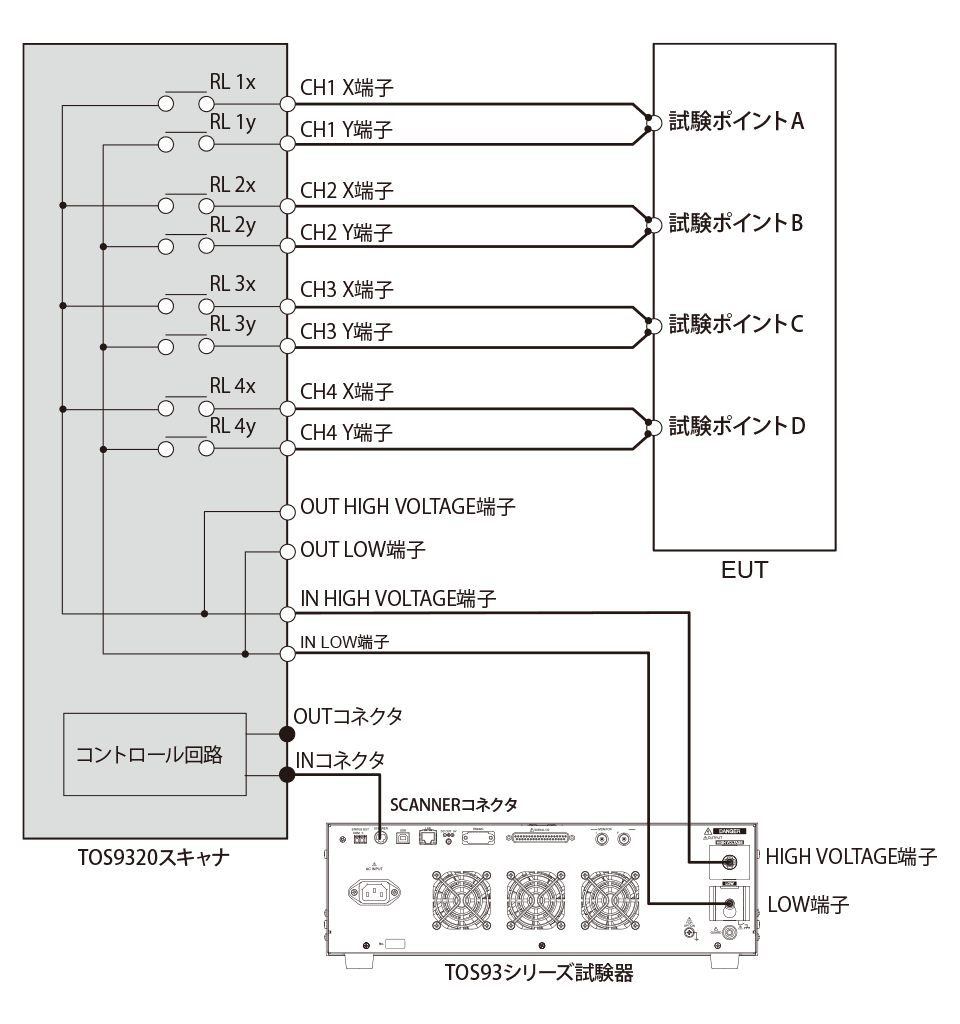

옵션 고전압 스캐너 TOS9320을 사용함으로써 내전압 시험 및 절연 저항 시험에서 시험기 본체에서 공급되는 시험 전압을 복수의 시험 포인트에 분배할 수 있습니다. 후면 패널의 CONTROLLER INTERFACE 커넥터를 통해 외부 기기에서 채널을 제어할 수 있습니다.
단독으로 시험기로부터의 출력을 분배 가능하므로 외부 제어 기기와 조합함으로써 당사제 내전압・절연 저항 시험기 TOS5300 시리즈 등의 출력도 분배할 수 있습니다. 복수의 시험 포인트를 가진 전기・전자 기기, 전자 부품 등의 시험을 생력화하고 신뢰성 높은 시험을 할 수 있습니다.
애플리케이션

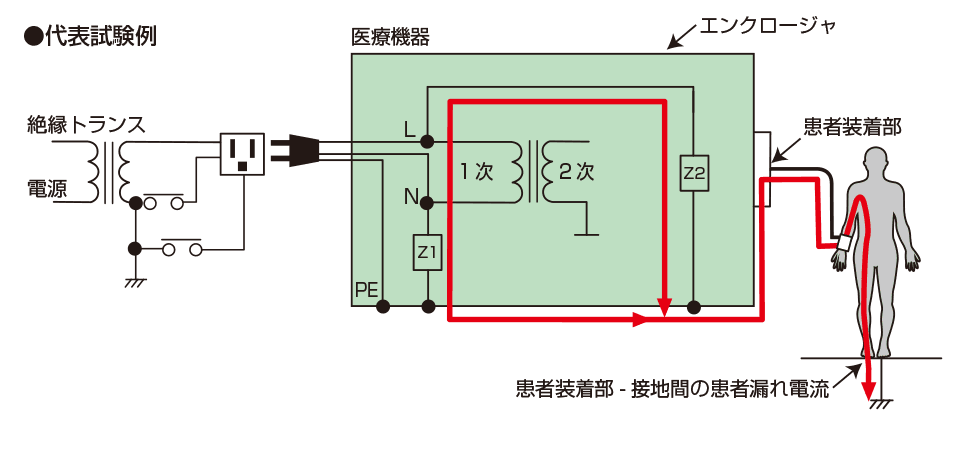

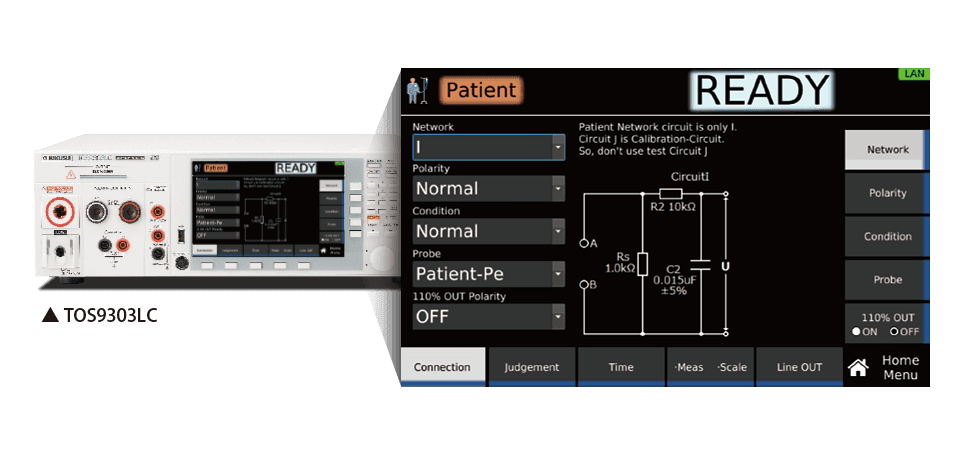

환자 누설 전류 시험
의료 기기의 누설 전류 시험(Paitient Current)에 대응!(TOS9303LC만)
시험 조건을 간단하게 설정
측정 회로망(네트워크 I IEC60601-1)을 내장하고 있어 시험 조건을 간단하게 설정할 수 있습니다.

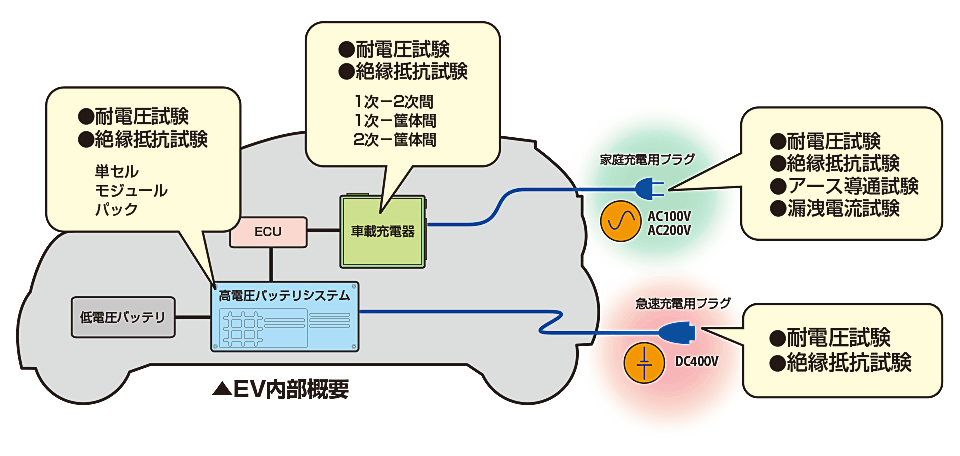

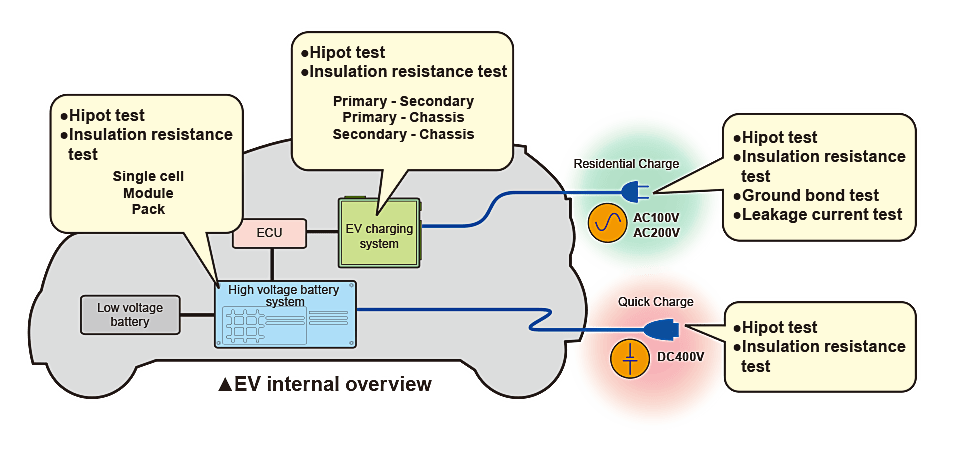

차재 기기용 전기 안전 규격 시험
AC/DC 양쪽 대응! EV 배터리부터 차재 충전기, 충전 커넥터까지!
차재 관련 전기 안전 규격 요구에 유연하게 대응!
올인원 모델 TOS9303LC라면 1대로 OK!

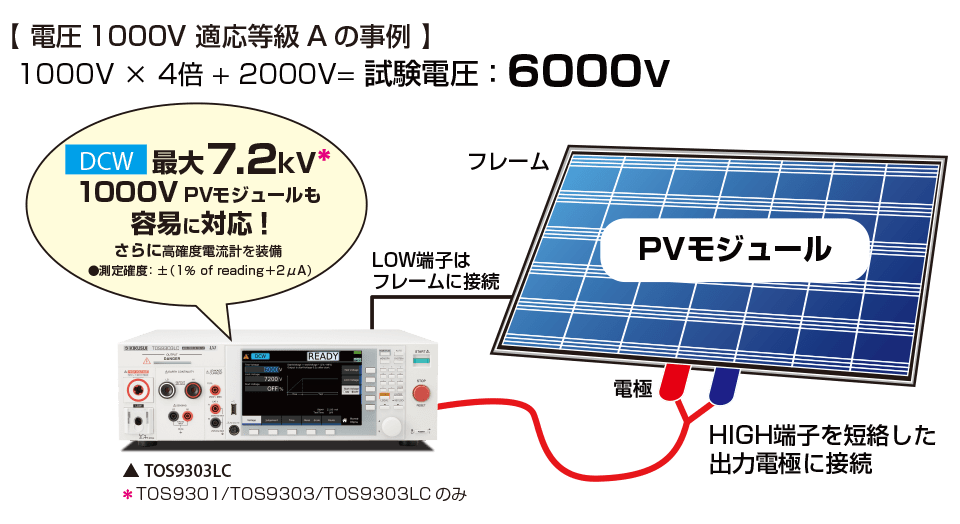

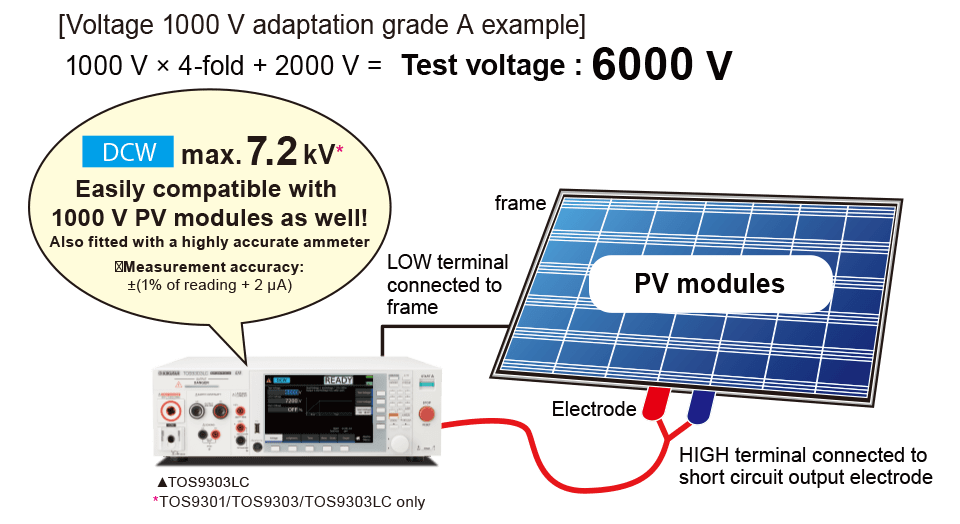

PV(태양 전지) 모듈의 내전압・절연 저항 시험
IEC61730-2 및 JIS C 8992-2 등의 내전압 시험에서는 시험 전압을 최대 시스템 전압 × 4배＋2000V까지 상승시킨 후, 전압을 1분간 유지시킵니다.

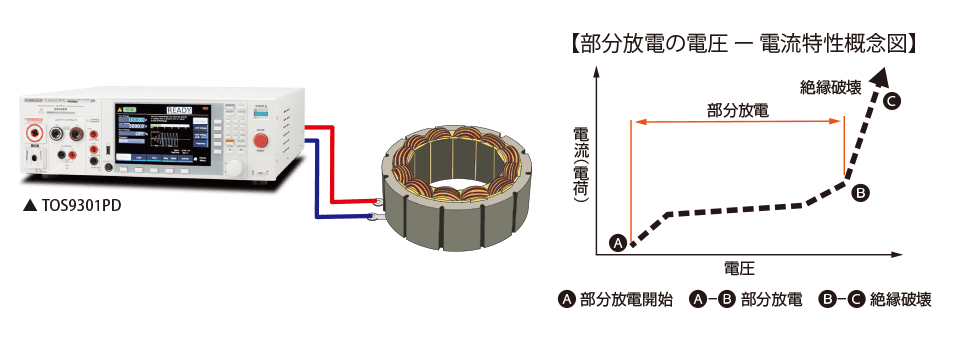

부분 방전 시험
[EUT(예): 소형 모터, 트랜스, 절연 재료 등]
부분 방전 시험에서는 절연 파괴에 이르기 전의 상태를 검출하므로 기존의 내압 시험에서는 알 수 없었던 잠재적인 불량이나 제조상의 편차도 검출할 수 있습니다.
다채널 내전압・절연 저항 시험
기기나 부품 시험을 생력화. 복수의 시험 포인트를 동시에 시험!
TOS9300 시리즈의 출력을 다채널로 확장. 또한 기존 모델의 출력 분배도 가능하여 설비 확장의 경우에도 유연하게 대응할 수 있습니다.
사양
내전압 시험부
AC 출력 기능
| 항목 | TOS9300 | TOS9301 | TOS9301PD | TOS9302 | TOS9303 | TOS9303LC | ||
|---|---|---|---|---|---|---|---|---|
| AC출력부 | 출력 범위 | 0.050 kV~5.000kV | ||||||
| 분해능 | 1 V | |||||||
| 설정 정확도 | ±(설정값의 1.2% + 0.02kV) (무부하시) | |||||||
| 최대 정격 부하 *1 | 500 VA(5 kV/100mA) | |||||||
| 최대 정격 전류 | 100 mA (출력전압 0.2kV 이상) | |||||||
| 트랜스 용량 | 500 VA | |||||||
| 출력전압 파형 *2 | 정현파 | |||||||
| 왜율 | 2% 이하(출력전압 0.5kV 이상, 무부하시 또는 순저항 부하시) | |||||||
| 파고율 | √2 ± 3%(0.8 kV 이상) | |||||||
| 주파수 | 50 Hz/60Hz | |||||||
| 정확도 | ±0.1% | |||||||
| 전압 변동률 | ±3% 이하(최대 정격부하 → 무부하) | |||||||
| 단락 전류 | 200 mA 이상(출력전압 0.5 kV 이상) | |||||||
| 출력 방식 | PWM 스위칭 방식 | |||||||
| 시작 전압 (Start Voltage) | 시험 시작 시 전압 설정 가능 | |||||||
| 설정범위 | 시험 전압의 1% ~ 99% | |||||||
| 분해능 | 1% | |||||||
| 출력 전압 감시 기능 | 출력 전압이 ±(설정값의 10% + 0.05 kV)를 초과할 경우, 출력이 차단되고 보호 기능이 작동함 | |||||||
DC 출력 기능
| 항목 | TOS9301 | TOS9301PD | TOS9303 | TOS9303LC | ||
|---|---|---|---|---|---|---|
| DC 출력부 | 출력 전압 범위 | 0.050 kV ~ 7.200 kV | ||||
| 분해능 | 1 V | |||||
| 설정 정확도 | ±(설정값의 1.2% + 0.02kV) | |||||
| 최대 정격 부하 *1 | 100 W (5 kV/20 mA, 7.2 kV/13.9 mA) | |||||
| 최대 정격 전류 | 20 mA | |||||
| 리플 | 7.2 kV 무부하 | 20 Vp-p (TYP) | ||||
| 최대 정격 부하 | 50 Vp-p (TYP) | |||||
| 전압 변동률 | 1% 이하 (최대 정격 부하 → 무부하) | |||||
| 단락 전류 | 100 mA(TYP)(200 mA peak) | |||||
| 방전 기능 | 시험 종료 시 강제 방전 (방전 저항 125kΩ) | |||||
| 시작 전압 (Start Voltage) | 시험 시작 시 전압 설정 가능 | |||||
| 설정범위 | 시험 전압의 1% ~ 99% | |||||
| 분해능 | 1% | |||||
| 출력 전압 감시 기능 | 출력 전압이 ±(설정값의 10% + 0.05 kV)를 초과할 경우, 출력이 차단되고 보호 기능이 작동함 | |||||
*1 연속으로 시험을 진행할 경우, 상한 판정 기준값 설정에 따라 출력 시간 제한 및 휴지 시간이 필요할 수 있습니다. *2 용량성 부하에 교류 전압을 인가하면, 부하의 용량값에 따라 무부하보다 출력 전압이 상승할 수 있습니다. 또한, 용량값에 전압 의존성이 있는 시료(세라믹 커패시터 등)를 부하로 사용한 경우, 파형에 왜곡이 발생할 수 있습니다. 단, 시험 전압이 1.5 kV인 경우에는 1000 pF 이하의 용량 영향은 무시할 수 있습니다. 그리고 본 기기의 고전압 전원부는 PWM 스위칭 방식이므로, 시험 전압이 500 V 이하일 경우 스위칭 노이즈 및 스파이크 노이즈의 비중이 커지며, 시험 전압이 낮아질수록 파형 왜곡도 커집니다.
측정 기능
| 항목 | TOS9300 | TOS9301 | TOS9301PD | TOS9302 | TOS9303 | TOS9303LC | |
|---|---|---|---|---|---|---|---|
| 전압계 | 측정 범위 | 0.00 kV ~ 7.50 kV AC/DC | |||||
| 분해능 | 0.1 V | ||||||
| 정확도 | ±(판독값의 1.2 % + 0.005 kV) | ||||||
| 응답 | 실효값/평균값 응답 실효값 환산 전환 가능 | ||||||
| 별도 계통에 파고값 응답(파고값 응답은 RISE 중의 절연 파괴 전압 측정용) | |||||||
| 홀드 기능 | 시험 종료 시의 측정 전압값을 PASS/FAIL 판정 표시에 유지 | ||||||
| 전류계 *1 *2 | 측정 범위 | AC: 0.00 mA ~ 110 mA, DC: 0.00 mA ~ 22 mA (실효 성분과 무효 성분을 포함한 전류) | |||||
| 정확도 | ±(판독값의 1 % + 2 μA)(실효 성분) | ||||||
| 응답 | 실효값/평균값 응답 실효값 환산 전환 가능 | ||||||
| 홀드 기능 | 시험 종료 시의 측정 전류값을 PASS 판정 표시에 유지 | ||||||
| 오프셋 캔슬 기능 | 출력 케이블 간 등의 절연 저항, 스트레이 용량 성분에 흐르는 전류를 각각 최대 10mA까지 캔슬(DC 시험은 저항 성분만). OFF 기능 있음. | ||||||
| 교정 | 실효 성분: 순수 저항 부하를 사용하여 정현파의 실효값으로 교정 무효 성분: 비교정 | ||||||
*1 교류전압시험에서는 테스트리드나 치구 등의 스트레이 용량에도 전류가 흐릅니다. *2 고온다습 시에는 본 제품 내부, 외부의 고전압 배선부에서 접지에 대해 오차전류가 많아집니다. 습도가 70%를 초과하면 50 µA 정도의 오차전류가 발생할 수 있습니다.
판정 기능
| 항목 | TOS9300 | TOS9301 | TOS9301PD | TOS9302 | TOS9303 | TOS9303LC | ||
|---|---|---|---|---|---|---|---|---|
| 전류판정동작 | 판정 시 출력이 차단됩니다. 부저 음량은 PASS, FAIL 각각 개별적으로 0(OFF)~10까지 설정 가능합니다. 자동시험에서는 프로그램 종료 시 판정에만 부저가 유효합니다. | |||||||
| Upper FAIL | 판정 방법 | 상한판정기준값(Upper) 이상의 전류가 검출되었습니다. DCW에서는 판정지연시간(Judge Delay) 중에는 판정하지 않습니다. | ||||||
| 표시부 | 「Upper-FAIL」가 표시 | |||||||
| 부저 | ON | |||||||
| SIGNAL I/O | STOP 신호가 입력 될 때까지 U FAIL 신호가 연속적으로 출력됩니다. | |||||||
| Lower FAIL | 판정 방법 | 하한판정기준값(Lower) 이하의 전류가 검출되었습니다. 전압상승시간(Rise Time) 중과 ACW 시험의 전압강하시간(Fall Time) 중에는 판정하지 않습니다. | ||||||
| 표시부 | 「Lower-FAIL」가 표시 | |||||||
| 부저 | ON | |||||||
| SIGNAL I/O | STOP 신호가 입력 될 때까지 L FAIL 신호가 연속적으로 출력됩니다. | |||||||
| PASS | 판정 방법 | 시험시간을 경과하여 Upper-FAIL, Lower-FAIL이 아니면 PASS 판정. | ||||||
| 표시부 | 「PASS」가 표시 | |||||||
| 부저 | ON（50 ms 고정） | |||||||
| SIGNAL I/O | Pass Hold에서 설정한 시간까지 PASS 신호가 출력됩니다. Pass Hold에서 Infinity를 설정하면 STOP 신호가 입력 될 때까지 PASS 신호가 연속적으로 출력됩니다. | |||||||
| 전압상승율판정동작 | 전압상승시간(Rise Time) 중에 전압상승률을 감시합니다. 판정지연시간의 자동설정(Delay Auto)이 ON이고 출력전압이 0.2 kV 이상인 경우에 유효합니다. 판정 시 출력이 차단됩니다. 부저 음량은 PASS, FAIL 각각 개별적으로 0(OFF)~10까지 설정 가능합니다. | |||||||
| dV/dt FAIL | 판정 방법 | 전압상승률(dV/dt)이 1 V/s에 미치지 못하는 경우에 판정합니다. | ||||||
| 표시부 | 「Upper-FAIL(dV / dt)」가 표시됩니다 | |||||||
| 부저 | ON | |||||||
| SIGNAL I/O | STOP 신호가 입력 될 때까지 U FAIL 신호가 연속적으로 출력됩니다. | |||||||
| 상한 판정 기준치(Upper) 설정 범위 | AC: 0.01 mA ~ 110.00 mA / DC: 0.01 mA ~ 21.00 mA | |||||||
| 하한 판정 기준치(Lower) 설정 범위 | AC: 0.00 mA ~ 109.99mA / DC: 0.00 mA ~ 20.99 mA, OFF. 0.00으로 설정 시는 OFF와 동등합니다. | |||||||
| 판정정확도 *1 *2 | ±(1 % of setting + 5 μA) | |||||||
| 전류 검출 방법 | 아래 방법으로 기준값과 비교 진실효값을 산출/평균값 응답을 실효값으로 환산 | |||||||
| 응답속도(Filter) 전환 | ACW시험, DCW시험에서 UPPER FAIL판정의 전류검출 응답속도(감도)를 5단계로 전환합니다. | |||||||
*1 교류전압시험에서는 테스트리드나 치구 등의 스트레이 용량에도 전류가 흐릅니다. *2 고온다습 시에는 본 제품 내부, 외부의 고전압 배선부에서 접지에 대해 오차전류가 많아집니다. 습도가 70%를 초과하면 50 µA 정도의 오차전류가 발생할 수 있습니다.
타이머 기능
| 항목 | TOS9300 | TOS9301 | TOS9301PD | TOS9302 | TOS9303 | TOS9303LC |
|---|---|---|---|---|---|---|
| 전압 상승 시간（Rise Time）설정범위 | 0.1 s ～ 200.0 s | |||||
| 전압 강하 시간(Fall Time) 설정 범위 *1 | 0.1초 ~ 200.0초, OFF | |||||
| 시험시간（Test Time）설정범위 | 0.1 s ～ 1000.0 s、OFF | |||||
| 판정 지연 시간 (Judge Delay) 설정 범위 *2 | 0.1초 ~ 100.0초, AUTO *3 (DCW만 해당) | |||||
| 정확도 | ±(100 ppm of setting + 20 ms) (Fall Time 제외) | |||||
*1 ACW 시험, DCW 시험에서 PASS 판정 시에만 유효합니다. DCW 시험 시에는 본 제품 내부 및 EUT의 정전 용량으로 인해 설정 시간 내에 전압이 완전히 떨어지지 않을 수 있습니다. *2 Rise Time과 Test Time을 합산한 시간보다 짧은 시간만 설정할 수 있습니다. *3 Delay Auto를 ON으로 설정한 경우, 충전 시간이 종료될 때까지 LOWER 판정을 수행하지 않습니다.
기타 사양
| 항목 | TOS9300 | TOS9301 | TOS9301PD | TOS9302 | TOS9303 | TOS9303LC | |
|---|---|---|---|---|---|---|---|
| 아날로그 모니터 *1 | 전류 파형, 전압 파형에 따른 전압 신호가 출력됩니다. | ||||||
| I | 전류 파형: Scale 50 mA/1 V | ||||||
| V | 전압 파형: Scale 1 kV/1V | ||||||
| 접지 방식 （GND） | Low와 Guard로 전환 가능 | ||||||
| Low | GND가 로우 핀에 연결된다. LOW 단자 (케이스)에 흐르는 전류가 측정됩니다 (일반 용도). | ||||||
| Guard *2 | GND가 가드에 연결됩니다. LOW 단자에 흐르는 전류만 측정하고, 케이스에 흐르는 전류는 측정되지 않습니다(고감도, 고정밀 측정 용도). | ||||||
*1 모니터용 신호는 케이스(접지)로부터 절연되어 출력됩니다. 오실로스코프 등의 BNC 실드가 접지되는 외부 기기를 연결하는 경우에는 반드시 접지 방식(GND)을 Low로 설정하십시오. 값은 교정되지 않았습니다. *2 EUT 및 지그 등이 접지될 가능성이 있거나 불명확한 경우에는 절대로 GND를 Guard로 설정하지 마십시오. 전류계가 단락되어 전류를 측정할 수 없으므로 매우 위험합니다. 통상적인 용도에서는 GND를 Low로 설정하십시오.
절연 저항 시험부
출력 기능
| 항목 | TOS9300 | TOS9301 | TOS9301PD | TOS9303 | TOS9303LC | ||
|---|---|---|---|---|---|---|---|
| 음극 | 출력 전압 범위 | -0.025 kV ~ -1 kV | |||||
| 분해능 | 1 V | ||||||
| 설정 정확도 | ±(설정값의 1.2% + 0.002 kV) | ||||||
| 최대 정격 부하 | 1 W (-1 kV / 1 mA) | ||||||
| 리플 | 1kV 무부하 | 2 Vp-p 이하 | |||||
| 최대 정격 부하 | 10 Vp-p 이하 | ||||||
| 단락 전류 | 12 mA 이하 | ||||||
| 양극 *1 | 출력 전압 범위 | ー | +0.05 kV ~ +7.2 kV | ||||
| 분해능 | 1 V | ||||||
| 설정 정확도 | ±(설정값의 1.2% + 0.02 kV) | ||||||
| 최대 정격 부하 | 7.2 W(7.2 kV / 1 mA) | ||||||
| 리플 | 1 kV 무부하 | 20 Vp-p 이하 | |||||
| 최대 정격 부하 | 50 Vp-p 이하 | ||||||
| 단락 전류 | 100 mA(TYP)(200 mA peak) | ||||||
| 최대 정격 전류 | 1 mA | ||||||
| 전압 변동률 | 1% 이하(최대 정격 부하 → 무부하) | ||||||
| 방전 기능 | 시험 종료 시 강제 방전(방전 저항 20 kΩ) | ||||||
| 출력 전압 감시 기능 | 출력 전압이 ±(설정값의 10% + 0.05 kV)를 초과한 경우, 출력이 차단되고 보호 기능이 작동 | ||||||
*1 TOS9300은 대응 하지 않습니다.
측정 기능
| 항목 | TOS9300 | TOS9301 | TOS9301PD | TOS9303 | TOS9303LC | ||
|---|---|---|---|---|---|---|---|
| 전압계 | 측정 범위 | 음극: 0 Vdc ~ -1.2 kVdc, 양극: 0 Vdc ~ 7.5 kVdc | |||||
| 분해능 | 0.1 V | ||||||
| 정확도 | 음극: ±(판독값의 1% + 0.001 kV), 양극: ±(판독값의 1.2% + 0.001 kV) | ||||||
| 저항계 | 측정 범위 | 0.001 MΩ ~ 100.0 GΩ(최대 정격 전류의 1 mA ~ 5 nA 범위에서) | |||||
| 정확도 *1 *2 (GND가 Guard인 경우) (i: 측정 전류) (R: 측정 저항) | 5 nA ≦ i ≦ 50 nA*3 | 500.000 MΩ ≦ R ＜ 1.000 GΩ: ±(판독값의 15% + 0.5 MΩ) 1.000 GΩ ≦ R ＜ 10.000 GΩ: ±(판독값의 15% + 5 MΩ) 10.000 GΩ ≦ R ≦ 100.000 GΩ: ±(판독값의 20% + 200MΩ) | |||||
| 50 nA ＜ i ≦ 100 nA*3 | 200.000 MΩ ≦ R ＜ 1.000 GΩ: ±(판독값의 10% + 0.5 MΩ) 1.000 GΩ ≦ R ＜ 10.000 GΩ: ±(판독값의 10% + 5 MΩ) 10.000 GΩ ≦ R ＜ 50.000 GΩ: ±(판독값의 10% + 50 MΩ) 50.000 GΩ ≦ R ≦ 100.000 GΩ: ±(판독값의 20% + 200 MΩ) | ||||||
| 100 nA ＜ i ≦ 200 nA*4 | 100.000 MΩ ≦ R ＜ 1.000 GΩ: ±(판독값의 7% + 0.5 MΩ) 1.000 GΩ ≦ R ＜ 2.000 GΩ: ±(판독값의 7% + 5 MΩ) 2.000 GΩ ≦ R ＜ 10.000 GΩ: ±(판독값의 7% + 10 MΩ) 10.000 GΩ ≦ R ＜ 50.000 GΩ: ±(판독값의 7% + 100 MΩ) | ||||||
| 200 nA ＜ i ≦ 1 µA*4 | 10.000 MΩ ≦ R ＜ 100.000 MΩ: ±(판독값의 5% + 0.05 MΩ) 100.000 MΩ ≦ R ＜ 1.000 GΩ: ±(판독값의 5% + 0.5 MΩ) 1.000 GΩ ≦ R ＜ 10.000 GΩ: ±(판독값의 5% + 5 MΩ) 10.000 GΩ ≦ R ＜ 25.000 GΩ: ±(판독값의 5% + 50 MΩ) | ||||||
| 1 µA ＜ i ≦ 1 mA*4 | 0.001 MΩ ≦ R ＜ 10.000 MΩ: ±(판독값의 2% + 0.003 MΩ) 10.000 MΩ ≦ R ＜ 100.000 MΩ: ±(판독값의 2% + 0.03 MΩ) 100.000 MΩ ≦ R ＜ 1.000 GΩ: ±(판독값의 2% + 0.3 MΩ) 1.000 GΩ ≦ R ＜ 5.000 GΩ: ±(판독값의 2% + 3 MΩ) | ||||||
| 정확도 *5 (GND가 Low인 경우) (i: 측정 전류) (R: 측정 저항) | 5 nA ≦ i ≦ 50 nA*3 | 500.000 MΩ ≦ R ＜ 1.000 GΩ: ±(판독값의 25% + 0.5 MΩ) 1.000 GΩ ≦ R ＜ 10.000 GΩ: ±(판독값의 25% + 5 MΩ) 10.000 GΩ ≦ R ≦ 100.000 GΩ: ±(판독값의 30% + 200 MΩ) | |||||
| 50 nA ＜ i ≦ 100 nA*3 | 200.000 MΩ ≦ R ＜ 1.000 GΩ: ±(판독값의 20% + 0.5 MΩ) 1.000 GΩ ≦ R ＜ 10.000 GΩ: ±(판독값의 20% + 5 MΩ) 10.000 GΩ ≦ R ＜ 50.000 GΩ: ±(판독값의 20% + 50 MΩ) 50.000 GΩ ≦ R ≦ 100.000 GΩ: ±(판독값의 30% + 200 MΩ) | ||||||
| 100 nA ＜ i ≦ 200 nA*4 | 100.000 MΩ ≦ R ＜ 1.000 GΩ: ±(판독값의 10% + 0.5 MΩ) 1.000 GΩ ≦ R ＜ 2.000 GΩ: ±(판독값의 10% + 5 MΩ) 2.000 GΩ ≦ R ＜ 10.000 GΩ: ±(판독값의 10% + 10 MΩ) 10.000 GΩ ≦ R ＜ 50.000 GΩ: ±(판독값의 10% + 100 MΩ) | ||||||
| 200 nA ＜ i ≦ 1 µA*4 | 10.000 MΩ ≦ R ＜ 100.000 MΩ: ±(판독값의 5% + 0.05 MΩ) 100.000 MΩ ≦ R ＜ 1.000 GΩ: ±(판독값의 5% + 0.5 MΩ) 1.000 GΩ ≦ R ＜ 10.000 GΩ: ±(판독값의 5% + 5 MΩ) 10.000 GΩ ≦ R ＜ 25.000 GΩ: ±(판독값의 5% + 50 MΩ) | ||||||
| 1 µA ＜ i ≦ 1 mA*4 | 0.001 MΩ ≦ R ＜ 10.000 MΩ: ±(판독값의 2% + 0.003 MΩ) 10.000 MΩ ≦ R ＜ 100.000 MΩ: ±(판독값의 2% + 0.03 MΩ) 100.000 MΩ ≦ R ＜ 1.000 GΩ: ±(판독값의 2% + 0.3 MΩ) 1.000 GΩ ≦ R ＜ 5.000 GΩ: ±(판독값의 2% + 3 MΩ) | ||||||
| 홀드 기능 | 시험 종료 시의 측정 저항값을 PASS 판정 표시 중에 유지 | ||||||
| 오프셋 캔슬 기능 | 출력 케이블 간 등, 측정에 불필요한 절연 저항을 최대 2000 GΩ까지 캔슬. OFF 기능 있음. | ||||||
*1 습도 70%rh 이하(결로 없음), 테스트 리드의 흔들림 등의 외란이 없는 경우. *2 다습 환경 하에서 접지 방식(GND)을 Low로 설정한 경우에는, 본 제품 내부의 고전압 배선부, 및 본 제품과 EUT 간의 고전압 배선부에서 접지에 누설 전류가 발생합니다. 이 누설 전류는, 옵션의 고전압 스캐너 TOS9320의 사용이나 배선 상황에 따라 수 nA~수십 µA가 되어, 측정 정확도에 크게 영향을 줍니다. 오프셋을 유효하게 하여 측정함으로써, 누설 전류의 영향을 저감시킬 수 있습니다. *3 100V 이하의 측정 시는 정확도에 10%를 가산. *4 100V 이하의 측정 시는 정확도에 5%를 가산. *5 습도 50%rh 이상의 환경 하에서는 측정 전류를 100nA 이상으로 한정(결로 없음), 테스트 리드의 흔들림 등의 외란이 없고, 오프셋이 유효한 경우.
판정 기능
| 항목 | TOS9300 | TOS9301 | TOS9301PD | TOS9303 | TOS9303LC | ||
|---|---|---|---|---|---|---|---|
| 판정 동작 | 판정 시 출력이 차단됩니다. 부저 음량은 PASS, FAIL 각각 개별적으로 0(OFF) ~ 10까지 설정 가능합니다. 자동시험에서는 프로그램 종료 시 판정에만 부저가 유효합니다. | ||||||
| Upper FAIL | 판정 방법 | 상한판정기준값(Upper) 이상의 저항값을 검출하면 UPPER FAIL 판정합니다. 전압상승시간(Rise Time) 중에는 판정하지 않습니다. | |||||
| 표시부 | 「Upper-FAIL」이 표시됩니다. | ||||||
| 부저 | ON | ||||||
| SIGNAL I/O | STOP 신호가 입력 될 때까지 U FAIL 신호가 연속적으로 출력됩니다. | ||||||
| Lower FAIL | 판정 방법 | 하한판정기준값(Lower) 이하의 저항값을 검출하면 LOWER FAIL 판정합니다. 판정대기시간(Judge Delay) 중에는 판정하지 않습니다. | |||||
| 표시부 | 「Lower-FAIL」가 표시 | ||||||
| 부저 | ON | ||||||
| SIGNAL I/O | STOP 신호가 입력 될 때까지 L FAIL 신호가 연속적으로 출력됩니다. | ||||||
| PASS | 판정 방법 | 시험시간을 경과하여 Upper-FAIL, Lower-FAIL이 아니면 PASS 판정. | |||||
| 표시부 | 「PASS」가 표시 | ||||||
| 부저 | ON(50 ms 고정) | ||||||
| SIGNAL I/O | Pass Hold에서 설정한 시간까지 PASS 신호가 출력됩니다. Pass Hold에서 Infinity를 설정한 경우에는 STOP 신호가 입력될 때까지 연속으로 PASS 신호가 출력됩니다. | ||||||
| 전압상승율판정동작 | 전압상승시간(Rise Time) 중에 전압상승율을 모니터링합니다. 판정지연시간의 자동설정(Delay Auto)이 ON이고 출력전압이 0.2 kV 이상인 경우에 유효합니다. 판정 시 출력이 차단됩니다. 부저 음량은 PASS, FAIL 각각 개별적으로 0(OFF)~10까지 설정 가능합니다. | ||||||
| dV/dt FAIL | 판정 방법 | 전압상승률(dV/dt)이 약 1V/s에 미달하는 경우에 판정합니다. | |||||
| 표시부 | 「Lower-FAIL(dV / dt)」이 표시됩니다 | ||||||
| 부저 | ON | ||||||
| SIGNAL I/O | STOP 신호가 입력 될 때까지 L FAIL 신호가 연속적으로 출력됩니다. | ||||||
| 상한판정기준값(Upper) 설정범위 | 0.001 MΩ ~ 100.000 GΩ (최대정격전류 이하의 범위에서), OFF. | ||||||
| 하한판정기준값(Lower) 설정범위 | 0.000 MΩ ~ 99.999 GΩ (최대정격전류 이하의 범위에서), OFF. 0.000으로 설정 시는 OFF와 동등합니다. | ||||||
| 정확도*1*2*3 (GND가 Guard인 경우) (i：측정전류) (R：측정저항) | 5 nA ≦ i ≦ 50 nA*4 | 500.000 MΩ ≦ R ＜ 1.000 GΩ：±(15 % of setting + 0.51 MΩ) 1.000 GΩ ≦ R ＜ 10.000 GΩ：±(15 % of setting + 15 MΩ) 10.000 GΩ ≦ R ≦ 100.000 GΩ：±(20 % of setting + 210 MΩ) | |||||
| 50 nA ＜ i ≦ 100 nA*4 | 200.000 MΩ ≦ R ＜ 1.000 GΩ：±(10 % of setting + 0.51 MΩ) 1.000 GΩ ≦ R ＜ 10.000 GΩ：±(10 % of setting + 15 MΩ) 10.000 GΩ ≦ R ＜ 50.000 GΩ：±(10 % of setting + 60 MΩ) 50.000 GΩ ≦ R ≦ 100.000 GΩ：±(20 % of setting + 210 MΩ) | ||||||
| 100 nA ＜ i ≦ 200 nA*5 | 100.000 MΩ ≦ R ＜ 1.000 GΩ：±(7 % of setting + 0.51 MΩ) 1.000 GΩ ≦ R ＜ 2.000 GΩ：±(7 % of setting + 15 MΩ) 2.000 GΩ ≦ R ＜ 10.000 GΩ：±(7 % of setting + 20 MΩ) 10.000 GΩ ≦ R ＜ 50.000 GΩ：±(7 % of setting + 110 MΩ) | ||||||
| 200 nA ＜ i ≦ 1 µA*5 | 10.000 MΩ ≦ R ＜ 100.000 MΩ: ±(5 % of setting + 0.06 MΩ) 100.000 MΩ ≦ R ＜ 1.000 GΩ: ±(5 % of setting + 0.51 MΩ) 1.000 GΩ ≦ R ＜ 10.000 GΩ: ±(5 % of setting + 15 MΩ) 10.000 GΩ ≦ R ＜ 25.000 GΩ: ±(5 % of setting + 60 MΩ) | ||||||
| 1 µA ＜ i ≦ 1 mA*5 | 0.001 MΩ ≦ R ＜ 10.000 MΩ：±(2 % of setting + 0.013 MΩ) 10.000 MΩ ≦ R ＜ 100.000 MΩ：±(2 % of setting + 0.04 MΩ) 100.000 MΩ ≦ R ＜ 1.000 GΩ：±(2 % of setting + 0.31 MΩ) 1.000 GΩ ≦ R ＜ 5.000 GΩ：±(2 % of setting + 13 MΩ) | ||||||
| 정확도*6 (GND가 Low인 경우) (i：측정전류) (R：측정저항) | 5 nA ≦ i ≦ 50 nA*4 | 500.000 MΩ ≦ R ＜ 1.000 GΩ：±(25 % of setting + 0.51 MΩ) 1.000 GΩ ≦ R ＜ 10.000 GΩ： ±(25 % of setting + 15 MΩ) 10.000 GΩ ≦ R ≦ 100.000 GΩ： ±(30 % of setting + 210 MΩ) | |||||
| 50 nA ＜ i ≦ 100 nA*4 | 200.000 MΩ ≦ R ＜ 1.000 GΩ：±(20 % of setting + 0.51 MΩ) 1.000 GΩ ≦ R ＜ 10.000 GΩ：±(20 % of setting + 15 MΩ) 10.000 GΩ ≦ R ＜ 50.000 GΩ: ±(20 % of setting + 60 MΩ) 50.000 GΩ ≦ R ≦ 100.000 GΩ：±(30 % of setting + 210 MΩ) | ||||||
| 100 nA ＜ i ≦ 200 nA*5 | 100.000 MΩ ≦ R ＜ 1.000 GΩ：±(10 % of setting + 0.51 MΩ) 1.000 GΩ ≦ R ＜ 2.000 GΩ：±(10 % of setting + 15 MΩ) 2.000 GΩ ≦ R ＜ 10.000 GΩ：±(10 % of setting + 20 MΩ) 10.000 GΩ ≦ R ＜ 50.000 GΩ：±(10 % of setting + 110 MΩ) | ||||||
| 200 nA ＜ i ≦ 1 µA*5 | 10.000 MΩ ≦ R ＜ 100.000 MΩ：±(5 % of setting + 0.06 MΩ) 100.000 MΩ ≦ R ＜ 1.000 GΩ：±(5 % of setting + 0.51 MΩ) 1.000 GΩ ≦ R ＜ 10.000 GΩ：±(5 % of setting + 15 MΩ) 10.000 GΩ ≦ R ＜ 25.000 GΩ：±(5 % of setting + 60 MΩ) | ||||||
| 1 µA ＜ i ≦ 1 mA*5 | 0.001 MΩ ≦ R ＜ 10.000 MΩ：±(2 % of setting + 0.013 MΩ) 10.000 MΩ ≦ R ＜ 100.000 MΩ：±(2 % of setting + 0.04 MΩ) 100.000 MΩ ≦ R ＜ 1.000 GΩ：±(2 % of setting + 0.31 MΩ) 1.000 GΩ ≦ R ＜ 5.000 GΩ：±(2 % of setting + 13 MΩ) | ||||||
*1 200μA 이하의 판정에는 Rise Time이 종료 후 3초 이상의 시간이 필요합니다. Low Pass Filter가 ON인 경우의 판정에는 Rise Time이 종료 후 10초 이상의 시간이 필요합니다. *2 습도 70%rh 이하(결로 없음), 테스트 리드의 흔들림 등의 외란이 없는 경우. *3 다습환경 하에서 접지방식(GND)을 Low로 설정한 경우에는 본 제품 내부의 고전압 배선부 및 본 제품과 EUT 간의 고전압 배선부에서 접지로 누설전류가 발생합니다. 이 누설전류는 옵션인 고전압 스캐너 TOS9320의 사용이나 배선상황에 따라 수 nA~수 μA가 되어 측정정확도에 크게 영향을 미칩니다. 오프셋을 유효하게 하여 측정함으로써 누설전류의 영향을 저감시킬 수 있습니다. *4 100V 이하의 측정 시는 정확도에 10%를 가산. *5 100V 이하의 측정 시는 정확도에 5%를 가산. *6 습도 50%rh 이상의 환경 하에서는 측정전류를 100nA 이상으로 한정(결로 없음), 테스트 리드의 흔들림 등의 외란이 없고 오프셋이 유효한 경우.
타이머 기능
| 항목 | TOS9300 | TOS9301 | TOS9301PD | TOS9303 | TOS9303LC |
|---|---|---|---|---|---|
| 전압 상승 시간（Rise Time）설정범위 | 0.1 s ～ 200.0 s | ||||
| 시험시간（Test Time）설정범위 | 0.1 s ～ 1000.0 s、OFF | ||||
| 판정 지연시간（Judge Delay）설정범위 *1 | 0.1 s ～ 100.0 s、AUTO *2 | ||||
| 정확도 *3 | ±（100 ppm of setting + 20 ms） | ||||
*1 Rise Time과 Test Time을 합한 시간보다 짧은 시간만 설정할 수 있습니다. *2 Delay Auto를 ON으로 설정하면 충전 시간이 종료될 때까지 UPPER 판정을 하지 않습니다. *3 Fall Time을 제외한다.
기타 사양
| 항목 | TOS9300 | TOS9301 | TOS9301PD | TOS9303 | TOS9303LC | |
|---|---|---|---|---|---|---|
| 접지 방식 （GND） | Low とGuard 전환가능 | |||||
| Low | GND가 로우 핀에 연결된다. LOW 단자 (케이스)에 흐르는 전류가 측정됩니다 (일반 용도). | |||||
| Guard *1 | GND가 가드에 연결됩니다. LOW 단자에 흐르는 전류만 측정되고 케이스에 흐르는 전류는 측정되지 않는다(고감도, 고정밀도 측정 용도). | |||||
| 필터 기능 | 전류 계측 회로에 로우 패스 필터를 넣는 것이 가능. *2 | |||||
*1 EUT 및 지그 등이 접지될 수 있거나 알 수 없는 경우에는 절대로 GND를 Guard로 설정하지 마십시오. 전류계가 단락되어 전류를 측정할 수 없기 때문에 매우 위험합니다. 일반적인 용도에서는 GND를 Low로 설정하십시오. *2 Low Pass Filter가 ON인 경우는 5초 이상의 판정 지연 시간 및 시험 시간이 필요.
접지 도통 시험부
출력 기능
| 항목 | TOS9302 | TOS9303 | TOS9303LC | ||
|---|---|---|---|---|---|
| 전류 설정 범위 *1 | 3.0 A ～ 42.0 A AC/DC | ||||
| 분해능 | 0.1 A | ||||
| 정확도 | ±（1 % of setting + 0.4 A） | ||||
| AC | 최대 정격출력 *2 | 220 VA（출력 단자에 잇어서） | |||
| 왜율 | 2％이하（20 A 이상、0.1 Ω 순저항부하에서） | ||||
| 주파수 | 50 Hz、60 Hz 선택가능.정현파 | ||||
| 정확도 | ±200 ppm | ||||
| 개방 단자 전압 | 6 Vrms 이하 | ||||
| 출력 방식 | PWM 스위칭 방식 | ||||
| DC | 최대 정격 출력 | 220 W（출력 단자에 잇어서） | |||
| 리플 | ±0.4 Ap-p이하（TYP） | ||||
| 개방 단자 전압 | 6.0 V 以下 | ||||
*1 최대 정격 출력 이하로, 출력 단자 전압 5.4V 이하의 저항의 경우. *2 연속으로 시험을 하는 경우에는 상한 판정 기준값의 설정에 따라서는 출력 시간의 제한과 휴지 시간이 필요할 수 있습니다.
측정 기능
| 항목 | TOS9302 | TOS9303 | TOS9303LC | |
|---|---|---|---|---|
| 출력 전류계 | 측정 범위 | 0.0 A ～ 45.0 A AC/DC | ||
| 분해능 | 0.01 A | |||
| 정확도 | ±（1 % of reading + 0.2 A） | |||
| 응답 | AC: 평균값 응답 실효값 표시, DC: 평균값 | |||
| 홀드 기능 | 시험 종료시의 측정 전류값을 PASS, FAIL 판정 표시 중에 유지. | |||
| 출력 전압계 | 측정 범위 | AC：0.00 V ～ 6.00 V、DC：0.00 V ～ 5.50 V | ||
| 분해능 | 0.001 V | |||
| 오프셋 캔슬 기능 | 시험에 불필요한 전압값을 측정값에서 최대 5V(AC/DC)까지 취소. OFF 기능 있음. | |||
| 정확도 | ±（1 % of setting + 0.02 V） | |||
| 응답 | AC: 평균값 응답 실효값 표시, DC: 평균값 | |||
| 홀드 기능 | 시험 종료시의 측정 전압값을 PASS, FAIL 판정 표시 중에 유지. | |||
| 저항계 | 측정범위 *1 | 1 mΩ ～ 600 mΩ | ||
| 분해능 | 1mΩ | |||
| 오프셋 캔슬 기능 | 시험에 불필요한 저항값을 측정값에서 최대 10 Ω까지 취소. OFF 기능 있음. | |||
| 정확도 | ±（2 % of reading + 3 mΩ） | |||
| 홀드 기능 | 시험 종료시의 측정 저항값을 PASS 판정 표시 중에 유지 | |||
*1 출력 전압 측정값과 출력 전류 측정값으로부터 연산하여 산출하고 있습니다.
판정 기능
| 항목 | TOS9302 | TOS9303 | TOS9303LC | ||
|---|---|---|---|---|---|
| 판정 동작 | 저항값, 또는 센싱 전압값에 의한 판정을 선택 가능. 판정시 출력이 차단된다. 부저 음량은 PASS, FAIL 각각 개별적으로 0(OFF)~10까지 설정 가능. 자동 시험에서는 프로그램 종료시의 판정만 부저가 유효. | ||||
| Upper FAIL | 판정 방법 | 상한 판정 기준값(Upper) 이상의 저항값 또는 센싱 전압값이 검출되었다. 접촉 확인 중에는 판정하지 않는다. | |||
| 표시부 | 「Upper-FAIL」가 표시 | ||||
| 부저 | ON | ||||
| SIGNAL I/O | STOP 신호가 입력 될 때까지 U FAIL 신호가 연속적으로 출력됩니다. | ||||
| LOWER FAIL | 판정 방법 | 하한 판정 기준치(Lower) 이하의 저항값, 또는 센싱 전압값을 검출하면 LOWER FAIL 판정. | |||
| 표시부 | 「Lower-FAIL」가 표시 | ||||
| 부저 | ON | ||||
| SIGNAL I/O | STOP 신호가 입력 될 때까지 L FAIL 신호가 연속적으로 출력됩니다. | ||||
| PASS | 판정 방법 | 시험시간을 경과하여 Upper-FAIL, Lower-FAIL이 아니면 PASS 판정. | |||
| 표시부 | 「PASS」가 표시 | ||||
| 부저 | ON（50 ms 고정） | ||||
| SIGNAL I/O | Pass Hold로 설정된 시간까지 PASS 신호가 출력됩니다. Pass Hold에서 Infinity를 설정하면 STOP 신호가 입력 될 때까지 PASS 신호가 연속적으로 출력됩니다. | ||||
| 저항값 판정. | 상한 판정 기준치(Upper) 설정 범위 | 0.0001 Ω ～ 10.0000 Ω | |||
| 하한 판정 기준치(Lower) 설정 범위 | 0.0000 Ω ～ 9.9999 Ω | ||||
| 판정 정확도 | ±（2 % of setting + 3 mΩ） | ||||
| 전압값 판정 | 상한 판정 기준치(Upper) 설정 범위 | 0.001 V ～ 5.000 V AC/DC | |||
| 하한 판정 기준치(Lower) 설정 범위 | 0.000 V ～ 4.999 V AC/DC | ||||
| 판정 정확도 | ±（2 % of setting + 0.05 V） | ||||
| 교정 | 순저항 부하를 사용한 교정(AC의 경우는 사인파의 실효치로 교정) | ||||
| 접촉 확인(Contact Check) 기능 | 테스트 리드에 전류가 흐르는 것을 확인한 후 테스트 시작. (OFF 설정 있음) | ||||
타이머 기능
| 항목 | TOS9302 | TOS9303 | TOS9303LC |
|---|---|---|---|
| 전압 상승 시간（Rise Time）설정범위 | 0.1 s ～ 200.0 s | ||
| 전압 강하 시간(Fall Time) 설정 범위 *1 | 0.1 s ～ 200.0 s、OFF | ||
| 시험 시간（Test Time） | 0.1 s ～ 1000.0 s、OFF | ||
| 정확도 | ±（100 ppm of setting + 20 ms）（Fall Time は除く） | ||
*1 PASS 판정시에만 유효합니다. DC 시험 시에는 본 제품 내부 및 피시험기기의 정전용량이므로 설정시간 중에 전압이 내려가지 않을 수 있습니다.
부분 방전 시험부
출력 기능
| 항목 | TOS9301PD | ||
|---|---|---|---|
| AC출력부 | 출력 전압 범위 | 0.050 kV 〜 5.000 kV | |
| 분해능 | 1 V | ||
| 설정 정확도 | ±（1.2 % of setting + 0.02 kV）（무 부하시） | ||
| 최대 정격 부하 | 250 VA（5 kV / 50 mA） | ||
| 최대 정격 전류 | 50 mA（출력전압0.2 kV이상） | ||
| 出力電圧波形 *1 | 정현파 | ||
| 왜율 | 2% 이하(출력 전압 0.5 kV 이상, 무부하 시 또는 순저항 부하 시) | ||
| 파고율 | √2± 3 %（0.8 kV 以上） | ||
| 주파수 | 50 Hz ／ 60Hz | ||
| 정확도 | ±0.1 % | ||
| 전압 변동률 | ±3 % 이하（최대정격부하→무부하） | ||
| 출력 방식 | PWM 스위칭 방식 | ||
| 출력 전압 감시 기능 | 출력 전압이 ±(10 % of setting + 0.05 kV)를 넘었을 경우, 출력이 차단되어 보호 기능이 작동. | ||
*1 용량성 부하에 교류 전압을 인가하면 부하 용량분의 값에 따라서는 무부하보다 출력 전압이 상승하는 경우가 있습니다. 또한 커패시턴스 값에 전압 의존성이 있는 샘플(예: 세라믹 커패시터)을 로드하면 파형에 왜곡이 발생할 수 있습니다. 단, 시험전압 1.5kV의 경우에는 1000pF 이하의 용량의 영향은 무시할 수 있습니다. 또한 본 제품의 고압 전원부는 PWM 스위칭 방식이므로, 시험 전압이 500V 이하에서는 스위칭 노이즈, 스파이크 노이즈가 차지하는 비율이 커지고, 시험 전압이 낮아질수록 파형의 변형도 커집니다.
측정 기능
| 항목 | TOS9301PD | ||
|---|---|---|---|
| 전압계 | 측정 범위 | 0.00 kV 〜 7.50 kV AC / DC | |
| 분해능 | 0.1 V | ||
| 정확도*1 | ±(1.2 % of reading + 5 V) | ||
| 응답 | 진정한 실효치/평균치 응답 실효치 환산을 전환 가능. | ||
| 별계통에 파고값 응답 (파고값 응답은 RISE 중 절연 파괴 전압 측정용) | |||
| 홀드 기능 | 시험 종료시의 측정 전압값을 PASS/FAIL 판정 표시 중에 유지. | ||
| 전하량 측정 | 전하 계측방법 | IEC60664-1 Edition 3.0에 기재된 측정 원리를 채용*2 | |
| 측정 범위 | 0 pC 〜 10000 pC | ||
| 측정 분해능 | 100pC레인지 | 0.1 pC | |
| 1000pC레인지 | 0.1 pC | ||
| 10000pC레인지 | 1 pC | ||
| 정확도*1 *3 | 100pC레인지 | ±（5% of full scale + 7 pC） | |
| 1000pC레인지 | ±（5% of full scale） | ||
| 10000pC레인지 | ±（5% of full scale） | ||
| 측정 간격 | 인가 전압의 1 사이클마다 계측하여 판정. | ||
| 홀드 기능 | 시험 종료시의 방전 전하량을 PASS 판정 표시 중에 유지. | ||
| 피시험물 최대 정전용량 | 10 nF | ||
| 피크 홀드 기능 | 측정 기간중의 최대값을 유지. | ||
| 필터 기능 | 전하 계측 회로에 로우 패스 필터를 넣는 것이 가능. | ||
| 방전 개시 전압/정지 전압 측정 | 미리 설정한 전하량을 넘는 방전을 개시한 전압과 방전을 정지한 전압을 측정(IEC60664-1 Edition 3.0에 기재된 측정 원리를 채용*2). | ||
| 교정（Precalibration） | 교정용 내장 콘덴서（1000 pF）로 교정. | ||
| 펄스 카운트 | 기능 | 하이 패스 필터 통과 후의 펄스수를 계측하고, 상한 판정 기준치를 넘으면 FAIL 판정. | |
| 상한 판정 기준값의 설정 범위 | 1〜100000 | ||
| BPF 특성 전환 | 기능 | 전하 계측 회로의 밴드 패스 필터의 특성을 전환 가능 | |
| 중심 주파수 | 100 kHz／160 kHz／300 kHz | ||
| 커플링 커패시터 | 0.01 µF | ||
*1. 펄스 간격이 200 μs 이상인 경우 *2. 규격에 근거한 측정 원리(EUT 접지 타입), 전압 인가 테스트 패턴으로 시험할 수 있지만, 측정 정확도에 대해서는 규격 요구에 미대응합니다. *3.Band Pass Filterを160kHz에 설정시.
판정 기능
| 항목 | TOS9301PD | ||
|---|---|---|---|
| 방전 전하량 판정 | 판정시 출력이 차단된다. | ||
| Upper FAIL （Current） | 판정 방법 | 상한 판정 기준치 이상의 전류가 측정되었다. | |
| 표시부 | 「Upper-FAIL（Current）」가 표시됨 | ||
| 부저 | ON | ||
| SIGNAL I/O | STOP 신호가 입력 될 때까지 U FAIL 신호가 연속적으로 출력됩니다. | ||
| Upper FAIL （Coulomb） | 판정 방법 | 상한 판정 기준치 이상의 전하량을 측정하였다. | |
| 표시부 | 「Upper-FAIL（Coulomb）」이 표시됨 | ||
| 부저 | ON | ||
| SIGNAL I/O | STOP 신호가 입력 될 때까지 U FAIL 신호가 연속적으로 출력됩니다. | ||
| Upper FAIL （Pulse） | 판정 방법 | 상한 판정 기준치 이상의 방전 펄스 수가 측정되었다. | |
| 표시부 | 「Upper-FAIL（Pulse）」이 표시됨 | ||
| 부저 | ON | ||
| SIGNAL I/O | STOP 신호가 입력 될 때까지 U FAIL 신호가 연속적으로 출력됩니다. | ||
| PASS | 판정 방법 | 시험 시간이 경과하여 Upper-FAIL이 되지 않았다. | |
| 표시부 | 「PASS」이 표시됨 | ||
| 부저 | ON | ||
| SIGNAL I/O | Pass Hold에서 설정한 시간까지 PASS 신호가 출력됩니다. Pass Hold에서 Infinity를 설정하면 STOP 신호가 입력 될 때까지 PASS 신호가 연속적으로 출력됩니다. | ||
| 전력 상한 판정 기준치 | 50 mA（비 교정） | ||
| 전하량 상한 판정 기준치 （Upper Coulomb） | 설정범위 | 1 pC〜10000 pC | |
| 정확도 | 전하량 측정 정확도에 준한다 | ||
| 펄스 카운트 판정 기준치 (Upper Pulse Count) 설정 범위 | 1〜100000（비교정） | ||
타이머 기능
| 항목 | TOS9301PD |
|---|---|
| 전압 상승 시간（Rise Time）설정범위 | 0.1 s 〜 200.0 s |
| 전압 하강 시간（Fall Time）설정 범위*1 | 0.1 s 〜 200.0 s、OFF |
| 시험시간（Test Time）설정범위 | 0.1 s 〜 1000.0 s、OFF |
| 정확도 | ±（100 ppm of setting + 20 ms）（Fall Time は除く） |
*1 PASS 판정시만 유효합니다.
기타 사양
| 항목 | TOS9301PD | |
|---|---|---|
| 아니로그 모니터*1 | 기능 | 전류 파형, 전압 파형, 방전 전하량에 따른 전압 신호가 출력된다. |
| V | 전압 파형：Scale 1kV/1V | |
| Qpd*2 | 방전 전하량:Scale 측정 레인지의 풀 스케일/10V | |
| Ipd*3 | 부분 방전 전류 파형 | |
*1 모니터용 신호는 케이스(접지)로부터 절연되어 출력됩니다. *2 PD 시험시에는 모니터용 신호의 Common은 케이스(접지)에 접속됩니다. Qpd 파형은 피크 검출 회로의 출력 파형이 되며, 1주기마다 리셋됩니다. Ipd 파형은 TOS93 시리즈의 계측부 필터를 통과한 후의 방전 파형이 됩니다. 이 때문에 실제 방전 파형의 주파수 특성에 따라 스케일이 변화합니다. *3 Ipd 파형은 실제의 방전 파형이 TOS9301PD의 계측부 필터를 통과한 후의 파형이 됩니다. 이 때문에 방전 파형의 주파수 특성에 따라 스케일이 변화합니다.
누설 전류 시험부
측정 기능
| 항목 | TOS9303LC | |||
|---|---|---|---|---|
| 측정 항목 | TC | 접촉 전류（Touch Current）측정 | ||
| 측정 방식 | 人体のインピーダンスを代表する測定回路網（ネットワーク）を利用し、基準抵抗の電圧降下を測定することにより接触電流が算出される | |||
| 프로브 설정 | Enc-Pe | A 단자：측정용 단자（EUT 의 외장에의 접속용） B 단자：개방 | ||
| Enc-Enc | A 단자, B 단자：측정용 단자(EUT 의 외장에의 접속용) | |||
| Enc-Liv Enc-Neu | A 단자：측정용 단자（EUT 의 외장에의 접속용） B 단자：개방 | |||
| PCC | 保護導体電流（Protective Conductor Current）の測定 | |||
| 측정 방식 | 보호 접지선의 도중에 삽입된 기준 저항의 전압 강하를 측정함으로써, 보호 도체 전류가 산출된다. 측정 임피던스는 150 Ω. | |||
| Patient | 환자 누설 전류(Patient Current) 측정 | |||
| 측정 방식 | IEC60601을 준수하는 네트워크를 사용하여 기준 저항의 전압 강하를 측정하여 환자 누설 전류를 계산합니다. | |||
| Meter | A 단자, B 단자 사이에 흐르는 전류 또는 인가되어 있는 전압을 측정(동시 측정 불가). | |||
| 측정 방식 | 전류 측정 | 인체의 임피던스를 대표하는 측정 회로망(네트워크)을 이용하여 기준 저항의 전압 강하를 측정함으로써 A 단자와 B 단자 사이의 전류가 산출된다. | ||
| 전압 측정 | A 단자와 B 단자 사이에 인가되는 전압을 측정. | |||
| 전류 측정 모드 | DC | 交流成分を除去して直流成分のみを測定 | ||
| RMS | 실제 유효 값 측정(AC 또는 AC+DC 전환) | |||
| Peak *1 | 파형의 피크 값 측정 | |||
*1 전원 라인 파형, 본 제품과 EUT 사이의 배선 환경 등의 영향으로 전류 측정값이 안정되지 않는 경우가 있습니다.
측정 회로망(네트워크)
| 항목 | TOS9303LC | |
|---|---|---|
| 네크워크 | A（IEC60990 준수）*1 | （1.5 kΩ // 0.22 μF）+ 500 Ω, 기본측정 소자: 500 Ω |
| B（IEC60990 준수） | （1.5 kΩ // 0.22 μF）+ 500 Ω //（10 kΩ + 22 nF）、기본 측정 소자 : 500 Ω, 전압 측정 U1, U3 전환 가능 | |
| C（IEC60990 준수） | （1.5 kΩ // 0.22 μF）+ 500 Ω //（10 kΩ +（20 kΩ + 6.2 nF）// 9.1 nF）, 기본측정 소자: 500 Ω, 전압측정 U1、U3 전환가능. | |
| D（전기용품 안전법, 기타） | 1 kΩ, 기본측정 소자 : 1 kΩ | |
| E（전기용품 안전법） | 1 kΩ //（10 kΩ + 11.225 nF + 579 Ω）, 기본측정 소자 : 1 kΩ | |
| F（UL、기타） | 1.5 kΩ // 0.15 μF, 기본측정 소자 : 1.5 kΩ | |
| G | 2 kΩ、기본측정 소자 : 2 kΩ | |
| H（IEC61010-1） | 375 Ω // 0.22 μF + 500 Ω, 기본 측정 소자: 500 Ω | |
| I（Patient、IEC60601-1wet） | 1 kΩ // 10 kΩ + 0.015 μF、기본측정 소자: 1 kΩ | |
| J（스루） | 전압계 교정용 | |
| PCC-1 | 150 Ω、기본 측정 소자 : 150 Ω | |
| PCC-2（IEC60598-1） | 150 Ω // 1.5 μF、기본측정 소자: 150 Ω | |
| 네트워크 정수 허용차 | 저항：±0.1 %、콘덴서 0.15 μF：±2 %、기타：±1 % | |
| 네트워크 정확도 | A、B、C、H | 입력 전압 대 출력 전압 비율 이론치 ±5% (IEC 60990 부속서 L 및 F 기준) |
| E | 입력 전압 대 출력전압비 이론값 ±5 % | |
| D、G | 기본 측정 소자（저항값）±1 % | |
| I | 입력 전압 대 출력전압비 이론값 ±5 % | |
*1 전원 라인 파형, 본 제품과 EUT간의 배선 등의 영향으로 전류 측정값이 안정되지 않는 경우가 있습니다.
측정 회로망(네트워크 A IEC60990 그림 3 U1 측정에 준거)
측정 회로망(네트워크 E 전기용품 안전법 등)
측정 회로망(네트워크 B IEC60990 그림 4 U2 측정에 준거)
측정 회로망(네트워크 F IEC61029 등)
측정 회로망(네트워크 B1 IEC60990 그림 4 U1 측정에 준거)
측정 회로망(네트워크 G IEC60745 등)
측정 회로망(네트워크 C IEC60990 그림 5 U3 측정에 준거)
측정 회로망(네트워크 IEC60601-1 등)
측정 회로망(네트워크 D 전기 용품 안전법 등)
측정 회로망(네트워크 PCC-1)
測定回路網（ネットワークPCC-2 IEC60598-1）
측정부
| 항목 | TOS9303LC | |||
|---|---|---|---|---|
| 측정범위 *1 | Range1 | DC, RMS：1.00 μA（min.）～ 200.00 μA（max）、Peak：1.00 μA（min.）～ 282.00 μA（max） | ||
| Range2 | DC, RMS：12.50 μA（min.）～ 2000.0 μA（max）、Peak：17.50 μA（min.）～ 2830.0 μA（max） | |||
| Range3 | DC, RMS：125.0 μA（min.）～ 20.000 mA（max）、Peak：175.0 μA（min.）～ 28.300 mA（max） | |||
| Range4 | DC, RMS：1.250 mA（min.）～ 100.00 mA（max）、Peak：1.750 mA（min.）～ 100.00 mA（max） | |||
| 레인지 전환 | Auto ／ Fix 선택가능. 각 레인지에서 측정범위를 초과햇을때. 측정값의 점멸으로 경고. | |||
| Auto | 측정값에 따라 범위를 자동 설정 | |||
| Fix | TC, PCC 측정에서는 UPPER 설정값에 따라 측정 레인지를 자동 설정. Meter 측정에서는 임의의 레인지에 고정. | |||
| 대역 전환 | 의료 기기 등의 측정에 요구되는 0.1Hz에서 측정이 가능한 대역으로 확장 가능. | |||
| Normal | 일반 측정 대역 15Hz ~ 1MHz | |||
| Expand | 대역을 0.1 Hz ~ 1 MHz까지의 측정 범위로 확장 | |||
| 종합 정확도 *2 (넷트워크 A、B、C 사용시) *3 | Range1 | DC | ±（5.0 % of reading + 2 μA） | |
| RMS | 0.1 Hz ≦ f ＜ 15 Hz | ±（10.0 % of reading + 2 μA） | ||
| 15 Hz ≦ f ≦ 100 kHz | ±（7.0 % of reading + 2 μA） | |||
| 100 kHz ＜ f ≦ 1 MHz | ±（10.0 % of reading + 2 μA） | |||
| Peak | 0.1 Hz ≦ f ＜ 15 Hz | ±（10.0 % of reading + 10 μA） | ||
| 15 Hz ≦ f ≦ 1 kHz | ±（10.0 % of reading + 10 μA） | |||
| 1 kHz ＜ f ≦ 100 kHz | ±（10.0 % of reading + 10 μA） | |||
| 100 kHz ＜ f ≦ 1 MHz | ±（20.0 % of reading + 10 μA） | |||
| Range2 | DC | ±（5.0 % of reading + 20 μA） | ||
| RMS | 0.1 Hz ≦ f ＜ 15 Hz | ±（10.0 % of reading + 10 μA） | ||
| 15 Hz ≦ f ≦ 100 kHz | ±（7.0 % of reading + 8 μA） | |||
| 100 kHz ＜ f ≦ 1 MHz | ±（10.0 % of reading + 10 μA） | |||
| Peak | 0.1 Hz ≦ f ＜ 15 Hz | ±（10.0 % of reading + 10 μA） | ||
| 15 Hz ≦ f ≦ 1 kHz | ±（10.0 % of reading + 10 μA） | |||
| 1 kHz ＜ f ≦ 100 kHz | ±（10.0 % of reading + 10 μA） | |||
| 100 kHz ＜ f ≦ 1 MHz | ±（20.0 % of reading + 10 μA） | |||
| Range3 | DC | ±（5.0 % of reading + 50 μA） | ||
| RMS | 0.1 Hz ≦ f ＜ 15 Hz | ±（10.0 % of reading + 20 μA） | ||
| 15 Hz ≦ f ≦ 100 kHz | ±（7.0 % of reading + 20 μA） | |||
| 100 kHz ＜ f ≦ 1 MHz | ±（10.0 % of reading + 20 μA） | |||
| Peak | 0.1 Hz ≦ f ＜ 15 Hz | ±（10.0 % of reading + 50 μA） | ||
| 15 Hz ≦ f ≦ 1 kHz | ±（7.0 % of reading + 50 μA） | |||
| 1 kHz ＜ f ≦ 100 kHz | ±（10.0 % of reading + 50 μA） | |||
| 100 kHz ＜ f ≦ 1 MHz | ±（20.0 % of reading + 50 μA） | |||
| Range4 | DC | ±（5.0 % of reading + 0.5 mA） | ||
| RMS | 0.1 Hz ≦ f ＜ 15 Hz | ±（10.0 % of reading + 0.2 mA） | ||
| 15 Hz ≦ f ≦ 100 kHz | ±（7.0 % of reading + 0.2 mA） | |||
| 100 kHz ＜ f ≦ 1 MHz | ±（10.0 % of reading + 0.2 mA） | |||
| Peak | 0.1 Hz ≦ f ＜ 15 Hz | ±（10.0 % of reading + 0.5 mA） | ||
| 15 Hz ≦ f ≦ 1 kHz | ±（7.0 % of reading + 0.5 mA） | |||
| 1 kHz ＜ f ≦ 100 kHz | ±（10.0 % of reading + 0.5 mA） | |||
| 100 kHz ＜ f ≦ 1 MHz | ±（20.0 % of reading + 0.5 mA） | |||
| 입력 저항 | 1 MΩ ± 1% | |||
| 입력 용량 | 200 pF 미만（내부 전압계의 입력용량 100 pF 이하） | |||
| 공통 모드 제거비 | 10 kHz 이하 : 60 dB 이상／ 10 kHz ～ 1 MHz: 40 dB 이상 | |||
| 오프셋 캔슬 기능 | 시험에 불필요한 전류값을 측정값에서 최대 10 mA까지 취소. OFF 기능 있음. | |||
*1 네트워크 I를 선택한 경우, 전압계의 대역 확장이 가능. *2 0.1 Hz ≤ f < 15 Hz 는 전압계의 대역 확장(VoltMeter BandWidth)을 Expand 로 설정한 경우. 120초 이상의 시험 시간이 필요합니다. *3 본 제품의 전압계 정확도를 기준으로 네트워크 A, B, C를 사용한 측정에서 전류 환산한 값입니다. A, B, C 이외의 네트워크를 사용하는 경우는 아래와 같이 계산해 주십시오.
ネットワークD、E、I では、±（ □ % of reading + ■ A） の■の部分が 1/2 の値になります。
네트워크 F에서 위의 부분은 1/3의 값입니다.
네트워크 G에서 위의 부분은 1/4의 값입니다.
네트워크 PCC-1, PCC-2에서는 위의 ■ 부분이 3.3배의 값이 됩니다.
판정 기능
| 항목 | TOS9303LC | ||
|---|---|---|---|
| 판정 동작 | 판정 지연 시간(Judge Delay) 후에 판정 개시. 부저 음량은 PASS, FAIL 각각 개별적으로 0(OFF)~10까지 설정 가능. 자동 시험에서는 프로그램 종료시의 판정만 부저가 유효. | ||
| Upper FAIL | 판정 방법 | 상한 판정 기준치(Upper) 이상의 전류를 검출하면 UPPER FAIL 판정. | |
| 표시부 | 「Upper-FAIL」가 표시 | ||
| 부저 | ON | ||
| SIGNAL I/O | STOP 신호가 입력 될 때까지 U FAIL 신호가 연속적으로 출력됩니다. | ||
| Lower FAIL | 판정 방법 | 하한 판정 기준치(Lower) 이하의 전류를 검출하면 LOWER FAIL 판정. | |
| 표시부 | 「Lower-FAIL」가 표시 | ||
| 부저 | ON | ||
| SIGNAL I/O | STOP 신호가 입력 될 때까지 L FAIL 신호가 연속적으로 출력됩니다. | ||
| PASS | 판정 방법 | 시험시간을 경과하여 Upper-FAIL, Lower-FAIL이 아니면 PASS 판정. | |
| 표시부 | 「PASS」가 표시 | ||
| 부저 | ON（50 ms 고정） | ||
| SIGNAL I/O | Pass Hold로 설정된 시간까지 PASS 신호가 출력됩니다. Pass Hold에서 Infinity를 설정하면 STOP 신호가 입력 될 때까지 PASS 신호가 연속적으로 출력됩니다. | ||
| Upper 설정 범위 | RANGE1 | DC, RMS：0.1 µA (min.) ～ 200 μA (max)、 Peak：0.1 µA (min.) ～ 282 µA (max) | |
| RANGE2 | DC, RMS：15.1 µA (min.) ～ 2.00 mA (max)、 Peak：21.3 µA (min.) ～ 2.83 mA (max) | ||
| RANGE3 | DC, RMS：151 µA (min.) ～ 20.00 mA (max)、 Peak：213 µA (min.) ～ 28.3 mA (max) | ||
| RANGE4 | DC, RMS：1.51 mA (min.) ～ 100 mA (max)、 Peak：2.13 mA (min.) ～ 100 mA (max) | ||
| Lower 설정 범위 | Upper 설정 범위부터 -1digit 의 값 | ||
| 판정 정확도 | 종합 정확도에 준한다(종합 정확도의 reading을 setting으로 인식해 주세요) | ||
타이머 기능
| 항목 | TOS9303LC | |
|---|---|---|
| 판정 지연 시간（Judge Delay） | 설정범위 | 1.0 s ～ 1000.0 s、OFF |
| 정확도 | ±（100 ppm of setting + 20 ms） | |
| 시험 시간（Test Time） | 설정범위 | 1.0 s ～ 1000.0 s、OFF |
| 정확도 | ±（100 ppm of setting + 20 ms） | |
기타 사양
| 항목 | TOS9303LC | ||
|---|---|---|---|
| 전압값 환산 | EUT에 공급하는 전압과 그 때의 측정 전류값을 바탕으로 미리 설정한 전원 전압(Conv Voltage) 값으로 환산한 전류값이 표시됩니다. (미터 모드에서는 무효) | ||
| 설정범위 | 80.0 V ~ 300.0 V, OFF | ||
| 분해능 | 0.1 V | ||
| 전원 라인의 극성(Polarity) 선택 | EUT에 공급하는 전원 라인의 극성을 정위상/역위상 중에서 선택합니다. | ||
| 단일 고장 모드(Condition) 선택 | EUT의 단일 고장 모드를 정상(Normal), 뉴트럴선 단선(Fault Neu), 보호 접지선 단선(Fault PE) 중에서 선택합니다. | ||
| 접지 체크 | 외장과 전원 라인 간의 접촉 전류 시험에서 EUT의 외장이 접지되어 있는 경우에는 Contact-FAIL이 발생합니다. | ||
| 측정 체크 | A 단자, B 단자 간을 단락시켜 측정 기능을 체크하고, 이상이 있으면 보호 기능이 작동합니다. | ||
| 전원 전압 측정 AC LINE(EUT) | 측정 범위 | 80.0 V ~ 250.0 V | |
| 분해능 | 0.01 V | ||
| 정확도 | ±(3 % of reading + 1 V) | ||
| 전원 전류 측정 AC LINE(EUT) | 측정 범위 | 0.1 A ~ 15.00 A | |
| 분해능 | 0.001 A | ||
| 정확도 | ±(5 % of reading + 30 mA) | ||
| 전력 측정 (유효 전력) | 측정 범위 | 10 W ~ 1500 W | |
| 정확도 | ±(5 % of reading + 8 W) (전원 전압이 80 V 이상, 부하 역률 1일 때) | ||
| A 단자, B 단자 간 전압 측정 | 측정 범위 | DC | 10.00 V ~ 300.0 V |
| RMS | 10.00 V ~ 300.0 V | ||
| Peak | 15.00 V ~ 430.0 V | ||
| 입력 임피던스 | 약 40 MΩ | ||
| 정확도 *1 | ±(3 % of reading + 2 V) (측정 범위는 AUTO로 고정) | ||
| SELV 검출 | SELV를 검출하는 전압을 설정하고, 값을 초과하면 DANGER 램프가 점등됩니다. | ||
| 설정범위 | 10.0 V ~ 99.9 V, OFF | ||
| 분해능 | 0.1V | ||
| 측정 단자 | 정격 전압 | A 단자 – B 단자 간 | 250 V |
| 단자 – 섀시 간 | 250 V | ||
| 정격 전류 | 100 mA | ||
| 측정 카테고리 | CAT-II | ||
| 유효 단자 표시 | 측정에 유효한 단자가 표시부에 표시됩니다. | ||
| 110% 단자 | AC LINE IN 인렛에 입력된 전압을 공급하는 단자 | ||
| EUT용 전원 | 공칭 전압 범위 | 100 V ~ 240 V, 50 Hz / 60 Hz | |
| 입력 전압 범위(허용 전압 범위) | 85 Vac ~ 250 Vac | ||
| 정격 출력 용량 | 1500 VA | ||
| 최대 사용 전류 | 15 A (약 15.7 A에서 과전류 보호가 작동) | ||
| 돌입 전류 | 최대 70 Apeak(20 ms 이내) | ||
*1 A 단자, B 단자 간이 개방된 상태에서 전압 측정 시 유도 전압의 영향을 받기 쉬워집니다.
인터페이스(공통)
| 항목 | TOS9300 | TOS9301 | TOS9301PD | TOS9302 | TOS9303 | TOS9303LC | ||
|---|---|---|---|---|---|---|---|---|
| REMOTE | MINI DIN 9핀 커넥터. 아래 옵션을 연결하여 시험 시작/종료를 원격 제어합니다.
| |||||||
| SIGNAL I/O | D-sub 37핀 커넥터. | |||||||
| 기능 | 인터록 작동/해제, 설정 메모리 호출, 자동 시험 프로그램 호출, 시험 시작/종료, 시험 중/전압 발생 상태 모니터, 시험 상태 모니터, 판정 결과 모니터, 자동 시험 단계 실행 상황 모니터, 보호 기능 작동 상태 모니터 | |||||||
| 입력 사양 | 입력 신호는 모두 로우 액티브 제어. 입력 단자는 저항에 의해 +12V로 풀업. 입력 단자의 개방은 하이 레벨 입력과 등가. | |||||||
| 하이 레벨 입력 전압 | 11V ~ 15V | |||||||
| 로우 레벨 입력 전압 | 0V ~ 4V | |||||||
| 로우 레벨 입력 전류 | 최대 -5mA | |||||||
| 입력 시간 폭 | 최소 5ms | |||||||
| 출력 사양 | 출력 방식 | 오픈 컬렉터 출력(4.5Vdc ~ 30Vdc) | ||||||
| 출력 내전압 | 30Vdc | |||||||
| 출력 포화 전압 | 약 1.1V(25℃) | |||||||
| 최대 출력 전류 | 400mA(TOTAL) | |||||||
| STATUS OUT | 옵션 제품용 출력 단자. | |||||||
| + 단자(빨간색) | +24V를 출력. 출력 조건은 구성 설정의 Status Output에서 설정 가능. | |||||||
| – 단자(검은색) | +24V 회로 공통. | |||||||
| SCANNER | MINI DIN8 핀 커넥터. 옵션인 고전압 스캐너 TOS9320용 단자. 최대 연결 대수는 4대 16채널. | |||||||
| USB (호스트) | 표준 A 타입 소켓. USB2.0 사양 준수, 통신 속도 12Mbps(Full Speed) | |||||||
| 원격 제어 | 전원 켜기/끄기, 키 잠금, 자동 시험 이외의 모든 기능을 원격 제어 가능. | |||||||
| RS232C | 하드웨어 | D-sub9 핀 커넥터(EIA-232D 준수) 통신 속도: 9600 / 19200 / 38400 / 57600 / 115200 bps 데이터 길이: 8bit, 스톱 비트: 1 bit, 패리티: 없음, 흐름 제어: 없음/CTS-RTS | ||||||
| 메시지 터미네이터 | 수신 시 LF, 송신 시 LF | |||||||
| USB (디바이스) | 하드웨어 | 표준 B 타입 소켓 USB2.0 사양 준수, 통신 속도 480Mbps(High Speed) | ||||||
| 메시지 터미네이터 | 수신 시: LF 또는 EOM, 송신 시: LF+EOM | |||||||
| 디바이스 클래스 | USBTMC-USB488 장치 클래스 사양 준수. | |||||||
| LAN | 하드웨어 | IEEE 802,3 100Base-TX/10Base-T Ethernet Auto-MDIX 대응 IPv4, RJ-45 커넥터 | ||||||
| 대응 규격 | LXI 1.5 Core Specification 2011 | |||||||
| 통신 프로토콜 | VXI-11, HiSLIP, SCPI-RAW, SCPI-Telnet | |||||||
| 메시지 터미네이터 | VXI-11, HiSLIP: 수신 시 LF 또는 END, 송신 시 LF + END SCPI-RAW: 수신 시 LF, 송신 시 LF | |||||||
| 표시부 | 7인치 LCD | |||||||
기타 기능(공통)
| 항목 | TOS9300 | TOS9301 | TOS9301PD | TOS9302 | TOS9303 | TOS9303LC | |
|---|---|---|---|---|---|---|---|
| 자동 시험 | ACW, DCW, IR, EC를 조합하여 자동 실행. LC의 경우는 TC, PCC, Patient만으로 조합이 가능. | ||||||
| 시험 조건 메모리 | 설정 메모리 | 시험 조건（ACW、DCW、IR、EC、LC、PD）을 51가지까지만 보존 가능. | |||||
| 프로그램 메모리. | 프로그램(ACW、DCW、IR、EC、PD)의 조합을 100 스텝, 100 까지 보존. | ||||||
| 프로그램 메모리（LC） | 프로그램（TC、PCC、Patient）의 조합을 100 스텝, 100 가지까지 보존. | ||||||
| 시험결과 메모리 | 단독 시험, 자동시험의 최근 시험 결과를 1000개 까지기록.전원이 꺼지면 지워집니다. CSV형식으로 USB메모리에 저장 가능. | ||||||
| 시스템 클록 | 교정 일시, 시험 실시일시를 기록. | ||||||
| 기록 가능 일시 | 2038 년 까지 | ||||||
| 교정기한설정 | 설정한 기한을 넘으면 전원 ON시 경고.경고시에 보호기능을 작동 또는 표시부의 경고표시에 設定した期限を過ぎると電源オン時に警告。警告時に保護機能を作動させるか、表示部の警告表示のみにするか選択可能。 | ||||||
| 측정값의표시 | 최대 측정값／최소값을 표시가능. | ||||||
| 평시 | 시험중에 측정치를 표시. 최대값／최소값은 유지 하지 앖습니다. | ||||||
| 최대값／최소값표시 | 耐電圧（ACW ／ DCW）試験では電流測定値の最大値、絶縁抵抗（IR）試験では抵抗測定値の最小値、アース導通（EC）試験では抵抗測定値または電圧測定値の最大値を表示。 | ||||||
| 시험 시작 방법 | Double Action | STOP 스위치를 누르면 표시부에 0.5초간 「READY」가 표시되고 그 사이에 START 스위치를 누를 때만 시험을 개시. | |||||
| Momentary | START 스위치를 누른 상태에서만 테스트를 실행합니다. | ||||||
| Start Long | START 스위치를 1초이상 누른 상태에서만 테스트를 실행합니다. | ||||||
| PASS 판정의 표시시간（Pass Hold） | PASS 판정 결과의 표시를 유지하는 시간(0.05s~10.00s) 또는 STOP 스위치가 눌릴 때까지 유지(Infinity)할지를 설정. | ||||||
| STOP 신호의 무효화（Fail Mode） | SIGNAL I/O 커넥터와 REMOTE 커넥터에 접속한 기기에서 FAIL 판정 결과와 PROTECTION 상태가 해제되지 않도록 설정 가능. | ||||||
| 키 조작 잠금（Key Lock） | 키 조작을 잠그고, 설정값의 변경, 메모리나 프로그램의 덮어쓰기 등의 오조작을 방지. | ||||||
| 보호 기능 | 試験中に保護機能が作動した場合は、即時に出力が遮断されて試験が停止する。 LC 試験の場合は、EUT への給電が中止され、A 端子、B 端子間が開放される。保護機能が作動する条件は下記のとおり。 | ||||||
| INTERLOCK | 인터록이 작동 중입니다. | ||||||
| POWER SUPPLY | 전원부에 이상 잇슴. | ||||||
| OUTPUT ERROR | 이하 규정의 범위를 초과하는 출력전압이 검출되엿다. ACW、DCW、IR 시험・PD 시험：±(10 % of setting + 50 V) EC 시험：±(10 % of setting + 2 A) | ||||||
| OVER LOAD | 하기 규정된 범위를 초과하는 출력 전력 또는 출력 전류가 검출되었다. ACW：550 VA、DCW：110 W 또는 50 mA、IR(7200 V 시험)：110 W 또는 25 mA、IR(-1000 V 시험)：2 mA、EC：240 VA、LC：AC LINE OUT의 전류가 약 15.7 A를 초과햇을 경우、또는 전압이 1600 VA를 초과하는 경우. | ||||||
| OVER HEAT | 본 제품의 내부온도가 비 정상적으로 상승햇다. | ||||||
| OVER RATING | 내전압 시험에서 출력 전류가 출력 시간 제한을 초과했습니다. 접지 전도 시험 중에 출력 전류가 출력 시간 제한을 초과했습니다. | ||||||
| CAL | 설정한 교정기한이 넘엇을때. | ||||||
| REMOTE | REMOTE 커넷터의 탈착이 진행되엿다. | ||||||
| SIGNAL I/O | SIGNAL I/O 커넷터의 ENABLE 신호에 변화가 잇다. | ||||||
| COMMUNICATION | 내부 통신에 이상이 잇다. | ||||||
| OVER RANGE | 측정 범위의 최대값을 초과하는 값이 측정되었다. | ||||||
| MEASURE | LC 시험의 측정 검사에서 이상이 검출되었다. | ||||||
| SHORT | LC 시험의 측정 검사에서 리레작동에 이상이 검출되었다. | ||||||
| EARTH FAULT | 접지 방식(GND)의 설정이 Guard인 경우에 본 제품의 고전압 출력부에서 접지부로 이상한 전류가 흐른다. | ||||||
| SCAN I/F | 스캐너 작동 중에 인터페이스 케이블이 분리되었습니다. 또는 채널 설정된 스캐너가 감지되지 않았습니다. | ||||||
일반 사양(공통)
| 항목 | TOS9300 | TOS9301 | TOS9301PD | TOS9302 | TOS9303 | TOS9303LC | ||
|---|---|---|---|---|---|---|---|---|
| 백업 배터리 수명 | 3년(25℃에서) | |||||||
| 환경 | 설치 장소 | 옥내, 고도 2000m까지 | ||||||
| 사양 보증범위 | 온도 | 5 ℃~ 35 ℃ (부분 방전 시험은 18℃~ 28℃) | ||||||
| 습도 | 20 %rh ~ 80 %rh (부분 방전 시험은 20%rh~ 70%rh) (결로 없음) | |||||||
| 동작범위 | 온도 | 0 ℃〜40 ℃ | ||||||
| 습도 | 20 %rh ～ 80 %rh (결로 없음) | |||||||
| 보관 범위 | 온도 | −20 ℃〜70℃ | ||||||
| 습도 | 90 %rh 이하 (결로 없음) | |||||||
| 전원 | 공칭 전압 범위(허용 전압 범위) | 100 Vac ～ 120 V ／ 200 V ～ 240 V (90 Vac ～ 132 V ／ 170 V ～ 250 V) | ||||||
| 소비 전력 | 무부하 시 (READY 상태) | 100 VA 이하 | ||||||
| 정격 부하시 | 최대 800 VA | |||||||
| 허용 주파수 범위 | 47 Hz〜63Hz | |||||||
| 절연 저항 (AC LINE-섀시 간) | 30 MΩ 이상(500 Vdc) | |||||||
| 내전압 (AC LINE-섀시 간) | 1500 Vac, 1분간, 20 mA 이하 | |||||||
| 접지 연속성 | 25 Aac / 0.1 Ω 이하 | |||||||
| 질량 | 약 17 kg | 약 18 kg | 약 22 kg | 약 20 kg | 약 21 kg | 약 22 kg | ||
| 부속품 | 전원 코드 (1개, 케이블 길이 약 2.5m: 목적지에 따라 다릅니다.), 고전압 테스트 리드 TL31-TOS (1세트), SIGNAL I/O용 플러그 (1세트), 고전압 위험 스티커 (1개), 설치 가이드 (1권), CD-ROM (1개), 안전을 위해 (1권), 중량물 경고 스티커 (1개) ※TOS9300에는 포함되지 않습니다., 접지 연속성 시험용 테스트 리드 (1세트) ※TOS9302, TOS9303, TOS9303LC에만 해당 【TOS9303LC에만 해당】 예비 퓨즈 (1개), 누설 전류 시험용 테스트 리드 (빨간색 2개, 검은색 1개), 플랫 프로브 (1개) | |||||||
| 전자파 적합성 (EMC) *1 *2 | 다음 지침 및 규격의 요구 사항에 적합 EMC 지침 2014/30/EU EN 61326-1 (Class A *3), EN 55011 (Class A *3, Group 1*4), EN 61000-3-2, EN 61000-3-3 【적용 조건】 본 제품에 연결하는 케이블 및 전선은 모두 2.5m 미만을 사용 SIGNAL I/O를 사용하는 경우에는 실드 케이블을 사용 고전압 테스트 리드 TL31-TOS를 사용 시험기 외부에서 방전이 없는 상태 | |||||||
| 안전성 *1 | 다음 지침 및 規格의 요구 사항에 적합 저전압 지침 2014/35/EU *2, EN 61010-1 (Class I *5, 오염도 2 *6) | |||||||
*1 특주품, 개조품에는 적용되지 않습니다. *2 본체에 CE 마킹 / UKCA 마킹이 표시된 모델에만 해당됩니다. *3 본 제품은 Class A 기기입니다. 산업 환경에서의 사용을 목적으로 합니다. 본 제품을 주거 지역에서 사용하면 간섭의 원인이 될 수 있습니다. 그러한 경우에는 라디오나 TV 방송의 수신 간섭을 방지하기 위해 사용자에 의한 전자기 방사를 줄이는 특별한 조치가 필요할 수 있습니다. *4 본 제품은 Group 1 기기입니다. 본 제품은 재료 처리 또는 검사/분석을 위해 전자기 방사, 유도 및/또는 정전 결합 형태로 의도적으로 무선 주파수 에너지를 발생/사용하지 않습니다. *5 본 제품은 Class I 기기입니다. 본 제품의 보호 도체 단자를 반드시 접지하십시오. 올바르게 접지되지 않은 경우 안전성은 보장되지 않습니다. *6 오염이란 절연 내력 또는 표면 저항률 저하를 유발할 수 있는 이물질(고체, 액체 또는 기체)이 부착된 상태를 말합니다. 오염도 2는 비전도성 오염만 존재하며, 때때로 결로로 인해 일시적으로 전도성이 될 수 있는 상태를 가정합니다.
카탈로그
